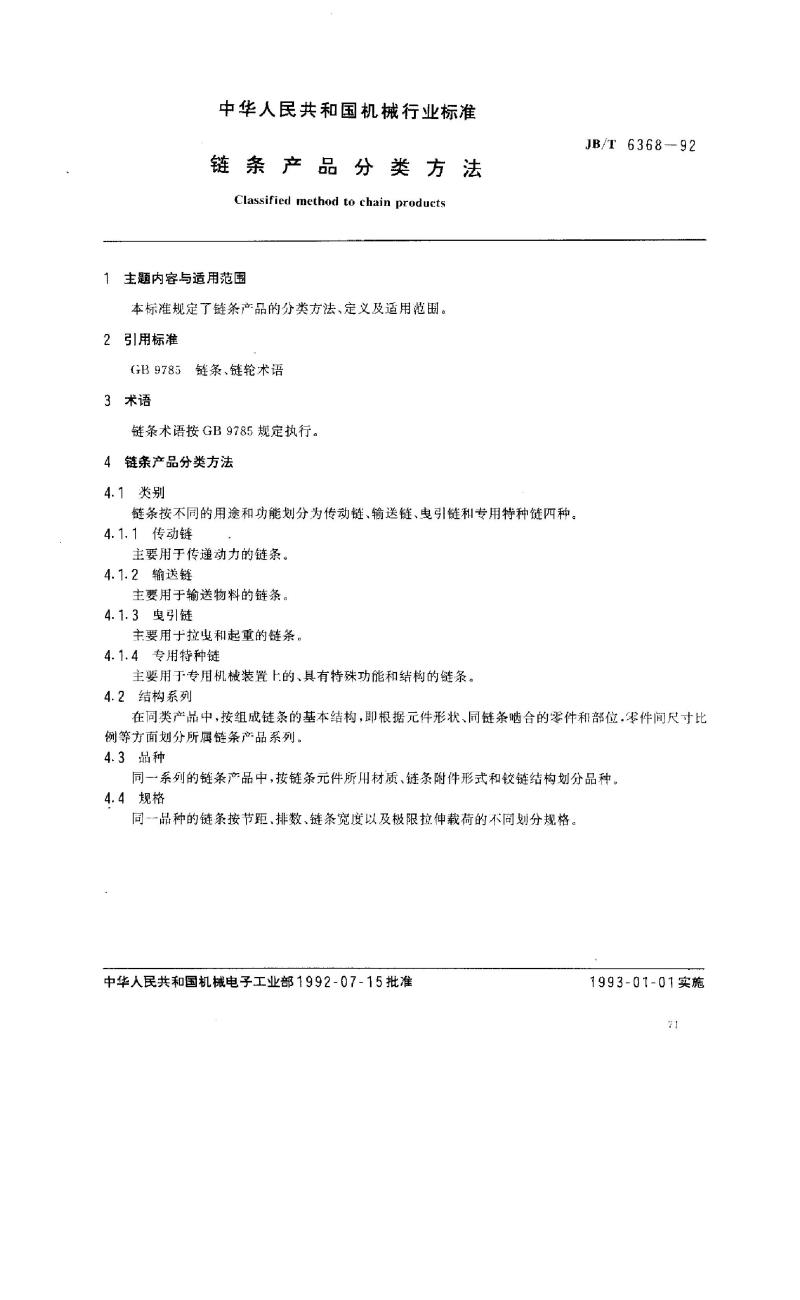

中华人民共和国机械行业标准 链条产品分类方法 GB/T 6368-92 1 主题内容与适用范围 本标准规定了链条产品的分类方法、定义及适用范围。 2 引用标准 - GB9785 链条、链轮术语 3 术语 链条术语按GB9785规定执行。 4 链条产品分类方法 4.1 类别 链条按不同的用途和功能划分为传动链、输送链、电引链和专用特种链四种。 4.1.1 传动链 主要用于传递动力的链条。 4.1.2 输送链 主要用于输送物料的链条。 4.1.3 电引链 主要用于拉出和起重的链条。 4.1.4 专用特种链 主要用于专用机械装置上的、具有特殊功能和结构的链条。 4.2 结构系列 在同类产品中，按组成链条的基本结构，即根据元件形状、同链条啮合的零件和部位，零件间尺寸比例等方面划分所属链条产品系列。 4.3 品种 同一系列的链条产品中，按链条元件所用材质、链条附件形式和铰链结构划分品种。 4.4 规格 同一品种的链条按节距、排数、链条宽度以及极限拉伸载荷的不同划分规格。 附录A 常用系列举例 传动链： - A系列传动用短节距精密滚子链 - B系列传动用短节距精密滚子链 - 传动用短节距精密滚子链加重系列 - 石油钻机传动滚子链 - 传动用短节距精密套简链 - 传动用双节距精密滚子链 - 重载传动用弯板滚子链 - 传动用齿形链 - 摩托车链 - 自行车链 - 短节距精密滚子输送链 - 双节距滚子输送链 - 长节距输送链 - 输送用平顶链 - 输送用短节距精密套筒链 - 轻型双铰接悬挂输送链 - 易拆链 - 埋刮板输送链 - 工程用钢制滚子输送链 - 工程用钢制套筒输送链 - 农用滚子输送链 - 农机用夹持输送链 - 板式链 - 起重用圆环链 - 矿用高强度圆环链 - 提升机圆环链 - 销轴链 - 冷拨机链 - 块式重载电链 - 滚子引链 - 电引用弯板链 - 专用链 A2 链条品种举例 - 滑片式无级变速链 - 保护拖链 - 锯链 - 锅炉链 - 自来水刮渣链 - 印铁烘炉链 - 管钳链 - 农用拨禾链 - 推力链 A3 链条规格举例 - 直立附板 - 加长销轴 - 其他形式附件 - 圆销式铰链 - 轴瓦式铰链 - 滚柱式铰链 - 节距：9.525mm - A系列传动用短节距精密滚子链（单排、普通材质） - A系列传动用短节距精密滚子链（节距：25.40mm，普通材质） - 齿形传动链，节距：12.70mm - 节距：15.875mm - 其他节距 - 单排、双排、多排 - 宽度：13.5mm，16.5mm，19.5mm 附加说明： 本标准由机械电子工业部吉林工业大学链传动研究所提出并归口，由机械电子工业部吉林工业大学链传动研究所负责起草。主要起草人包括李欣欣、赵塞良、朱立瑛。
