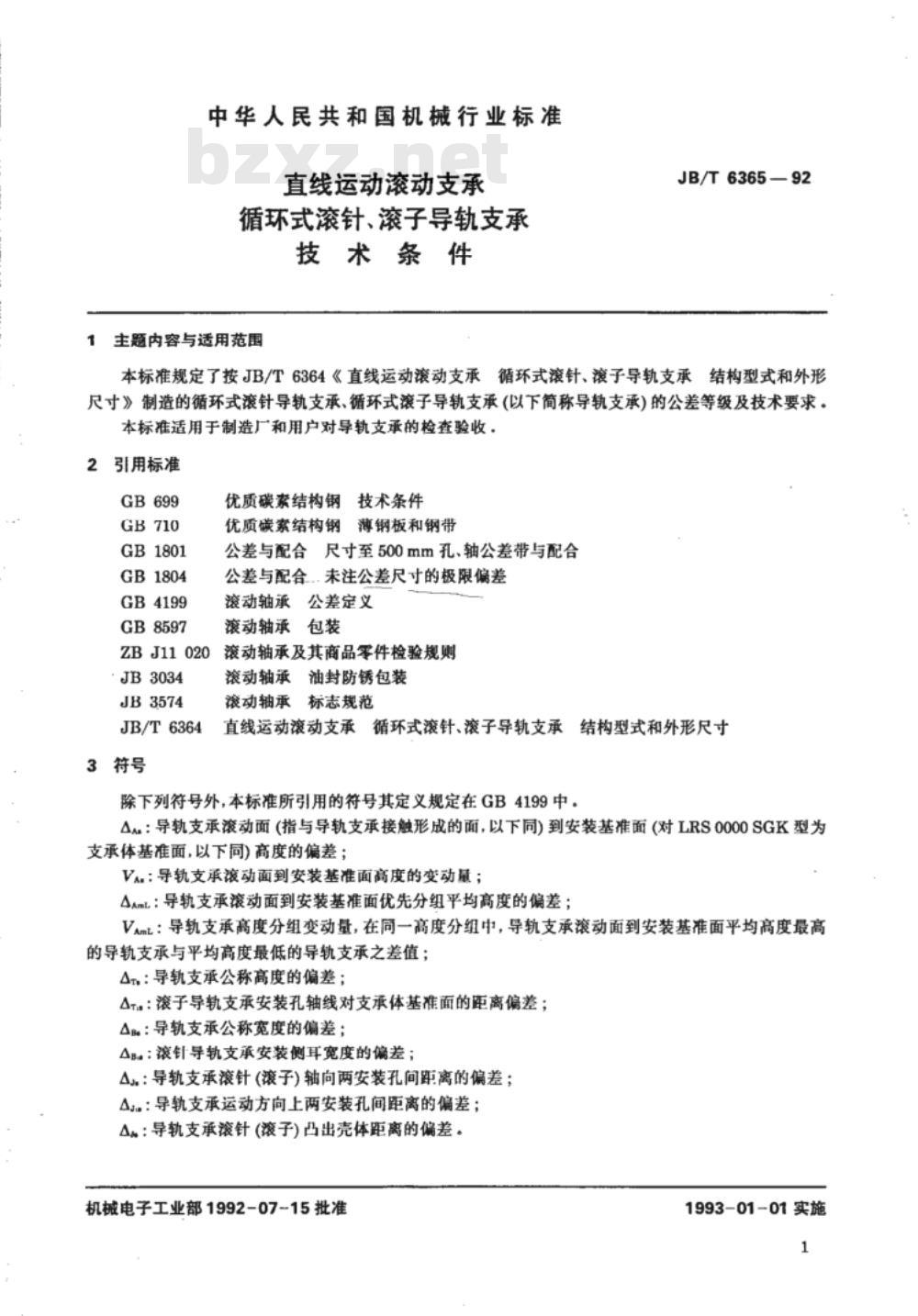

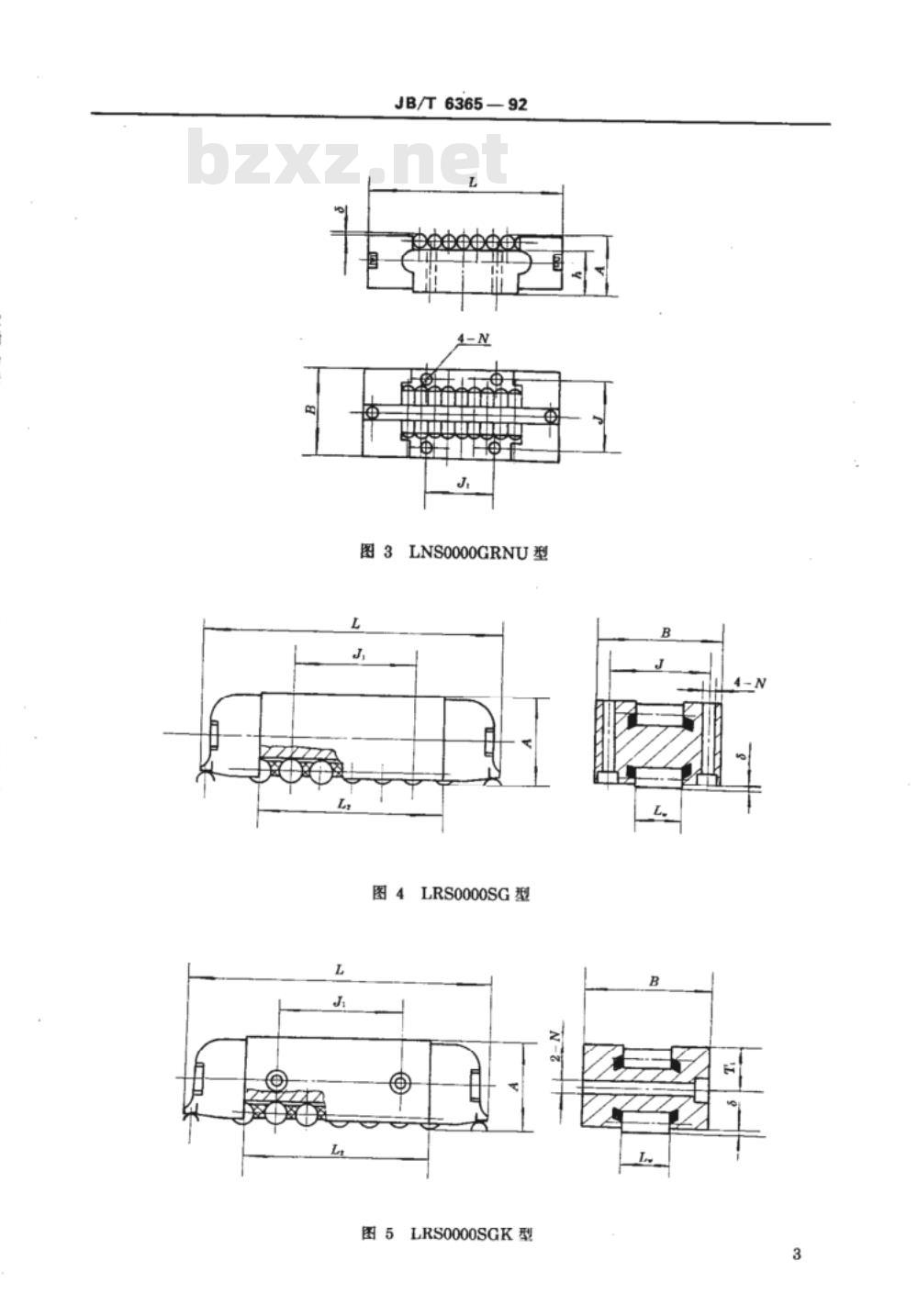

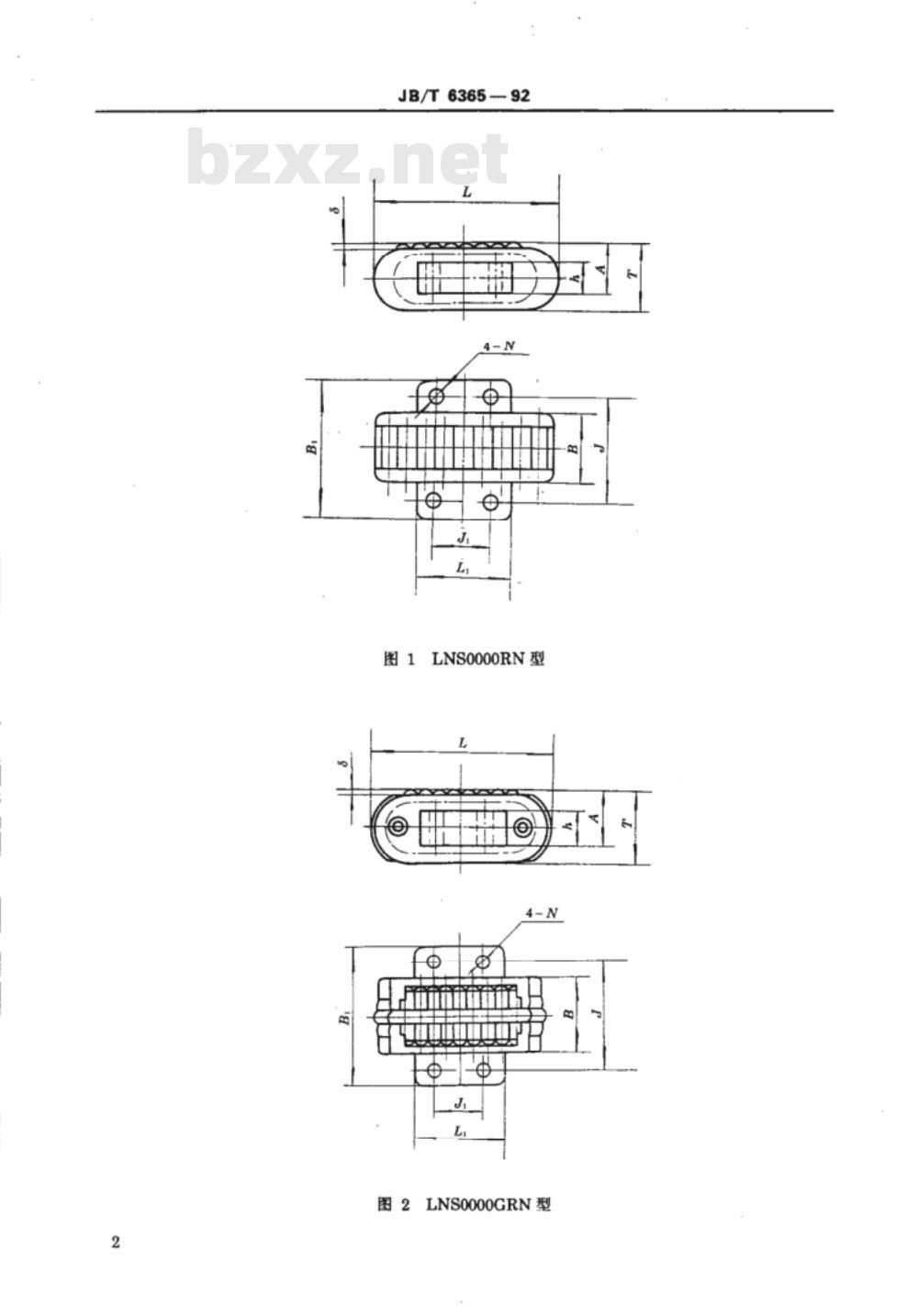

中华人民共和国机械行业标准 JB/T 6365-92 直线运动滚动支承 循环式滚针、滚子导轨支承 技术条件 1 范围 本标准规定了按JB/T6364《直线运动滚动支承循环式滚针、滚子导轨支承结构型式和外形尺寸》制造的循环式滚针导轨支承、循环式滚子导轨支承（以下简称导轨支承）的公差等级及技术要求。本标准适用于制造厂和用户对导轨支承的检查验收。 2 规范性引用文件 本标准引用了以下文件： - GB699 优质碳素结构钢技术条件 - GB710 优质碳素结构钢薄钢板和钢带 - GB1801 公差与配合尺寸至500mm孔、轴公差带 - GB1804 公差与配合 - GB4199 滚动轴承公差定义 - GB8597 滚动轴承包装 - ZBJ11020 滚动轴承及其商品零件检验规则 - JB3034 滚动轴承油封防锈包装 - JB3574 滚动轴承标志规范 - JB/T6364 直线运动滚动支承循环式滚针、滚子导轨支承结构型式和外形尺寸 3 符号 本标准所引用的符号除下列符号外，其定义规定在GB4199中： - A：导轨支承滚动面到安装基准面的高度偏差 - Vs：导轨支承动面到安装基准面高度的变动量 - AAmL：导轨支承滚动面到安装基准面优先分组平均高度的偏差 - V：导轨支承高度分组变动量 - A：导轨支承公称高度的偏差 - At：滚子导轨支承安装孔轴线对支承体基准面的距离偏差 - A%：导轨支承公称宽度的偏差 - ABa：滚针导轨支承安装侧耳宽度的偏差 - A：导轨支承滚针（滚子）轴向两安装孔间的距离的偏差 - A：导轨支承运动方向上两安装孔间距离的偏差 4 技术要求 4.1 导轨支承的公差等级 导轨支承按安装高度的精度分为普通级(G)、高级(E)、精密级(D)和超精密级(C)，其公差按表1规定。 表1：导轨支承公差等级 | 项目 | 分组代号 | 极限偏差 | 上偏差 | 下偏差 | |-------|----------|----------|--------|--------| | 普通级 | G | 10 | 0 | -10 | | 高级 | E | 5 | 0 | -10 | | 精密级 | D | 3 | 0 | -12 | | 超精密级| C | 2 | 0 | -10 | 4.2 材料 导轨支承的本体采用GCr15钢制造。当用户有特殊要求时，可与制造厂协商，采用其他材料。 4.3 硬度 导轨支承安装表面的硬度为58～64HRC。 4.4 表面粗糙度 导轨支承安装基准面的表面粗糙度：普通级和高级为Rz=0.32μm；精密级和超精密级为Rz=0.2μm。其他表面的表面粗糙度为Rz=2.0μm。 4.5 外观 导轨支承表面不应有裂纹、锈蚀、毛刺和掉针（滚子）现象。 5 结语 本标准由中华人民共和国机械电子工业部发布，适用于导轨支承的设计、制造及应用，旨在统一导轨支承的公差和技术要求，确保其质量和性能。
