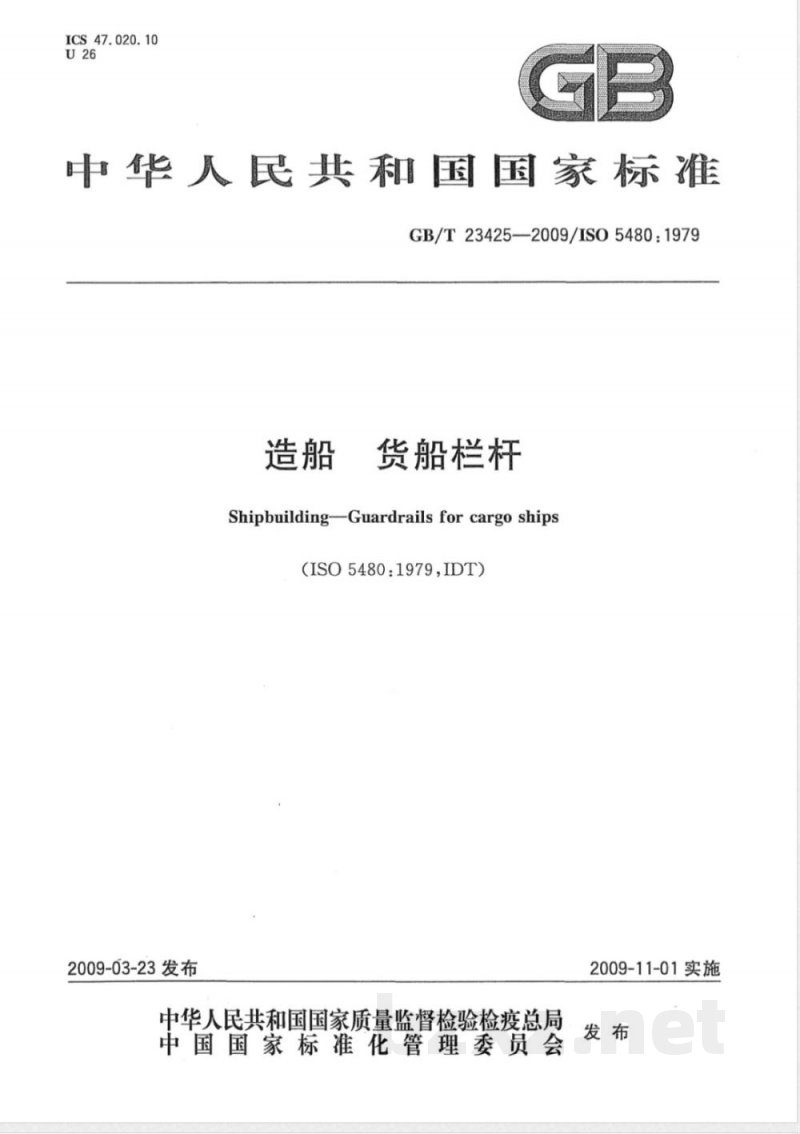

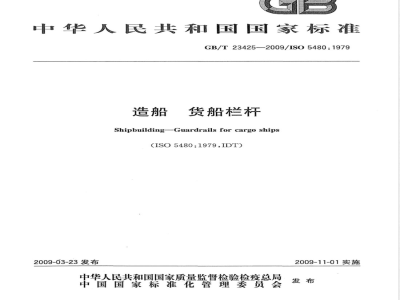

ICS 47.020.10
中华人民共和国国家标准
GB/T23425—2009/ISO5480:1979造船
货船栏杆
Shipbuilding-Guardrails for cargoships（ISO5480:1979,IDT)
2009-03-23发布
中华人民共和国国家质量监督检验检疫总局中国国家标准化管理委员会
2009-11-01实施

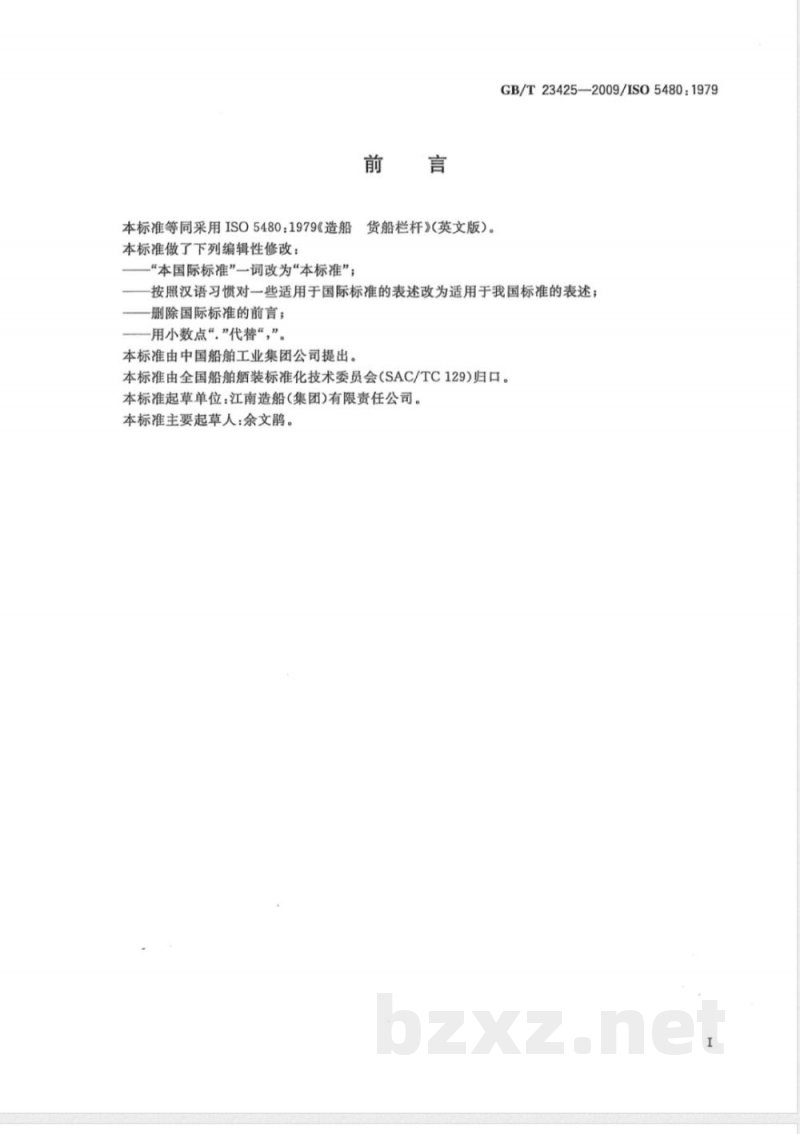

本标准等同采用ISO5480：1979《造船本标准做了下列编辑性修改：
“本国际标准”一词改为“本标准”；前言
货船栏杆》(英文版）。
GB/T23425-2009/ISO5480:1979
按照汉语习惯对一些适用于国际标准的表述改为适用于我国标准的表述；一删除国际标的前言；
用小数点“”代替“，”。
本标准由中国船舶工业集团公司提出。本标准由全国船舶装标准化技术委员会(SAC/TC129)归口。本标准起草单位：江南造船（集团)有限责任公司。本标准主要起草人：余文鹃。

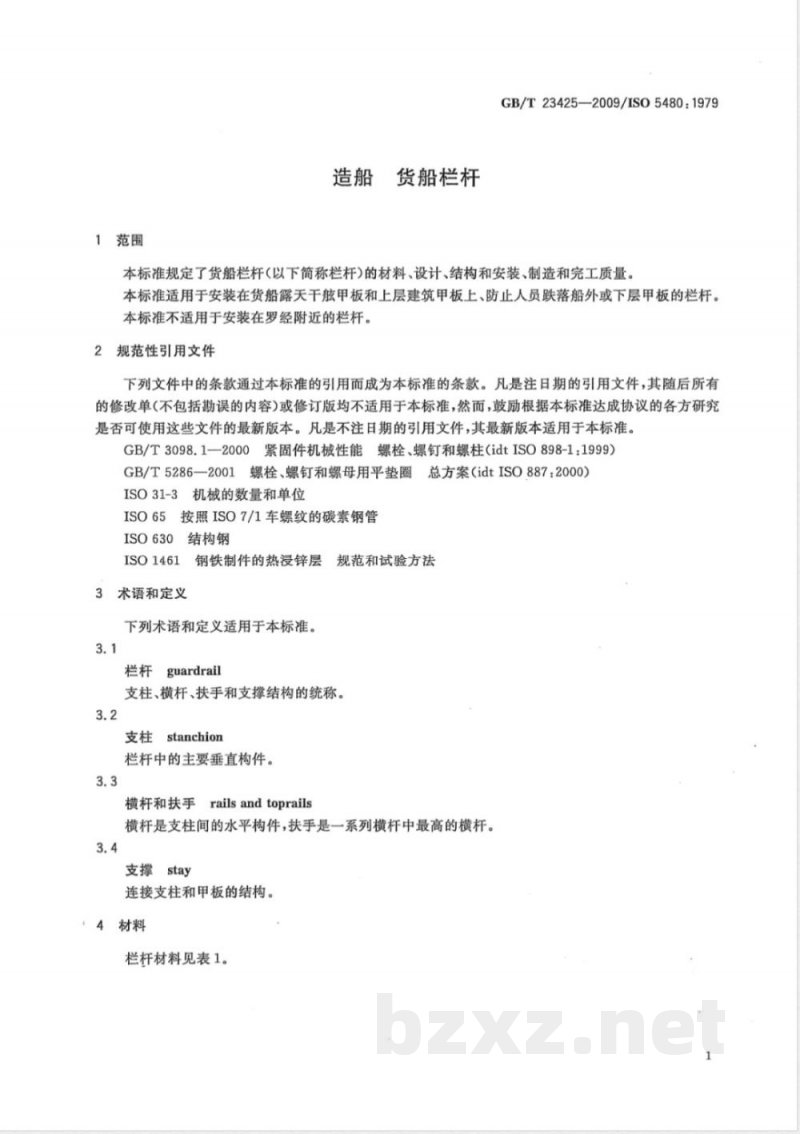

1范围
货船栏杆
GB/T23425-—2009/IS05480：1979本标准规定了货船栏杆（以下简称栏杆)的材料、设计、结构和安装、制造和完工质量。本标准适用于安装在货船露天干炫甲板和上层建筑甲板上、防止人员跌落船外或下层甲板的栏杆。本标准不适用于安装在罗经附近的栏杆。2规范性引用文件
下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容)或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。GB/T3098.1—2000紧固件机械性能螺栓、螺钉和螺柱(idtISO898-1:1999）GB/T5286—2001螺栓、螺钉和螺母用平垫圈总方案(idtISO887：2000)ISO31-3机械的数量和单位
按照ISO7/1车螺纹的碳素钢管
ISO630
结构钢
ISO1461
3术语和定义
钢铁制件的热浸锌层
下列术语和定义适用于本标准。3.1此内容来自标准下载网
栏杆guardrail
规范和试验方法
支柱、横杆、扶手和支撑结构的统称。3.2
支柱stanchion
栏杆中的主要垂直构件。
横杆和扶手railsandtoprails
横杆是支柱间的水平构件，扶手是一系列横杆中最高的横杆。3.4
支撑stay
连接支柱和甲板的结构。
栏杆材料见表1。
GB/T23425—2009/ISO5480:1979序
管子扶手
硬木扶手
设计、结构和安装
5.1主要尺寸
5.1.1扶手的高度
板上有般侧排水沟
栏杆材料
结构钢
黄铜或钢
黄铜或钢
黄铜或钢
标准号
ISO630
GB/T5286—2001
GB/T5286—2001
GB/T-3098.1-
GB/T5286—2001
可焊的
或其他合适的硬木
可焊的
木螺钉
低于100gmm，此尺寸应从扶手的上缘沿扶手内侧直向下量至甲板。若甲，则应量至邻接排水沟的甲板铺板或甲板覆层，见图1和图2E
注：a或b为不超过230mm的最下层横杆下的空隙。088
图1S型和S2型栏杆及支柱详图
单位为毫米
公项列板布置（或甲板走道）
注：e为栏杆宽
图2典型支柱布置图
GB/T23425—2009/ISO5480：1979单位为毫米
上层建筑饰置
横的最大间距伪230mm，尺寸自横杆的下缘量至甲板或量牵装有扁材的边板上缘，5.1.2最下层横
见图1和图2。
5.1.3最上层横杆的最大间距为380mm，见图3单位为毫米
硬术扶手125×60
横剖面图
正视图
固是方式则注
注：扶手用木螺钉固定在板条上或用凹人埋头孔的M12螺栓、螺帽及垫圈固定在板条上，然后用样填平。图3木扶手的布置
GB/T23425--2009/IS05480：19795.1.4支柱间距应小于1500mm，见图4。≤1500
直栏杆
≤1500
多用途导缆孔处的栏杆
≤200
导缆滚轮处的栏杆
图4栏杆布置图
5.2支柱
横杆切断并焊在导缆孔上
适用于导缓器处的支柱
单位为毫米
栏杆支柱应为60mm×15mm的扁钢或剖面模数至少等于60mm×15mm的其他扁钢，按ISO31-3的规定。
5.3横杆
5.3.1钢质扶手应采用外径为42.2mm、壁厚至少为2.6mm的钢管或具有等效剖面模数的钢管，并焊接在支柱上。
5.3.2若用木质扶手，则应采用尺寸为125mm×60mm没有缺损、开裂及细裂纹的优质柚木或其他各方面均适合的硬木。
5.3.3横杆应采用直径为20mm的实心圆钢，也可使用外径为26.9mm、壁厚为2.3mm的钢管或其他具有等效剖面模数的钢管。横杆应焊在支柱的边缘或穿过支柱并焊牢。5.4支撑
5.4.1支撑应采用60mm×15mm的扁钢或剖面模数至少等于60mm×15mm的其他扁钢。5.4.2支撑应根据栏杆长度及船航的情况而定，不必在每根支柱上设置。4
5.4.3支撑应焊在支柱约一半高度处，并与支柱约有30°的夹角。5.5导缆器位置
栏杆在导缆器位置的典型布置见图4。6
制造和完工质量
6.1栏杆和支柱不应有伤害使用者的缺陷和不完整性。GB/T23425—2009/ISO5480:19796.2栏杆、支柱和支撑应按其材料和在船位置涂上合适的保护面漆。若采用镀锌，应按ISO1461的规定。
