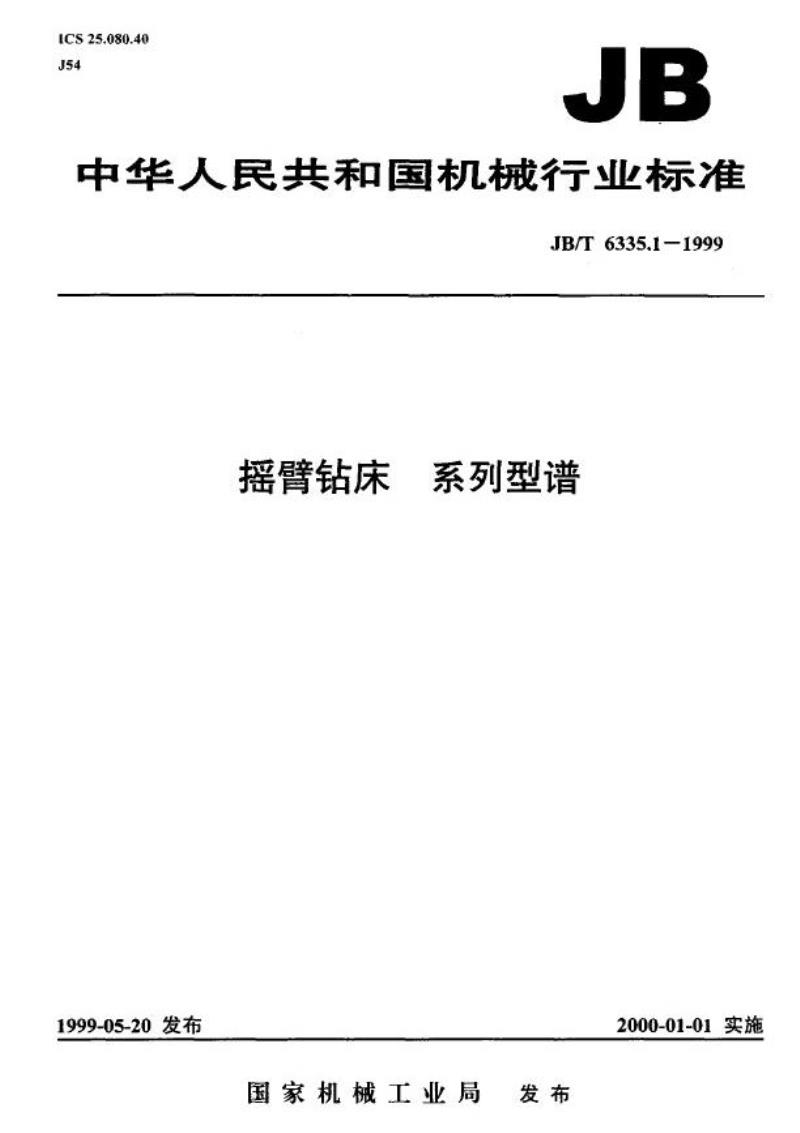

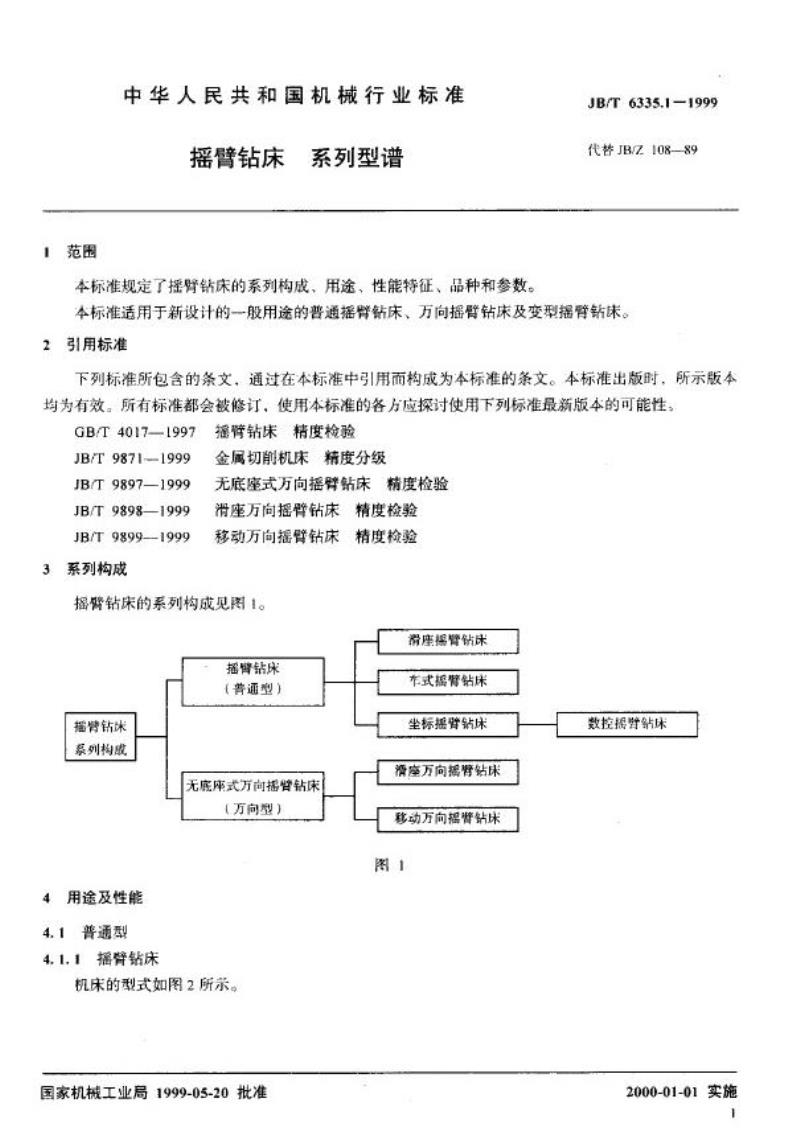

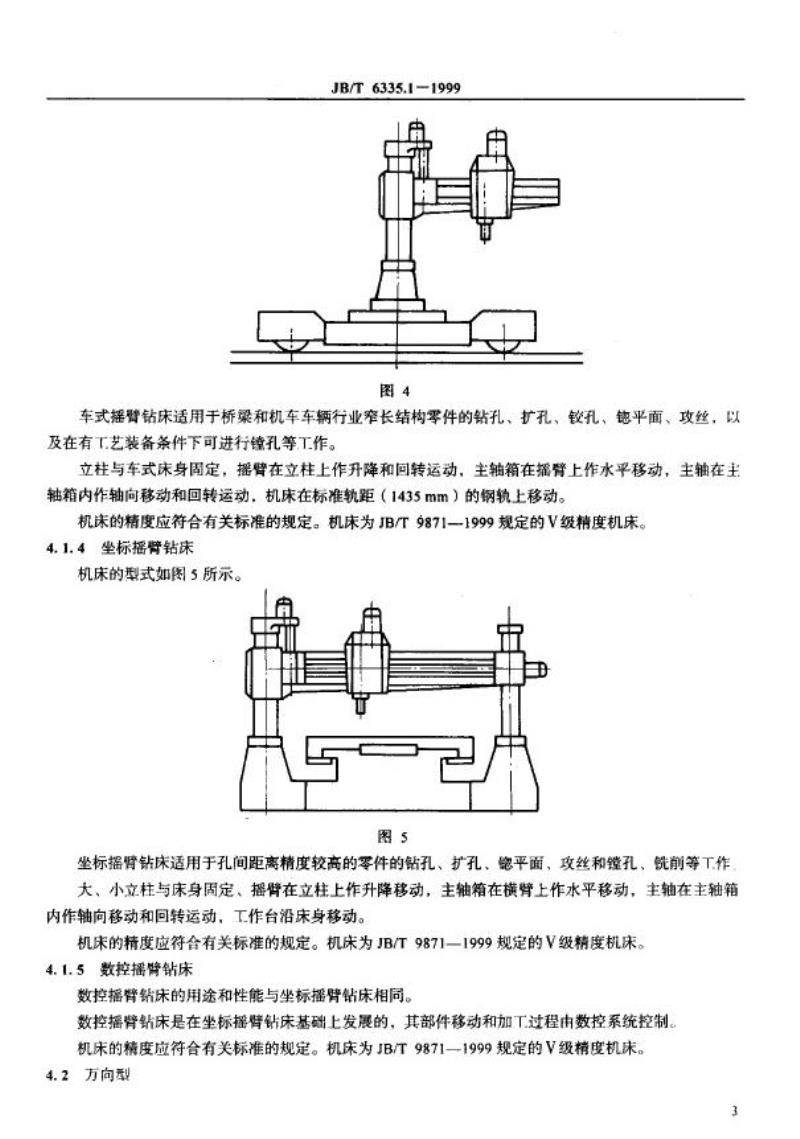

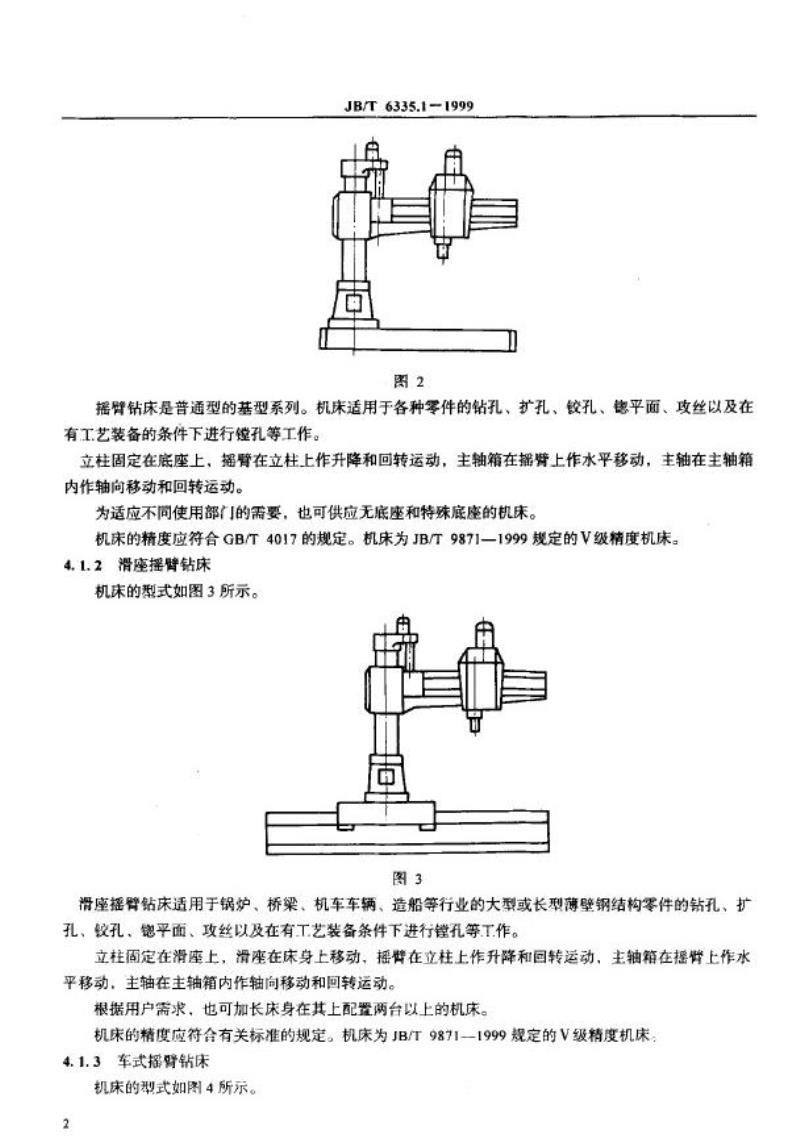

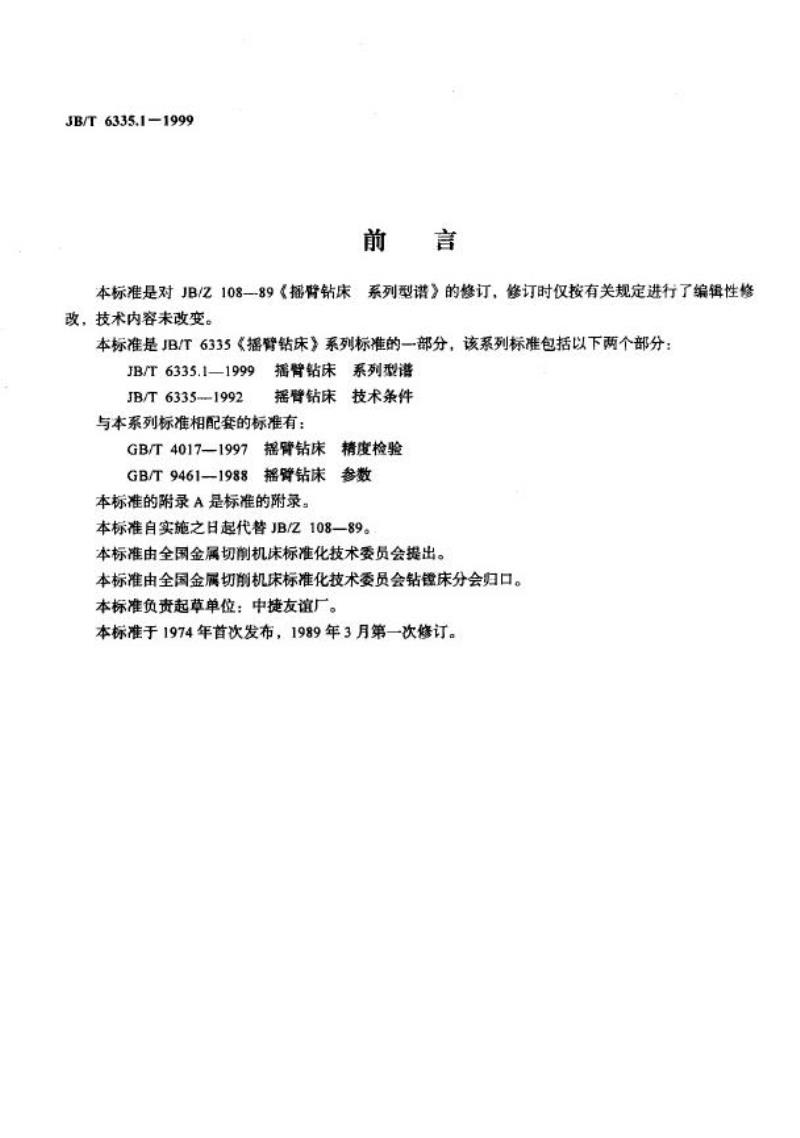

中华人民共和国机械行业标准 JB/T 6335.1-1999 摇臂钻床系列型谱 1999-05-20发布 2000-01-01实施 国家机械工业局发布 本标准是对JB/Z108一89《摇臂钻床系列型谱》的修订，修订时仅按有关规定进行了编辑性修改，技术内容未改变。本标准是JB/T6335《摇臂钻床》系列标准的一部分，涵盖了以下内容： 1. 摇臂钻床系列型谱 2. 摇臂钻床技术条件 3. 与本标准相配套的标准： GB/T 4017-1997 摇臂钻床精度检验 GB/T 9461-1988 摇臂钻床参数 本标准自实施之日起代替JB/Z108一89。 1. 范围： 本标准规定了摇臂钻床的系列构成、用途、性能特征、品种和参数。适用于新设计的一般用途的普通摇臂钻床、万向摇臂钻床及变型摇臂钻床。 2. 引用标准： 本标准中引用了下列标准，这些标准均为有效版本，使用本标准时应考虑标准的最新版本： GB/T 4017-1997 JB/T 9871-1999 JB/T 9897-1999 JB/T 9898-1999 JB/T 9899-1999 3. 系列构成： 本标准所涉及的摇臂钻床的系列构成包括普通型、万向型、滑座型、数控型等不同类型，详细内容见图1。 4. 用途及性能： 4.1 普通型： 普通型摇臂钻床适用于各种零件的钻孔、扩孔、铰孔、攻丝及其他孔类工作。具有较高的稳定性和精度，适合一般工业用途。 4.1.1 普通型摇臂钻床： 此机床适用于一般工业领域的零件加工，具体机型如图2所示。精度符合GB/T 4017的规定，属于V级精度机床。 4.1.2 滑座摇臂钻床： 适用于锅炉、桥梁、机车车辆、造船等行业的大型或长型薄壁钢结构零件的加工，机床精度符合相关标准，属于V级精度机床。 4.1.3 车式摇臂钻床： 适用于桥梁和机车车辆行业，适合窄长结构零件的加工，精度符合有关标准，属于V级精度机床。 4.1.4 坐标摇臂钻床： 适用于孔间距离精度较高的零件的加工，具备更高的定位精度和加工精度，机床精度符合相关标准，属于V级精度机床。 4.1.5 数控摇臂钻床： 数控摇臂钻床是在坐标摇臂钻床基础上发展的，具备数控系统控制，精度符合相关标准，属于V级精度机床。 4.2 万向型： 万向型摇臂钻床具有更灵活的移动性，适用于需要特殊角度加工的场合，精度同样符合相关标准，属于V级精度机床。
