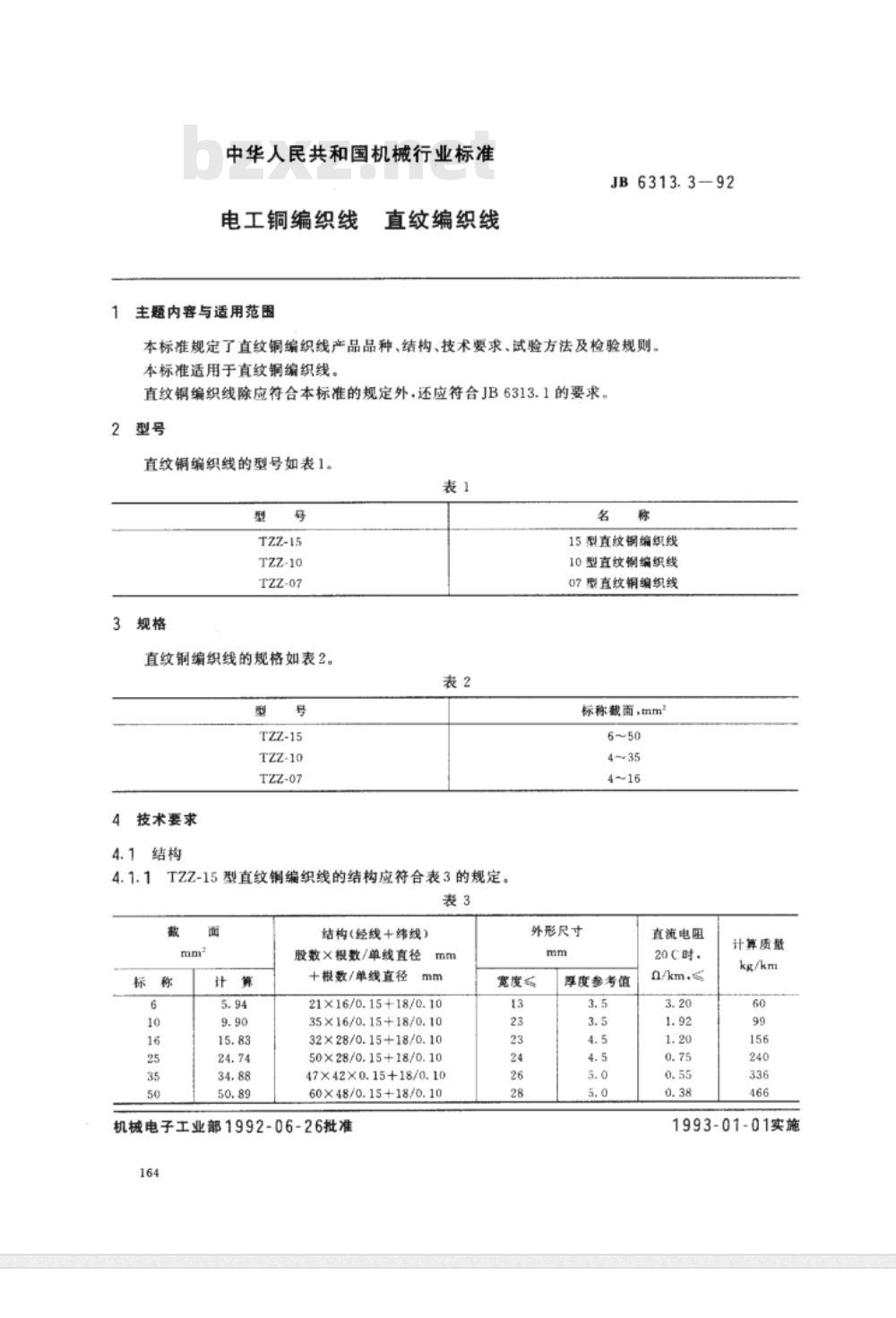

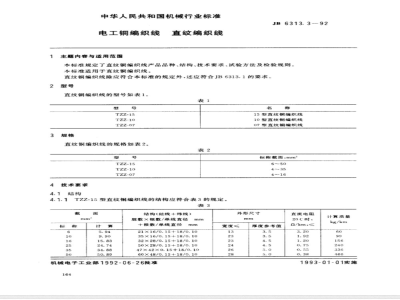

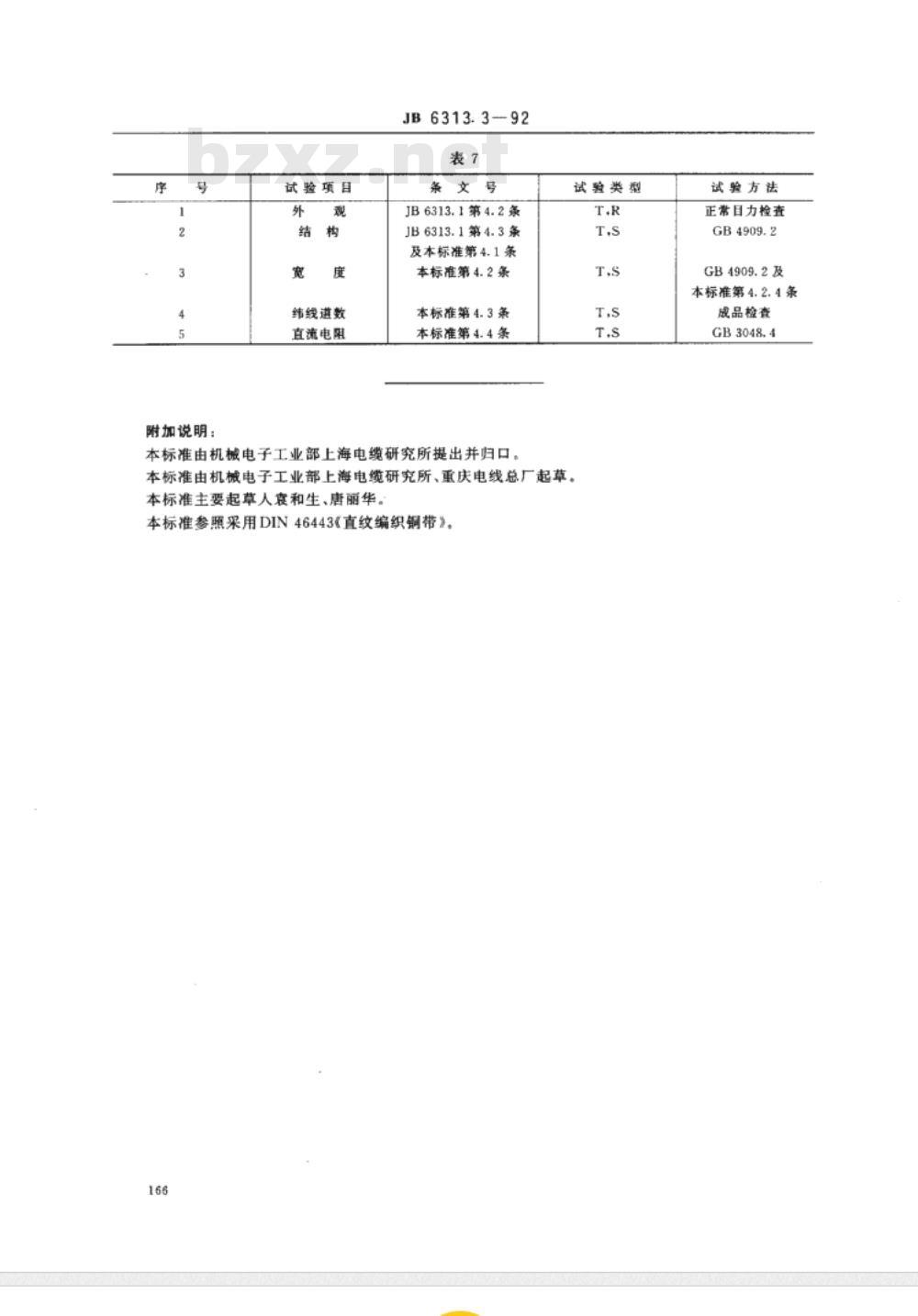

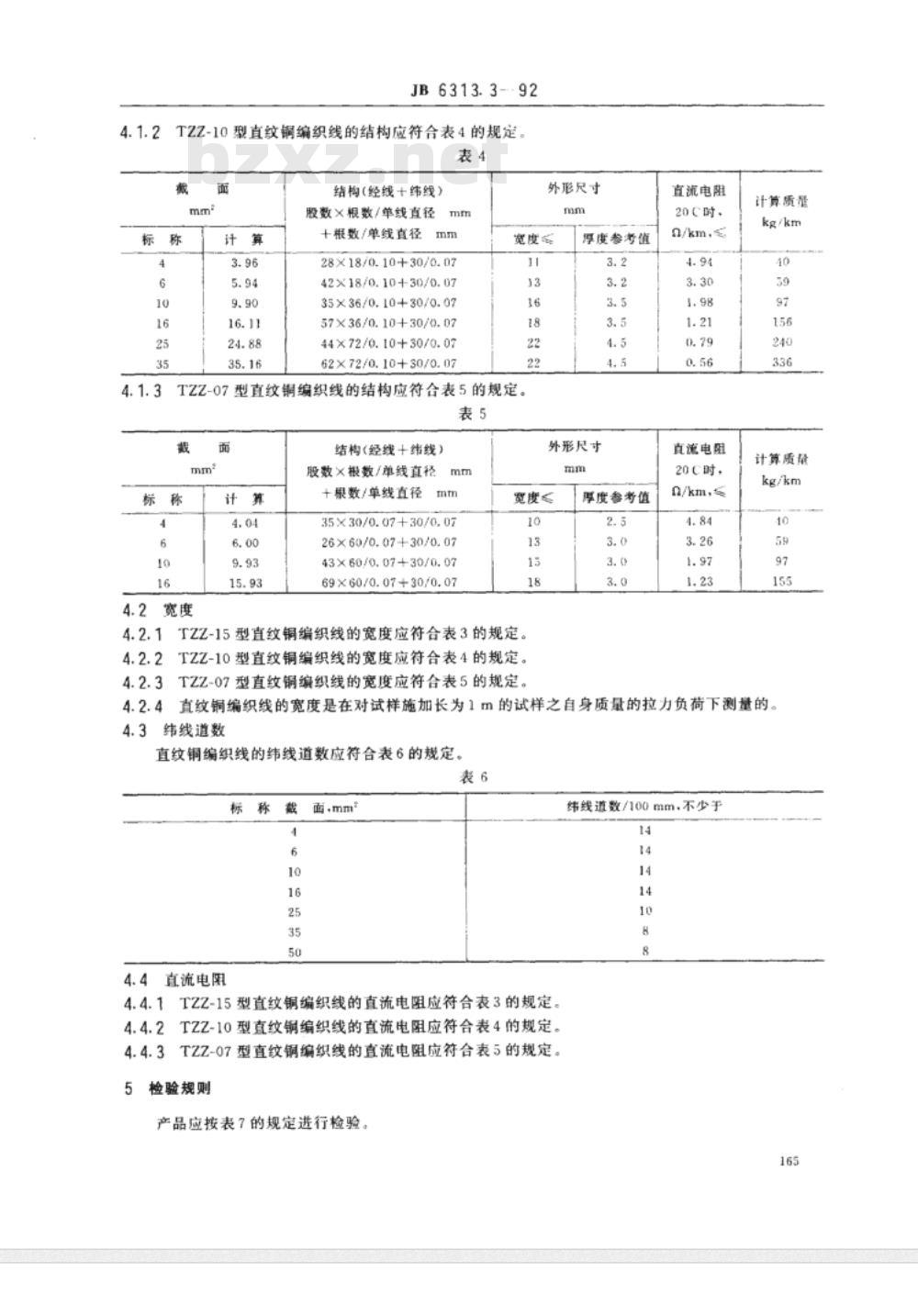

中华人民共和国机械行业标准 电工铜编织线 1 主题内容与适用范围 本标准规定了直纹铜编织线产品的品种、结构、技术要求、试验方法及检验规则。本标准适用于直纹铜编织线。 2 直纹铜编织线的型号 直纹铜编织线的型号如表1所示： 表1 型号 TZZ-15 TZZ-10 TZZ-07 3 规格 直纹铜编织线的规格如表2所示： 表2 规格 4 技术要求 4.1 直纹铜编织线的结构要求 4.1.1 TZZ-15型直纹铜编织线的结构应符合表3的规定，具体要求如下： 表3 TZZ-15型直纹铜编织线结构 截面（mm²） 标称 6 10 16 25 35 50 结构（经线+纬线） 21×16/0.15+18/0.10 35×16/0.15+18/0.10 32×28/0.15+18/0.10 50×28/0.15+18/0.10 47×42×0.15+18/0.10 60×48/0.15+18/0.10 机械电子工业部 1992-06-26 批准 4.1.2 TZZ-10型直纹铜编织线的结构应符合表4的规定，具体要求如下： 表4 TZZ-10型直纹铜编织线结构 截面（mm²） 标称 4 6 10 16 25 35 结构（经线+纬线） 28×18/0.10+30/0.07 42×18/0.10+30/0.07 35×36/0.10+30/0.07 57×36/0.10+30/0.07 44×72/0.10+30/0.07 62×72/0.10+30/0.07 4.1.3 TZZ-07型直纹铜编织线的结构应符合表5的规定，具体要求如下： 表5 TZZ-07型直纹铜编织线结构 截面（mm²） 标称 4 6 10 16 结构（经线+纬线） 35×30/0.07+30/0.07 26×60/0.07+30/0.07 43×60/0.07+30/0.07 69×60/0.07+30/0.07 4.2 直纹铜编织线的宽度应符合以下要求： 4.2.1 TZZ-15型直纹铜编织线的宽度应符合表3的规定。 4.2.2 TZZ-10型直纹铜编织线的宽度应符合表4的规定。 4.2.3 TZZ-07型直纹铜编织线的宽度应符合表5的规定。 4.3 纬线道数 直纹铜编织线的纬线道数应符合表6的规定。 表6 纬线道数 标称裁面 4 6 10 16 25 35 50 4.4 直流电阻 4.4.1 TZZ-15型直纹铜编织线的直流电阻应符合表3的规定。 4.4.2 TZZ-10型直纹铜编织线的直流电阻应符合表4的规定。 4.4.3 TZZ-07型直纹铜编织线的直流电阻应符合表5的规定。 5 检验规则 本标准规定了直纹铜编织线的检验方法，包括产品的各项质量指标、功能测试及合格判定等。
