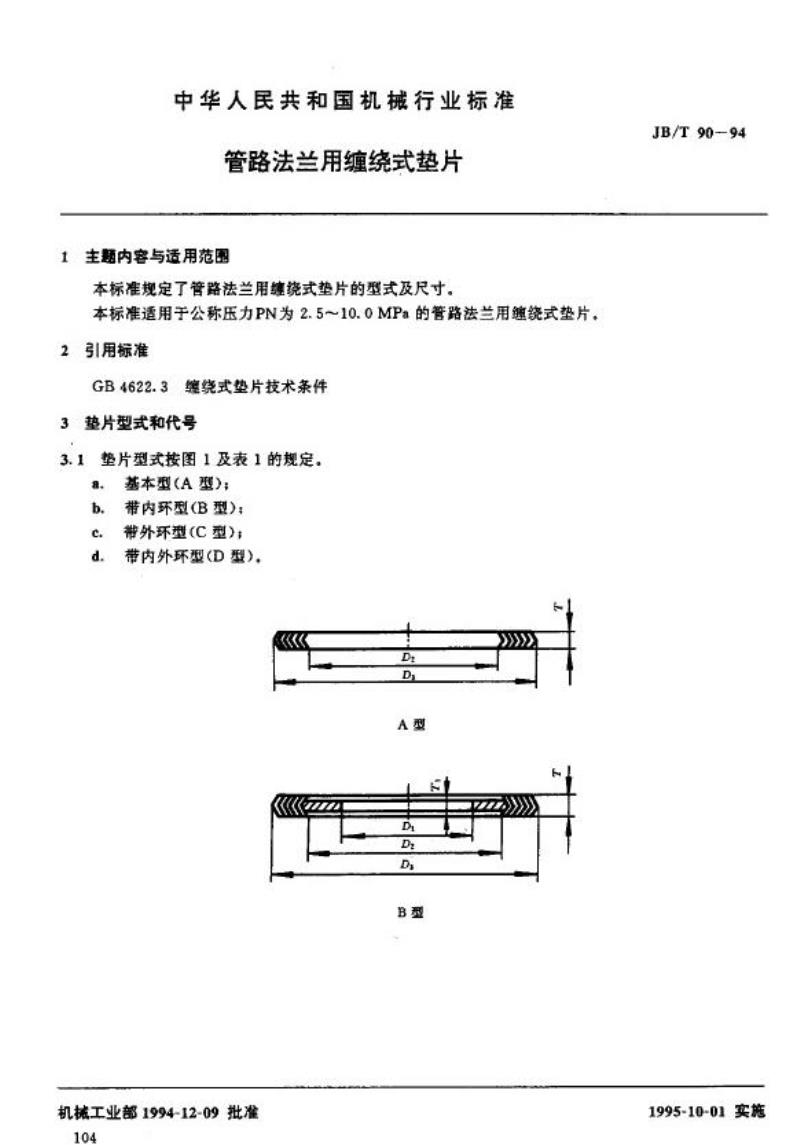

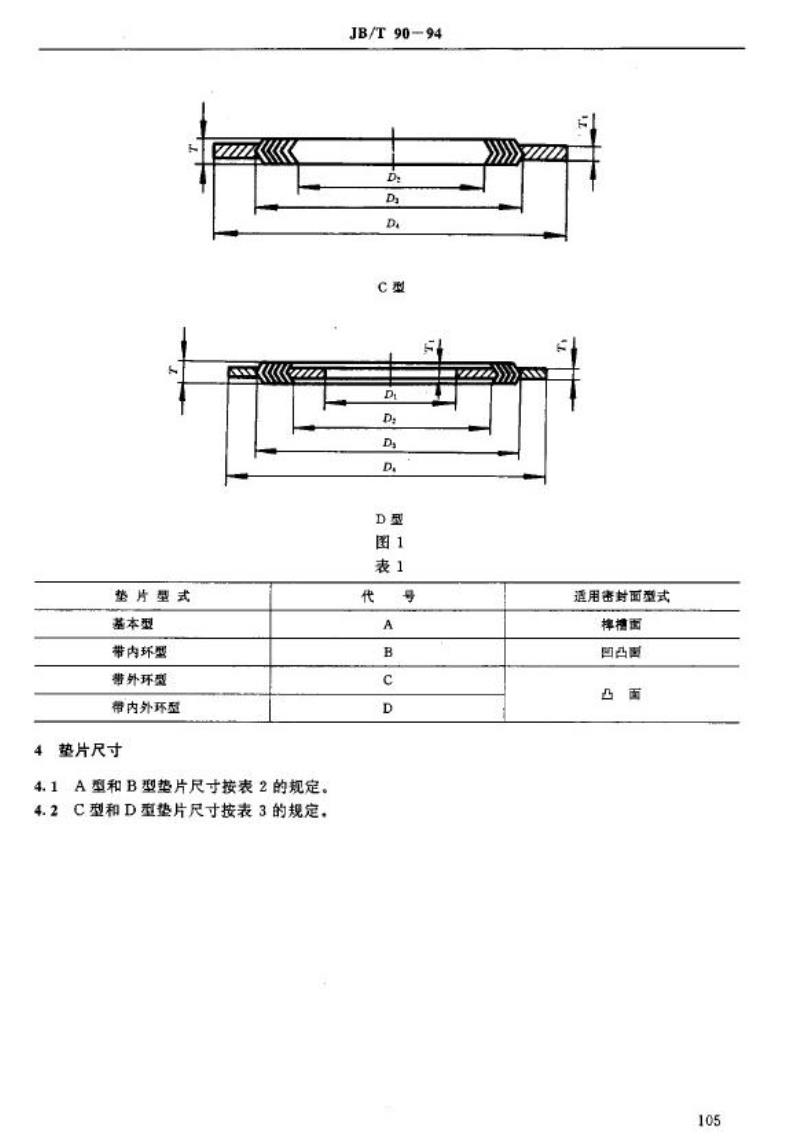

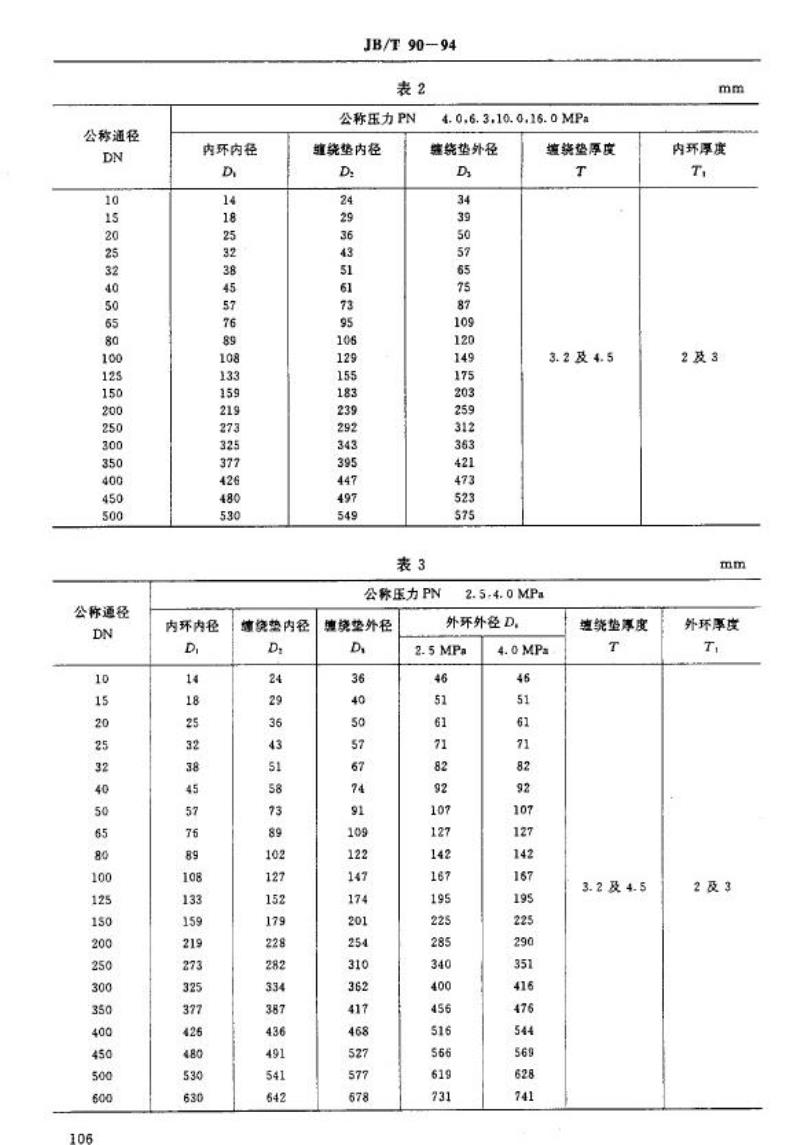

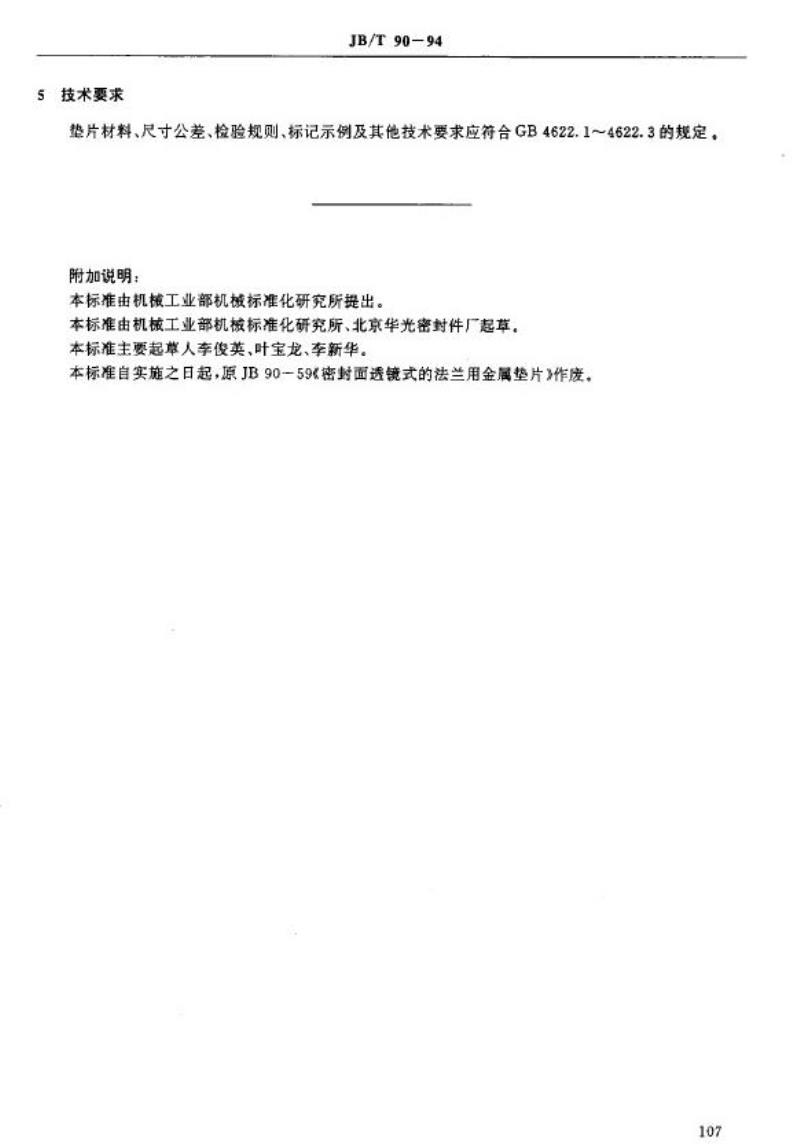

中华人民共和国机械行业标准 管路法兰用缠绕式垫片 1 主题内容与适用范围 本标准规定了管路法兰用缠绕式垫片的型式及尺寸。本标准适用于公称压力PN为2.5~10.0MPa的管路法兰用缠绕式垫片。 2 规范性引用文件 GB4622.3 缠绕式垫片技术条件 3 垫片型式和代号 3.1 垫片型式按图1及表1的规定： A型（基本型）；B型（带内环型）；C型（带外环型）；D型（带内外环型）。 4 垫片尺寸 4.1 A型和B型垫片尺寸按表2的规定。 4.2 C型和D型垫片尺寸按表3的规定。 5 技术要求 5.1 垫片材料、尺寸公差、检验规则、标记示例及其他技术要求应符合GB4622.1、GB4622.3的规定。 本标准由机械工业部机械标准化研究所提出，主要起草人包括李俊美、叶宝龙、李新华。 本标准自实施之日起，原JB90-59《密封面透镜式的法兰用金属垫片》作废。 表1 垫片型式 公称通径 DN 10 15 20 25 32 40 50 65 80 100 125 150 200 250 300 350 400 450 500 内环内径 D 14 18 25 32 38 45 57 76 89 108 133 159 219 273 325 377 426 480 530 外环外径 D 24 29 36 43 51 61 73 95 106 129 155 183 239 292 343 395 447 497 549 表2 公称压力PN 缠绕垫内径 D 24 29 36 43 51 61 73 95 106 129 155 183 239 292 343 395 447 497 549 表3 公称压力PN 绩烧垫内径 D 24 29 36 43 51 58 73 89 102 127 152 179 228 282 334 387 436 491 541 642
