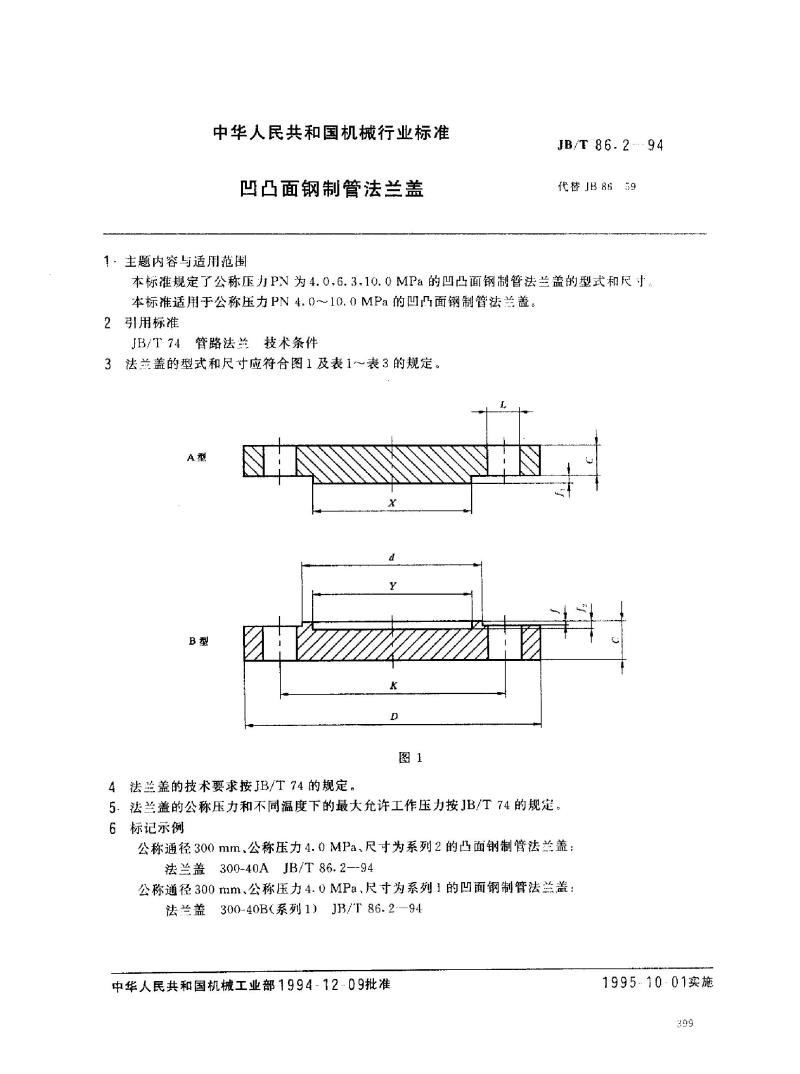

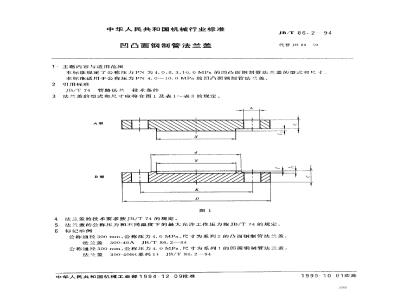

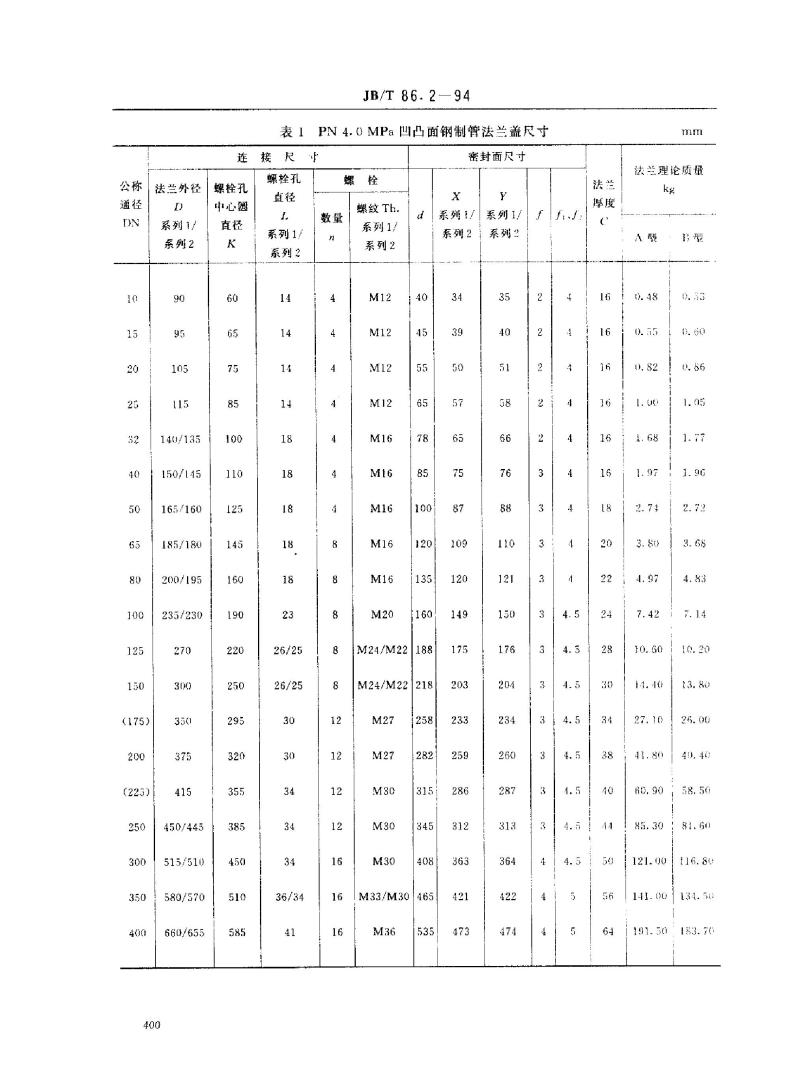

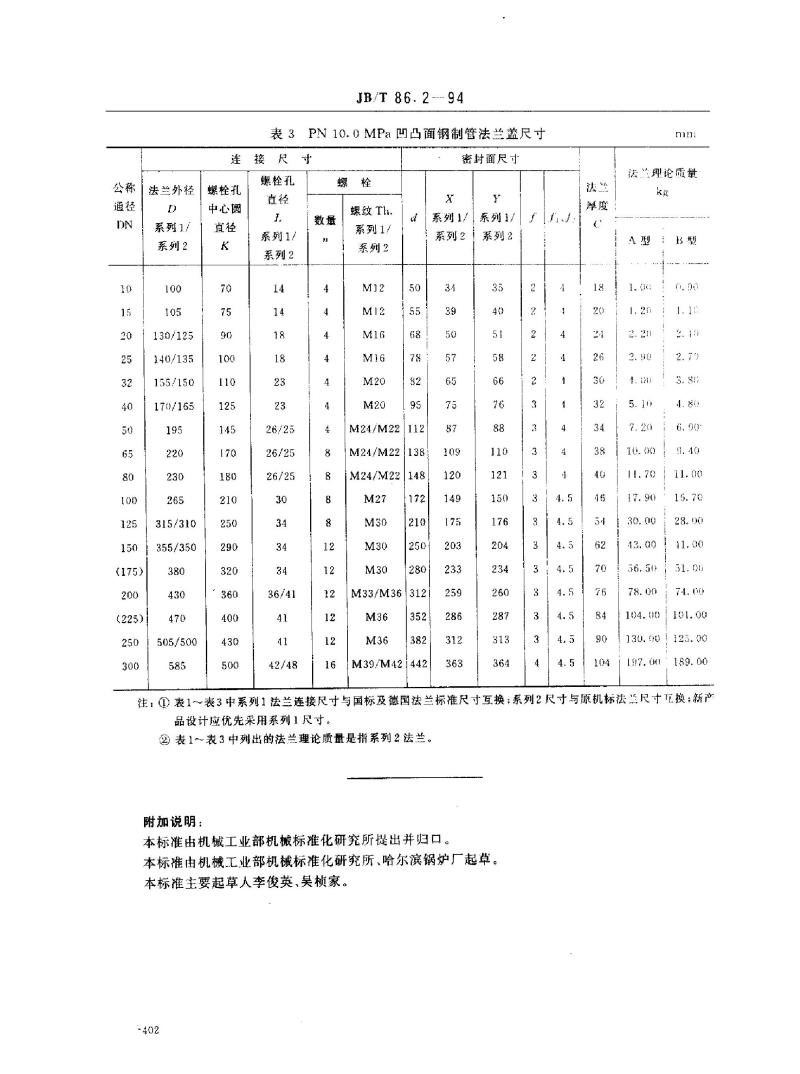

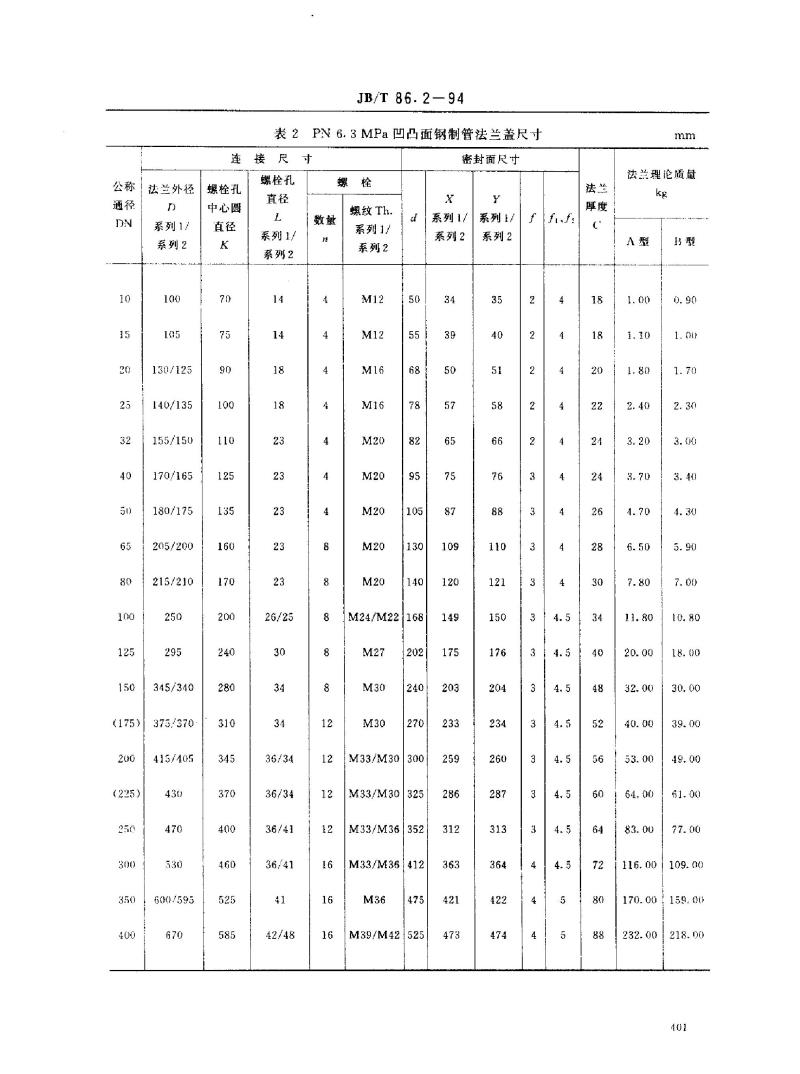

中华人民共和国机械行业标准 凹凸面钢制管法兰盖 1 主题内容与适用范围 JB/T 86.2-94 代替JB86-59 本标准规定了公称压力PN为4.0、6.3、10.0MPa的凹凸面钢制管法兰盖的型式和尺寸，适用于公称压力PN4.0～10.0MPa的凹凸面钢制管法兰盖。 2 规范性引用文件 JB/T74 管路法兰技术条件 3 法兰盖的型式和尺寸应符合图1及表1～表3的规定。 4 法兰盖的技术要求按JB/T74的规定。 5 法兰盖的公称压力和不同温度下的最大允许工作压力按JB/T74的规定。 6 标记示例 公称通径300mm、公称压力4.0MPa、尺寸为系列2的凹凸面钢制管法兰盖：法兰盖300-40A JB/T 86.2-94 公称通径300mm、公称压力4.0MPa、尺寸为系列1的凹面钢制管法兰盖：法兰盖300-40B（系列1）JB/T 86.2-94 中华人民共和国机械工业部 1994-12-09批准 1995-10-01实施 公称通径 DN 10 15 20 25 32 40 50 65 80 100 125 150 法兰外径 系列1/系列2 90 95 105 115 140/135 150/145 165/160 185/180 200/195 螺栓孔中心圆直径 K 60 65 75 85 100 110 125 145 160 235/230 270 300 螺栓孔直径 14 14 14 14 18 18 18 18 18 23 26/25 26/25 螺栓数量 4 4 4 4 4 4 4 8 8 8 8 8 螺纹 M12 M12 M12 M12 M16 M16 M16 M16 M16 M20 密封面尺寸 d 系列1/系列2 40 45 55 65 78 85 100 120 135 160 法兰厚度 16 16 16 16 16 16 18 20 22 24 理论质量kg 0.48 0.55 0.82 1.68 1.97 2.74 3.40 4.97 7.42 10.60 注：表中系列1法兰连接尺寸与国标及德国法兰标准尺寸互换，系列2尺寸与源机标法兰尺寸互换。新品设计应优先采用系列1尺寸。表中列出的法兰理论质量是指系列2法兰。
