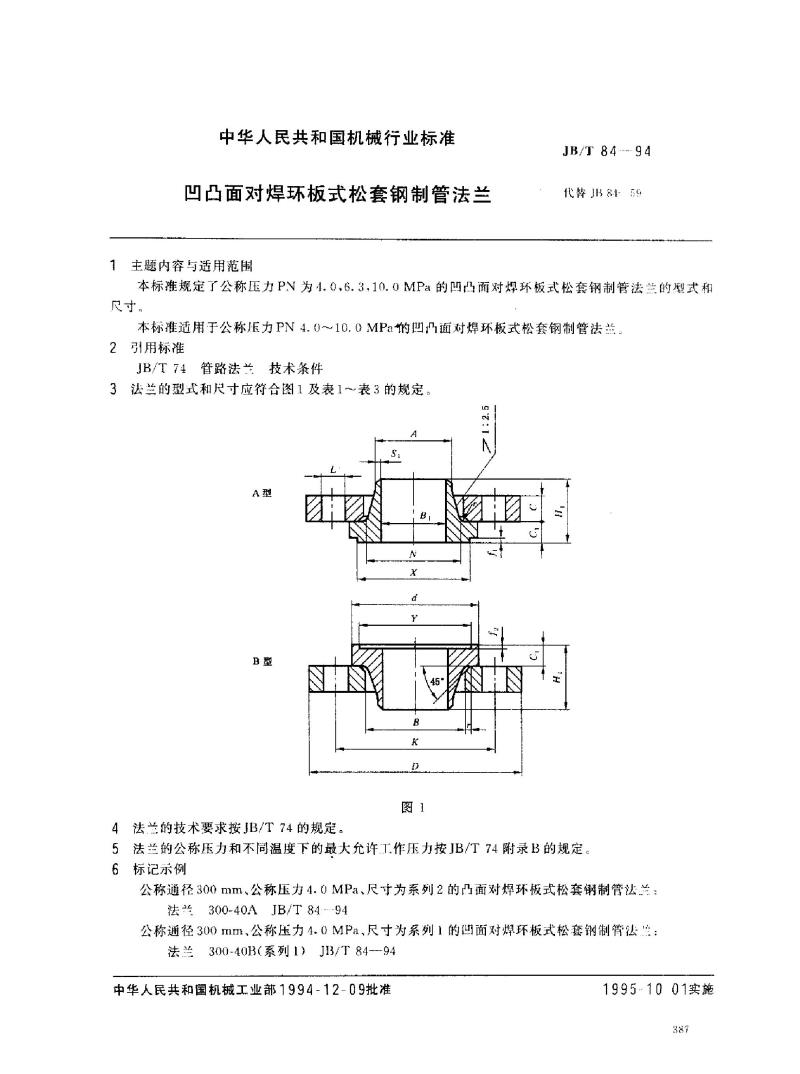

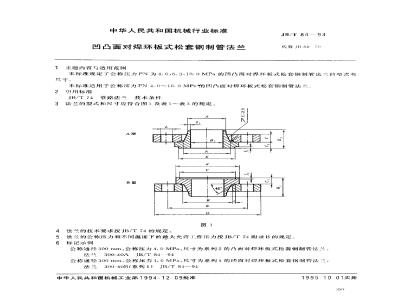

中华人民共和国机械行业标准 凹凸面对焊环板式松套钢制管法兰 本标准规定了公称压力PN为4.0~10.0MPa的凹凸面对焊环板式松套钢制管法兰的型式和尺寸。本标准适用于公称压力PN4.0~10.0MPa的凹凸面对焊环板式松套钢制管法兰。 2 引用标准 JB/T74 管路法兰技术条件 3 法兰的型式和尺寸应符合图1及表1~表3的规定。 4 法兰的技术要求按JB/T74的规定。 5 法兰的公称压力和不同温度下的最大允许工作压力按JB/T74附录B的规定。 6 标记示例 公称通径300mm、公称压力4.0MPa、尺寸为系列2的凸面对焊环板式松套钢制管法兰：法兰300-40A JB/T84-94 公称通径300mm、公称压力4.0MPa、尺寸为系列1的凹面对焊环板式松套钢制管法兰：法兰300-40B（系列1） JB/T84-94 中华人民共和国机械工业部1994-12-09批准，1995-01-01实施。
