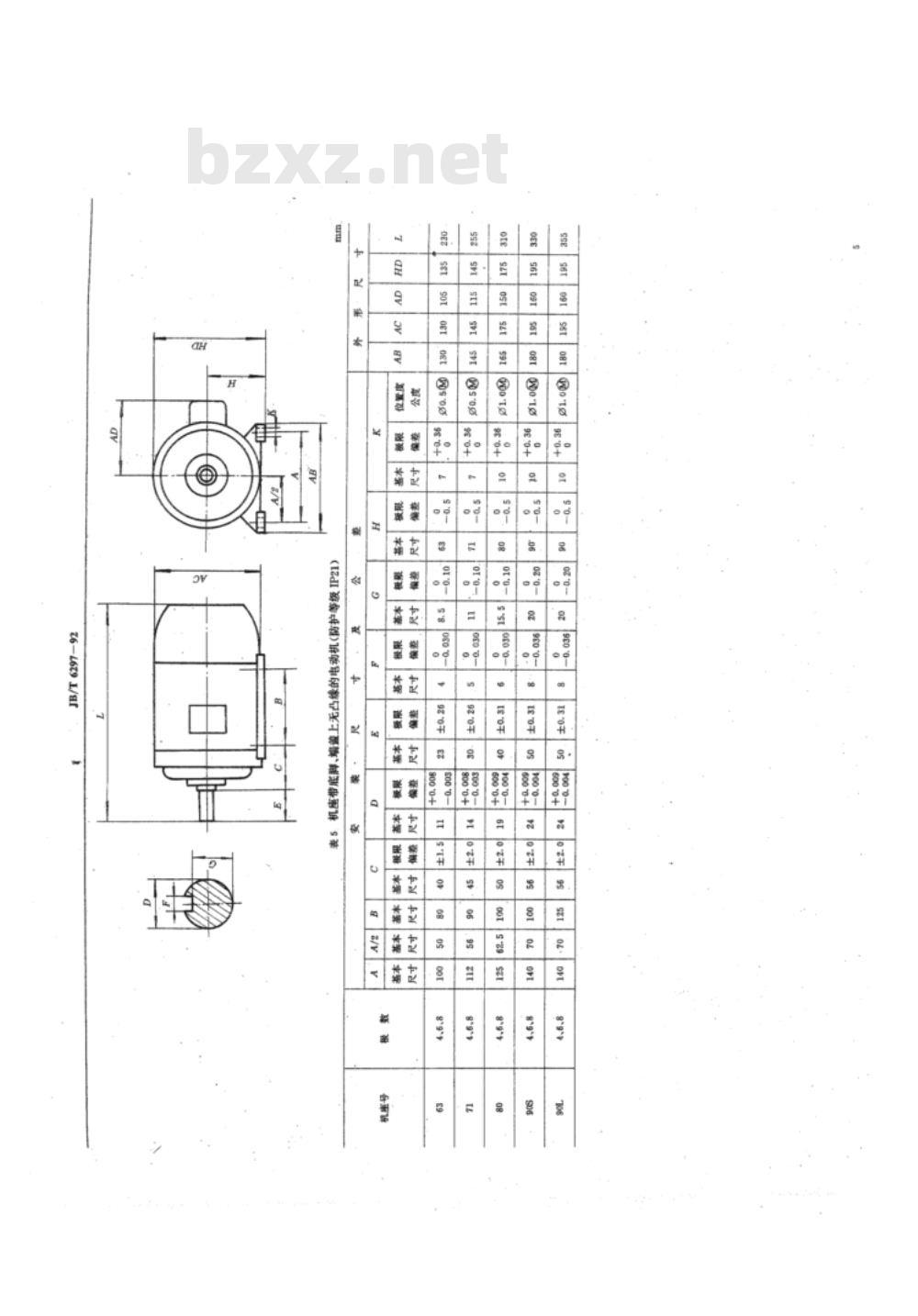

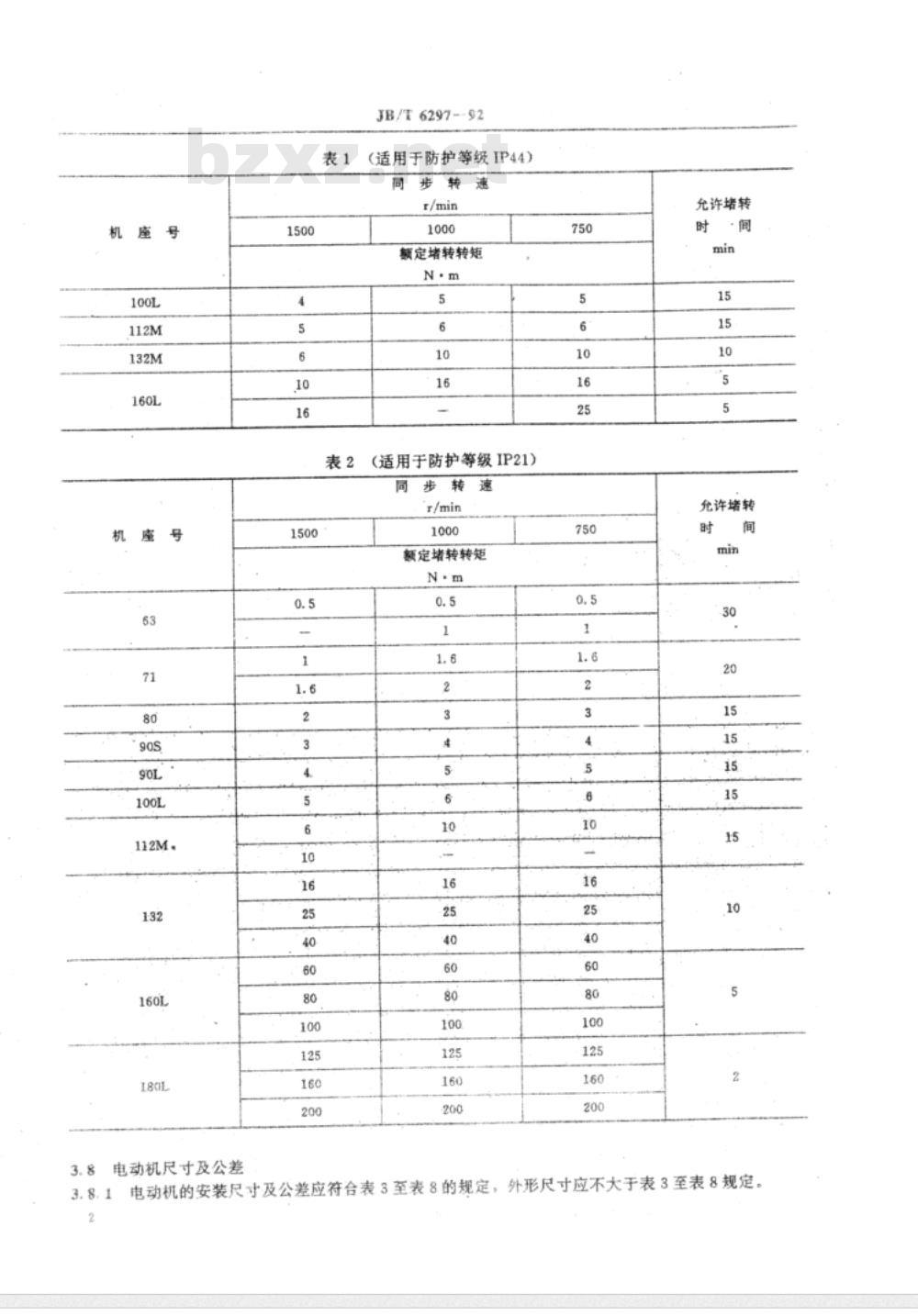

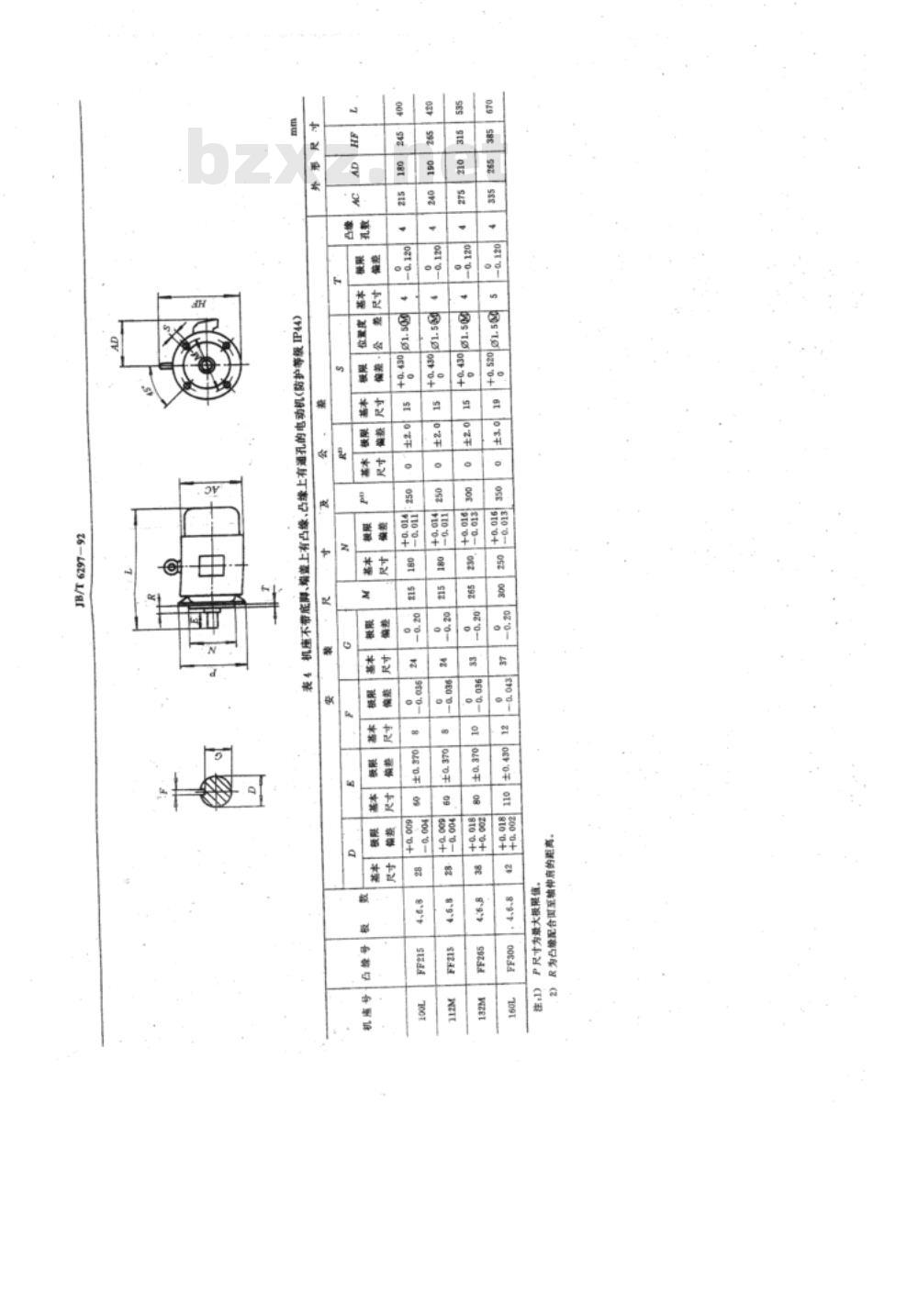

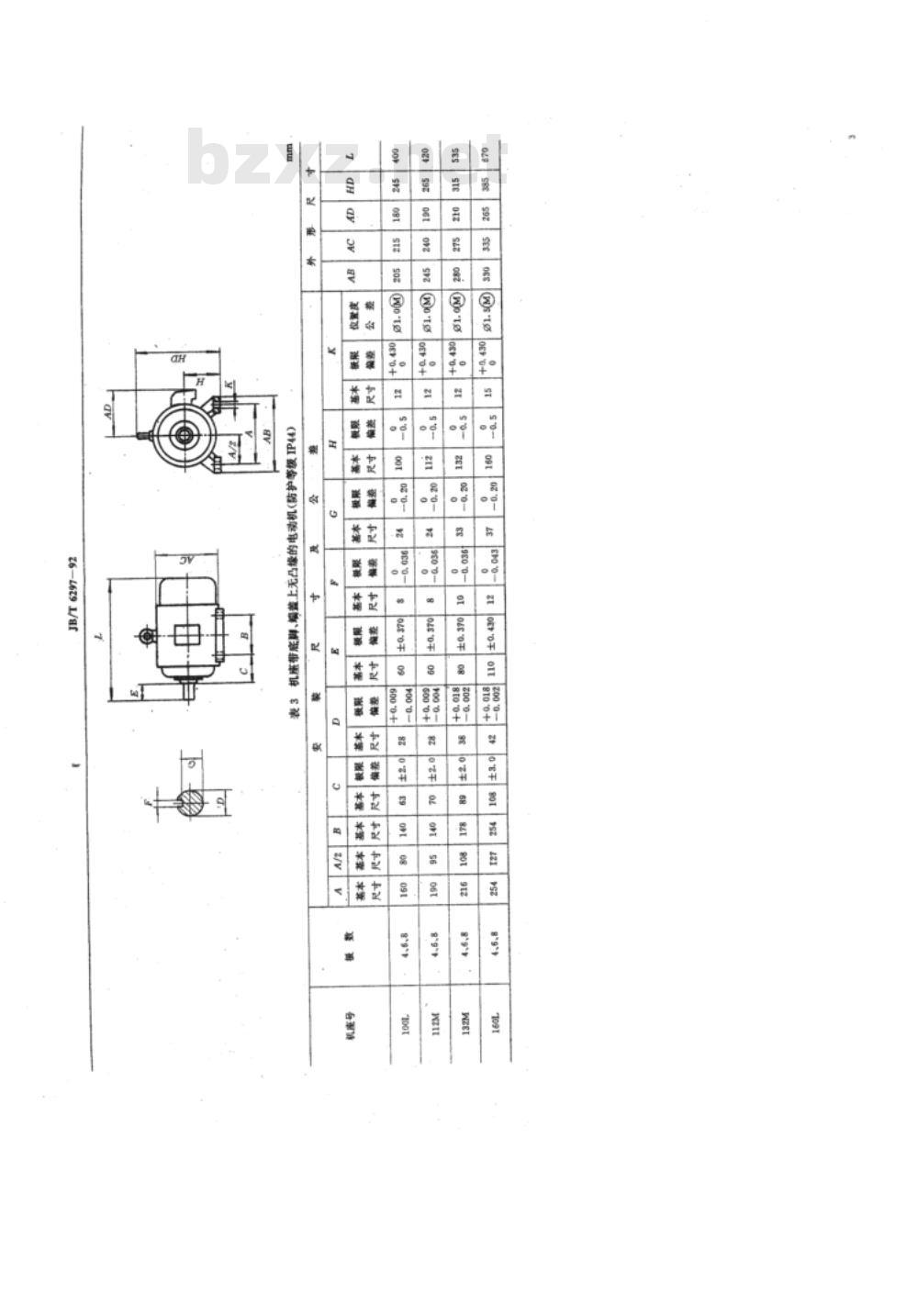

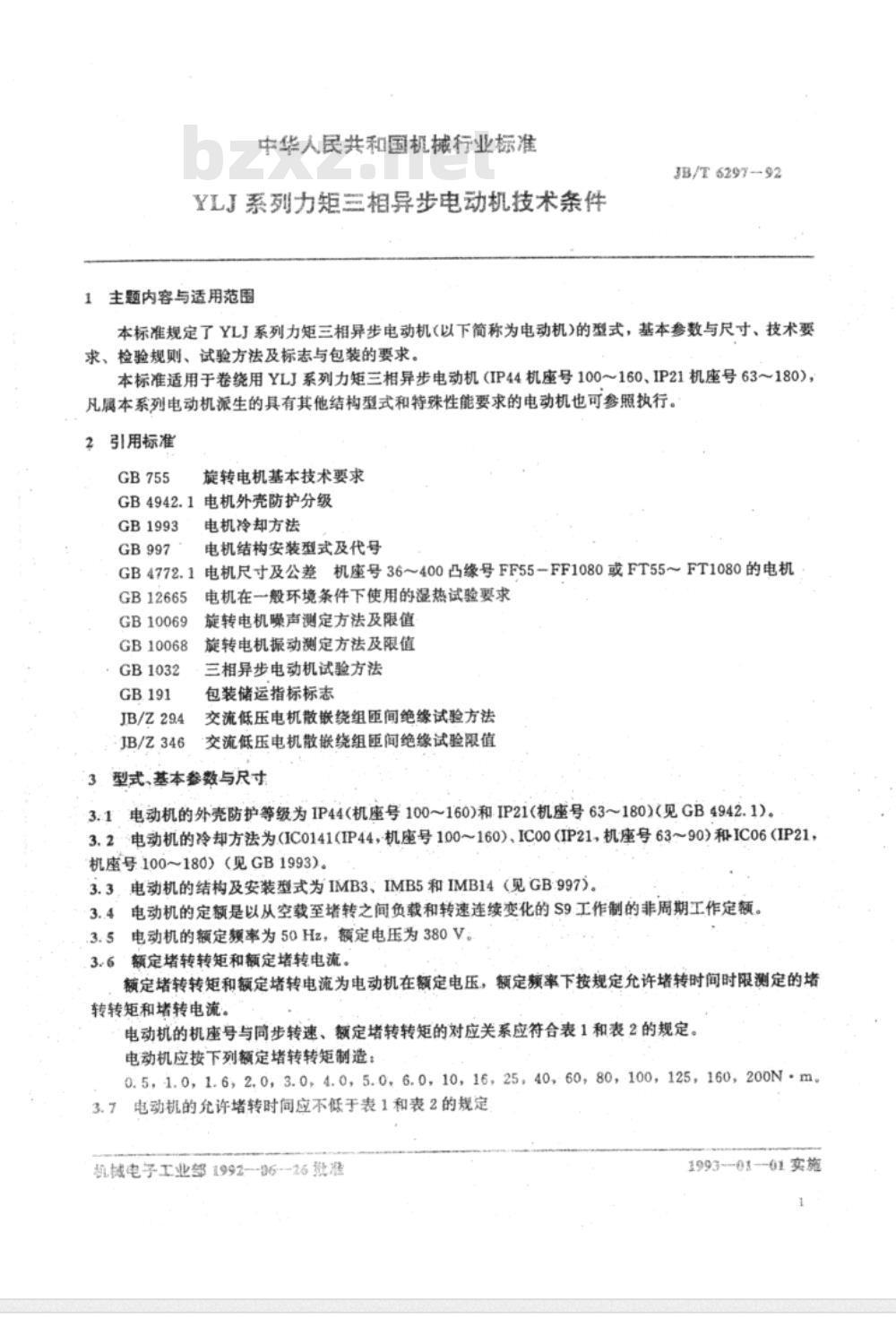

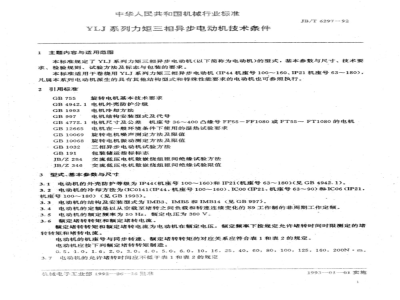

中华人民共和国机械行业标准 YLJ系列力矩三相异步电动机技术条件 1 主题内容与适用范围 本标准规定了YLJ系列力矩三相异步电动机（以下简称电动机）的型式、基本参数与尺寸、技术要求、检验规则、试验方法及标志与包装的要求。本标准适用于卷绕用YLJ系列力矩三相异步电动机（IP44机座号100～160、IP21机座号63～180）。凡属本系列电动机派生的具有其他结构型式和特殊性能要求的电动机也可参照执行。 2 引用标准 GB 755 旋转电机基本技术要求 GB 4942.1 电机外壳防护分级 GB 1993 电机冷却方法 GB 997 电机结构安装型式及代号 GB 4772.1 电机尺寸及公差（机座号36～400，凸缘号FF55-FF1080或FT55～FT1080的电机） GB 12665 电机试验方法 GB 10068 旋转电机噪声测定方法及限值 GB 1032 旋转电机振动测定方法及限值 3 型式、基本参数与尺寸 3.1 电动机的外壳防护等级为IP44（机座号100～160）和IP21（机座号63～180），见GB 4942.1。 3.2 电动机的冷却方法为IC0141（IP44，机座号100～160）、IC00（IP21，机座号63～90）和IC06（IP21，机座号100～180），见GB 1993。 3.3 电动机的结构及安装型式为IMB3、IMB5和IMB14，见GB 997。 3.4 电动机的定额是以从空载至堵转之间负载和转速连续变化的S9工作制的非周期工作定额。 3.5 电动机的额定频率为50Hz，额定电压为380V。 3.6 额定堵转转矩和额定堵转电流为电动机在额定电压、额定频率下按规定允许堵转时间时限测定的堵转转矩和堵转电流。 3.7 电动机的机座号与同步转速、额定堵转转矩的对应关系应符合表1和表2的规定。 3.8 电动机的允许堵转时间应不低于表1和表2的规定。 4 质量要求 表1（适用于防护等级IP44）同步转速（r/min）和额定堵转转矩（N·m）: 同步转速 1000r/min：额定堵转转矩 5、6、10、16 同步转速 1500r/min：额定堵转转矩 0.5、1、1.6、2、3、4、5、6、10、16、25、40、60、80、100、125、160、200 表2（适用于防护等级IP21）同步转速（r/min）和额定堵转转矩（N·m）: 同步转速 1000r/min：额定堵转转矩 0.5、1.6、2、3、4、5、6、10、16、25、40、60、80、100、125、160、200 同步转速 750r/min：额定堵转转矩 5、6、10、16、25、40、60、80、100、125、160、200 3.9 电动机尺寸及公差 电动机的安装尺寸及公差应符合表3至表8的规定，外形尺寸应不大于表3至表8规定。
