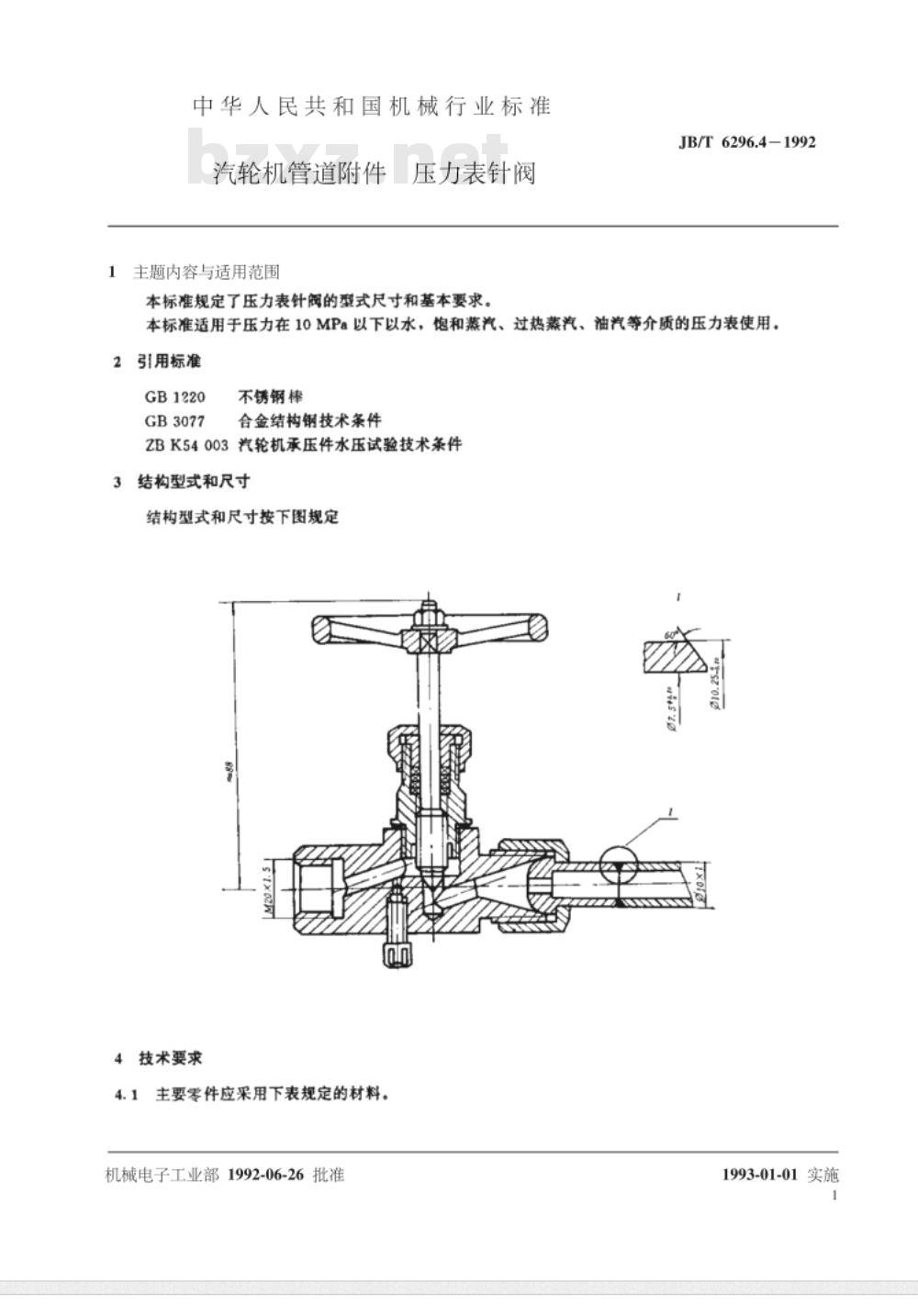

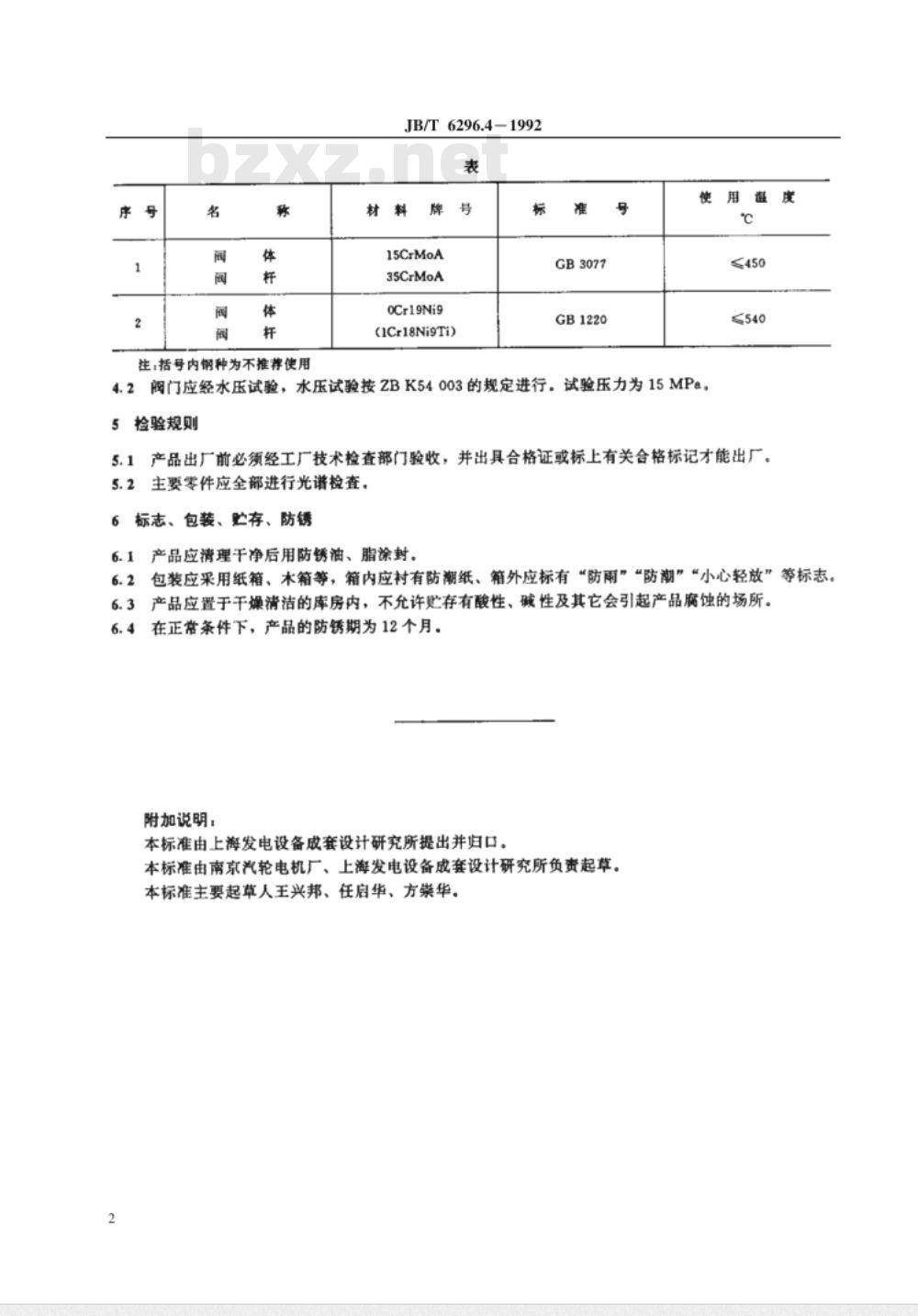

中华人民共和国机械行业标准 汽轮机管道附件：压力表针阀 1. 主题内容与适用范围 本标准规定了压力表针阀的型式、尺寸和基本要求。适用于压力在10MPa以下，以水、饱和蒸汽、过热蒸汽、油气等为介质的压力表使用。 2. 引用标准 - GB1220 不锈钢棒 - GB3077 合金结构钢技术条件 - ZBK54003 汽轮机承压件水压试验技术条件 3. 结构型式和尺寸 结构型式和尺寸按下图和表格的规定。 4. 技术要求 - 4.1 主要零件应使用表中规定的材料。材料牌号包括： - 15CrMoA（GB3077） - 35CrMoA（GB3077） - 00Cr19Ni9（GB1220） - (1Cr18Ni9Ti)（不推荐使用） - 阀门应经水压试验，水压试验按ZBK54003的规定进行，试验压力为15MPa。 5. 检验规则 - 5.1 产品出厂前必须经工厂技术检查部门验收，并出具合格证或标上有关合格标记才能出厂。 - 5.2 主要零件应全部进行光谱检查。 6. 标志、包装、贮存、防锈 - 6.1 产品应清理干净后用防锈油、脂涂封。 - 6.2 包装应采用纸箱、木箱等，箱内应衬有防潮纸，箱外应标有“防雨”，“防潮”，“小心轻放”等标志。 - 6.3 产品应置于干燥清洁的库房内，不允许贮存在有酸性、碱性及其它会引起产品腐蚀的场所。 - 6.4 在正常条件下，产品的防锈期为12个月。 附加说明： 本标准由上海发电设备成套设计研究所提出并归口，由南京汽轮电机厂和上海发电设备成套设计研究所负责起草。本标准的主要起草人包括王兴邦、任启华和方崇华。
