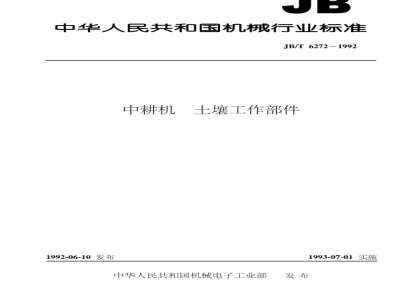

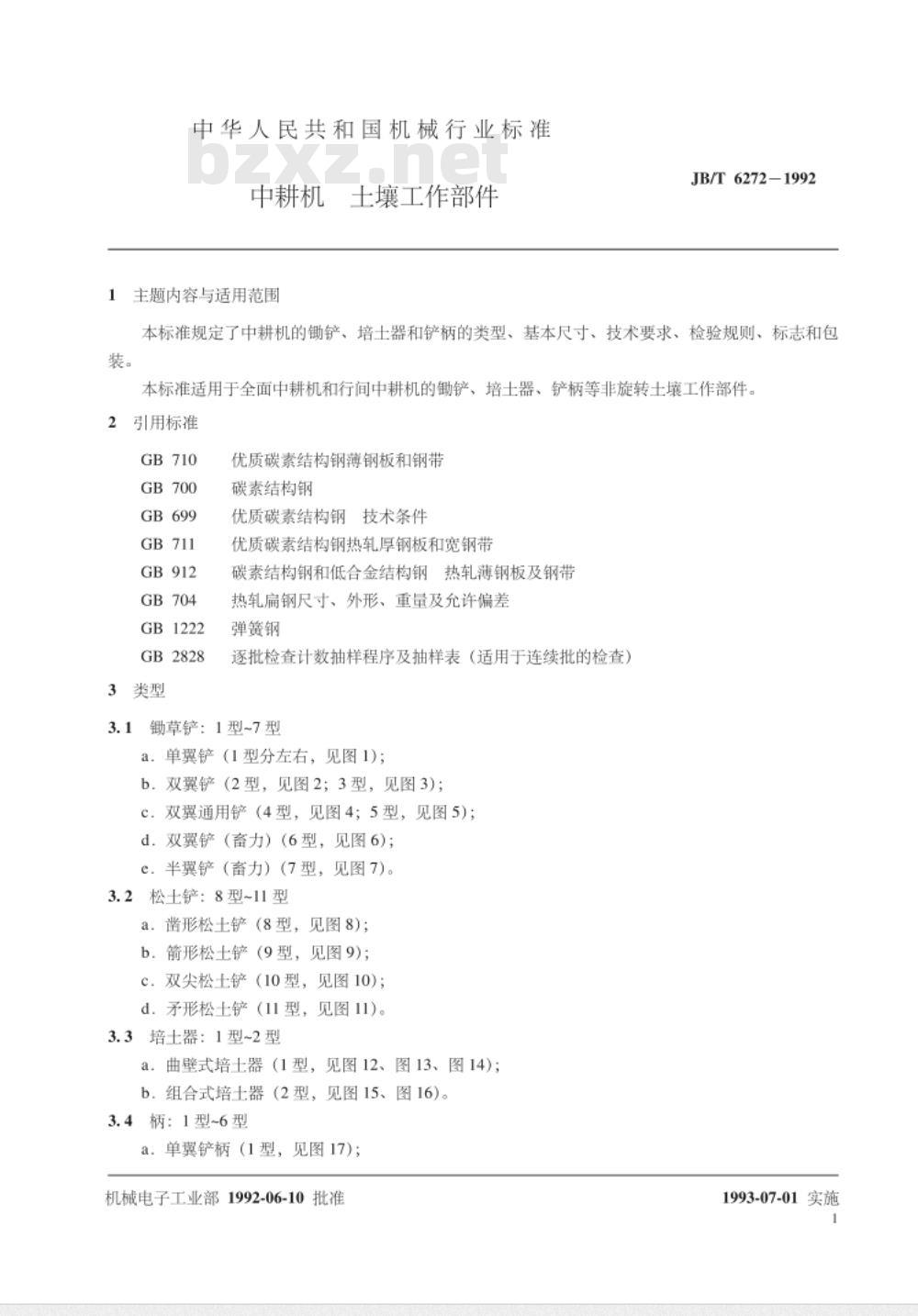

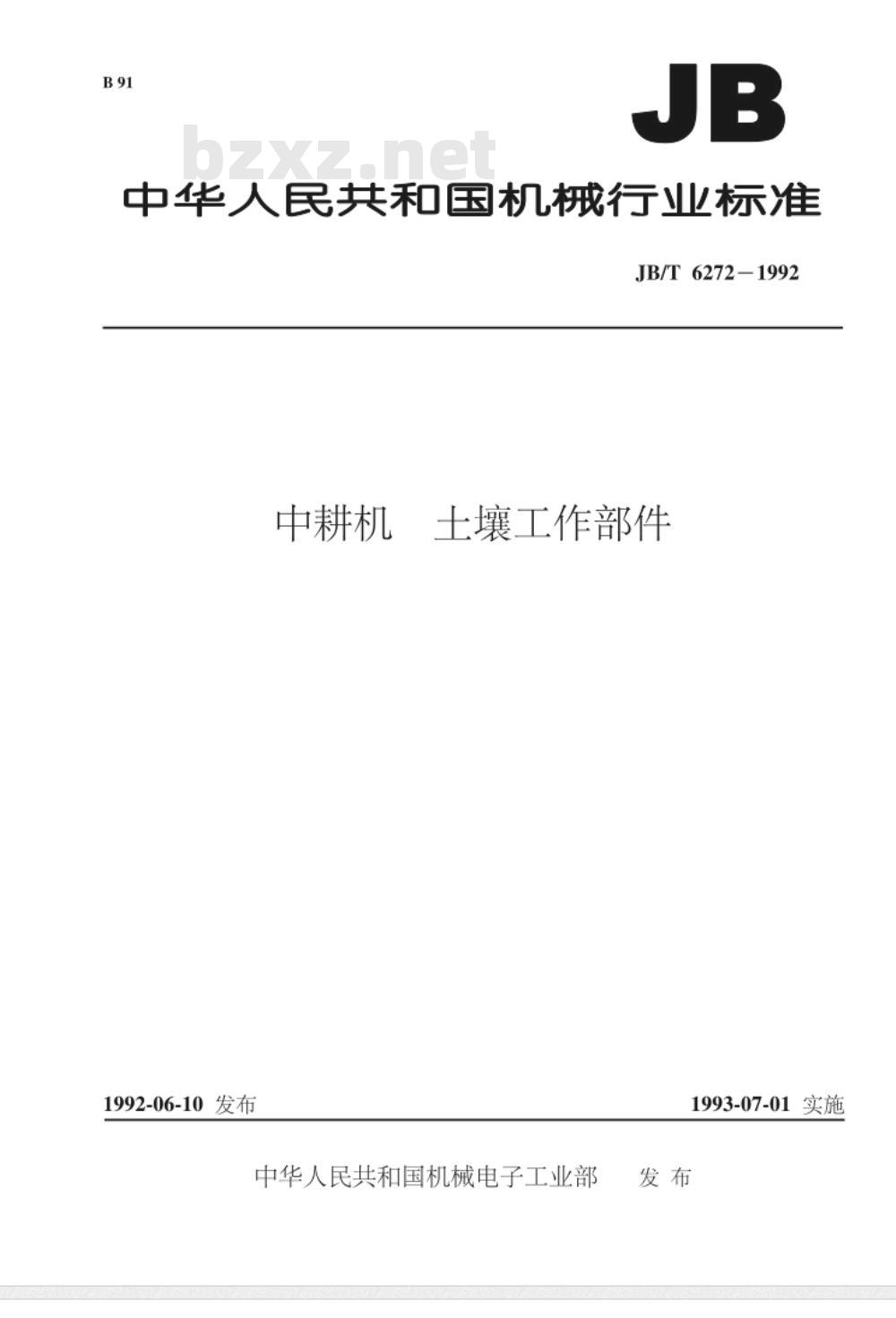

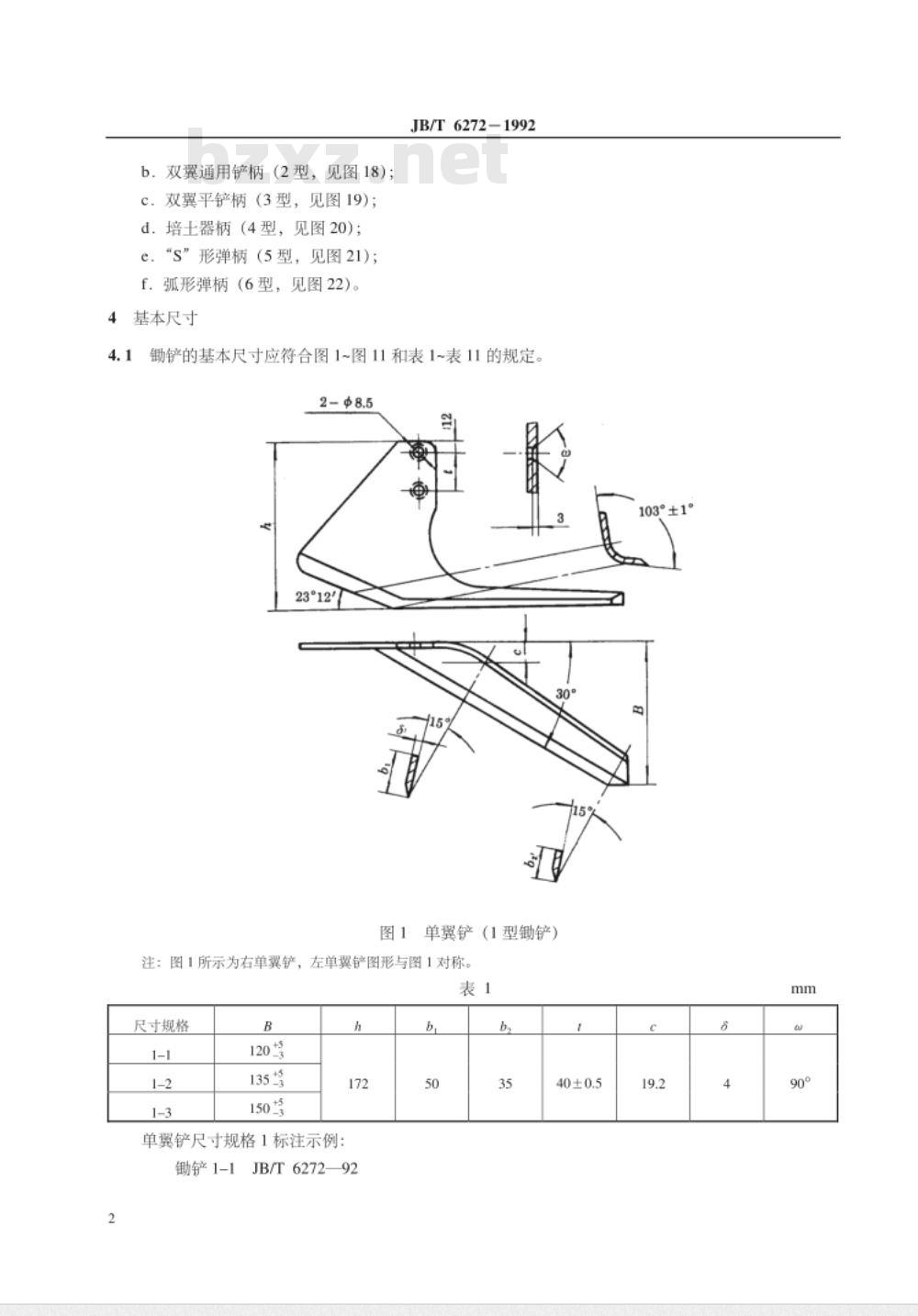

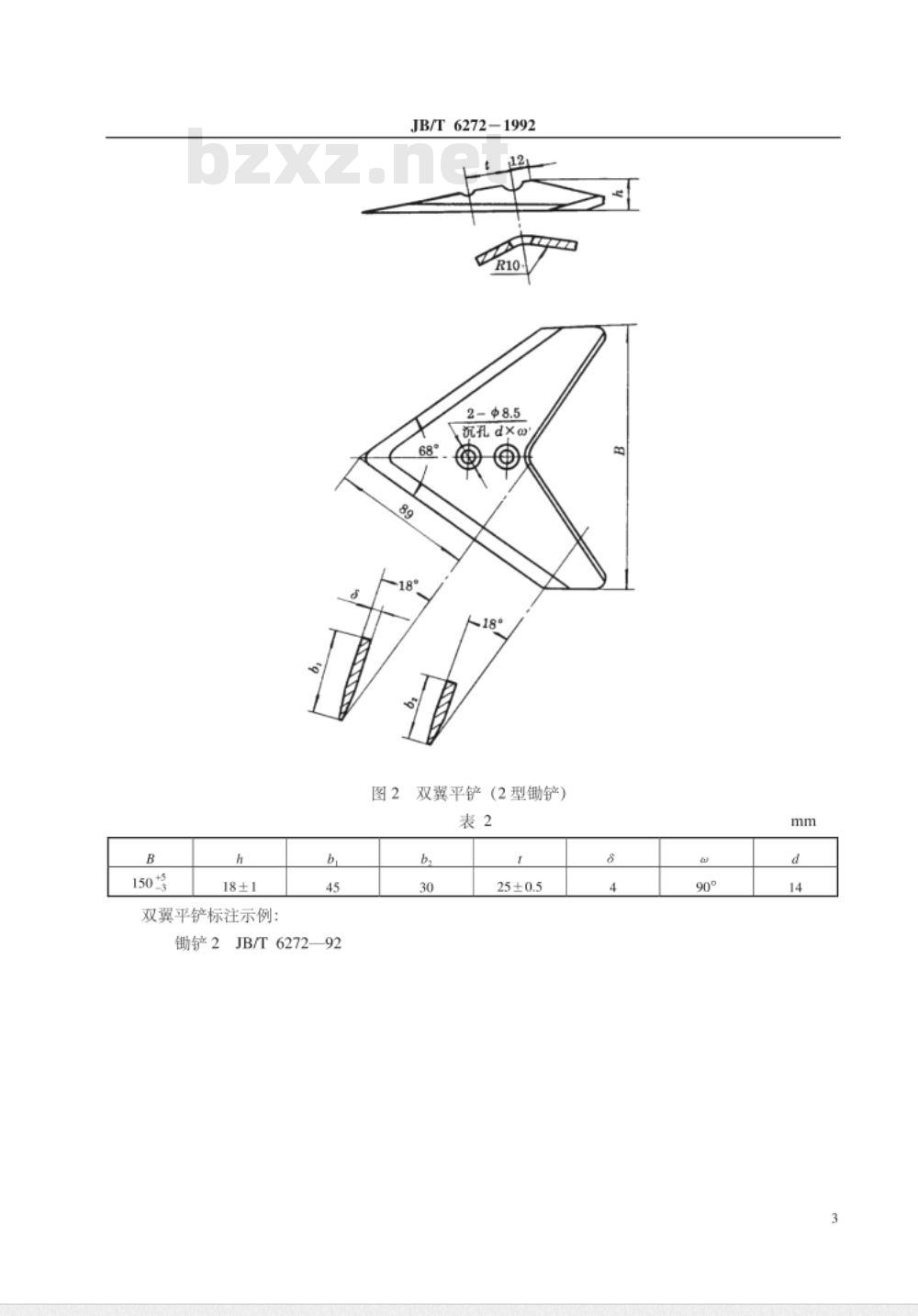

中华人民共和国机械行业标准 JB/T 6272-1992 中耕机土壤工作部件 技术条件 1992-06-10发布，1993-07-01实施 本标准规定了中耕机的锄铲、培土器和铲柄的类型、基本尺寸、技术要求、检验规则、标志和包装。适用于全面中耕机和行间中耕机的铲、培土器、铲柄等非旋转土壤工作部件。 1 主题内容与适用范围 本标准规定了中耕机的锄铲、培土器和铲柄的类型、基本尺寸、技术要求、检验规则、标志和包装。适用于全面中耕机和行间中耕机的非旋转土壤工作部件。 2 引用标准 本标准引用了以下标准： GB 710、GB 700、GB 699、GB 711、GB 912、GB 704、GB 1222、GB 2828。 3 类型 3.1 锄草铲： 1型~7型 - 单翼铲（1型分左右，见图1） - 双翼铲（2型，见图2；3型，见图3） - 双翼通用铲（4型，见图4；5型，见图5） - 双翼铲（畜力）（6型，见图6） - 半翼铲（畜力）（7型，见图7） 松土铲：8型~11型 - 凿形松土铲（8型，见图8） - 箭形松土铲（9型，见图9） - 双尖松土铲（10型，见图10） - 矛形松土铲（11型，见图11） 培土器：1型~2型 - 曲壁式培土器（1型，见图12、图13、图14） - 组合式培土器（2型，见图15、图16） 柄：1型~6型 - 单翼铲柄（1型，见图17） - 双翼通用铲柄（2型，见图18） - 双翼平铲柄（3型，见图19） - 培土器柄（4型，见图20） - S形弹柄（5型，见图21） - 弧形弹柄（6型，见图22） 4 基本尺寸 4.1 锄铲的基本尺寸应符合图1~图11和表1~表11的规定。 表1 单翼铲尺寸规格（1型锄铲） - B = 120mm，h = 172mm，b = 50mm，角度：103°±1°。 表2 双翼平铲尺寸规格（2型锄铲） - B = 220mm，b = 38mm，d = 14mm，角度：90°。 表3 长尾双翼平铲尺寸规格（3型锄铲） - B = 220mm，b = 45mm，d = 19mm，角度：90°。 表4 双翼通用铲尺寸规格（4型锄铲） - B = 220mm，d = 19mm，角度：90°。 表5 长尾双翼通用铲尺寸规格（5型锄铲） - B = 270mm，d = 19mm，角度：90°。 表6 双翼铲（畜力）尺寸规格（6型锄铲） - B = 270mm，d = 19mm，角度：60°。 注：以上图示和尺寸规格应根据实际型号进行调整和安装。 5 技术要求和检验规则 根据本标准的要求，所有部件的尺寸和规格必须符合图示和表格的规定。检验时要确保尺寸公差和角度符合标准要求，确保各部件功能正常，适应不同作业环境。 6 标志与包装 产品的标志和包装应符合相关的行业标准，确保运输过程中的安全与防护。
