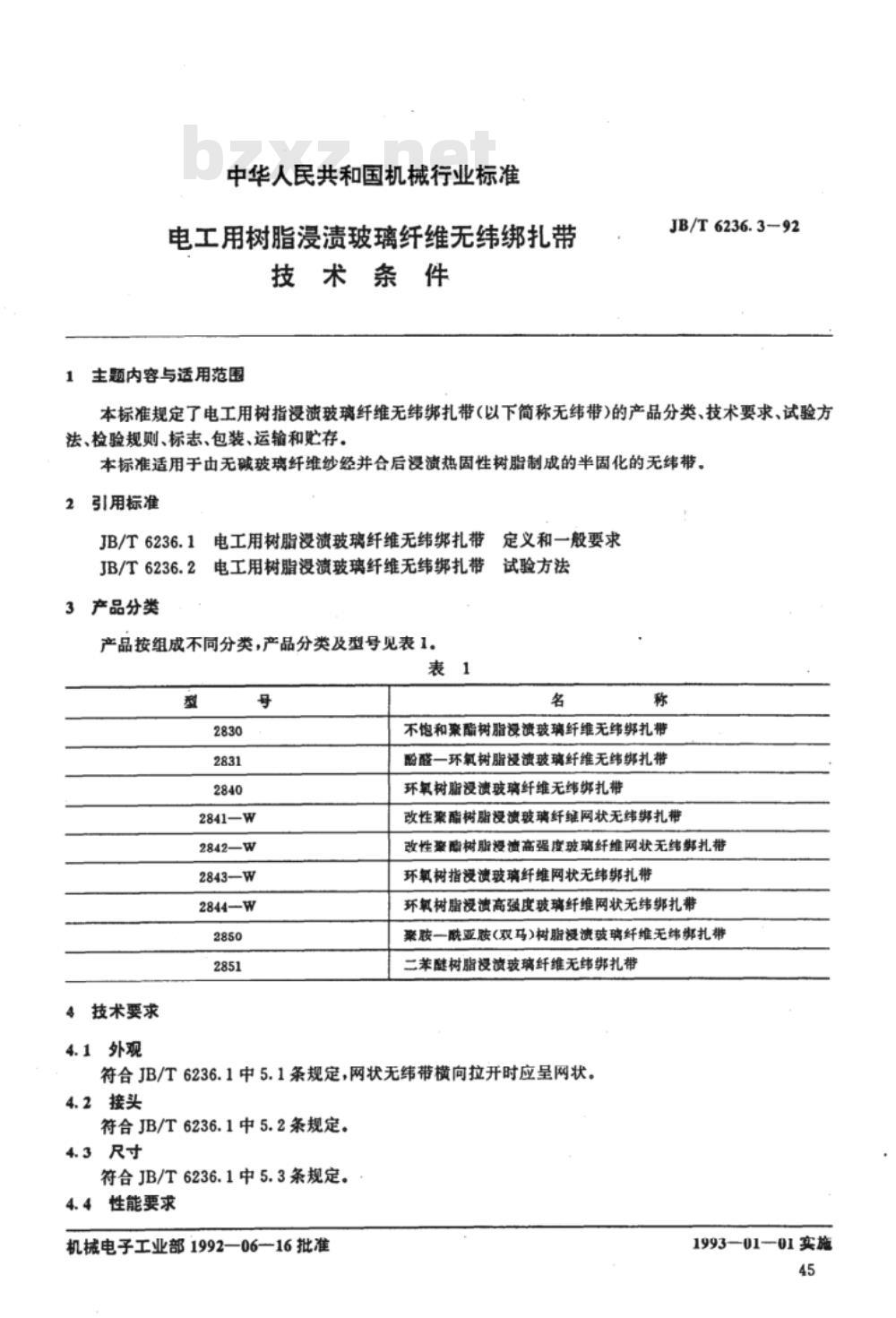

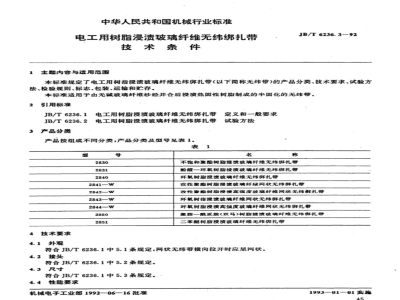

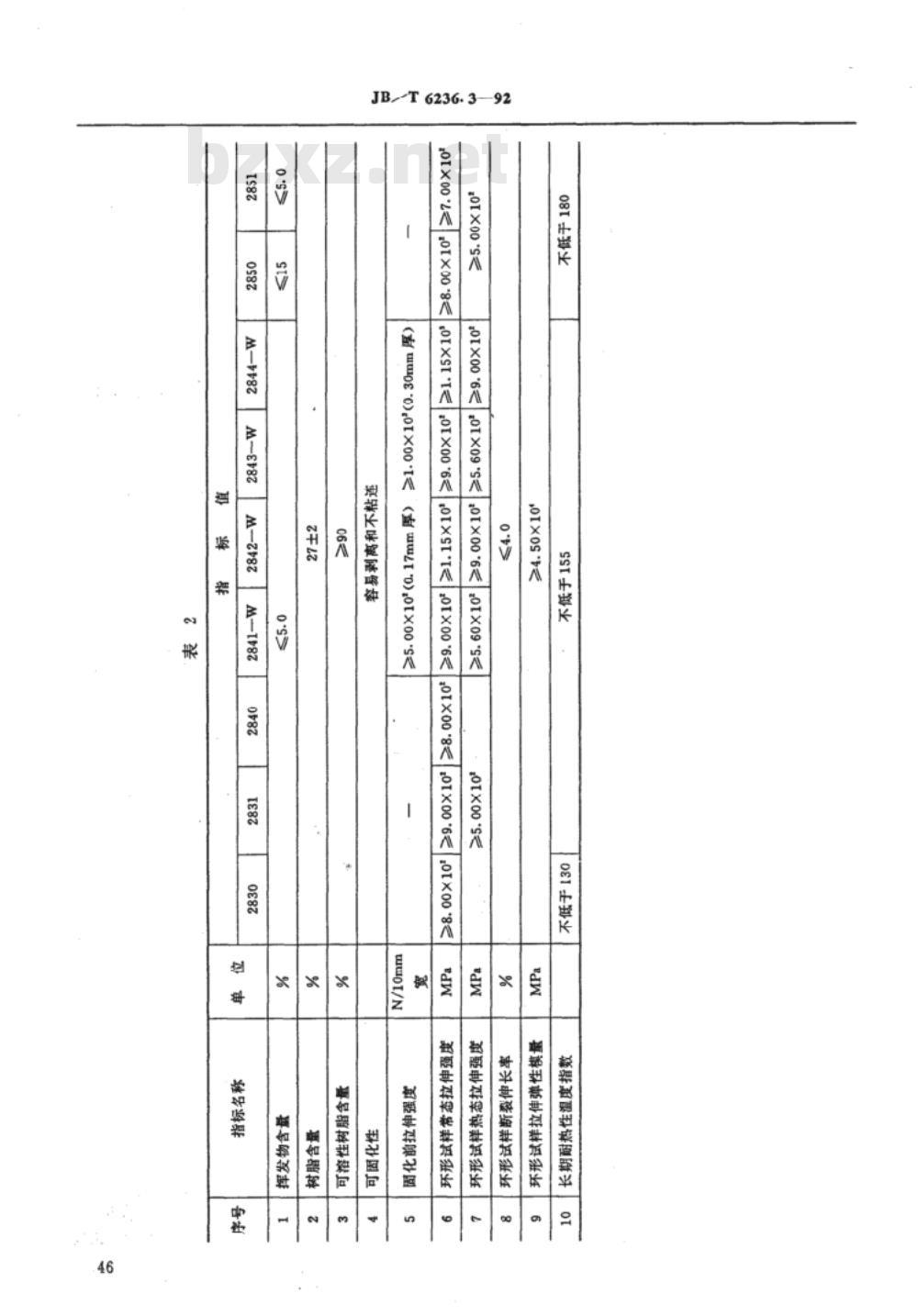

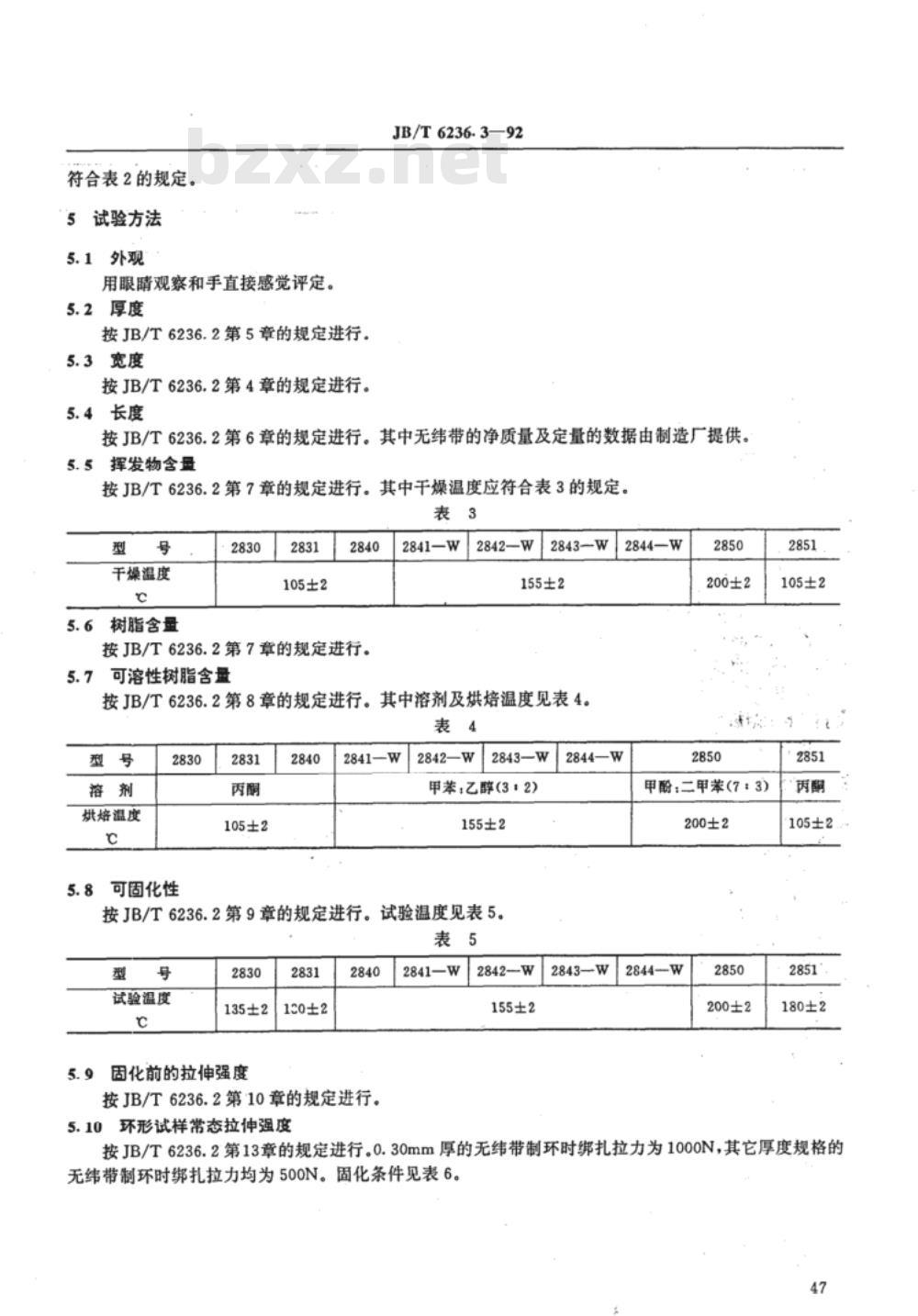

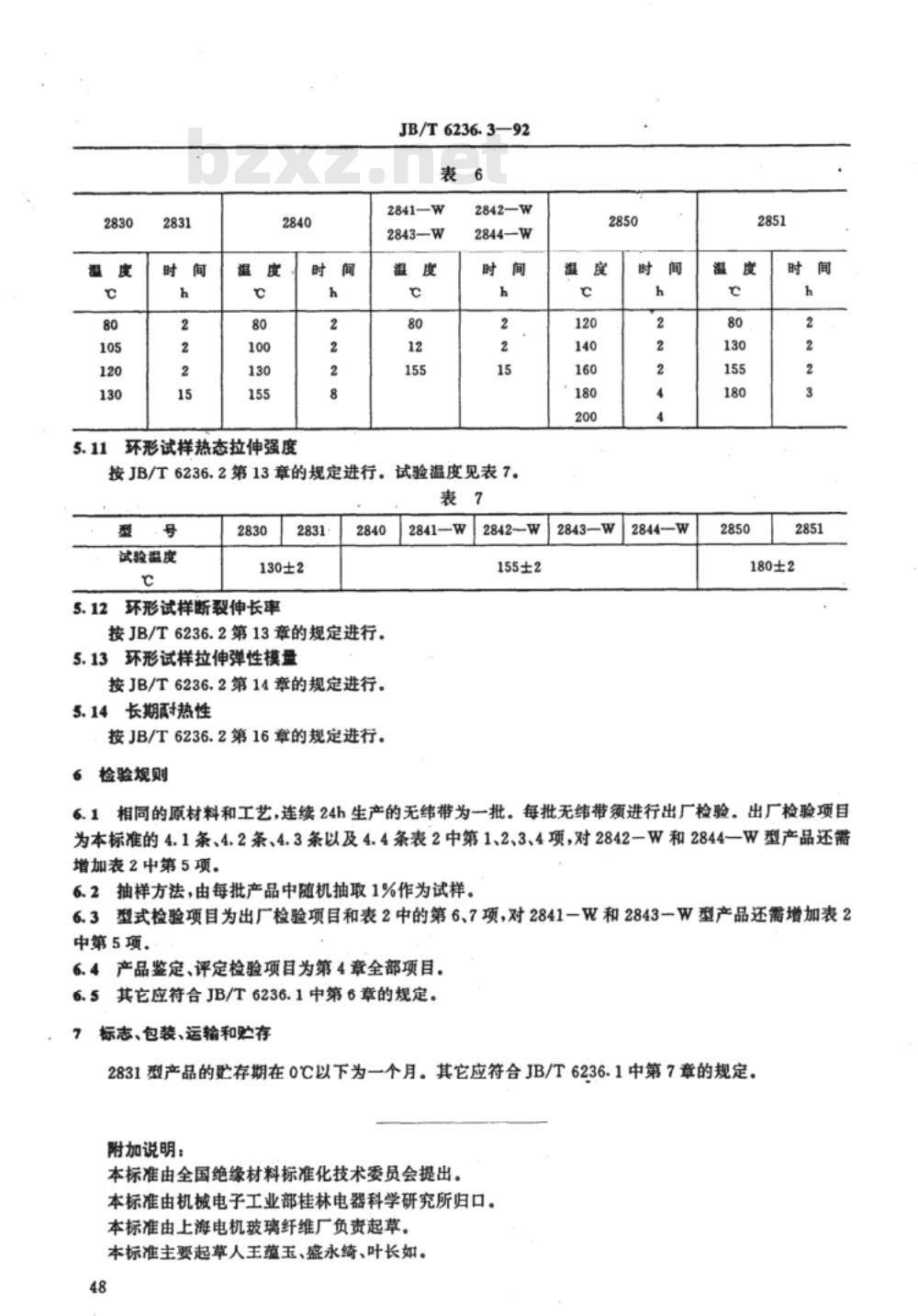

中华人民共和国机械行业标准 电工用树脂浸渍玻璃纤维无纬绑扎带技术条件 1 主题内容与适用范围 JB/T6236.3-92 本标准规定了电工用树脂浸渍玻璃纤维无纬绑扎带（以下简称无纬带）的产品分类、技术要求、试验方法、检验规则、标志、包装、运输和贮存。本标准适用于由无碱玻璃纤维纱经并合后浸渍热固性树脂制成的半固化的无纬带。 2 引用标准 - 电工用树脂浸渍玻璃纤维无纬绑扎带 JB/T6236.1 - 电工用树脂浸渍玻璃纤维无纬绑扎带试验方法 JB/T6236.2 3 产品分类 产品按组成不同分类，产品分类及型号见表1。 | 型号 | 名称 | |-------|------------------------------------------| | 2830 | 不饱和聚酯树脂浸渍玻璃纤维无纬绑扎带 | | 2831 | 酚醛一环氧树脂浸渍玻璃纤维无纬绑扎带| | 2840 | 环氧树脂浸渍玻璃纤维无纬绑扎带 | | 2841-W | 改性聚酯树脂浸渍玻璃纤维网状无纬绑扎带| | 2842-W | 改性聚酯树脂浸渍高强度玻璃纤维网状无纬绑扎带| | 2843-W | 环氧树脂浸渍玻璃纤维网状无纬绑扎带 | | 2844-W | 环氧树脂浸渍高强度玻璃纤维网状无纬绑扎带| | 2850 | 聚胺一亚胺(双马)树脂浸渍玻璃纤维无纬绑扎带| | 2851 | 二苯醚树脂浸渍玻璃纤维无纬绑扎带 | 4 技术要求 4.1 外观 符合JB/T6236.1中5.1条规定，网状无纬带横向拉开时应呈网状。 4.2 接头 符合JB/T6236.1中5.2条规定。 4.3 尺寸 符合JB/T6236.1中5.3条规定。 4.4 性能要求 符合表2的规定。 5 试验方法 5.1 外观 用眼睛观察和手直接感觉评定。 5.2 厚度 按JB/T6236.2第5章的规定进行。 5.3 宽度 按JB/T6236.2第4章的规定进行。 5.4 长度 按JB/T6236.2第6章的规定进行。无纬带的净质量及定量的数据由制造厂提供。 5.5 挥发物含量 按JB/T6236.2第7章的规定进行。干燥温度应符合表3的规定。 5.6 树脂含量 按JB/T6236.2第7章的规定进行。 5.7 可溶性树脂含量 按JB/T6236.2第8章的规定进行。溶剂及烘焙温度见表4。 5.8 固化性 按JB/T6236.2第9章的规定进行。试验温度见表5。 5.9 固化前的拉伸强度 按JB/T6236.2第10章的规定进行。 5.10 环形试样常态拉伸强度 按JB/T6236.2第13章的规定进行。0.30mm厚的无纬带制环时绑扎拉力为1000N，其它厚度规格的无纬带制环时绑扎拉力均为500N。固化条件见表6。 5.11 环形试样热态拉伸强度 按JB/T6236.2第13章的规定进行。
