基本信息

标准号: JB/T 6225-1992

中文名称:感应移相器 通用技术条件

标准类别:机械行业标准(JB)

英文名称: General technical requirements for inductive phase shifters

标准状态:现行

发布日期:1992-06-16

实施日期:1993-01-01

出版语种:简体中文

下载格式:.rar.pdf

下载大小:6.89 MB

相关标签: 感应 通用 技术

标准分类号

中标分类号:电工>>旋转电机>>K24微型电机

关联标准

替代情况:GBn 95-1980

采标情况:neq MIL-R-23417A等

出版信息

出版社:机械工业出版社

页数:20 页

标准价格:19.0 元

出版日期:1993-01-01

相关单位信息

起草人:姜全荣、杨爱珍

起草单位:机械电子工业部西安微电机研究所

提出单位:全国微电机标准化技术委员会

发布部门:中华人民共和国机械工业部

标准简介

本标准规定了单相感应移相器的产品分类、通用技术要求、试验方法、检验规则、计量保证期合标志、包装、运输和贮存。本标准适用于YG系列感应移相器。其输出电压相对于输入电压的时间相位差,在0°~360°范围内与转子转角成线性关系且输出电压的幅值保持恒定。 JB/T 6225-1992 感应移相器 通用技术条件 JB/T6225-1992

标准内容

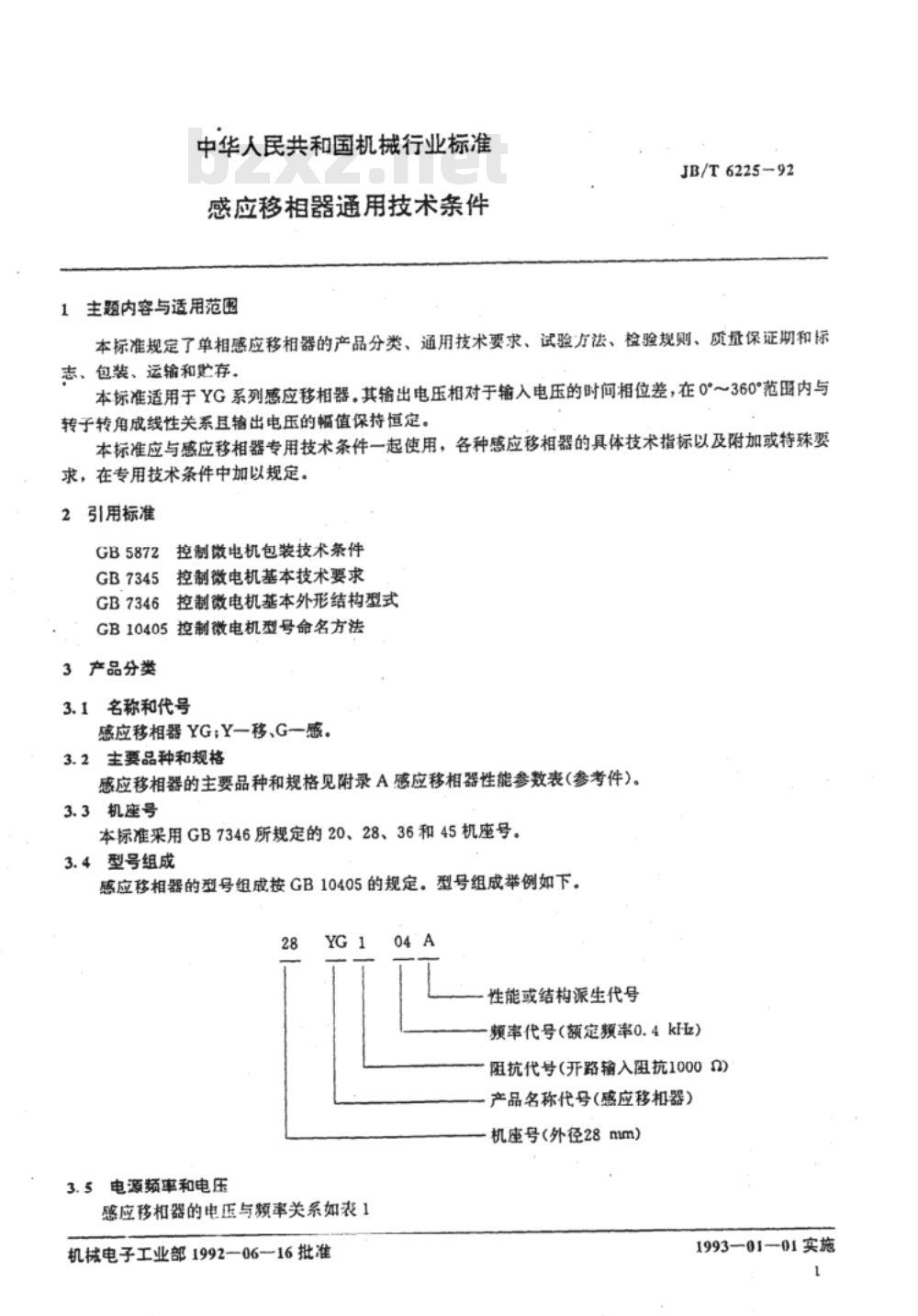

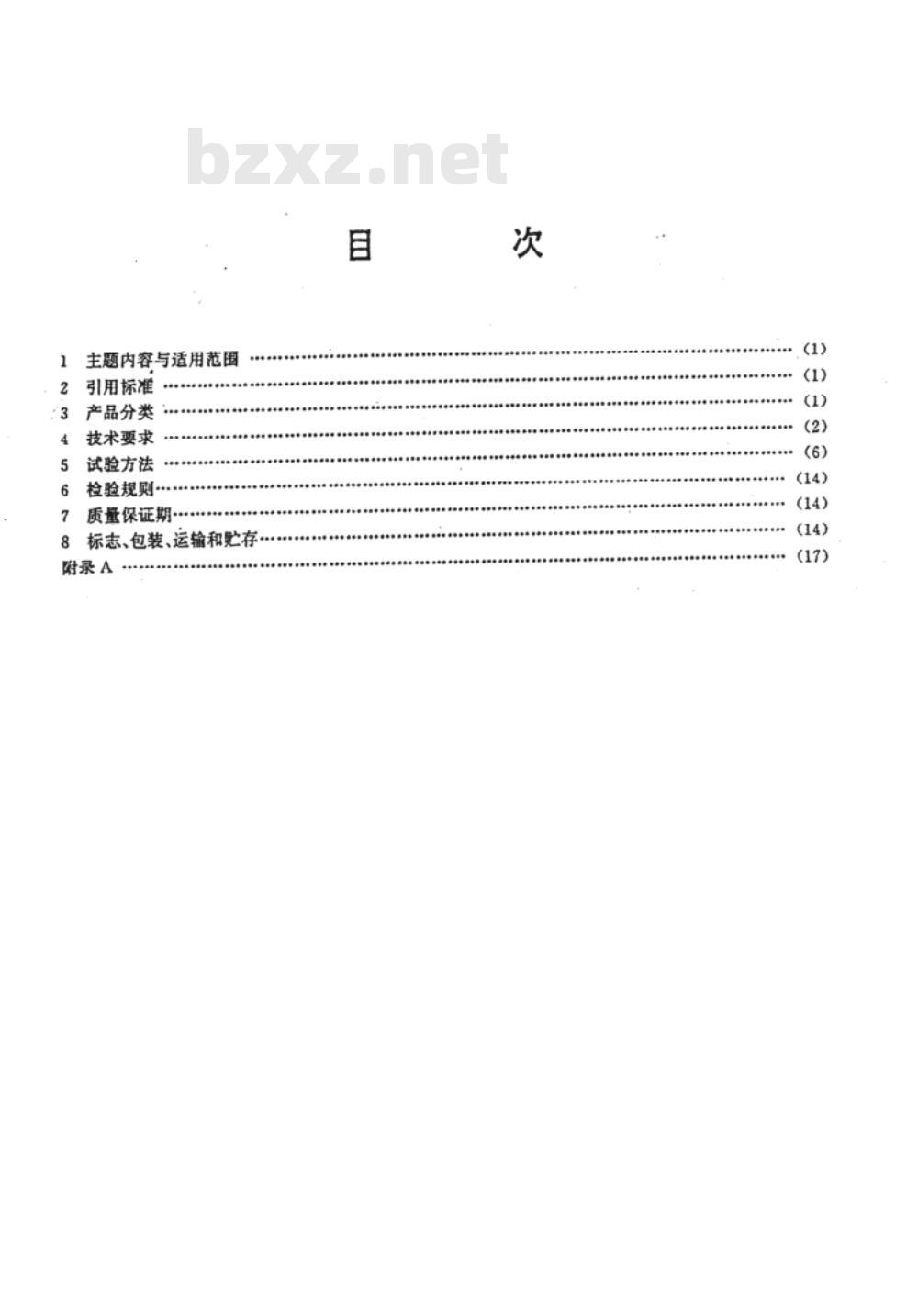

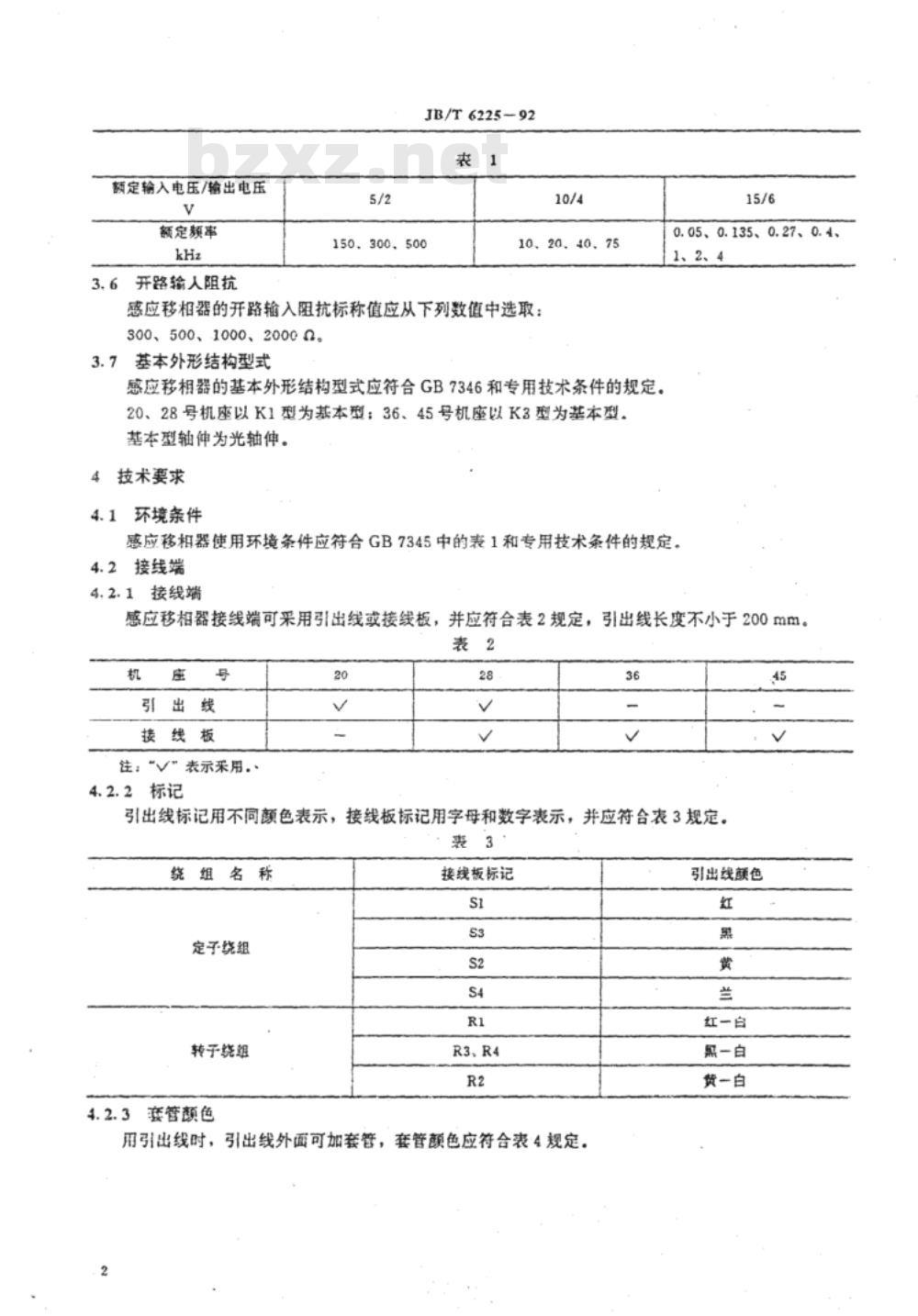

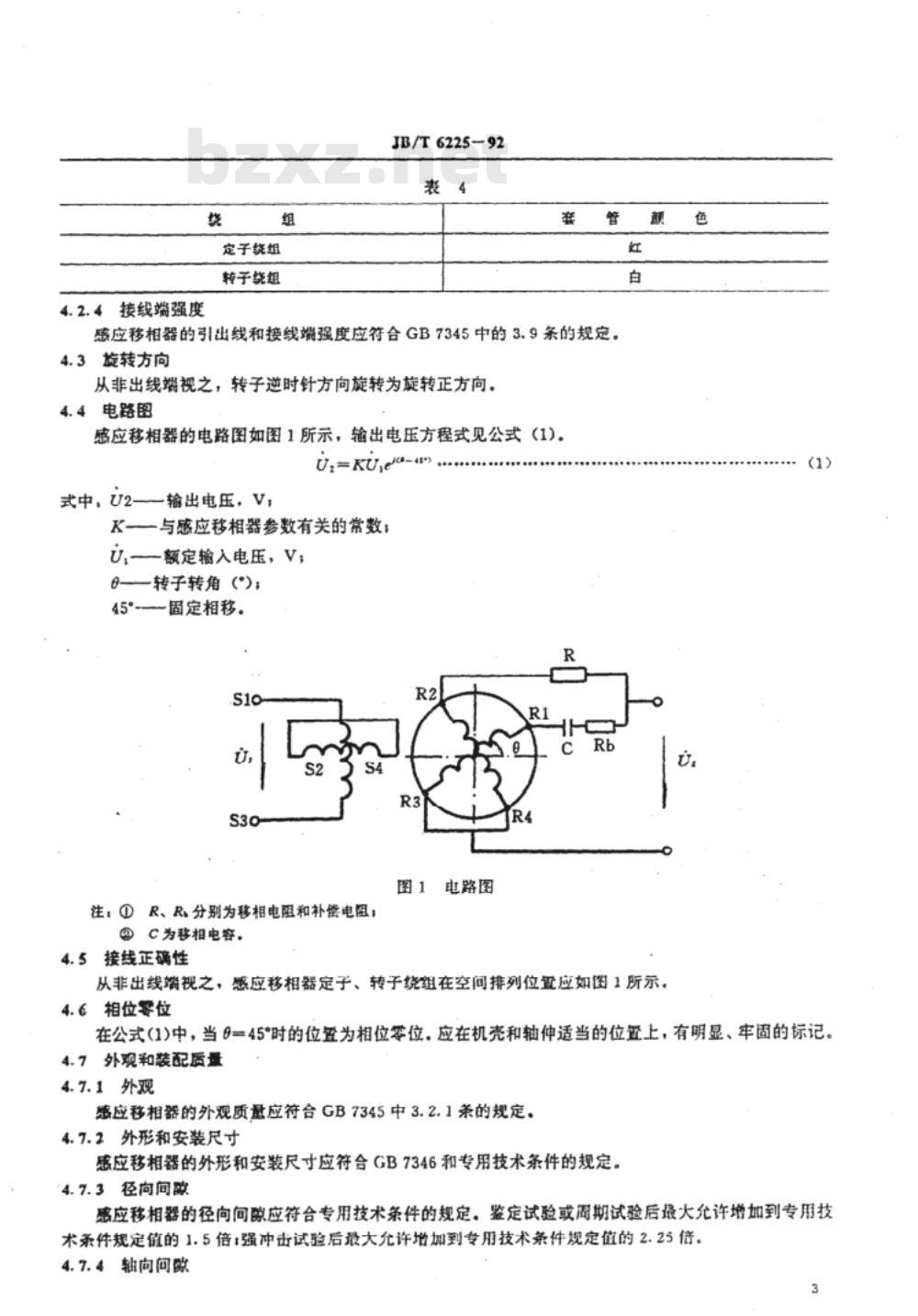

中华人民共和国机械行业标准 感应移相器通用技术条件 JB/T6225-92 本标准规定了单相感应移相器的产品分类、通用技术要求、试验方法、检验规则、质量保证期和标志、包装、运输及贮存。适用于YG系列感应移相器。其输出电压相对于输入电压的时间相位差,在0°~360°范围内与转子转角成线性关系,且输出电压的幅值保持恒定。 本标准应与感应移相器专用技术条件一起使用,各种感应移相器的具体技术指标及附加或特殊要求,在专用技术条件中加以规定。 2 引用标准 GB5872 控制微电机包装技术条件 GB7345 控制微电机基本技术要求 GB7346 控制微电机基本外形结构型式 GB10405 控制微电机型号命名方法 3 产品分类 3.1 名称和代号 感应移相器YG; Y代表移,G代表感。 3.2 主要品种和规格 感应移相器的主要品种和规格见附录A感应移相器性能参数表(参考件)。 3.3 机座号 本标准采用GB7346所规定的20、28、36和45机座号。 3.4 型号组成 感应移相器的型号组成按GB10405的规定。型号组成举例如下:28。 3.5 电源频率和电压 感应移相器的电压与频率关系如表1所示。 3.6 开路输入阻抗 感应移相器的开路输入阻抗标称值应从下列数值中选取:300、500、1000、2000。 3.7 基本外形结构型式 感应移相器的基本外形结构型式应符合GB7346和专用技术条件的规定。20、28号机座以K1型为基本型;36、45号机座以K3型为基本型。基本型轴伸为光轴伸。 4 技术要求 4.1 环境条件 感应移相器使用环境条件应符合GB7345中的表1和专用技术条件的规定。 4.2 接线端 4.2.1 接线端 感应移相器接线端可采用引出线或接线板,并应符合表2规定,引出线长度不小于200mm。 4.2.2 标记 引出线标记用不同颜色表示,接线板标记用字母和数字表示,并应符合表3规定。 4.2.3 套管颜色 用引出线时,引出线外面可加套管,套管颜色应符合表4规定。 4.2.4 接线端强度 感应移相器的引出线和接线端强度应符合GB7345中的3.9条的规定。 4.3 旋转方向 从非出线端视之,转子逆时针方向旋转为旋转正方向。 4.4 电路图 感应移相器的电路图如图1所示,输出电压方程式见公式(1)。 4.5 接线正确性 从非出线端视之,感应移相器定子、转子绕组在空间排列位置应如图1所示。 4.6 相位零位 在公式(1)中,当θ=45°时的位置为相位零位,应在机壳和轴伸适当的位置上有明显、牢固的标记。 4.7 外观和装配质量 4.7.1 外观 感应移相器的外观质量应符合GB7345中3.2.1条的规定。 4.7.2 外形和安装尺寸 感应移相器的外形和安装尺寸应符合GB7346和专用技术条件的规定。

小提示:此标准内容仅展示完整标准里的部分截取内容,若需要完整标准请到上方自行免费下载完整标准文档。
