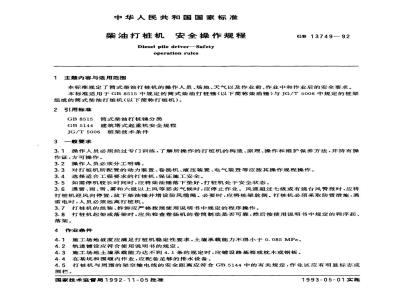

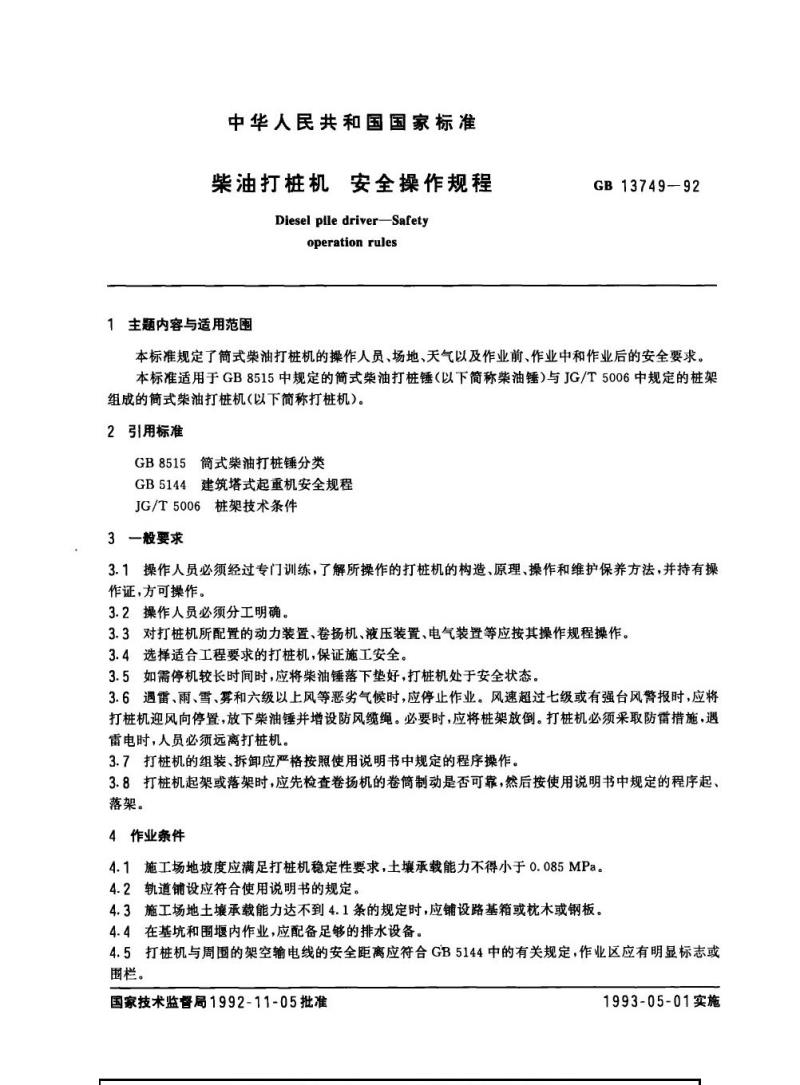

中华人民共和国国家标准 柴油打桩机安全操作规程 1 主题内容与适用范围 本标准规定了简式柴油打桩机的操作人员、作业场地、天气条件以及作业前、作业中和作业后的安全要求。本标准适用于GB8515中规定的简式柴油打桩锤（以下简称柴油锤）与JG/T5006中规定的桩架组成的简式柴油打机（以下简称打桩机）。 2 规范性引用文件 GB8515 简式柴油打桩锤分类 GB5144 建筑塔式起重机安全规程 JG/T5006 桩架技术条件 3 一般要求 3.1 操作人员必须经过专门训练，了解所操作打桩机的构造、原理、操作和维护保养方法，并持有操作证，方可操作。 3.2 操作人员必须分工明确。 3.3 打桩机的动力装置、卷扬机、液压装置、电气装置等应按其操作规程操作。 3.4 应选择适合工程要求的打桩机，保证施工安全。 3.5 停机较长时间时，应将柴油锤落下垫好，打桩机处于安全状态。 3.6 遇雷、雨、雪、雾和六级以上风等恶劣气候时，应停止作业。风速超过七级或有强台风警报时，应将打桩机迎风停置，放下柴油锤并增设防风缆绳，必要时应将桩架放倒。打桩机必须采取防雷措施，遇雷电时，人员必须远离打桩机。 3.7 打桩机的组装、拆卸应严格按照使用说明书操作。 3.8 打桩机起架或落架时，应先检查卷扬机的卷筒制动是否可靠，然后按使用说明书操作。 4 作业条件 4.1 施工场地坡度应满足打桩机稳定性要求，土壤承载能力不得小于0.085MPa。 4.2 轨道铺设应符合使用说明书的规定。 4.3 土壤承载能力不足时，应铺设路基箱、枕木或钢板。 4.4 在基坑和围堰内作业，应配备足够排水设备。 4.5 打桩机与架空输电线的安全距离应符合GB5144规定，作业区应有明显标志或围栏。 国家技术监督局 1992-11-05 批准，1993-05-01 实施 5 作业前的检查 5.1 水冷式柴油锤冷却水应采用清洁软水。 5.2 柴油锤润滑油应符合使用说明书规定。 5.3 检查缓冲垫、砧座，接触面积小于三分之二或下汽缸法兰与砧座间隙小于7mm时，应更换缓冲垫。 5.4 检查起落架工作情况并加润滑，起动钩与上活塞接触线应在5～10mm之间。 5.5 按使用说明书规定检查、调整桩帽绳扣。 5.6 检查导板磨损间隙，应符合使用说明书规定。 5.7 检查各螺栓是否紧固、齐全。 5.8 检查柴油锤上活塞润滑是否正常。 5.9 立柱导杆应按使用说明书规定涂润滑油脂。 5.10 按GB5144规定检查、更换钢丝绳。 6 作业中安全操作规程 6.1 作业中发现异常，应立即停机。 6.2 吊桩应按使用说明书规定操作，将桩运至桩架正前方规定距离，双导向立柱吊桩时应待导杆回转并锁紧后方可起吊。 6.3 插桩时应及时校正桩位，桩入土3m后，严禁用打桩机行走或回转纠正桩角度。 6.4 软土层打桩时，应先关闭油门冷打，每击贯入度小于100mm时开启油门起动柴油锤。 6.5 上活塞跳起高度达到最大高度时，应减小油门，控制行程。 6.6 上活塞未停止跳动时，严禁落下起落架撞击下碰块。 6.7 按使用说明书规定给下汽缸加注润滑油。 6.8 柴油锤出现早燃时，应停锤冷却。 6.9 汽缸水套水位低于下汽缸吸排气口时，应及时补充，严禁无水作业。 6.10 击贯入度小于20mm时，应停止作业。 6.11 立柱后仰时，严禁提升柴油锤。打斜桩时，应先将桩吊起稳固，再后仰立柱，履带三支点式打桩机打斜桩必须使用后支撑杆。 6.12 吊柴油锤行走时，应将柴油锤降至最下部。履带三支点式打桩机行走必须有专人指挥，坡道行走重心移在上方，坡度不得大于5°。 6.13 打桩机回转时，应将柴油锤降至最下部，回转制动缓慢，同向连续回转不得大于一周。 6.14 吊桩、吊锤、回转及行走等动作严禁同时进行。 6.15 升降梯严禁超载。 7 作业后安全注意事项 7.1 作业后，应将柴油锤放在桩头或地面垫板上，装好气缸盖、进排气口盖，锁住安全限位装置。冬季作业后，应将冷却水排净。 7.2 长期停用应卸下柴油锤，放净燃油及润滑油、冷却水，清洗燃烧室、活塞冲击面，做好防腐措施。 附加说明 本标准由中华人民共和国建设部提出，由建设部机械设备与车辆标准技术归口单位北京建筑机械综合研究所归口，建设部长沙建筑机械研究所负责起草，主要起草人毛小玲、陈旭辉。建设部长沙建筑机械研究所负责本标准解释。
