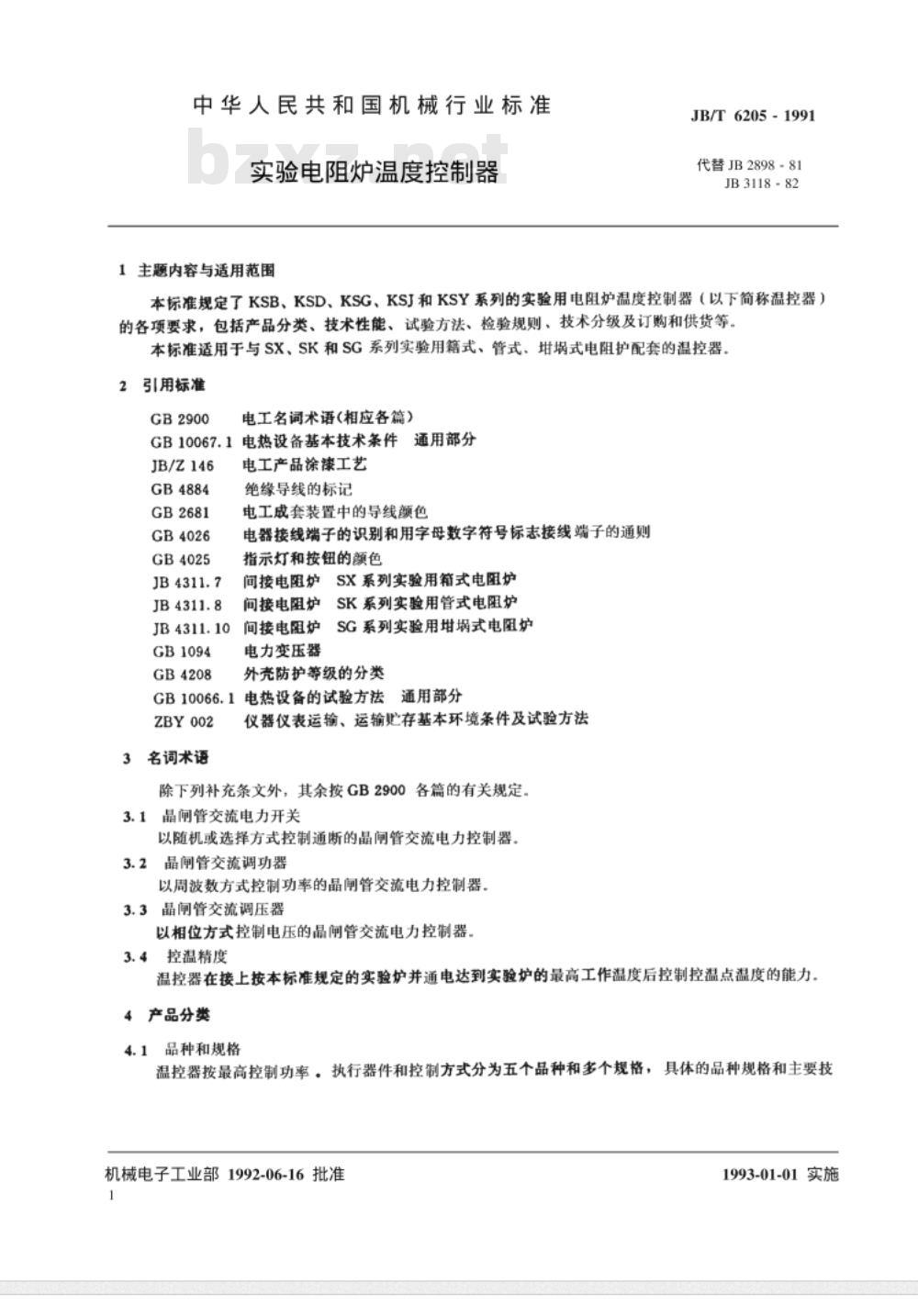

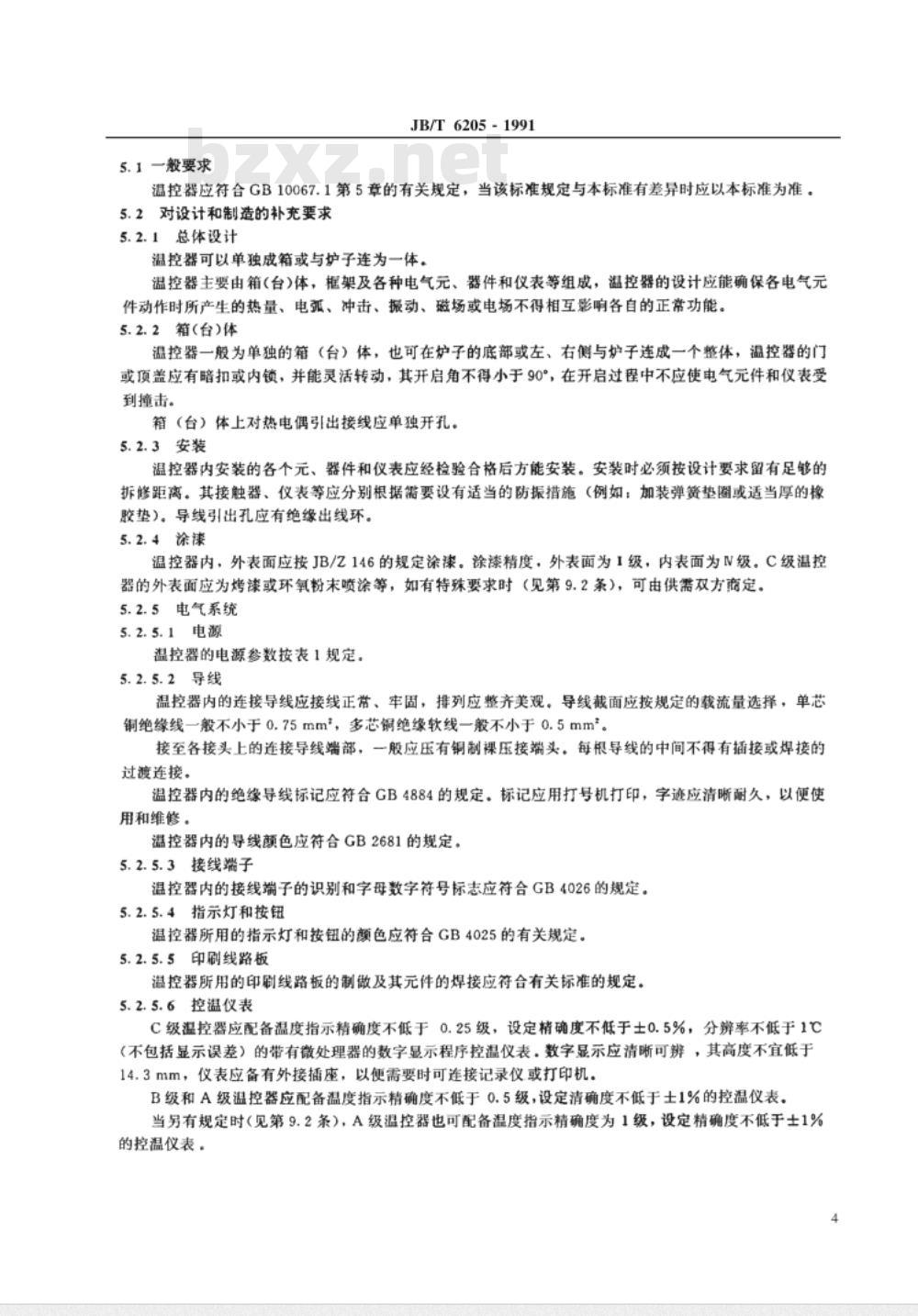

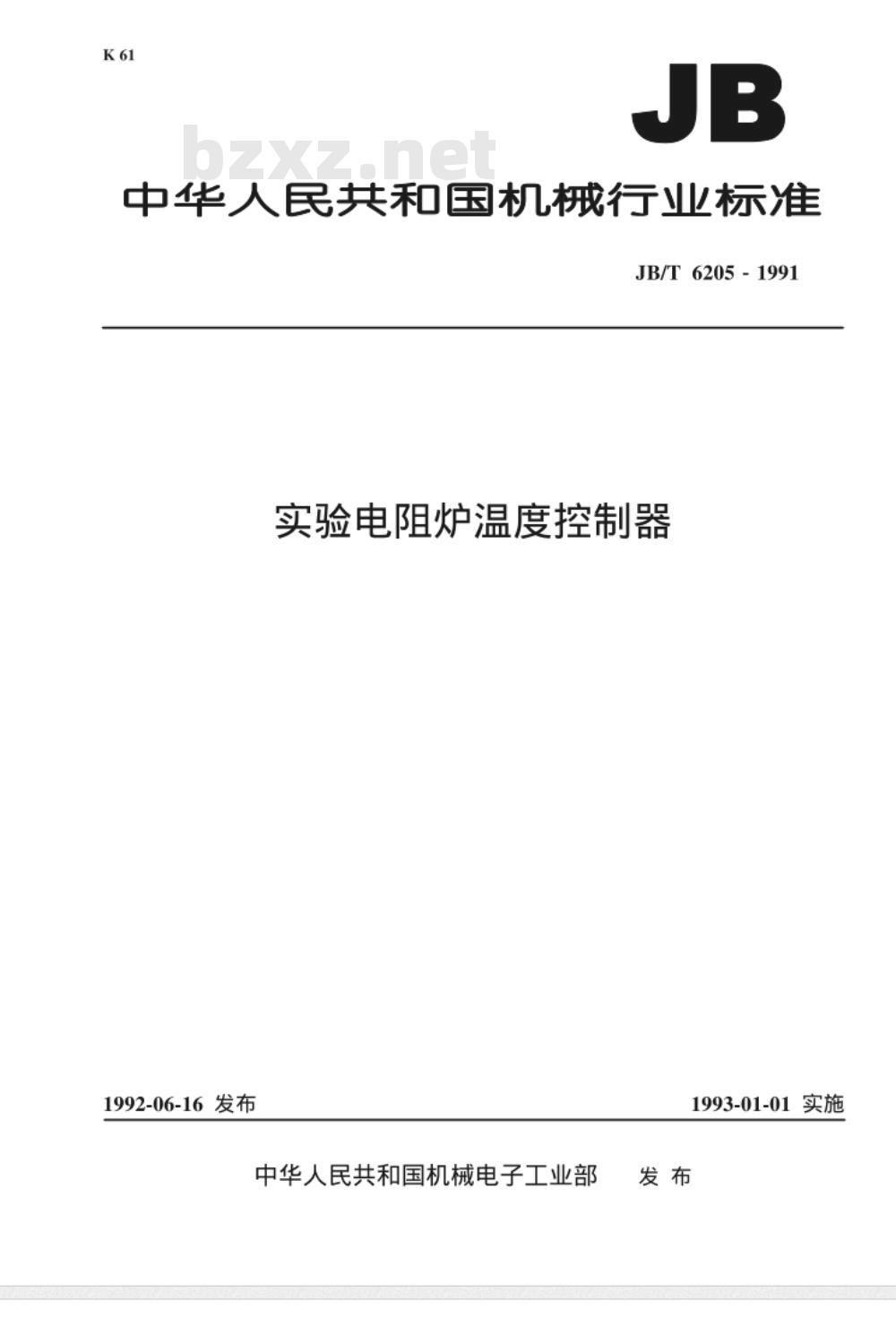

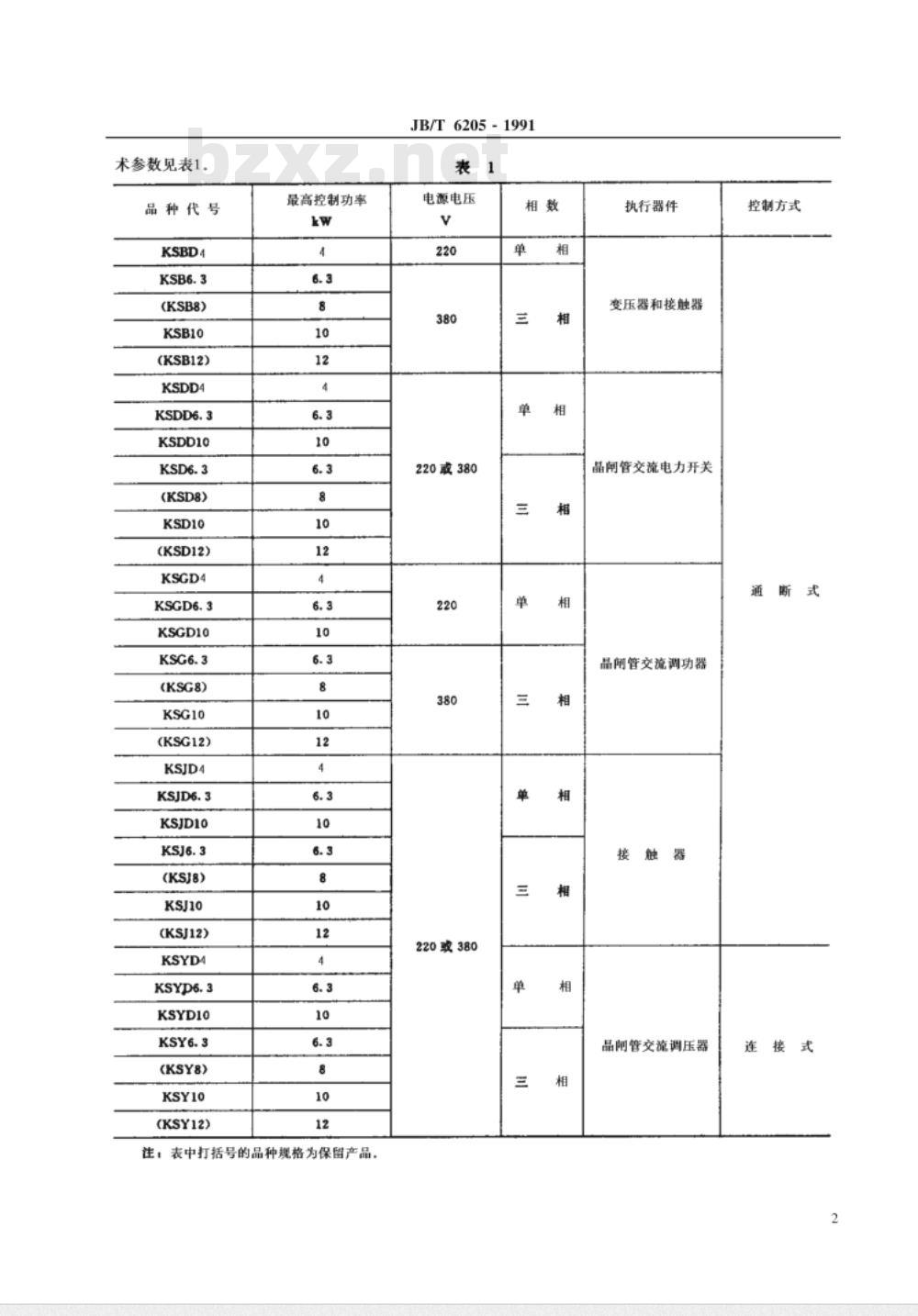

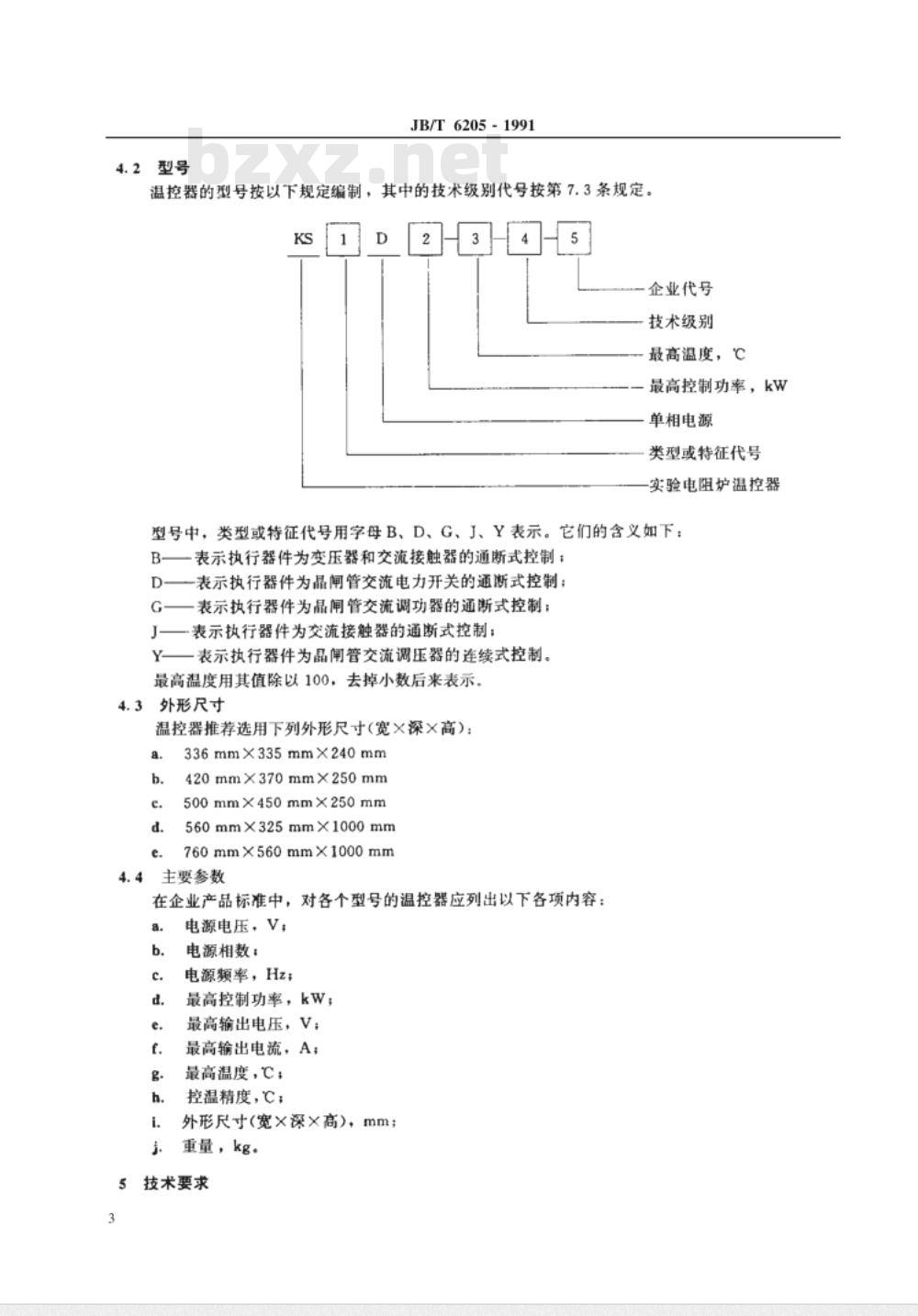

中华人民共和国机械行业标准 JB/T 6205-1991 实验电阻炉温度控制器 1992-06-16发布 1993-01-01实施 1 主题内容与适用范围 本标准规定了KSB、KSD、KSG、KSJ和KSY系列的实验用电阻炉温度控制器（以下简称温控器）的各项要求，包括产品分类、技术性能、试验方法、检验规则、技术分级及订购和供货等。 本标准适用于与SX、SK和SG系列实验用箱式、管式、璃式电阻炉配套的温控器。 本标准代替JB2898-81和JB3118-82。 2 规范性引用文件 本标准引用了下列文件： - GB2900 电工名词术语（相应各篇） - GB10067.1 电热设备基本技术条件通用部分 - JB/Z146 电工产品涂漆工艺 - GB4884 绝缘导线的标记 - GB2681 电工成套装置中的导线颜色 - GB4026 电器接线端子的识别和用字母数字符号标志接线端子的通则 - GB4208 外壳防护等级的分类 3 温控器的技术要求 3.1 控温精度 温控器在接上按本标准规定的实验炉并通电达到实验炉的最高工作温度后，控制控温点温度的能力。 3.2 产品分类 温控器按最高控制功率、执行器件和控制方式分为五个品种和多个规格，具体的品种、规格和主要技术参数见表1。 表1 品种规格及技术参数 | 品种代号 | 最高控制功率 (kW) | 电源电压 (V) | 相数 | 执行器件 | 控制方式 | |----------|-------------------|--------------|------|------------------|-------------| | KSBD4 | 6.3 | 220 | 单相 | 变压器和接触器 | 通断式 | | KSB6.3 | 8 | 380 | 三相 | 晶闸管交流电力开关 | 通断式 | | KSB8 | 10 | 220或380 | 单/三相 | 晶闸管交流调功器 | 调功式 | 注：表中打括号的品种规格为保留产品。 4 型号编制 4.1 温控器的型号按以下规定编制，其中的技术级别代号按第7.3条规定。 型号示例：KSD234-5 - KSD为系列代号，234为控制器的技术参数，5为技术级别。 4.2 温控器的类型或特征代号用字母B、D、G、J、Y表示，表示不同的执行器件和控制方式： - B：变压器和交流接触器的通断式控制 - D：晶闸管交流电力开关的通断式控制 - G：晶闸管交流调功器的通断式控制 - J：交流接触器的通断式控制 - Y：晶闸管交流调压器的连续式控制 4.3 外形尺寸 温控器推荐选用下列外形尺寸（宽×深×高）： - 336mm × 335mm × 240mm - 420mm × 370mm × 250mm - 500mm × 450mm × 250mm
