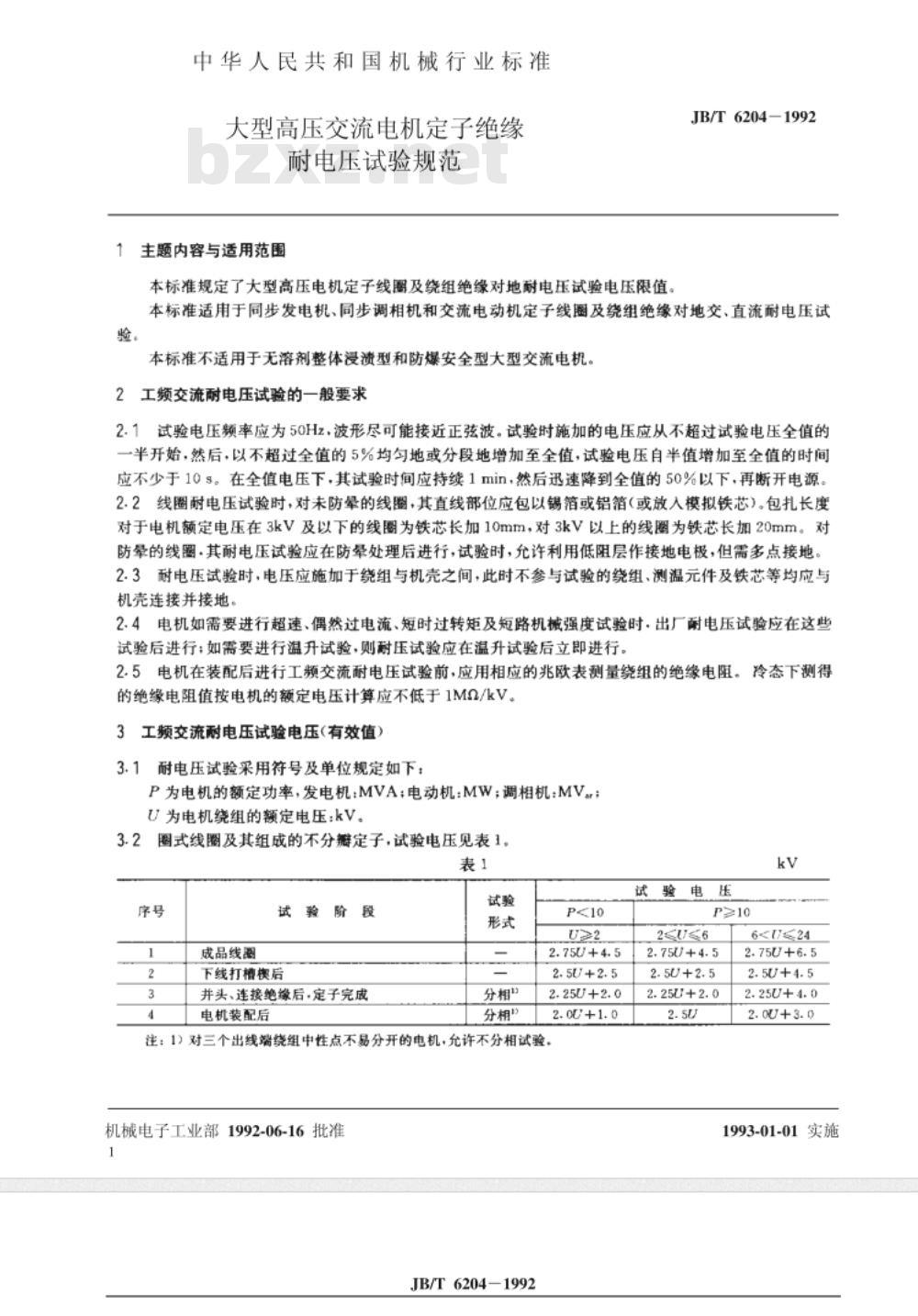

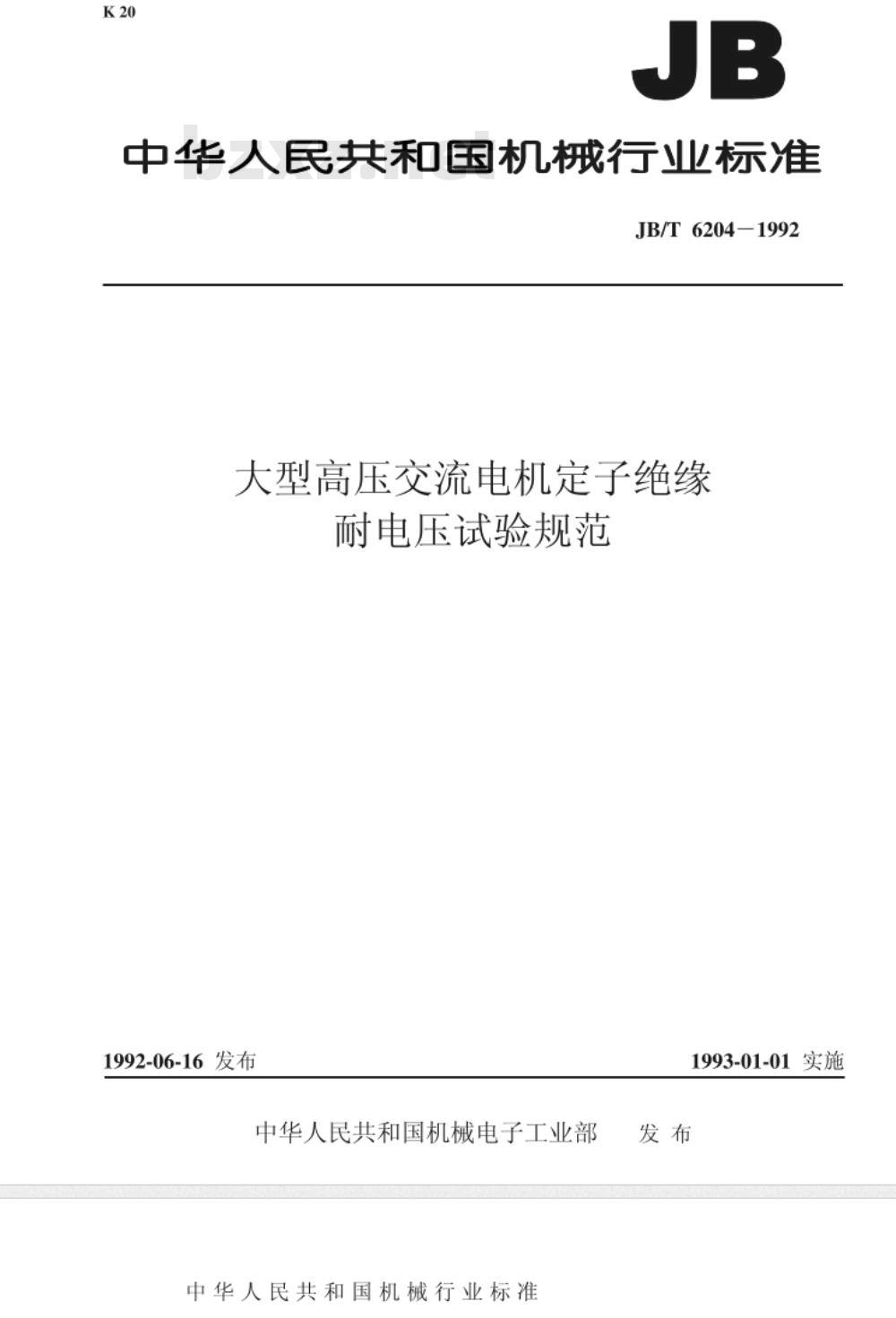

中华人民共和国机械行业标准 JB/T 6204-1992 大型高压交流电机定子绝缘耐电压试验规范 1992-06-16发布 1993-01-01实施 1 主题内容与适用范围 本标准规定了大型高压交流电机定子线圈及绕组绝缘对地耐电压试验电压限值。本标准适用于同步发电机、同步调相机和交流电动机定子线圈及绕组绝缘对地的交、直流耐电压试验。 本标准不适用于无溶剂整体浸渍型和防爆安全型大型交流电机。 2 工频交流耐电压试验的一般要求 2.1 试验电压频率应为50Hz，波形应尽可能接近正弦波。试验时施加的电压应从不超过试验电压全值的一半开始，然后以不超过全值5%的幅度均匀或分段增加至全值。从半值升至全值的时间应不少于10s。在全值电压下应持续1min，然后迅速降至全值的50%以下，再断开电源。 2.2 线圈耐电压试验时，对未防晕的线圈，其直线部分应包以锡箔或铝箔（或放入模拟铁芯）。包扎长度：额定电压3kV及以下为铁芯长度加10mm，3kV以上为铁芯长度加20mm。对于已防晕处理的线圈，应在防晕处理后进行试验，可利用低阻层作为接地电极，但需多点接地。 2.3 耐电压试验时，电压应施加于绕组与机壳之间。不参与试验的绕组、测温元件及铁芯等均应与机壳连接并接地。 2.4 若电机需进行超速、短时过电流、短时过转矩及短路机械强度试验，则出厂耐电压试验应在上述试验后进行；如需进行温升试验，则耐电压试验应在温升试验后立即进行。 2.5 电机装配后进行工频交流耐电压试验前，应使用兆欧表测量绕组绝缘电阻。冷态绝缘电阻按额定电压计算应不低于1MΩ/kV。 3 工频交流耐电压试验电压（有效值） 3.1 符号及单位： P——电机额定功率（发电机：MVA；电动机：MW；调相机：Mvar）； U——电机绕组额定电压（kV）。 3.2 圈式线圈及其组成的不分瓣定子试验电压（见表1）： 试验阶段包括：成品线圈、下线打槽后、并头连接绝缘后（定子完成）、电机装配后。 试验形式：分相。 当P<10且U≥2时： - 成品线圈：2.75U+4.5 - 下线后：2.5U+2.5 - 定子完成：2.25U+2.0 - 装配后：2.0U+1.0 当P≥10时： - 2≤U≤6：2.75U+4.5、2.5U+2.5、2.25U+2.0、2.5U - 6
