标准分类号
中标分类号:电工>>旋转电机>>K25防爆电机
关联标准
采标情况:eqv IEC 79,DIN EN50014
出版信息
出版社:机械工业出版社
页数:16页
标准价格:17.0 元
出版日期:1993-01-01
相关单位信息
起草人:项索琴、王宛丽、杨菊珍、王秀芬、张幼光
起草单位:南阳防爆电气研究所、天津第二微电机厂
提出单位:机械电了工业部南阳防爆电气研究所
发布部门:中华人民共和国机械电子工业部
标准简介
本标准规定了YASO系列小功率增安型三相异步电动机的型式、基本参数与尺寸、技术要求、试验方法与检验规则及标志与包装的要求。本标准适用于YASO系列小功率增安型三相异步电动机(机座号56~90)(以下简称电动机),凡履本系列电动机所派生的各种系列电动机也可参照执行。本系列电动机的防爆性能应符合GB3836.3的规定,制成增安型,防爆标志为elT1、elT2与elT3,分别适用于工厂中具有温度组别为T1、T2与T3组爆炸性混合物,并具有轻微腐蚀介质的场所。 JB/T 6200-1992 YASO系列小功率增安型三相异步电动机 技术条件( 机座号56~90) JB/T6200-1992
标准内容

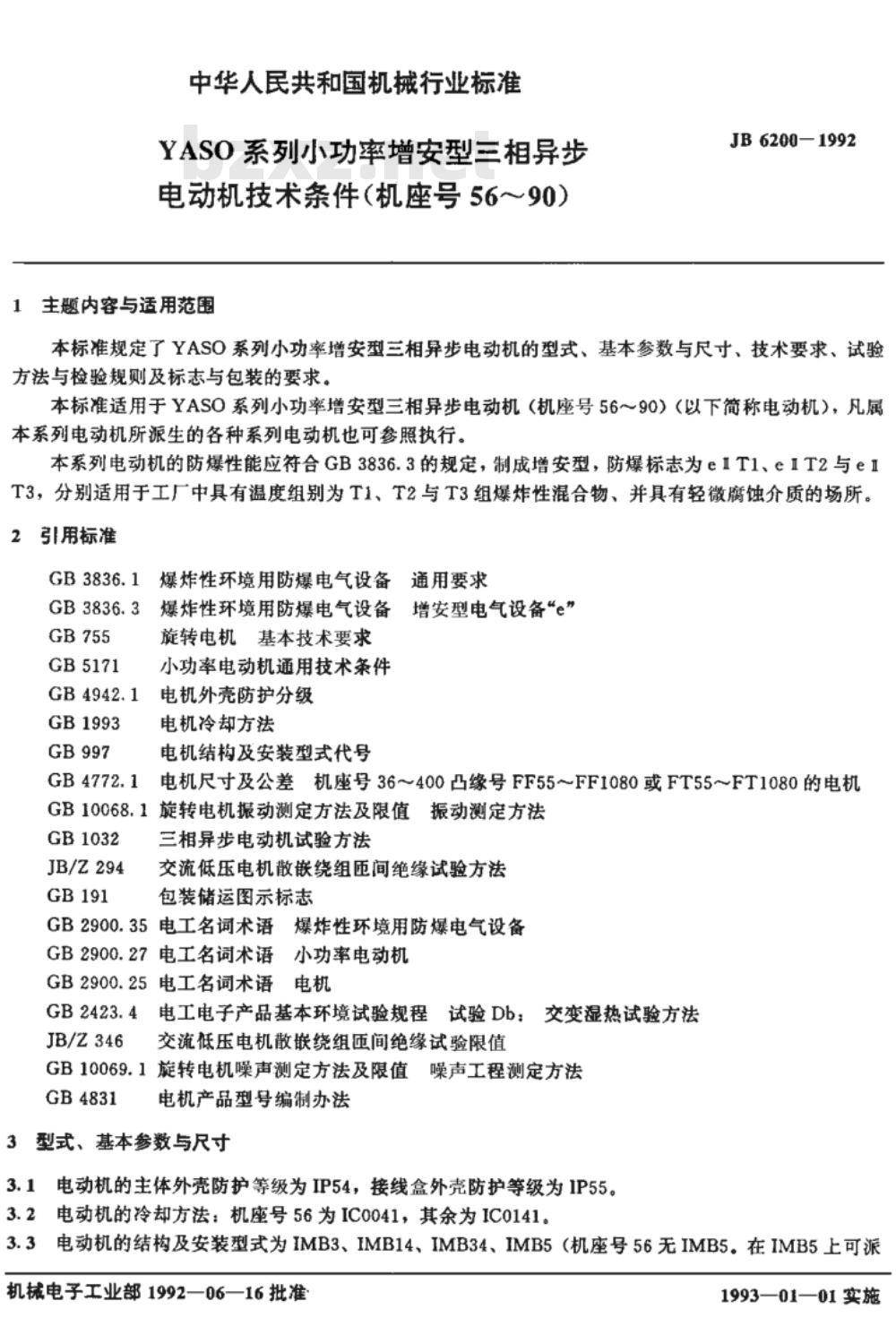

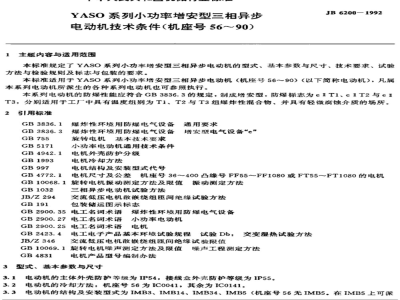

中华人民共和国机械行业标准YASO系列小功率增安型三相异步电动机技术条件(机座号56~90)
1 主题内容与适用范围
本标准规定了YASO系列小功率增安型三相异步电动机的型式、基本参数与尺寸、技术要求、试验方法与检验规则及标志与包装的要求。本标准适用于YASO系列小功率增安型三相异步电动机(机座号56~90)(以下简称电动机),凡属本系列电动机所派生的各种系列电动机也可参照执行。本系列电动机的防爆性能应符合GB3836.3的规定,制成增安型,防爆标志为eT1、eT2与eT3,分别适用于工厂中具有温度组别为T1、T2与T3组爆炸性混合物、并具有轻微腐蚀介质的场所。
2 引用标准
GB3836.1 爆炸性环境用防爆电气设备通用要求
GB3836.3 爆炸性环境用防爆电气设备增安型电气设备
GB755 旋转电机基本技术要求
GB5171 小功率电动机通用技术条件
GB4942.1 电机外壳防护分级
GB1993 电机冷却方法
GB4772.1 电机尺寸及公差
GB10068.1 旋转电机振动测定方法及限值
GB2900.35 电工名词术语爆炸性环境用防爆电气设备
GB2423.4 电工电子产品基本环境试验规程试验
GB10069.1 旋转电机噪声测定方法及限值
3 型式、基本参数与尺寸
电动机的主体外壳防护等级为IP54,接线盒外壳防护等级为IP55。
3.1 电动机的冷却方法:机座号56为IC0041,其余为IC0141。
3.2 电动机的结构及安装型式为IMB3、IMB14、IMB34、IMB5(机座号56无IMB5)。
3.3 电动机的定额是以连续工作制(S1)为基准的连续定额。
3.4 电动机的额定频率为50Hz,额定电压为380V。
3.5 电动机应按下列额定功率制造:60、90、120、180、250、370、550、750、1100、1500、2200W。

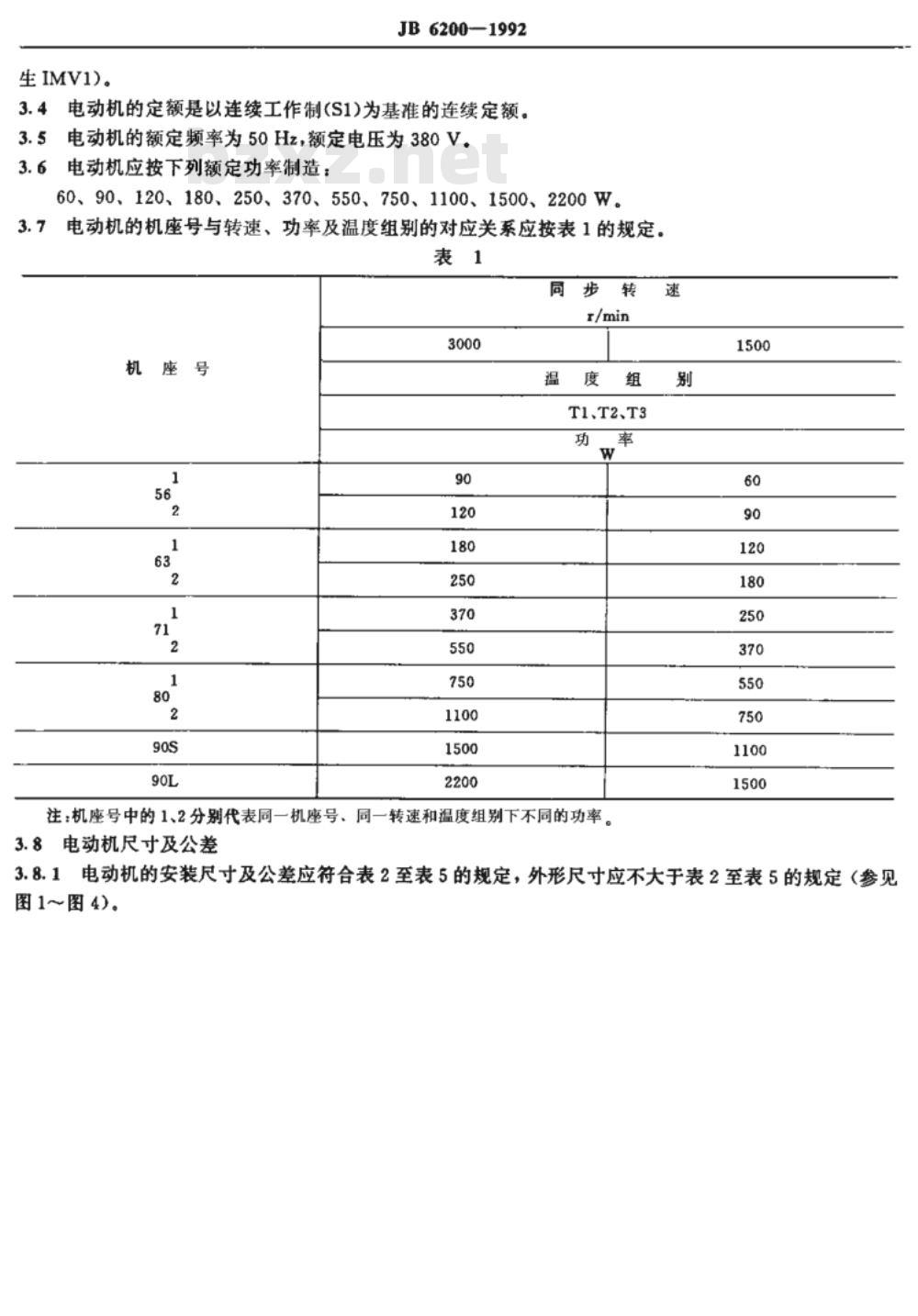

3.6 电动机的机座号与转速、功率及温度组别的对应关系应按表1的规定。
3.7 电动机尺寸及公差

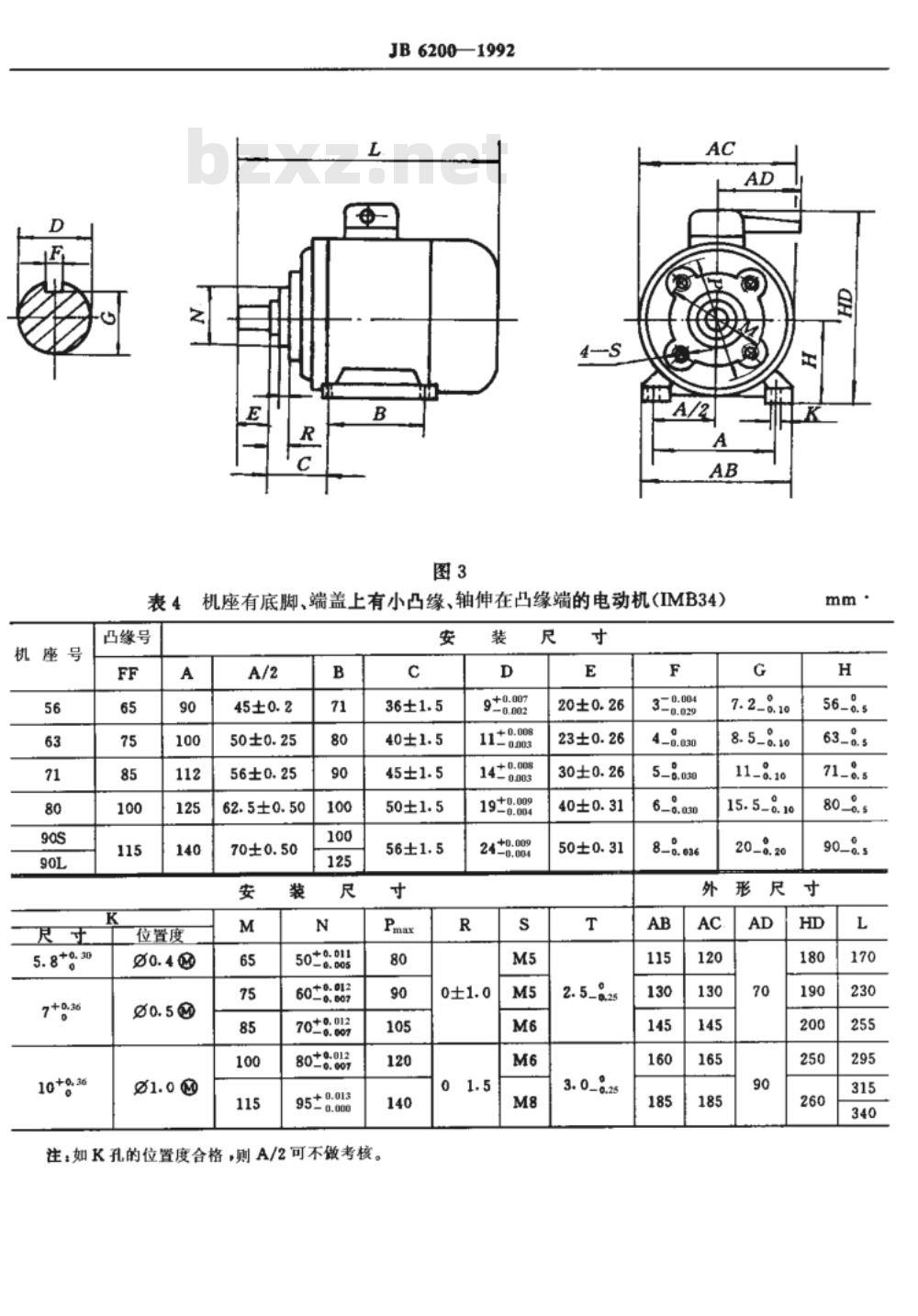

电动机的安装尺寸及公差应符合表2至表5的规定,外形尺寸应不大于表2至表5的规定(参见图1~图4)。
表1 同步转速1/min:3000,机座号对应的功率和温度组别为T1、T2、T3。
表2 至表5 电动机安装尺寸及公差(详细规格请参见标准图示)
