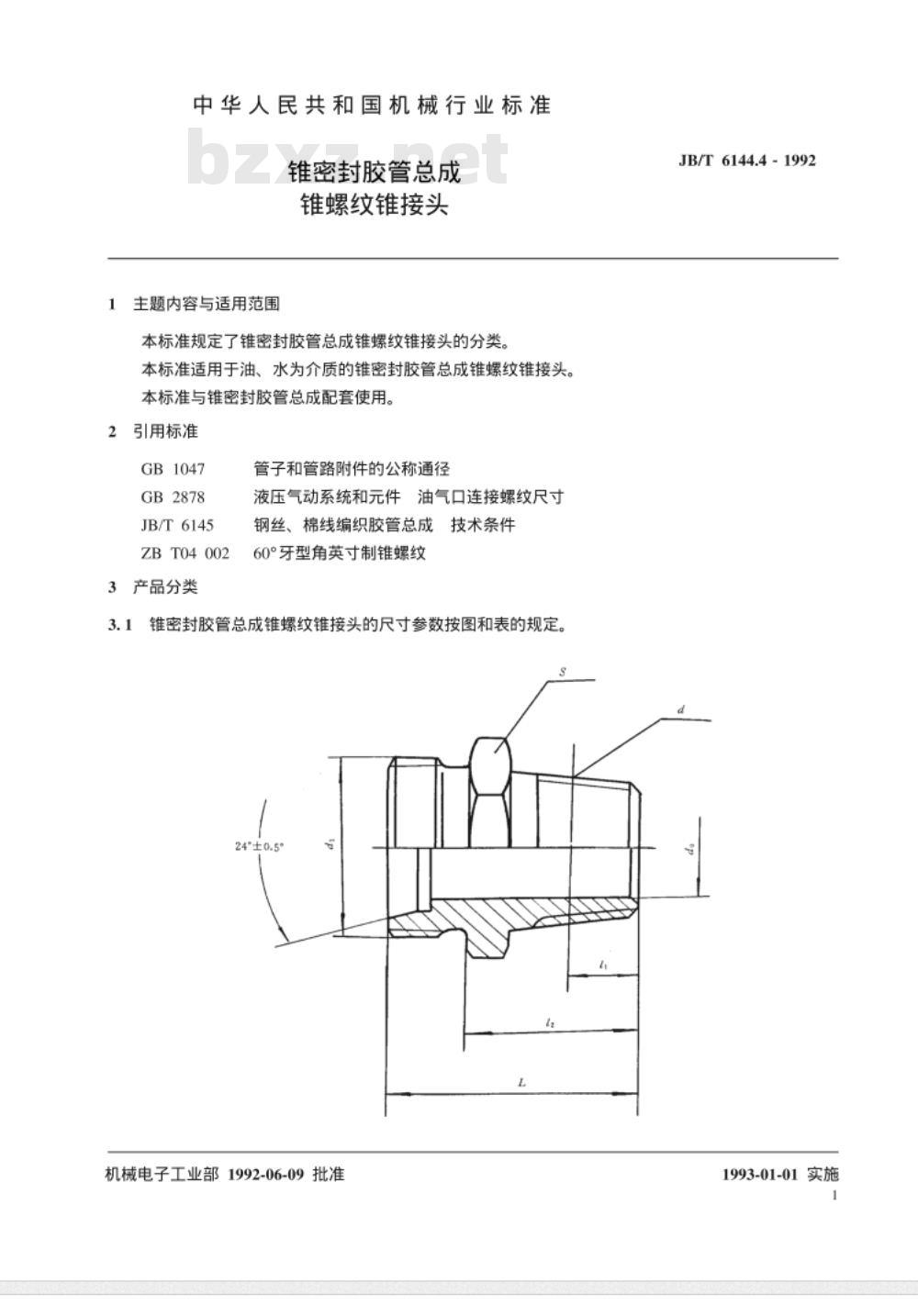

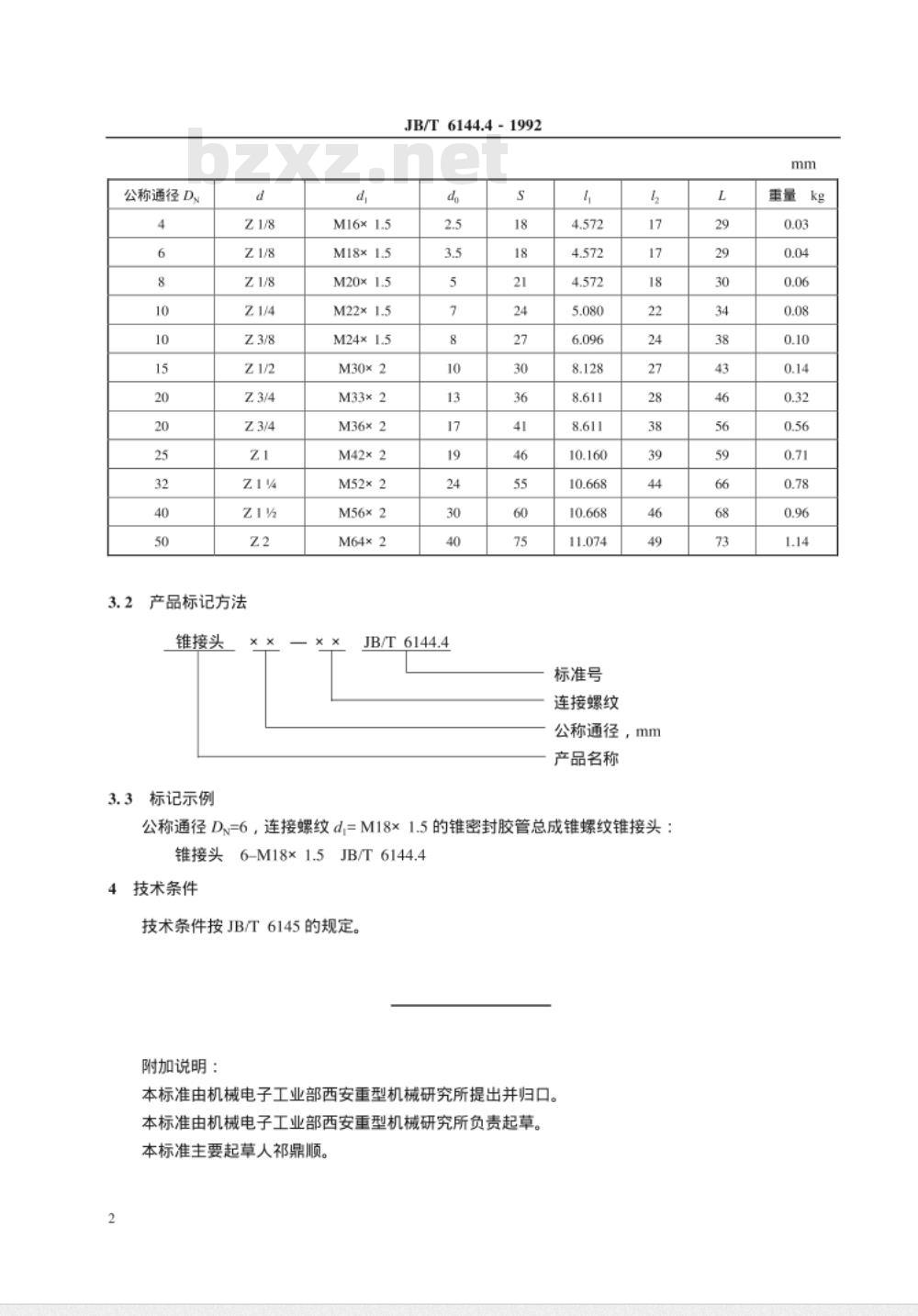

中华人民共和国机械行业标准 JB/T6144.4-1992 锥密封胶管总成 锥螺纹锥接头 1992年6月9日发布 1993年1月1日实施 1 范围 本标准规定了锥密封胶管总成锥螺纹锥接头的分类。适用于油、水为介质的锥密封胶管总成锥螺纹锥接头。本标准与锥密封胶管总成配套使用。 2 规范性引用文件 GB 1047, GB 2878, JB/T 6145, ZB T04 002 3 产品分类 3.1 管子和管路附件的公称通径。液压气动系统和元件油气口连接螺纹尺寸，钢丝、棉线编织胶管总成技术条件。60°牙型角英寸制锥螺纹。锥密封胶管总成锥螺纹锥接头的尺寸参数按图和表的规定。 3.2 锥接头的标记示例 产品标记方法：M16×1.5, M18×1.5, M20×1.5, M22×1.5, M24×1.5, M30×2, M33×2, M36×2, M42×2, M52×2, M56×2, M64×2。 4 技术条件 本标准的技术条件按照JB/T 6145的规定。 附加说明：本标准由机械电子工业部西安重型机械研究所提出并归口。主要起草人：祁鼎顺。 本标准涉及锥密封胶管总成锥螺纹锥接头的尺寸、技术要求和标记方法等内容，适用于多种尺寸的锥密封胶管总成锥螺纹锥接头的技术应用。
