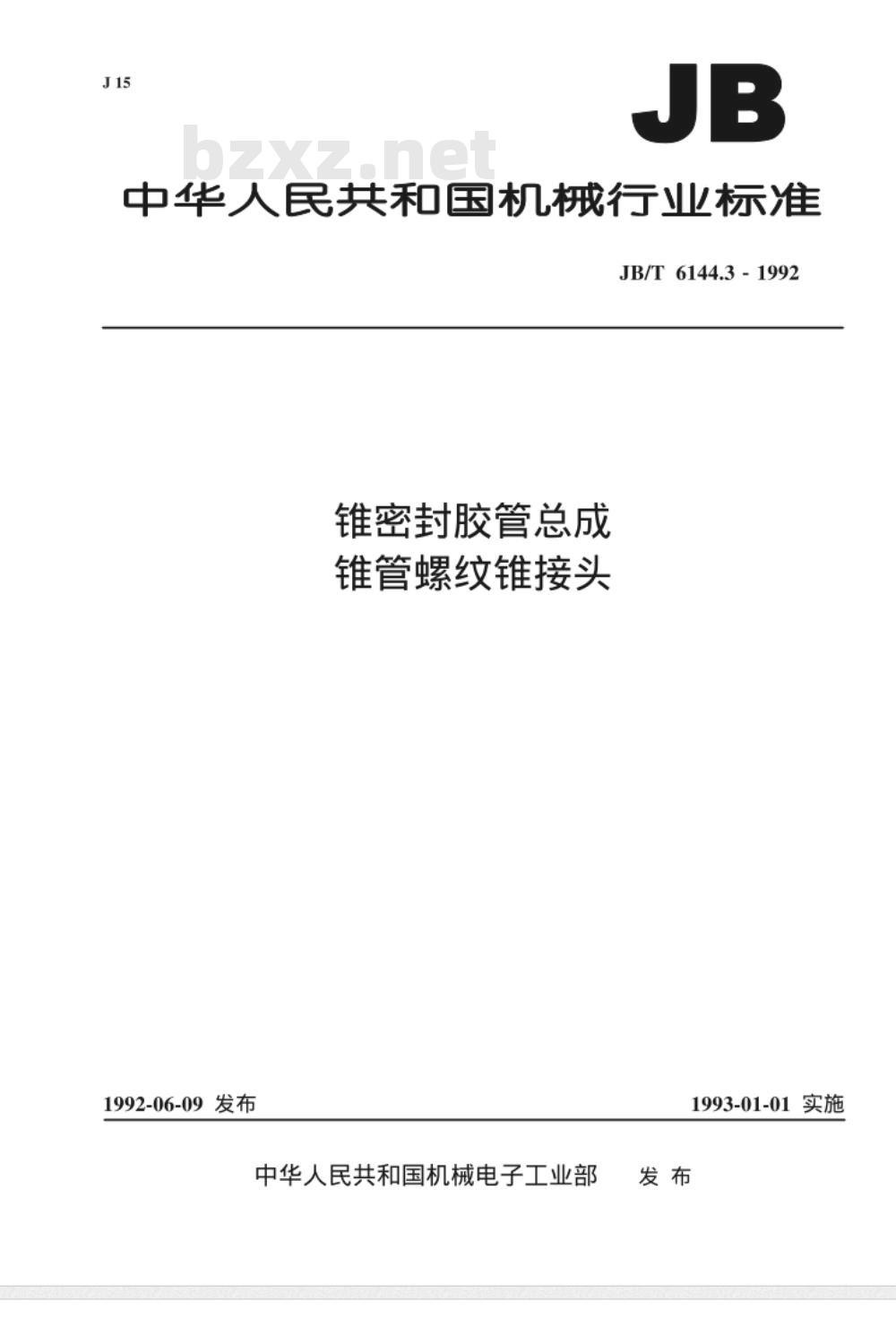

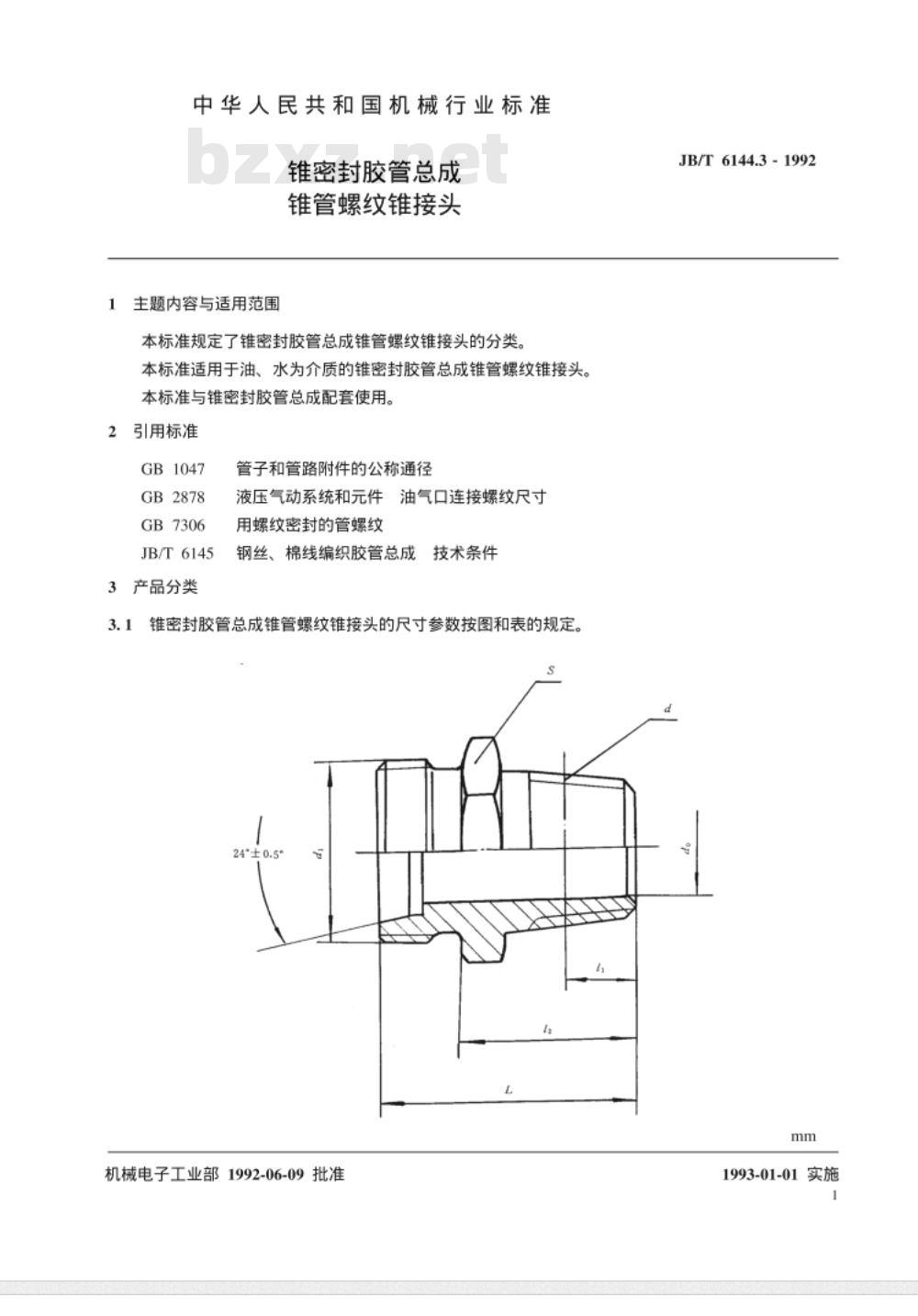

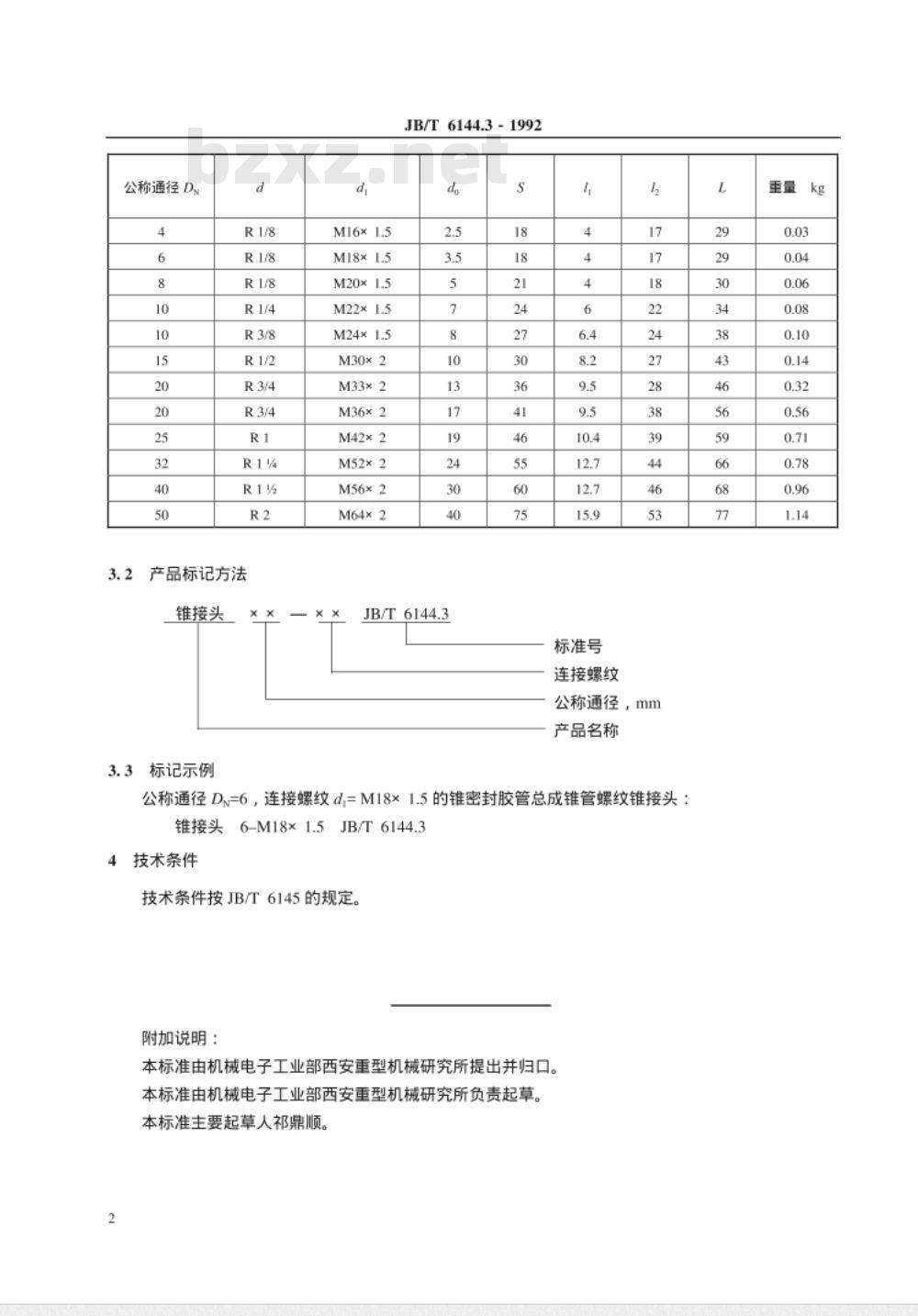

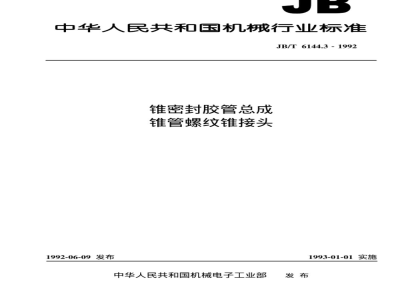

中华人民共和国机械行业标准 JB/T6144.3-1992 锥密封胶管总成 锥管螺纹锥接头 1992-06-09发布 1993-01-01实施 1 范围 本标准规定了锥密封胶管总成锥管螺纹锥接头的分类，适用于油、水为介质的锥密封胶管总成锥管螺纹锥接头。本标准与锥密封胶管总成配套使用。 2 引用标准 GB 1047, GB 2878, GB 7306, JB/T 6145 3 产品分类 3.1 管子和管路附件的公称通径，液压气动系统和元件油气口连接螺纹尺寸用螺纹密封的管螺纹，钢丝、棉线编织胶管总成技术条件，锥密封胶管总成锥管螺纹锥接头的尺寸参数按图和表的规定。 3.2 锥接头的尺寸和标记示例 产品标记方法：M16×1.5, M18×1.5, M20×1.5, M22×1.5, M24×1.5, M30×2, M33×2, M36×2, M42×2, M52×2, M56×2, M64×2。 3.3 标记示例：如M18×1.5，JB/T6144.3-1992。 4 技术条件 技术条件按JB/T 6145的规定。 附加说明：本标准由机械电子工业部西安重型机械研究所提出并归口，由西安重型机械研究所负责起草，主要起草人鼎顺。 本标准适用于各种尺寸的锥密封胶管总成锥管螺纹锥接头的技术要求、标记、尺寸和接头类型等内容。
