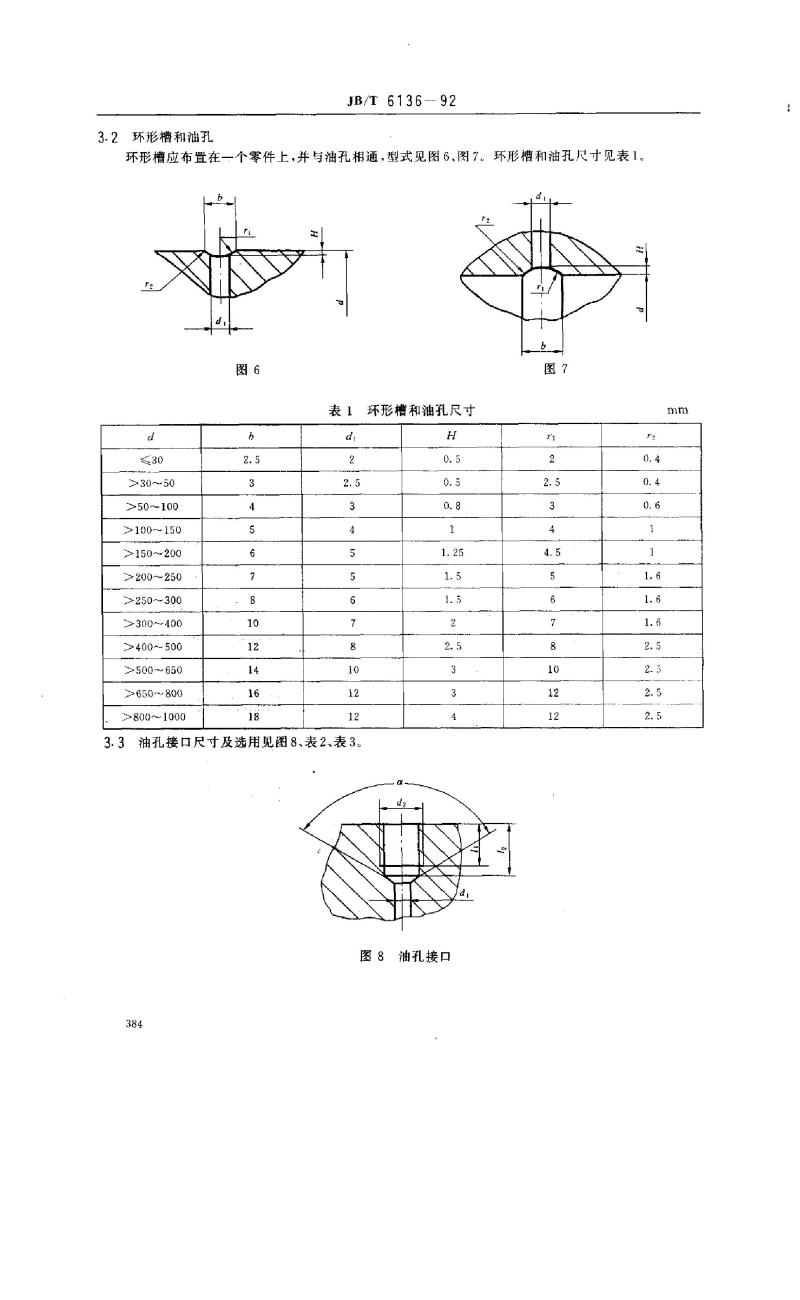

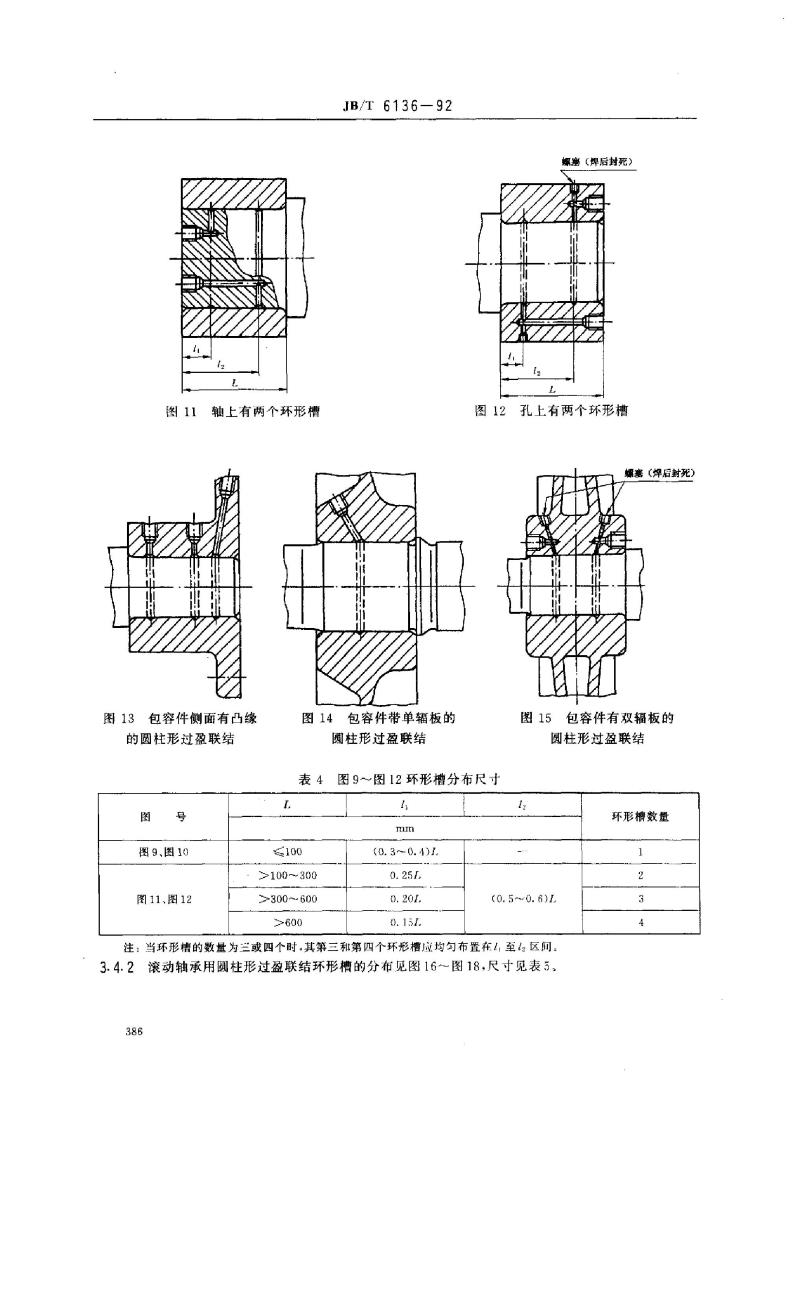

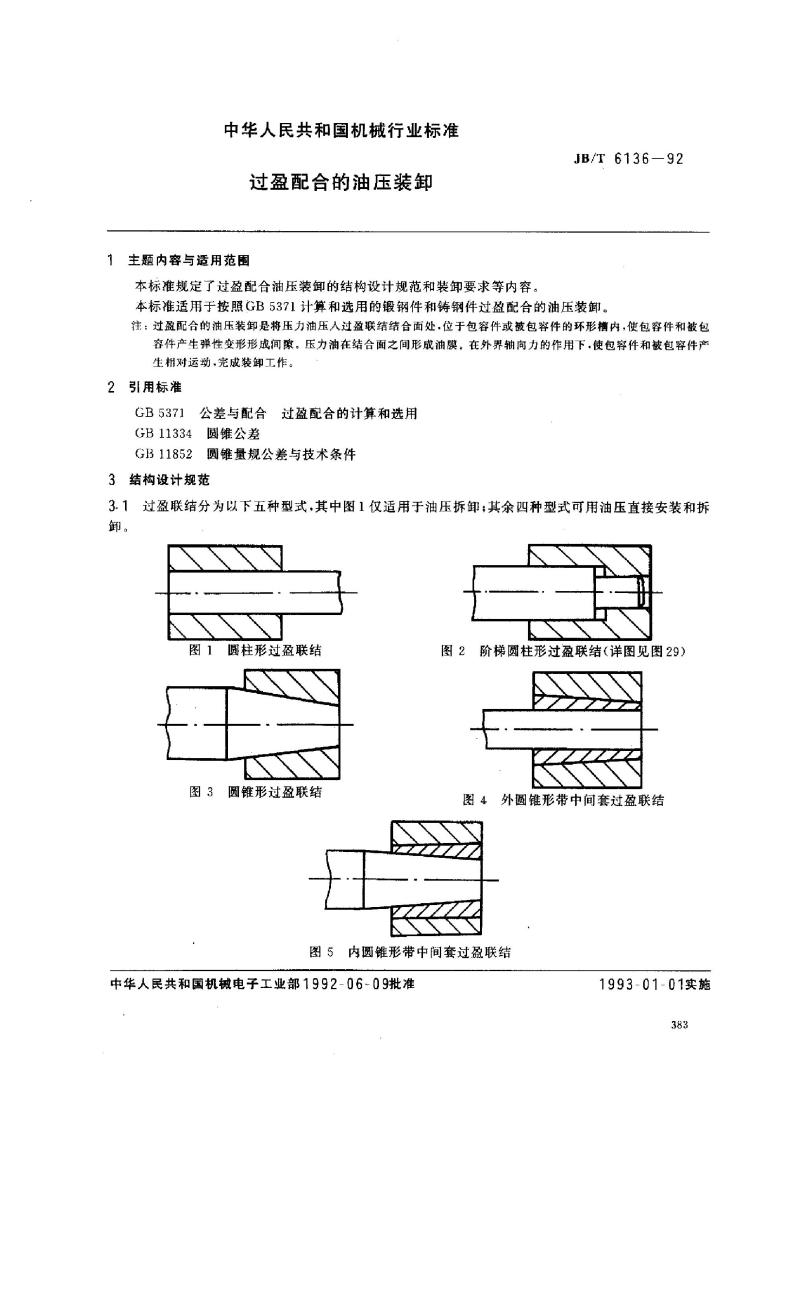

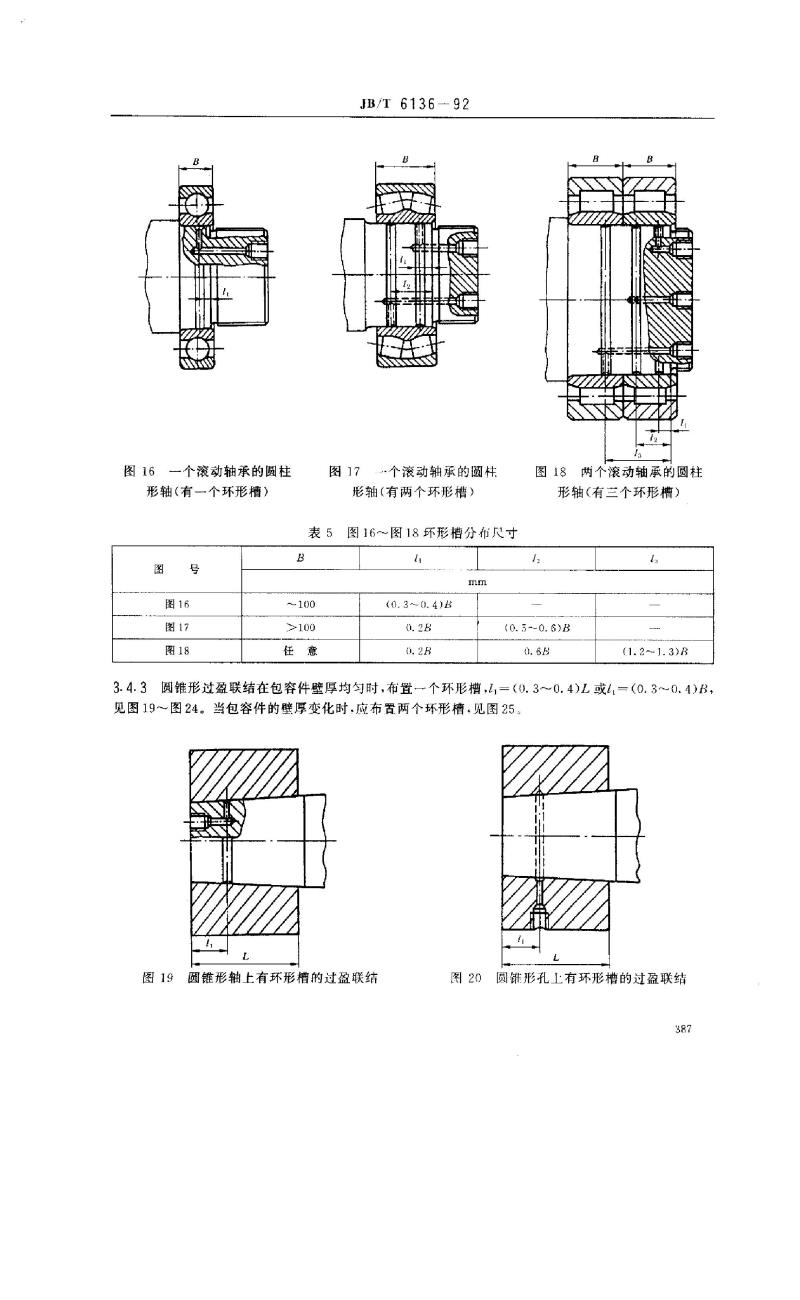

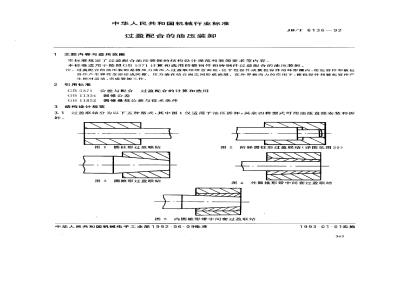

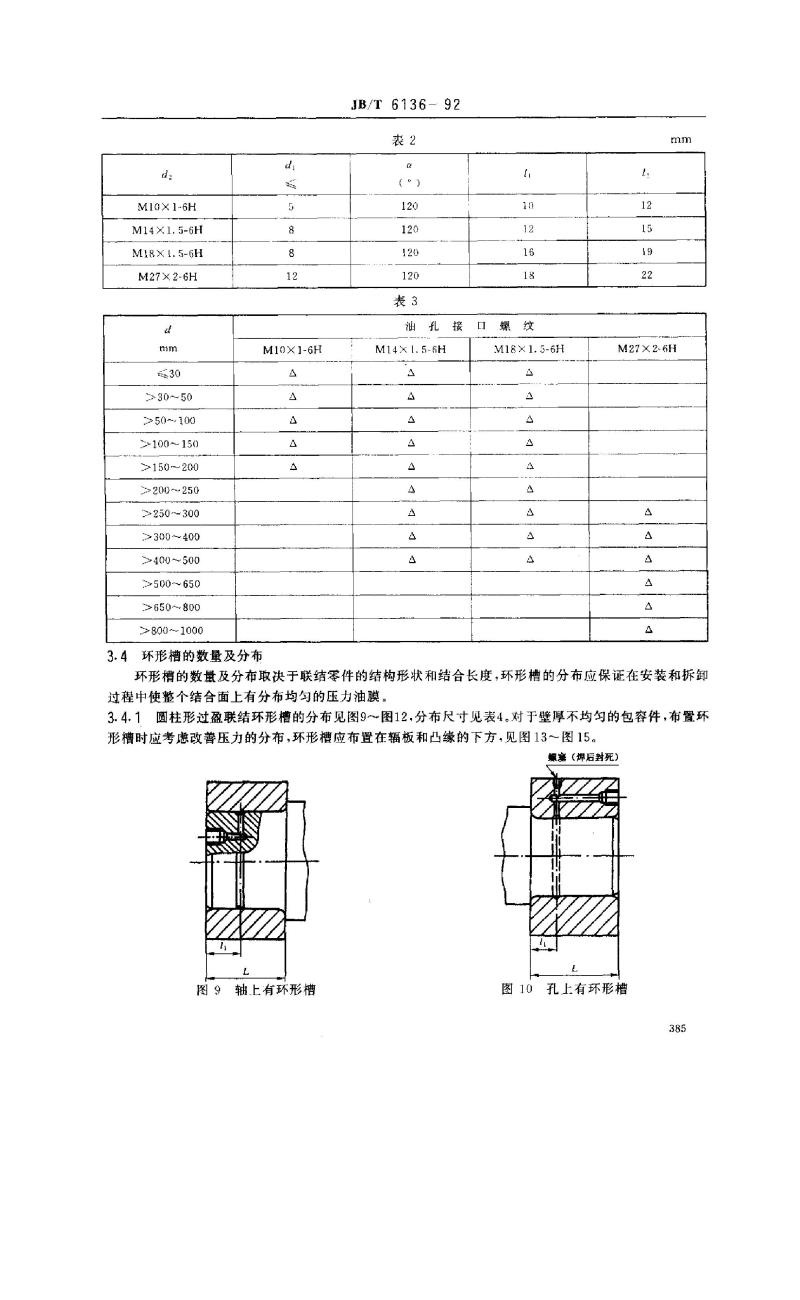

中华人民共和国机械行业标准 JB/T 6136-92 过盈配合的油压装卸 1992-06-09发布 中华人民共和国机械电子工业部 1993-01-01实施 1 主题内容与适用范围 本标准规定了过盈配合油压装卸的结构设计规范和装卸要求等内容。适用于按照GB5371计算和选用的锻钢件和铸钢件过盈配合的油压装卸。注：过盈配合的油压装卸是将压力油压入过盈联结结合面处，位于包容件或被包容件的环形槽内，使包容件和被包容件产生弹性变形形成间隙。压力油在结合面之间形成油膜，在外界轴向力的作用下使包容件和被包容件产生相对运动，完成装卸工作。 2 引用标准 - GB5371 公差与配合过盈配合的计算和选用圆锥公差 - GB11334 圆锥量规公差与技术条件 - GB11852 圆锥量规公差与技术条件 3 结构设计规范 3.1 过盈联结分为以下五种型式，其中图1仅适用于油压拆卸；其余四种型式可用油压直接安装和拆卸。 - 图1 圆柱形过盈联结 - 图2 阶梯圆柱形过盈联结（详图见图29） - 图3 圆锥形过盈联结 - 图4 外圆锥形带中间套过盈联结 - 图5 内圆锥形带中间套过盈联结 3.2 环形槽和油孔 环形槽应布置在一个零件上，并与油孔相通，型式见图6、图7。环形槽和油孔尺寸见表1。 3.3 油孔接口尺寸及选用见图8、表2、表3。 3.4 环形槽的数量及分布 环形槽的数量及分布取决于联结零件的结构形状和结合长度，环形槽的分布应保证在安装和拆卸过程中使整个结合面上有分布均匀的压力油膜。 3.4.1 圆柱形过盈联结环形槽的分布见图9~图12，分布尺寸见表4。 3.4.2 滚动轴承用圆柱形过盈联结环形槽的分布见图16~图18，尺寸见表5。 附录A：变速器的承载能力及选用（补充件） 附录B：变速器载荷分类（参考件）
