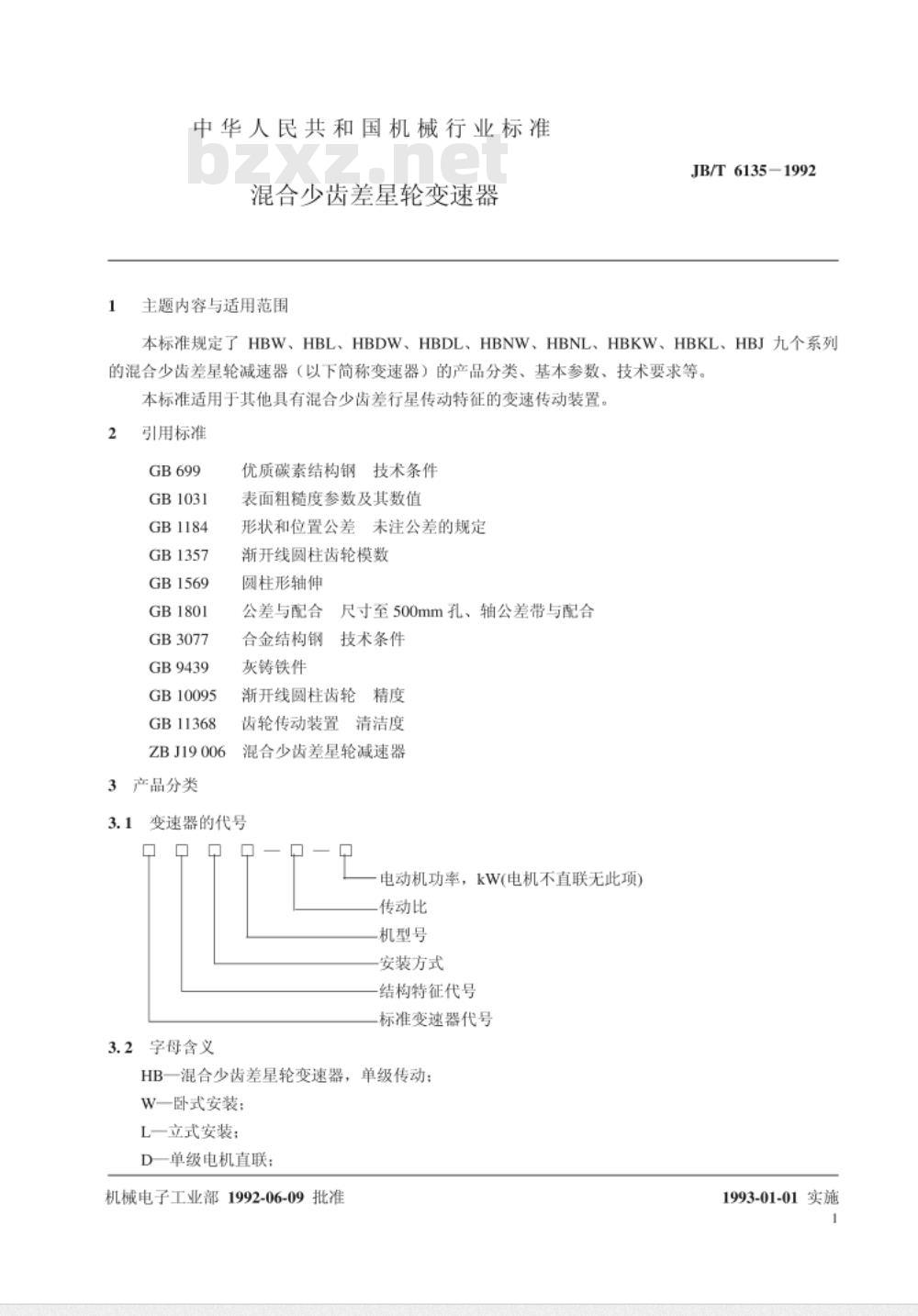

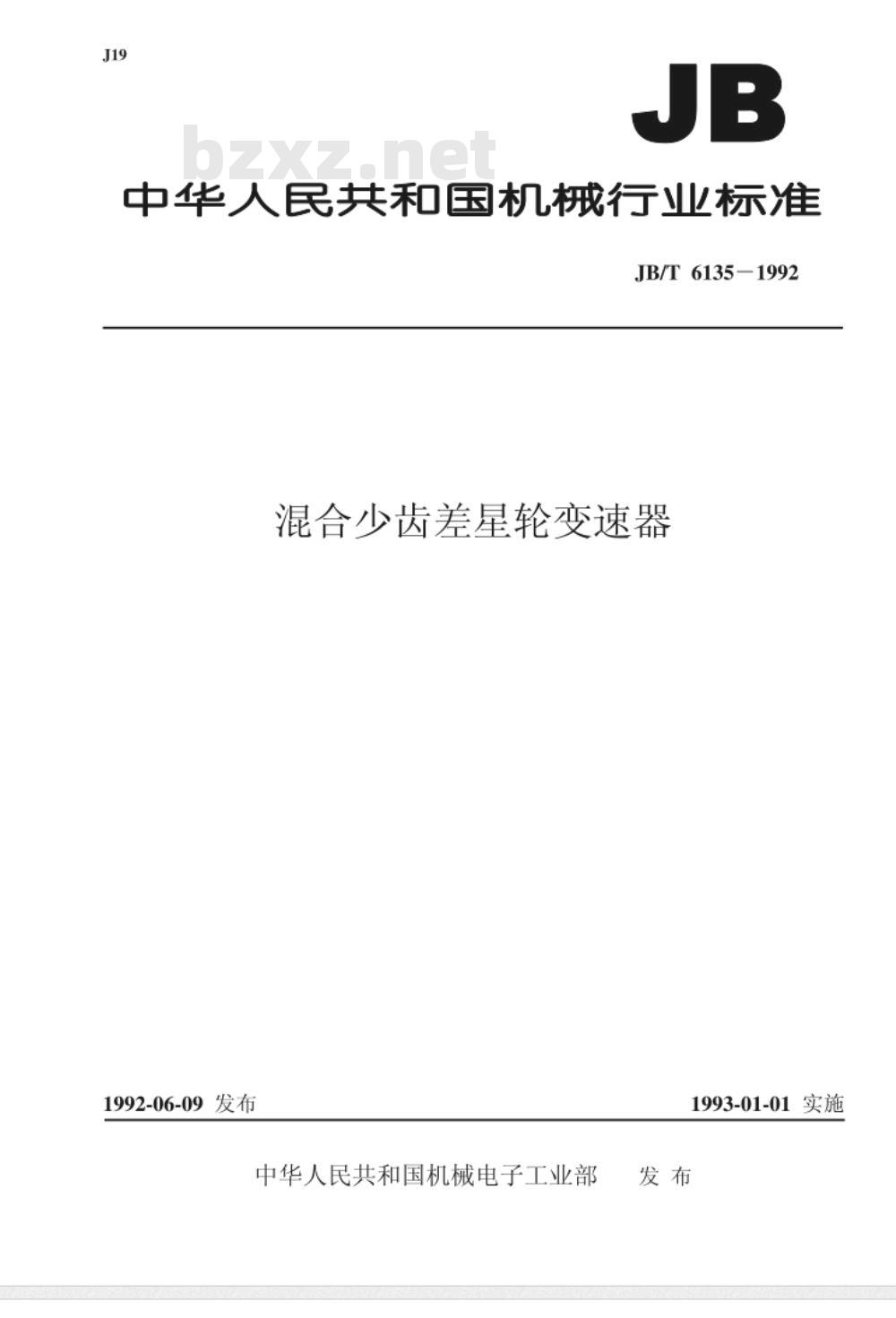

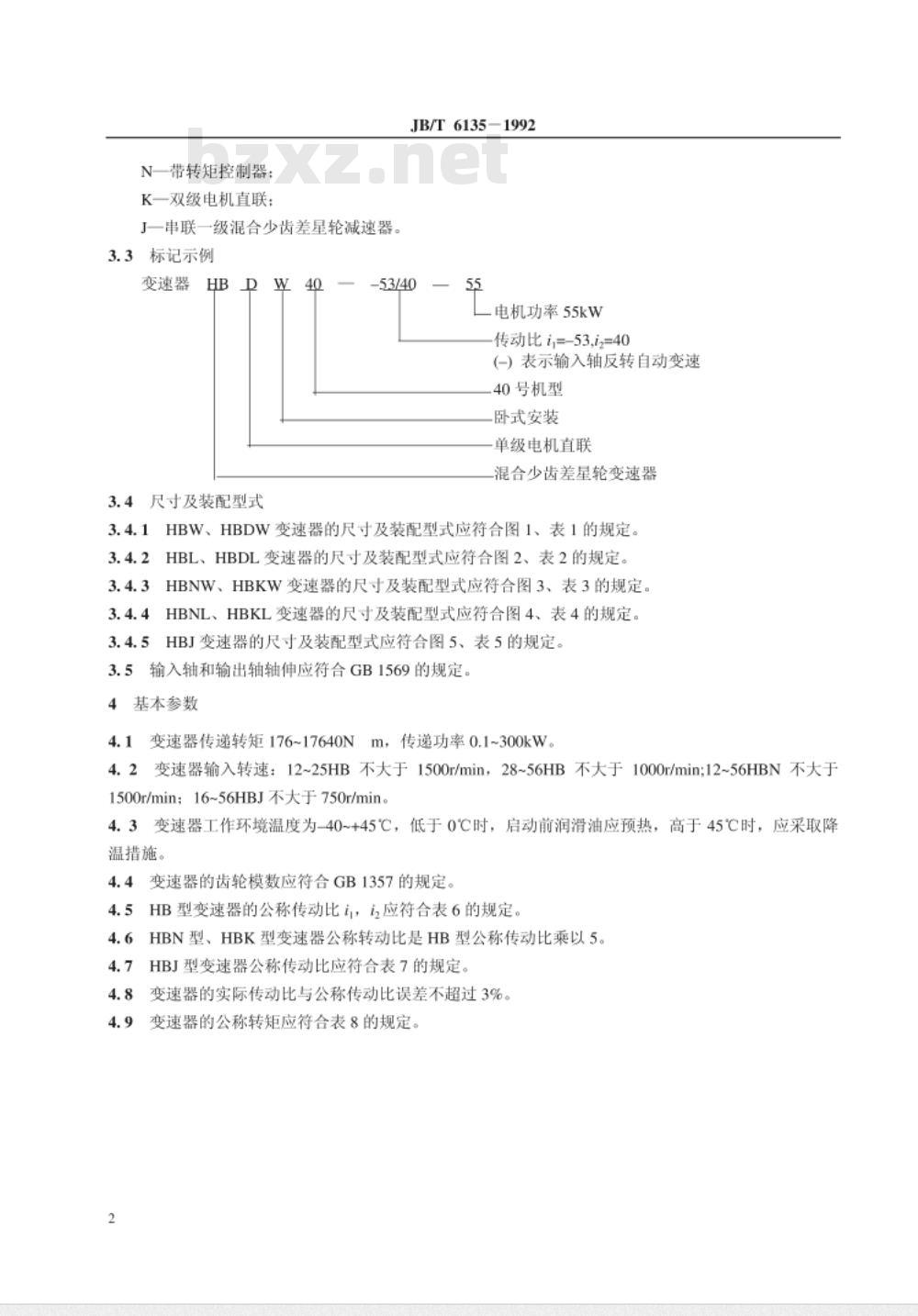

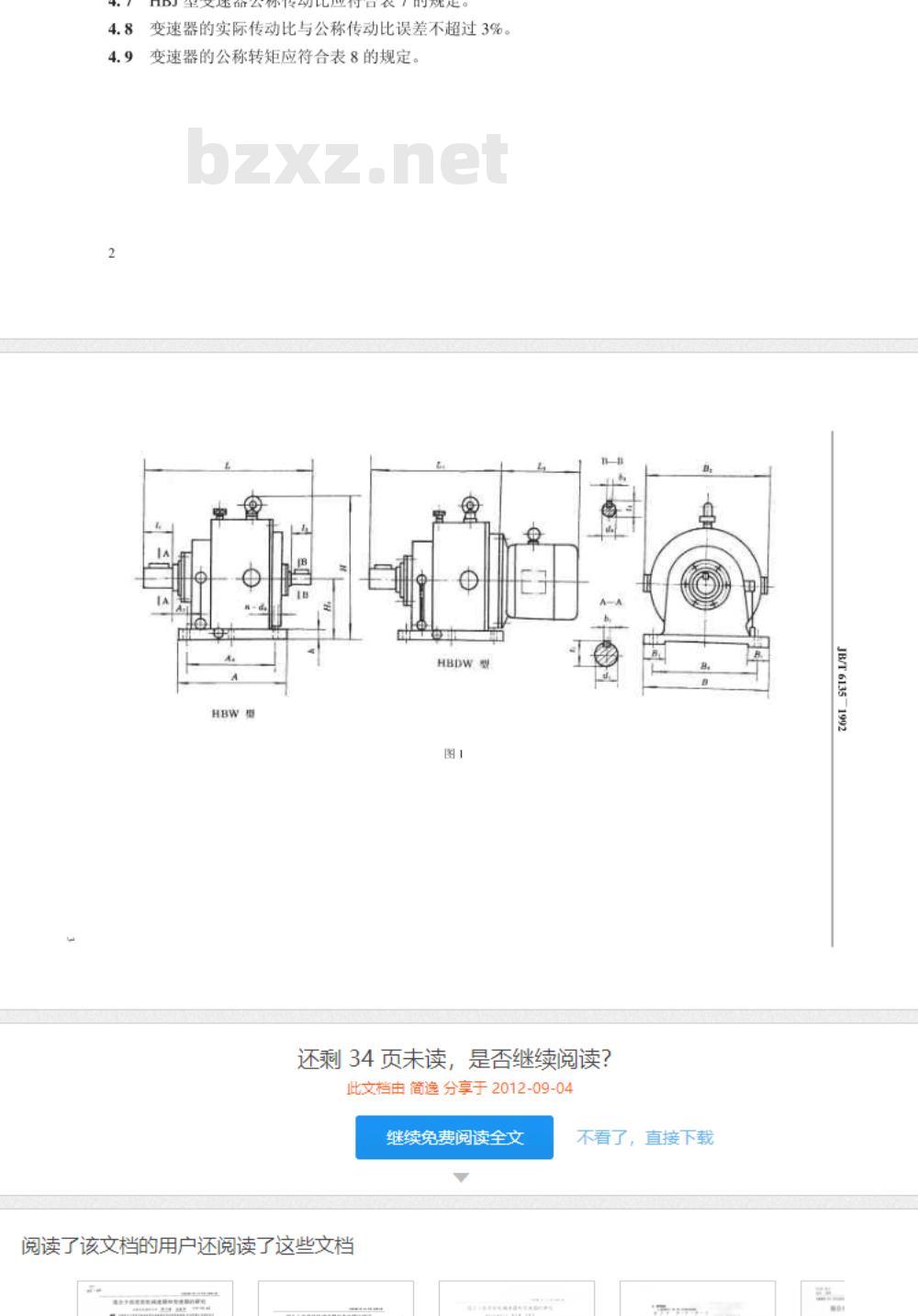

中华人民共和国机械行业标准 JB/T 6135-1992 混合少齿差星轮变速器 1992-06-09发布 中华人民共和国机械电子工业部 1993-01-01实施 1 主题内容与适用范围 本标准规定了HBW、HBL、HBDW、HBDL、HBNW、HBNL、HBKW、HBKL、HBJ九个系列的混合少齿差星轮减速器（以下简称变速器）的产品分类、基本参数、技术要求等。本标准适用于其他具有混合少齿差行星传动特征的变速传动装置。 2 引用标准 - GB699 - GB1031 - GB1184 - GB1357 - GB1569 - GB1801 - GB3077 - GB9439 - GB10095 - GB11368 - ZBJ19006 3 产品分类 3.1 变速器代号与分类 - HB: 混合少齿差星轮变速器 - W: 卧式安装 - L: 立式安装 - D: 单级电机直联 - N: 带转矩控制器 - K: 双级电机直联 - J: 串联一级混合少齿差星轮减速器 3.2 标记示例 - HBW 40：电机功率55kW，传动比i=-53.12=40，卧式安装，单级电机直联 3.3 尺寸及装配型式 - HBW、HBDW变速器的尺寸及装配型式应符合图1、表1的规定。 4 基本参数 4.1 变速器传递转矩：176~17640 N·m，传递功率：0.1~300 kW 4.2 变速器输入转速： - 12~25HB不大于1500 r/min - 28~56HB不大于1000 r/min - 12~56HBN不大于1500 r/min - 16~56HBJ不大于750 r/min 4.3 工作环境温度：-40~+45℃，低于0℃时，启动前润滑油应预热，高于45℃时，应采取降温措施。 4.4 齿轮模数应符合GB1357的规定。 4.5 HBN型、HBK型变速器公称传动比为HB型公称传动比的5倍。 4.6 HBJ型变速器的公称传动比应符合表7的规定。 4.7 变速器的实际传动比与公称传动比误差不超过3%。 4.8 变速器的公称转矩应符合表8的规定。 4.9 输入轴和输出轴轴伸应符合GB1569的规定。 附录A：变速器的承载能力及选用（补充件） 附录B：变速器载荷分类（参考件）
