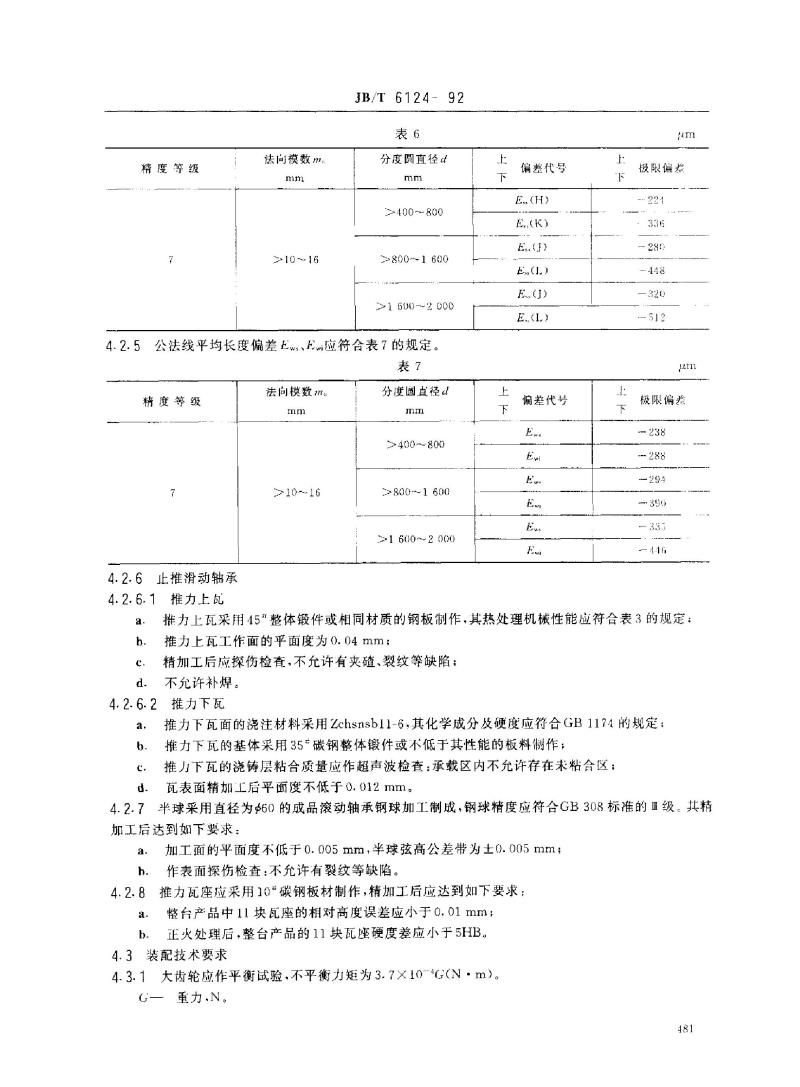

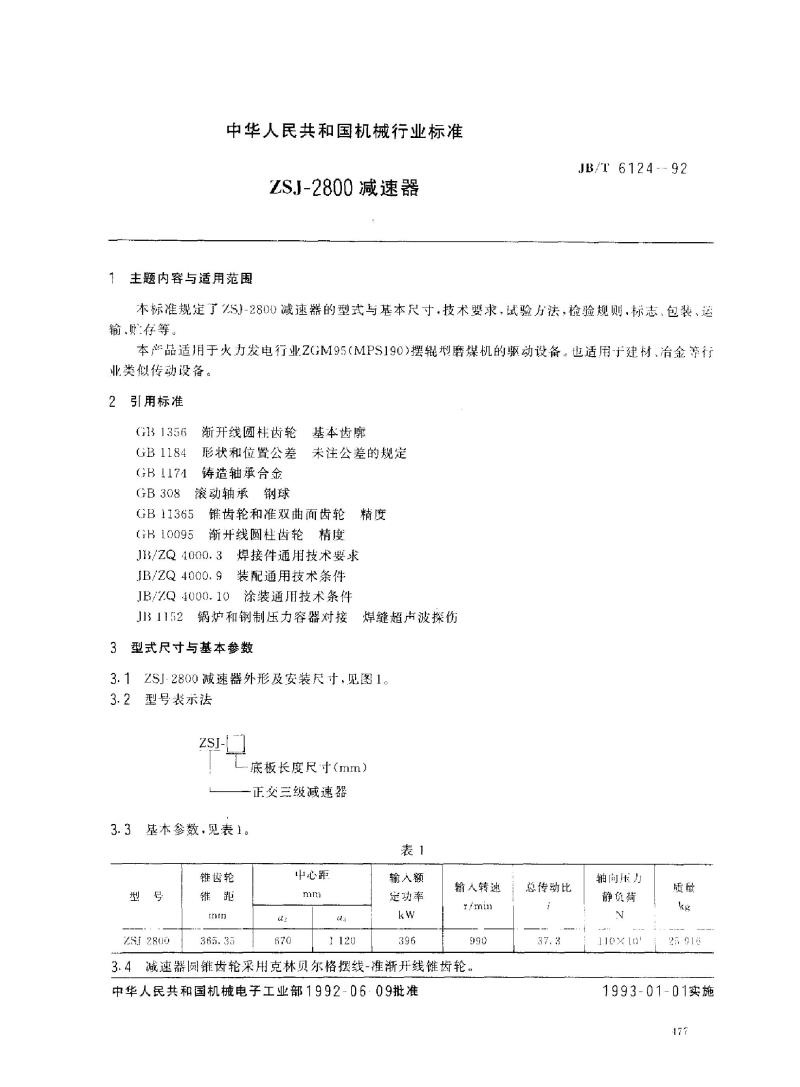

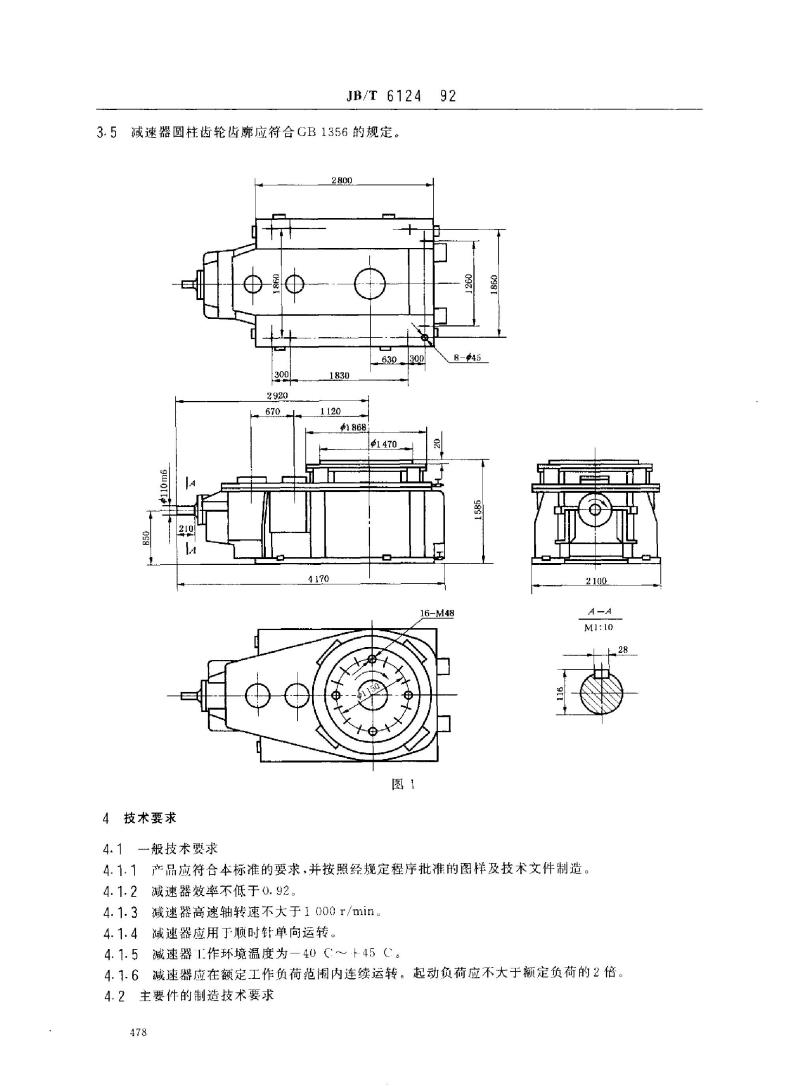

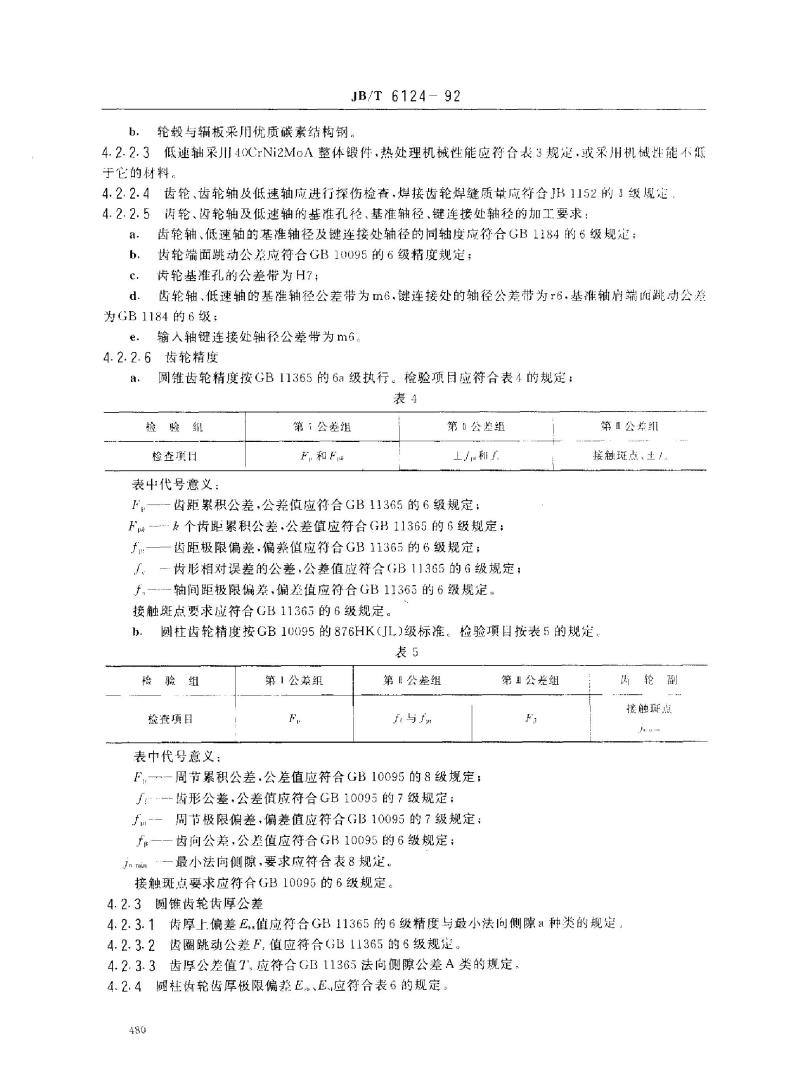

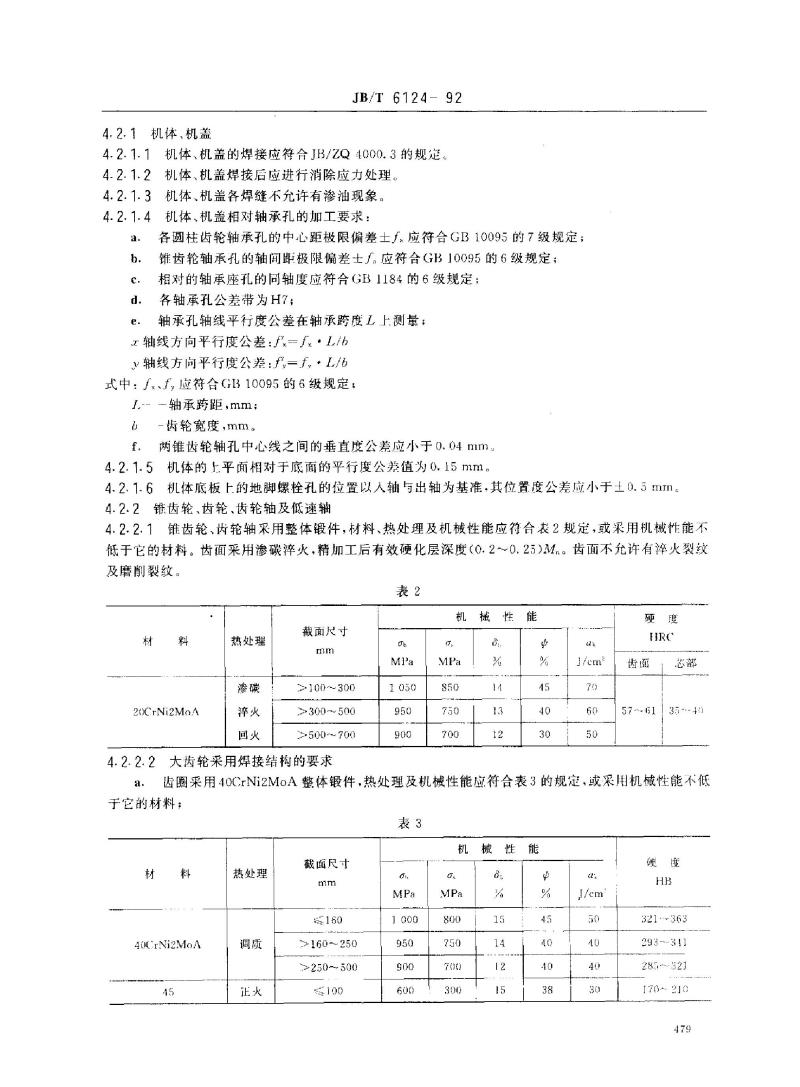

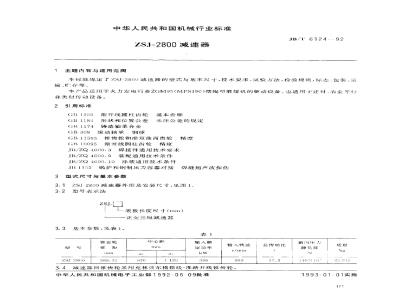

中华人民共和国机械行业标准 ZSJ-2800减速器 JB/T 6124-92 本标准规定了ZSJ-2800减速器的型式与基本尺寸、技术要求、试验方法、检验规则、标志、包装、运输、贮存等内容。 本产品适用于火力发电行业ZGM95（MPS190）摆线型磨煤机的驱动设备，也适用于建材、冶金等行业类似传动设备。 2 引用标准 GB 1356 GB 1184 GB 1174 渐开线圆柱齿轮 形状和位置公差 未注公差的规定 铸造轴承合金 滚动轴承钢球 GB 308 GB 11365 锥齿轮和准双曲面齿轮精度 GB 10095 渐开线圆柱齿轮精度 JB/ZQ4000.3 焊接件通用技术要求 JB/ZQ4000.9 装配通用技术条件 JB/ZQ4000.10 涂装通用技术条件 3 型式尺寸与基本参数 3.1 ZSJ-2800减速器外形及安装尺寸见图1。 3.2 型号表示方法： ZSJ-[L] 底板长度尺寸（mm），正交三级减速器。 3.3 基本参数见表1： 型号：ZSJ-2800 锥距：365.35mm 齿轮模数：670 中心距：1120mm 输入功率：396kW 输入转速：990r/min 总传动比：37.3 轴向压力：静负荷10x0 质量：25916kg 3.4 减速器圆锥齿轮采用克林贝尔格摆线-准渐开线锥齿轮。 4 技术要求 4.1 一般技术要求 4.1.1 产品应符合本标准的要求，并按照经规定程序批准的图样及技术文件制造。 4.1.2 减速器效率不低于0.92。 4.1.3 减速器高速轴转速不大于1000r/min。 4.1.4 减速器应用于顺时针单向运转。 4.1.5 减速器作环境温度为-40℃至+45℃。 4.1.6 减速器应在额定工作负荷范围内连续运转，起动负荷不大于额定负荷的2倍。 4.2 主要件的制造技术要求 4.2.1 机体、机盖的焊接应符合JB/ZQ4000.3的规定。 4.2.1.1 机体、机盖焊接后应进行消除应力处理。 4.2.1.2 机体、机盖各焊缝不允许有渗油现象。 4.2.1.3 机体、机盖相对轴承孔的加工要求：各圆柱齿轮轴承孔的中心距极限偏差应符合GB10095的7级规定；锥齿轮轴承孔的轴间距极限偏差应符合GB10095的6级规定；相对的轴承座孔的同轴度应符合GB1184的6级规定；各轴承孔公差带为H7；轴承孔轴线平行度公差应符合相应规定。 4.2.2 锥齿轮、齿轮、齿轮轴及低速轴 4.2.2.1 锥齿轮、齿轮轴采用整体锻件，材料、热处理及机械性能应符合表2规定，或采用机械性能不低于其材料。齿面采用渗碳淬火，精加工后有效硬化层深度（0.2～0.25mm）。齿面不允许有裂纹及磨削裂纹。 表2：截面尺寸、材料及热处理要求（具体数据见标准文档） 4.2.2.2 大齿轮采用焊接结构，具体要求见标准文档中的表格。 本标准由中华人民共和国机械电子工业部批准，1992年6月9日发布，1993年1月1日实施。
