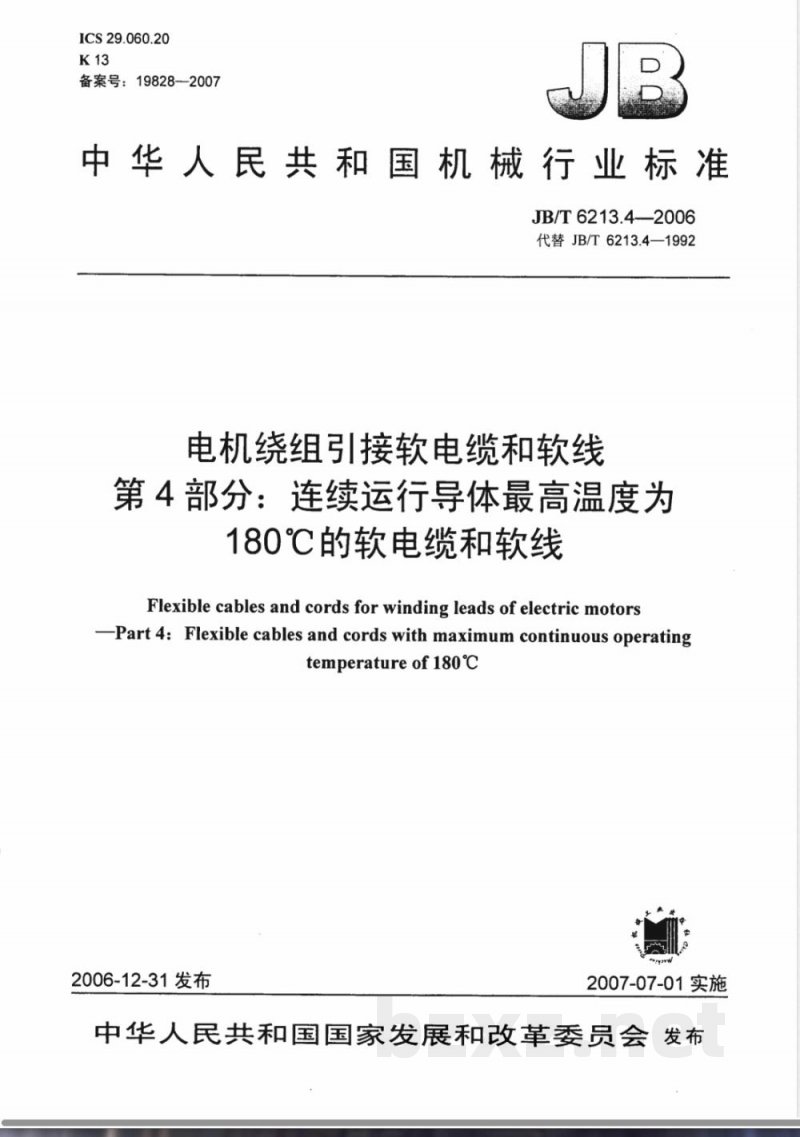

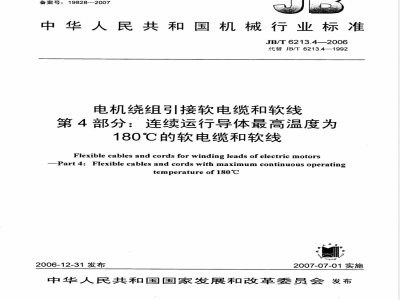

ICS29.060.20
备案号：198282007
中华人民共和国机械行业标准
JB/T 6213.4—2006
代替JB/T6213.4—1992
电机绕组引接软电缆和软线
第4部分：连续运行导体最高温度为180℃的软电缆和软线
Flexible cables and cords for winding leads of electric motors-Part 4: Flexible cables and cords with maximum continuous operatingtemperature of 180℃
2006-12-31发布
2007-07-01实施

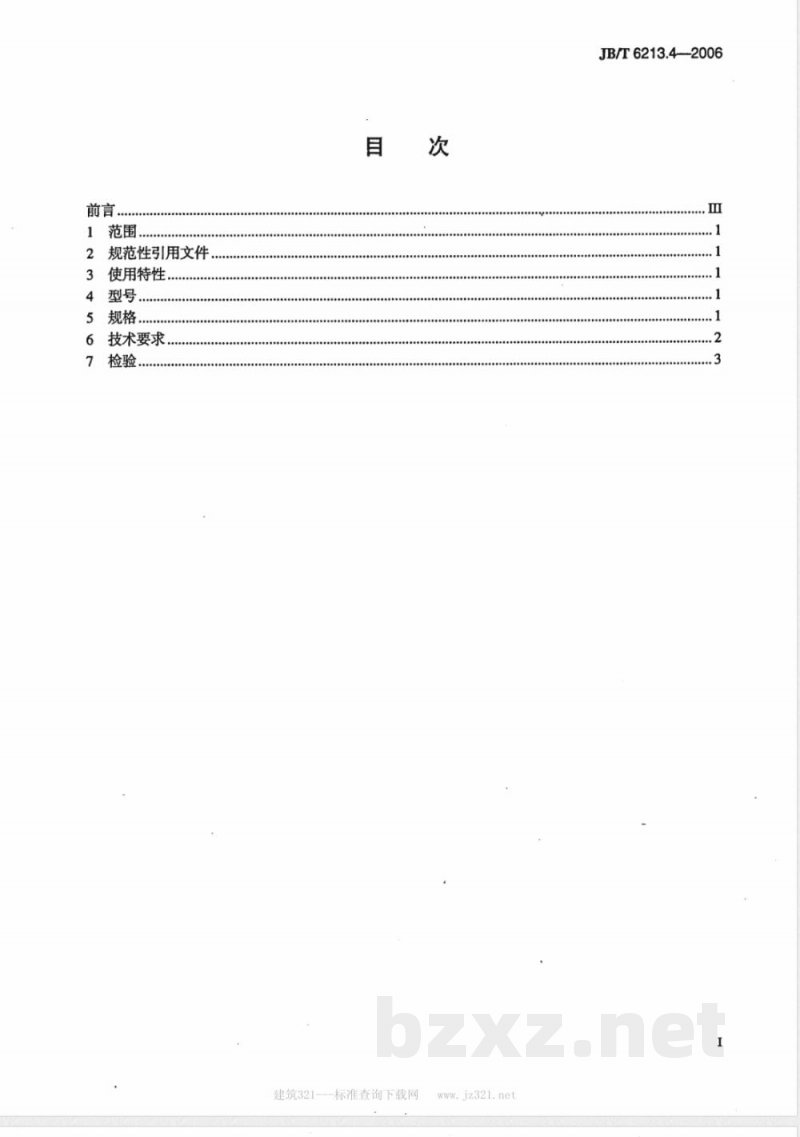

中华人民共和国国家发展和改革委员会 发布前言，
规范性引用文件
使用特性
型号，
规格，
技术要求
检验，
建筑321---标准查询下载网

JB/T6213.4—2006

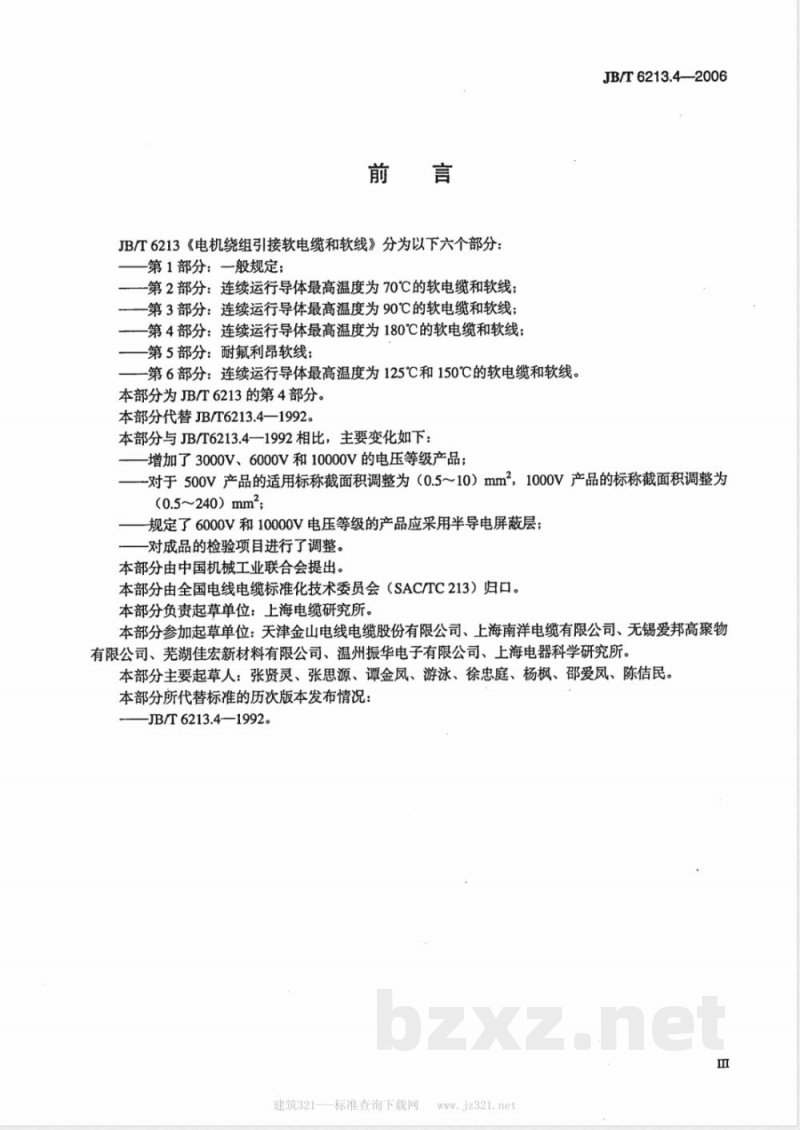

JB/T6213《电机绕组引接软电缆和软线》分为以下六个部分：第1部分：一般规定；
第2部分：连续运行导体最高温度为70℃的软电缆和软线；第3部分：连续运行导体最高温度为90℃的软电缆和软线；第4部分：连续运行导体最高温度为180℃的软电缆和软线；第5部分：耐氟利昂软线；
第6部分：连续运行导体最高温度为125℃和150℃的软电缆和软线。本部分为JB/T6213的第4部分。
本部分代替JB/T6213.4—1992。本部分与JB/T6213.4—1992相比，主要变化如下：JB/T6213.4—2006
增加了3000V、6000V和10000V的电压等级产品；-对于500V产品的适用标称截面积调整为（0.5～10）mm2，1000V产品的标称截面积调整为(0.5~240）mm2；
规定了6000V和10000V电压等级的产品应采用半导电屏蔽层；-对成品的检验项目进行了调整。本部分由中国机械工业联合会提出。本部分由全国电线电缆标准化技术委员会（SAC/TC213）归口。本部分负责起草单位：上海电缆研究所。本部分参加起草单位：天津金山电线电缆股份有限公司、上海南洋电缆有限公司、无锡爱邦高聚物有限公司、芜湖佳宏新材料有限公司、温州振华电子有限公司、上海电器科学研究所。本部分主要起草人：张贤灵、张思源、谭金凤、游泳、徐忠庭、杨枫、邵爱凤、陈估民。本部分所代替标准的历次版本发布情况：JB/T6213.4-—1992。
建筑321---标准查询下载网

电机绕组引接软电缆和软线
JB/T 6213.4-2006

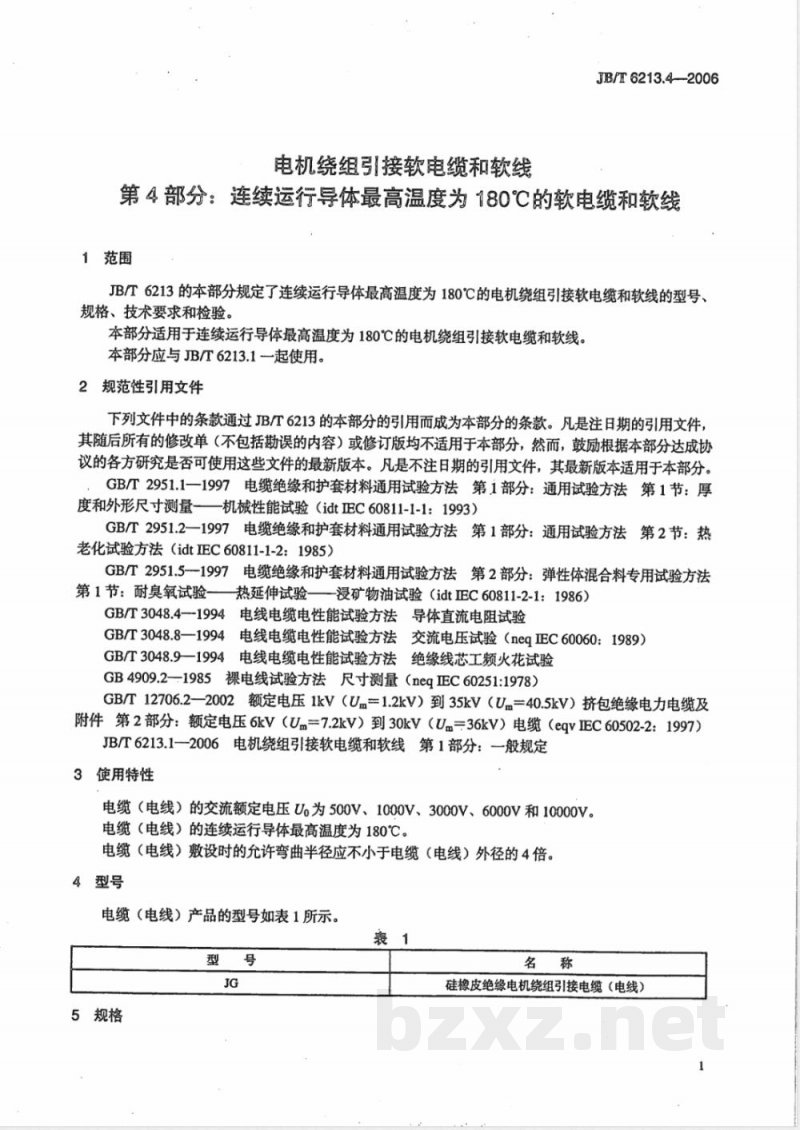

第4部分：连续运行导体最高温度为180℃的软电缆和软线1范围
JB/T6213的本部分规定了连续运行导体最高温度为180℃的电机绕组引接软电缆和软线的型号、规格、技术要求和检验。
本部分适用于连续运行导体最高温度为180℃的电机绕组引接软电缆和软线。本部分应与JB/T6213.1一起使用。2规范性引用文件
下列文件中的条款通过JB/T6213的本部分的引用而成为本部分的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本部分，然而，鼓励根据本部分达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本部分。GB/T2951.1一1997电缆绝缘和护套材料通用试验方法第1部分：通用试验方法第1节：厚度和外形尺寸测量—机械性能试验（idtEC60811-1-1：1993）GB/T2951.2一1997电缆绝缘和护套材料通用试验方法第1部分：通用试验方法第2节：热老化试验方法（idtJEC60811-1-2：1985）GB/T2951.51997电缆绝缘和护套材料通用试验方法第2部分：弹性体混合料专用试验方法第1节：耐臭氧试验热延伸试验—浸矿物油试验（idtEC60811-2-1：1986）GB/T3048.4--1994电线电缆电性能试验方法导体直流电阻试验GB/T3048.8—1994电线电缆电性能试验方法交流电压试验（neqEC60060：1989）GB/T3048.9—1994电线电缆电性能试验方法绝缘线芯工频火花试验GB4909.2--1985裸电线试验方法尺寸测量（neqEC60251:1978）GB/T12706.2—2002额定电压1kV（Um=1.2kV）到35kV（Um=40.5kV）挤包绝缘电力电缆及附件第2部分：额定电压6kV（Um=7.2kV）到30kV（Um=36kV）电缆（eqvIEC60502-2：1997）JB/T6213.1--2006电机绕组引接软电缆和软线第1部分：一般规定3使用特性
电缆（电线）的交流额定电压U为500V、1000V、3000V、6000V和10000V。电缆（电线）的连续运行导体最高温度为180℃。电缆（电线）敷设时的允许弯曲半径应不小于电缆（电线）外径的4倍。4型号
电缆（电线）产品的型号如表1所示。号
5规格
硅橡皮绝缘电机绕组引接电缆（电线）JB/T6213.4—2006
电缆（电线）的规格如表2所示。型号
额定电压U。
电缆（电线）的结构如表3所示。标称截面积
6技术要求
6.1导体
绝缘标称厚度
导体应符合JB/T6213.1--2006中5.1的规定6.2绝缘
10000V此内容来自标准下载网
标称截面积
16~240
25~240
平均外径上限
绝缘应选用硅橡胶混合料，其性能应符合JB/T6213.1一2006中5.3的规定6000V
10000V
绝缘应挤包在导体或隔离层上，且应容易剥离而不损伤导体或镀锡层，绝缘表面应平整、色泽均匀。绝缘层允许采用双层挤出。
绝缘厚度应符合JB/T6213.1—2006中5.3.3的规定。6.3外形尺寸
建筑321---标准查询下载网
www. jz321.net
成品电缆（电线）的外形尺寸应符合表3的规定。检验
电缆（电线）按表4规定的项目检验。裘4
项目名称
结构尺寸
导体结构
绝缘厚度
电气性能
导体电阻
导体屏蔽
工频电压试验
绝缘机械物理性能
老化前拉力试验
老化后拉力试验
热延伸试验
弯曲试验
热效应试验
耐溶剂试验
耐浸渍漆试验
标志耐擦试验
条文号
JB/T6213.1——2006中5.1.2
本部分表3和JB/T6213.1—2006中5.3.3本部分6.3
JB/T6213.12006中5.5.2
JB/T6213.1—2006中5.2
JB/T6213.1—2006中5.5.3
JB/T6213.1-—2006表3中1.1
JB/T6213.1-—2006表3中1.2
JB/T6213.1-—2006表3中2
JB/T6213.1-—2006中5.5.4
JB/T6213.1—2006中5.5.5
JB/T6213.1-—2006中5.5.6
JB/T6213.1—2006中5.5.7
JB/T6213.1-—2006中8.1
。当电缆有导体屏蔽层时进行该项试验。试验类型
JB/T6213.4—2006
试验方法
GB/T2951.1
GB/T2951.1
GB/T3048.4
GB/T12706.2—2002中附录C
GB/T3048.8或GB/T3048.9
GB/T2951.1--1997中9.1
GB/T2951.2—1997中8.1.3.1
GB/T2951.5—1997中第9章
JB/T6213.1——2006中6.6
JB/T6213.1—2006中6.7
JB/T6213.1-2006中6.8
JB/T6213.1-—2006中6.9
JB/T6213.1-—2006中8.1
