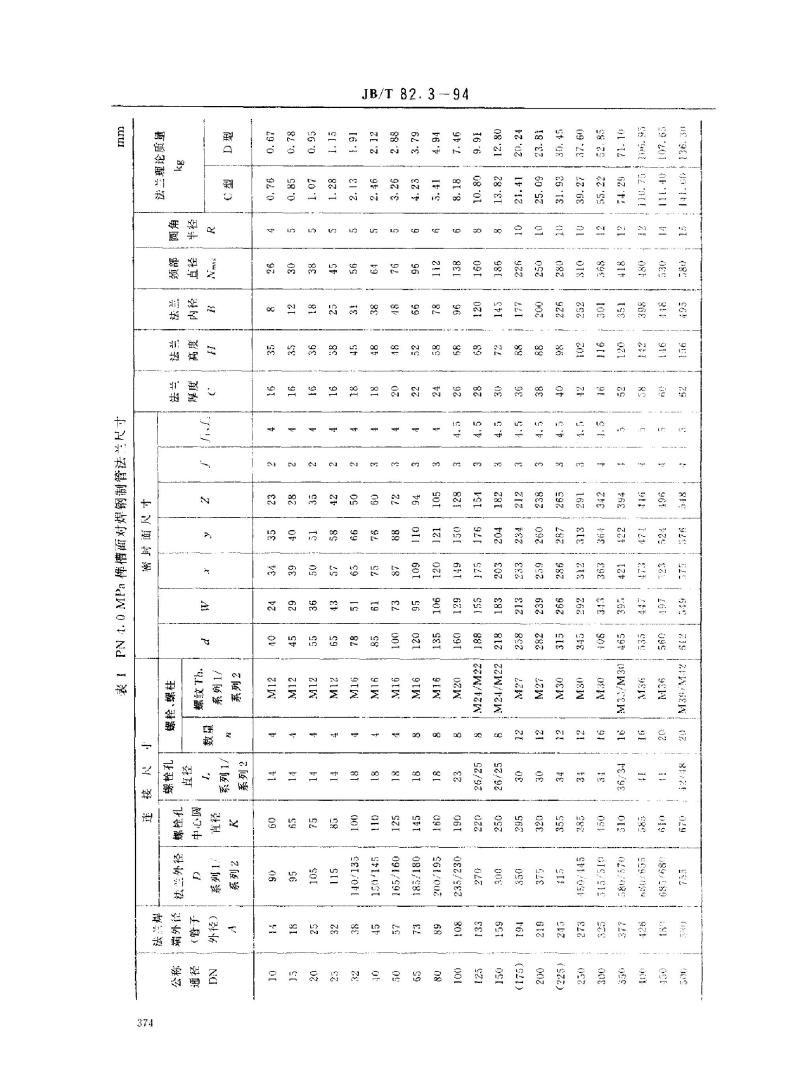

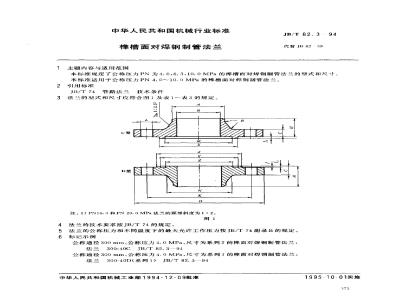

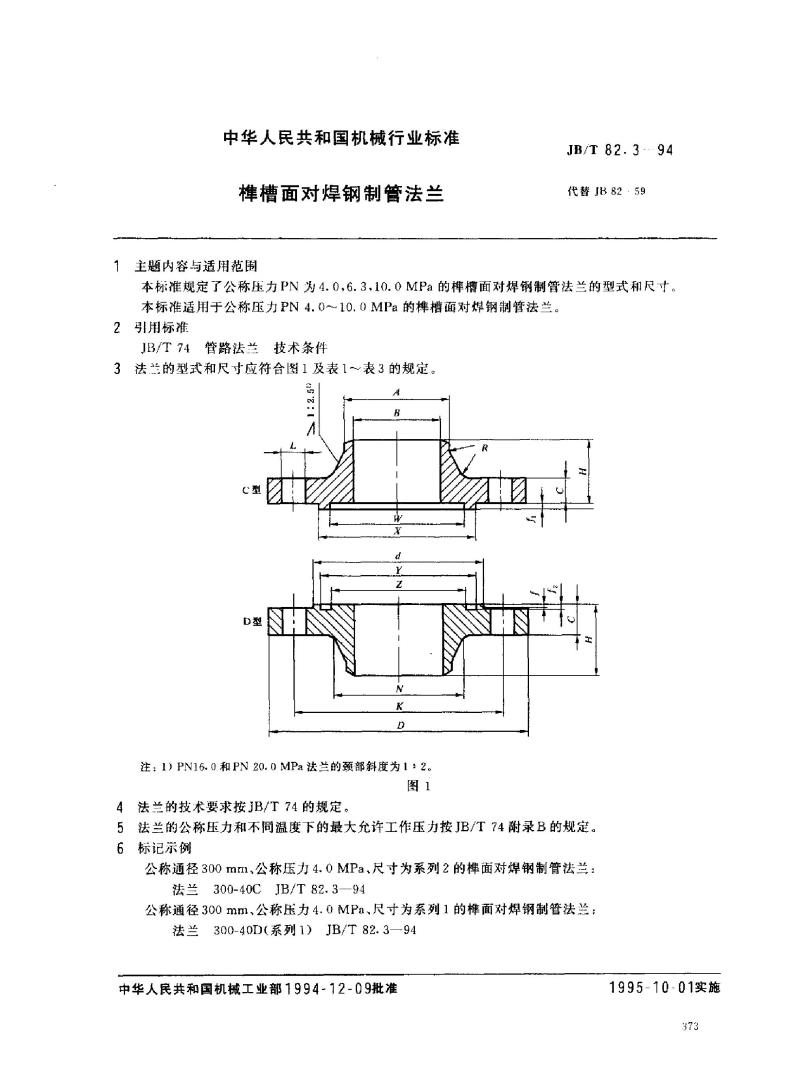

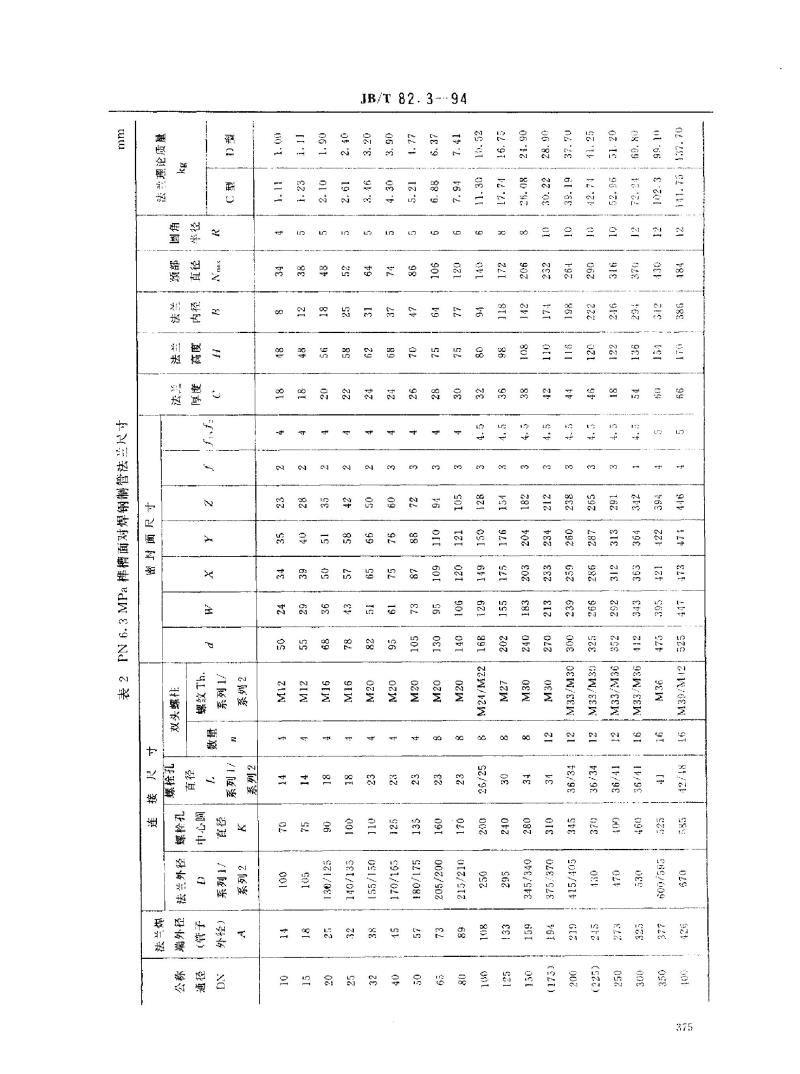

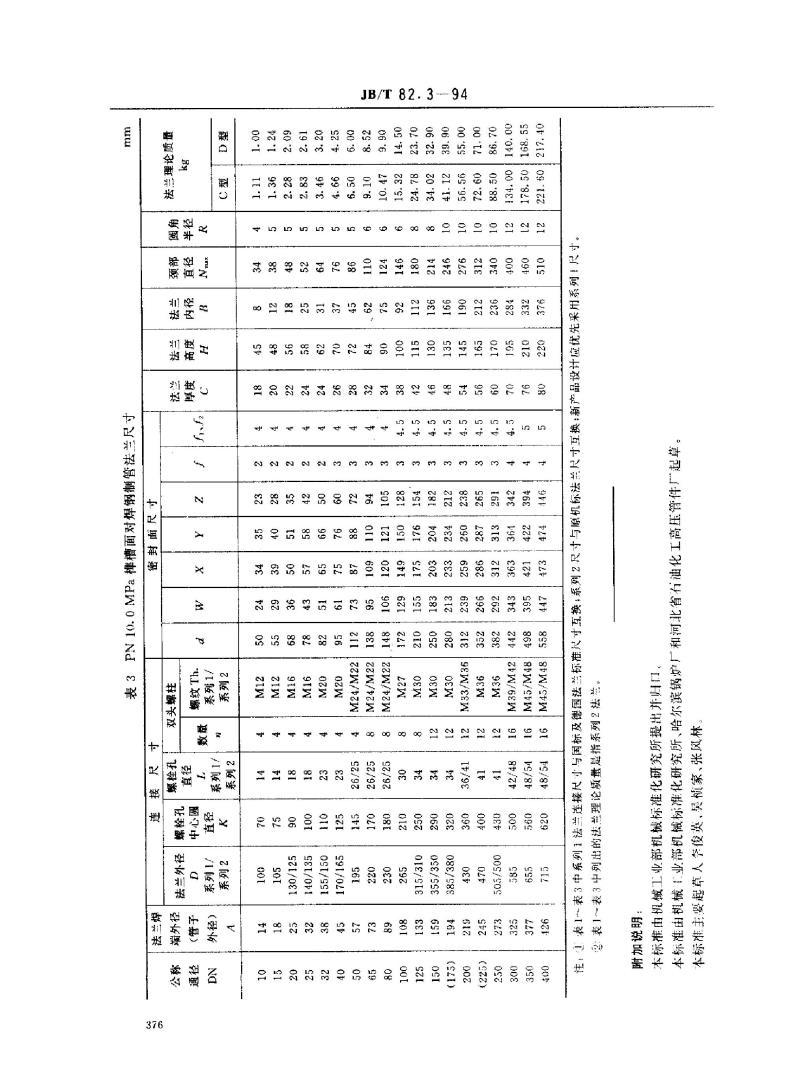

中华人民共和国机械行业标准 槽面对焊钢制管法兰 1 范围 本标准规定了公称压力PN为4.0～10.0MPa的槽面对焊钢制管法兰的型式和尺寸要求。 本标准适用于公称压力PN4.0～10.0MPa的槽面对焊钢制管法兰。 2 规范性引用文件 JB/T74 管路法兰技术条件。 3 法兰的型式和尺寸 法兰的型式和尺寸应符合图1及表1～表3的规定。 注：PN16.0和PN20.0MPa法兰的颈部斜度为1：2。 4 法兰的技术要求 法兰的技术要求按JB/T74的规定。 5 法兰的最大允许工作压力 法兰的公称压力和不同温度下的最大允许工作压力按JB/T74附录B的规定。 6 标记示例 公称通径300mm、公称压力4.0MPa、尺寸为系列2的槽面对焊钢制管法兰标记示例：法兰300-40C JB/T82.3-94。 公称通径300mm、公称压力4.0MPa、尺寸为系列1的槽面对焊钢制管法兰标记示例：法兰300-40D（系列1）JB/T82.3-94。 7 法兰尺寸表 以下是针对不同公称通径的法兰外径及螺栓孔配置，详细的尺寸数据应根据表1所列。 表1 PNo.10.0MPa 槽面对焊钢制管法兰尺寸（单位：mm） | 公称通径 DN | 法兰外径 A | 螺栓孔直径 K | 螺栓孔中心距 L | 螺栓数量 | 螺栓螺纹 M | |-------------|------------|--------------|----------------|----------|-------------| | 15 | 45 | 50 | 250 | 4 | M12 | | 20 | 55 | 60 | 270 | 4 | M12 | | 25 | 65 | 70 | 300 | 4 | M12 | | 32 | 75 | 80 | 325 | 4 | M16 | | 40 | 85 | 90 | 350 | 4 | M16 | 注：尺寸表中的数据仅供参考，实际应用中请根据具体标准要求进行选择。 附注： 本标准于1994年12月09日由中华人民共和国机械工业部批准，1995年10月01日起实施。
