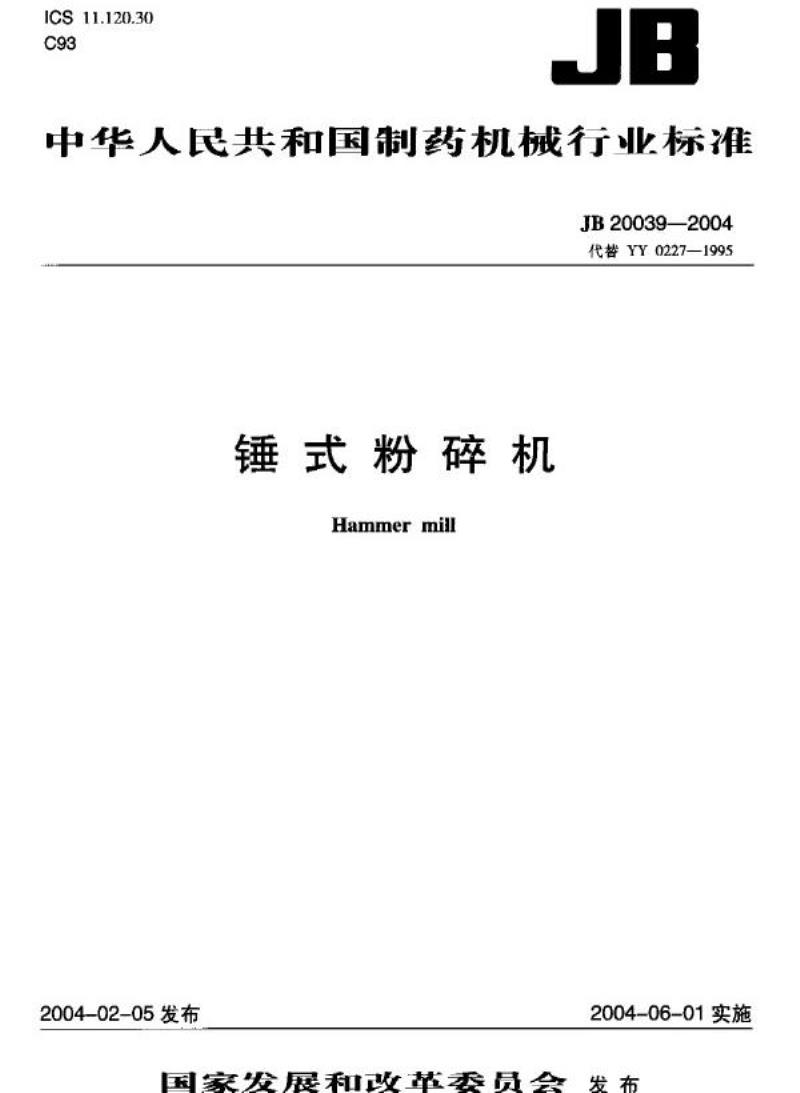

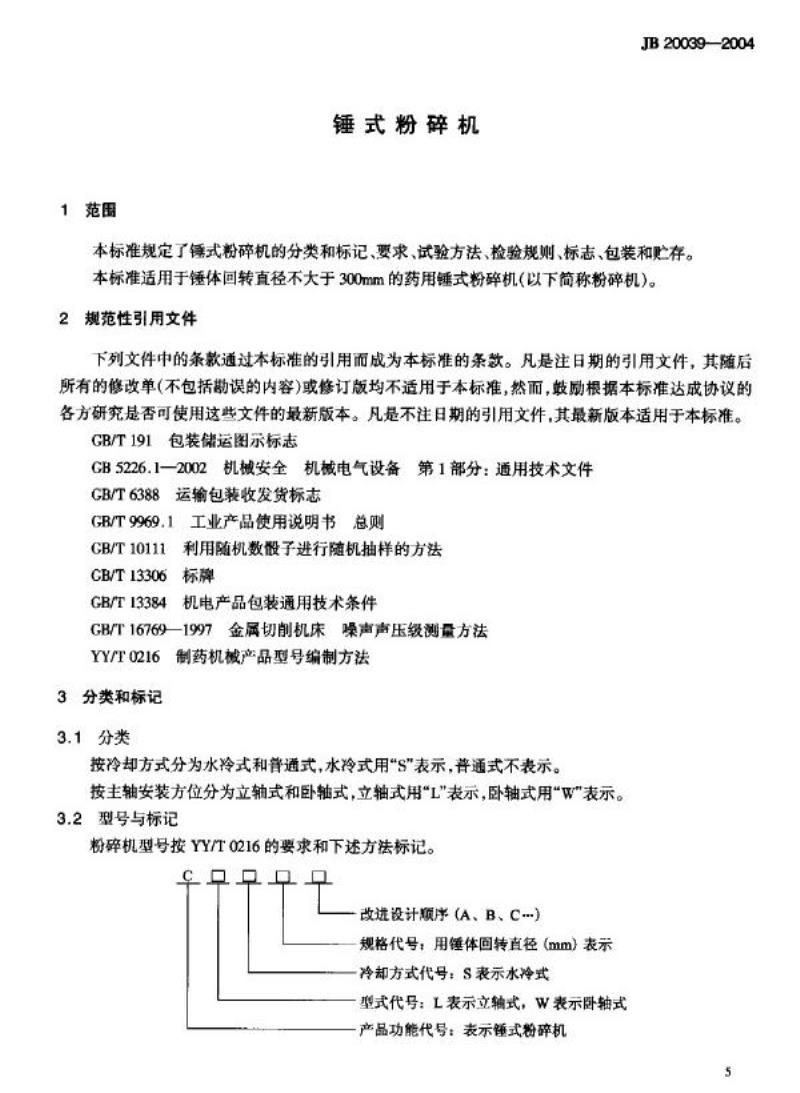

中华人民共和国制药机械行业标准 JB20039—2004 锤式粉碎机 1 范围 本标准规定了锤式粉碎机的分类和标记、要求、试验方法、检验规则、标志、包装和贮存。本标准适用于锤体回转直径不大于300mm的药用锤式粉碎机（以下简称粉碎机）。 2 规范性引用文件 下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。 GB/T191 包装储运图示标志 GB5226.1—2002 机械安全机械电气设备 第1部分：通用技术文件 GB/T6388 运输包装收发货标志 GB/T9969.1 工业产品使用说明书总则 GB/T10111 利用随机数法进行随机抽样的方法 GB/T13306 标牌 GB/T13384 机电产品包装通用技术条件 GB/T16769—1997 金属切削机床噪声声压级测量方法 YY/T0216 制药机械产品型号编制方法 3 分类和标记 3.1 分类 按冷却方式分为水冷式和普通式，水冷式用“S”表示，普通式不表示。按主轴安装方位分为立轴式和卧轴式，立轴式用“L”表示，卧轴式用“W”表示。 3.2 型号与标记 粉碎机型号按YY/T0216的要求和下述方法标记。 规格代号：用链体回转直径（mm）表示；冷却方式代号：S表示水冷式；型式代号：L表示立轴式，W表示卧轴式；产品功能代号：表示锤式粉碎机。 标记示例： 示例1：CW160型：表示锤体回转直径为160mm的卧轴式锤式粉碎机。 示例2：CL.S250A型：表示经过第一次改进设计的，锤体回转直径为250mm的水冷式立轴锤式粉碎机。 4 要求 4.1 性能要求 4.1.1 粉碎机旋转部件转动应灵活、无卡阻现象。 4.1.2 粉碎机运转时应平稳，无松动、无异常振动。 4.1.3 粉碎机主轴轴承座外表面温升应不大于40℃。 4.1.4 粉碎机负荷运转时，噪声声压级应不大于85dB(A)。 4.2 材料和结构要求 4.2.1 与药品直接接触的零部件应选用耐腐蚀的不锈钢材料或其他已经证明同样适用的材料制造。 4.2.2 与药品直接接触的零部件的表面应光洁、无死角，应便于清洗消毒和灭菌。 4.2.3 粉碎机的润滑系统应密封，无泄漏。 4.2.4 采用水冷却结构的粉碎机，其冷却部件应符合相关要求。
