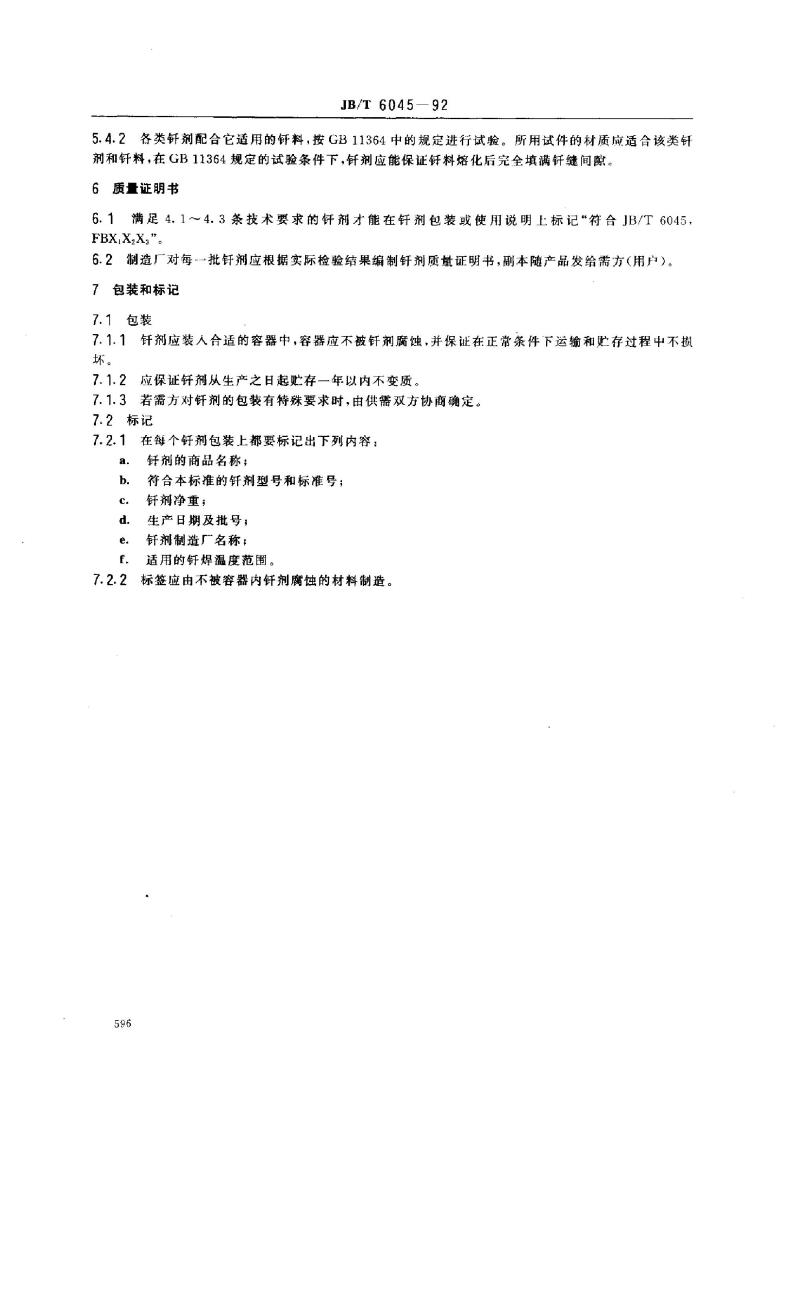

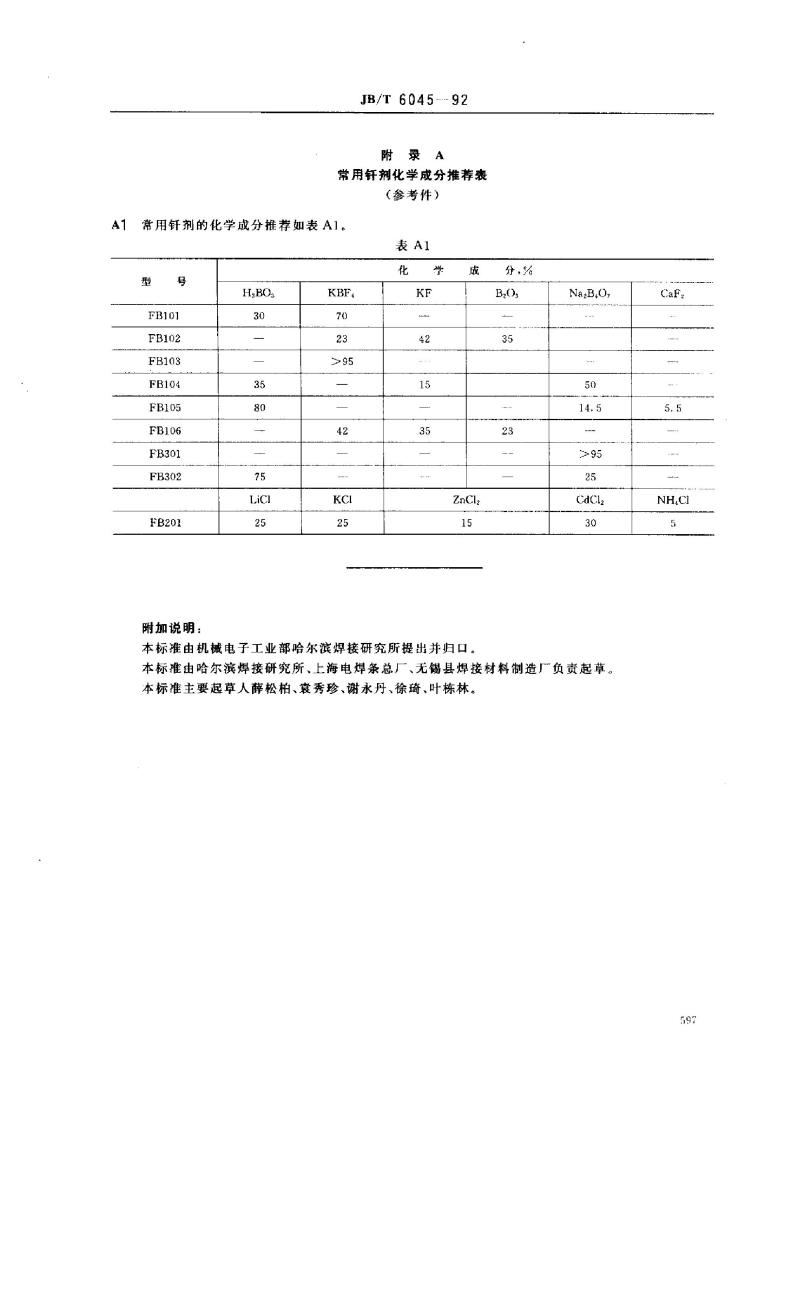

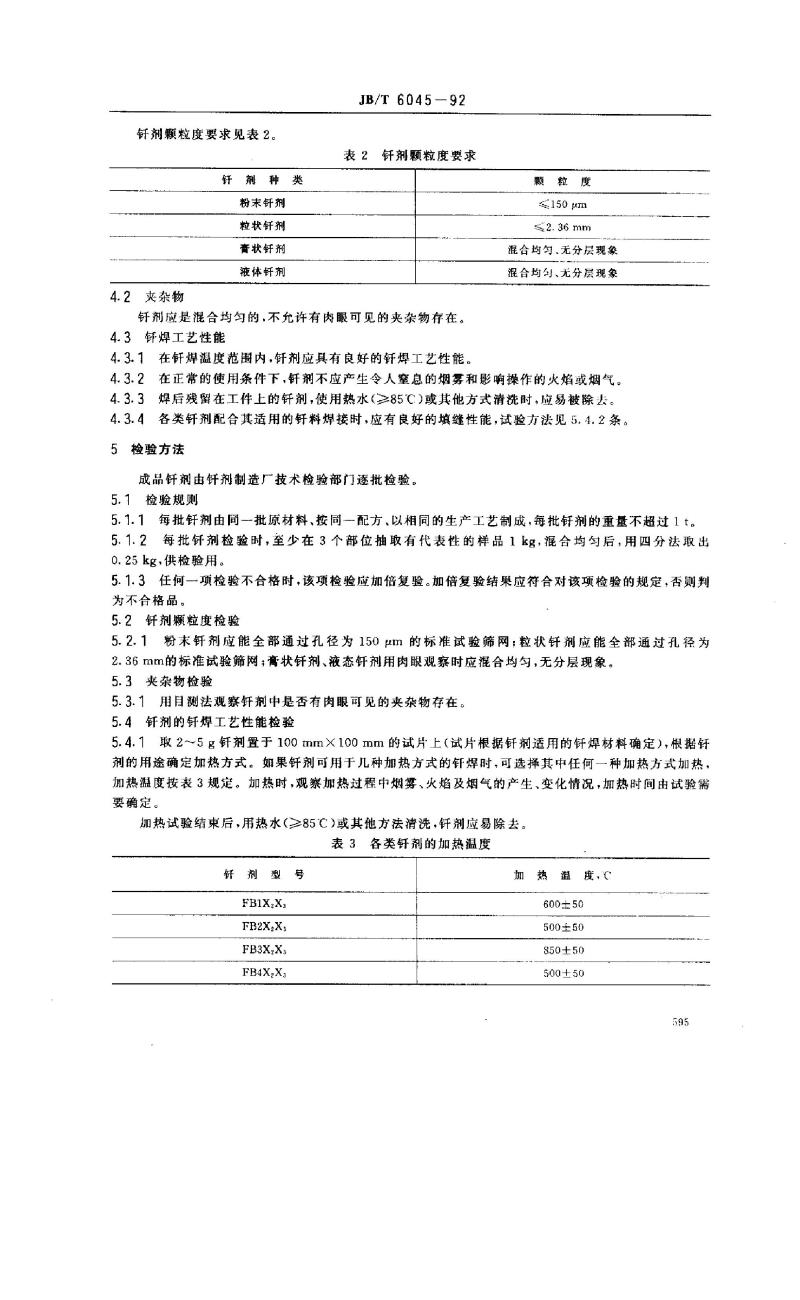

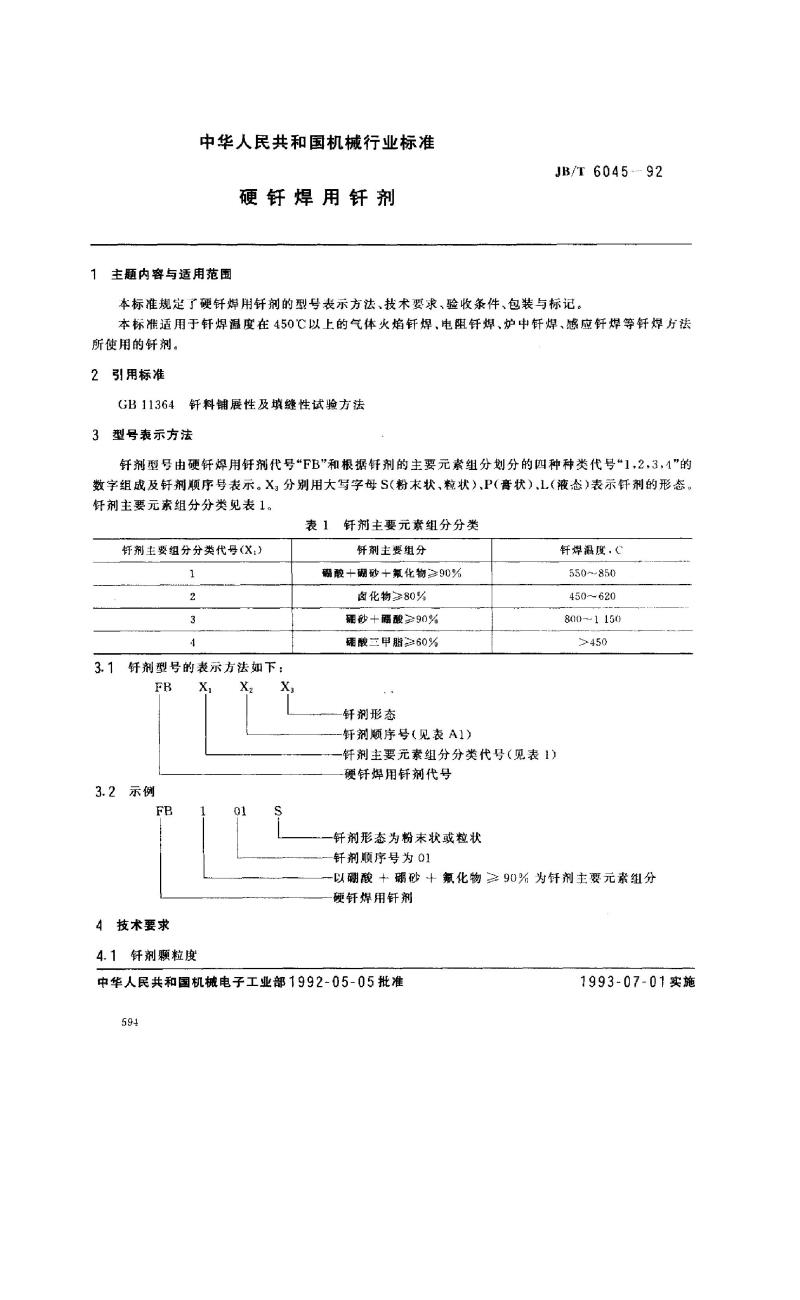

中华人民共和国机械行业标准 硬钎焊用钎剂 1 主题内容与适用范围 本标准规定了硬钎焊用钎剂的型号表示方法、技术要求、验收条件、包装与标记。本标准适用于钎焊温度在450℃以上的气体火焰钎焊、电阻钎焊、炉中钎焊、感应钎焊等钎焊方法所使用的钎剂。 2 引用标准 GB11364 钎料铺展性及填缝性试验方法 3 型号表示方法 钎剂型号由硬钎焊用钎剂代号“FB”和根据钎剂的主要元素组分划分的四种种类代号（1、2、3、4）以及钎剂顺序号组成。 3.1 钎剂型号表示方法 FB 3.2 示例 FB 4 技术要求 4.1 钎剂颗粒度 钎剂应为混合均匀的，不允许有肉眼可见的夹杂物。 4.2 夹杂物 钎剂应是混合均匀的，不允许有肉眼可见的夹杂物。 4.3 钎焊工艺性能 4.3.1 在钎焊温度范围内，钎剂应具有良好的钎焊工艺性能。 4.3.2 在正常使用条件下，钎剂不应产生令人窒息的烟雾和影响操作的火焰或烟气。 4.3.3 焊后残留在工件上的钎剂，应使用热水（≥85℃）或其他方式清洗时易于去除。 4.3.4 各类钎剂配合适用的钎料焊接时，应有良好的填缝性能，试验方法见5.4.2条。 5 检验方法 成品钎剂由钎剂制造厂技术检验部门逐批检验。 5.1 检验规则 5.1.1 每批钎剂由同一批原材料、按同一配方、以相同的生产工艺制成，每批钎剂的重量不超过1吨。 5.1.2 每批钎剂检验时，至少在3个部位抽取有代表性的样品1kg，混合均匀后，用四分法取出0.25kg，供检验用。 5.1.3 任何一项检验不合格时，该项检验应加倍复验。加倍复验结果应符合对该项检验的规定，否则判为不合格品。 5.2 钎剂颗粒度检验 5.2.1 粉末钎剂应能全部通过孔径为150μm的标准试验筛网；粒状钎剂应能全部通过孔径为2.36mm的标准试验筛网；膏状钎剂、液态钎剂用肉眼观察时应混合均匀，无分层现象。 5.3 夹杂物检验 5.3.1 用目测法观察钎剂中是否有肉眼可见的夹杂物存在。 5.4 钎剂的钎焊工艺性能检验 5.4.1 瑕疵2~5g钎剂置于100mm×100mm的试片上，根据钎剂的用途选择加热方式。加热时，观察加热过程中烟雾、火焰及烟气的产生、变化情况。 5.4.2 各类钎剂配合其适用的钎料，按GB11364中的规定进行试验。所用试件的材质应适合该类钎剂和钎料，在GB11364规定的试验条件下，钎剂应能保证钎料熔化后完全填满钎缝间隙。 6 质量证明书 6.1 满足4.1～4.3条技术要求的钎剂才能在钎剂包装或使用说明上标记。 6.2 制造厂对每批钎剂应根据实际检验结果编制钎剂质量证明书，副本随产品发给需方（用户）。 7 包装和标记 7.1 包装 7.1.1 钎剂应装入合适的容器中，容器应不被钎剂腐蚀，并保证在正常条件下运输和贮存过程中不损坏。 7.1.2 应保证钎剂从生产之日起贮存一年以内不变质。 7.1.3 若需方对钎剂的包装有特殊要求时，由供需双方协商确定。 7.2 标记 7.2.1 在每个钎剂包装上都要标记出下列内容： a. 钎剂的商品名称； b. 符合本标准的钎剂型号和标准号。
