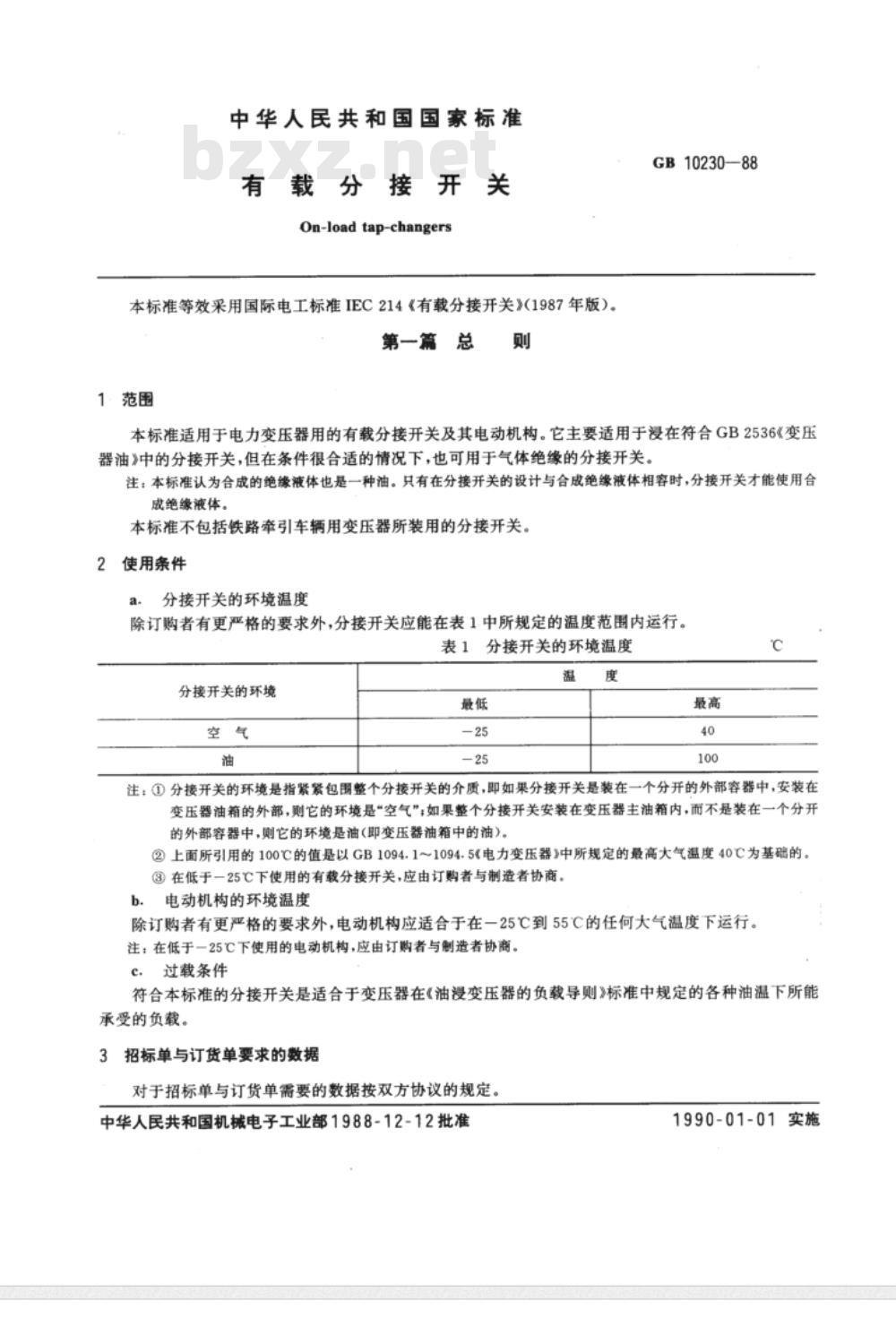

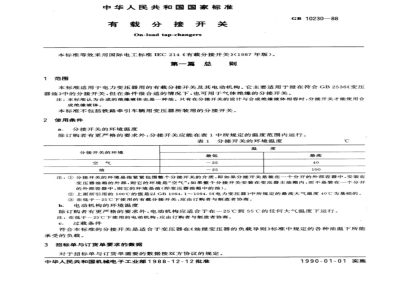

中华人民共和国国家标准
有载分接开关
On-load tap-changers
本标准等效采用国际电工标准IEC214《有载分接开关》(1987年版)。

1 范围
本标准适用于电力变压器用的有载分接开关及其电动机构，主要用于浸在符合GB2536《变压器油》中的分接开关，也可在条件允许时用于气体绝缘分接开关。注：合成绝缘液体视同油，前提是分接开关设计与其相容。本标准不包括铁路牵引车辆用变压器所装分接开关。

2 使用条件
2.1 分接开关的环境温度
除订购者有更严格要求外，分接开关应在表1规定的温度范围运行。
表1 分接开关环境温度
环境 | 空气 | 油
最低 | -25℃ | -25℃
最高 | 40℃ | 100℃
注：环境指包围分接开关的介质。若分接开关安装在变压器油箱内，则环境为油。低于-25℃时使用需协商。

2.2 电动机构的环境温度
适合在-25℃至55℃大气温度下运行。低于-25℃时需协商。
2.3 过载条件
分接开关应适应变压器在《油浸变压器负载导则》中规定的各种油温下的负载。

3 招标单与订货单数据
按双方协议提供。

批准：中华人民共和国机械电子工业部 1988-12-12
实施日期：1990-01-01

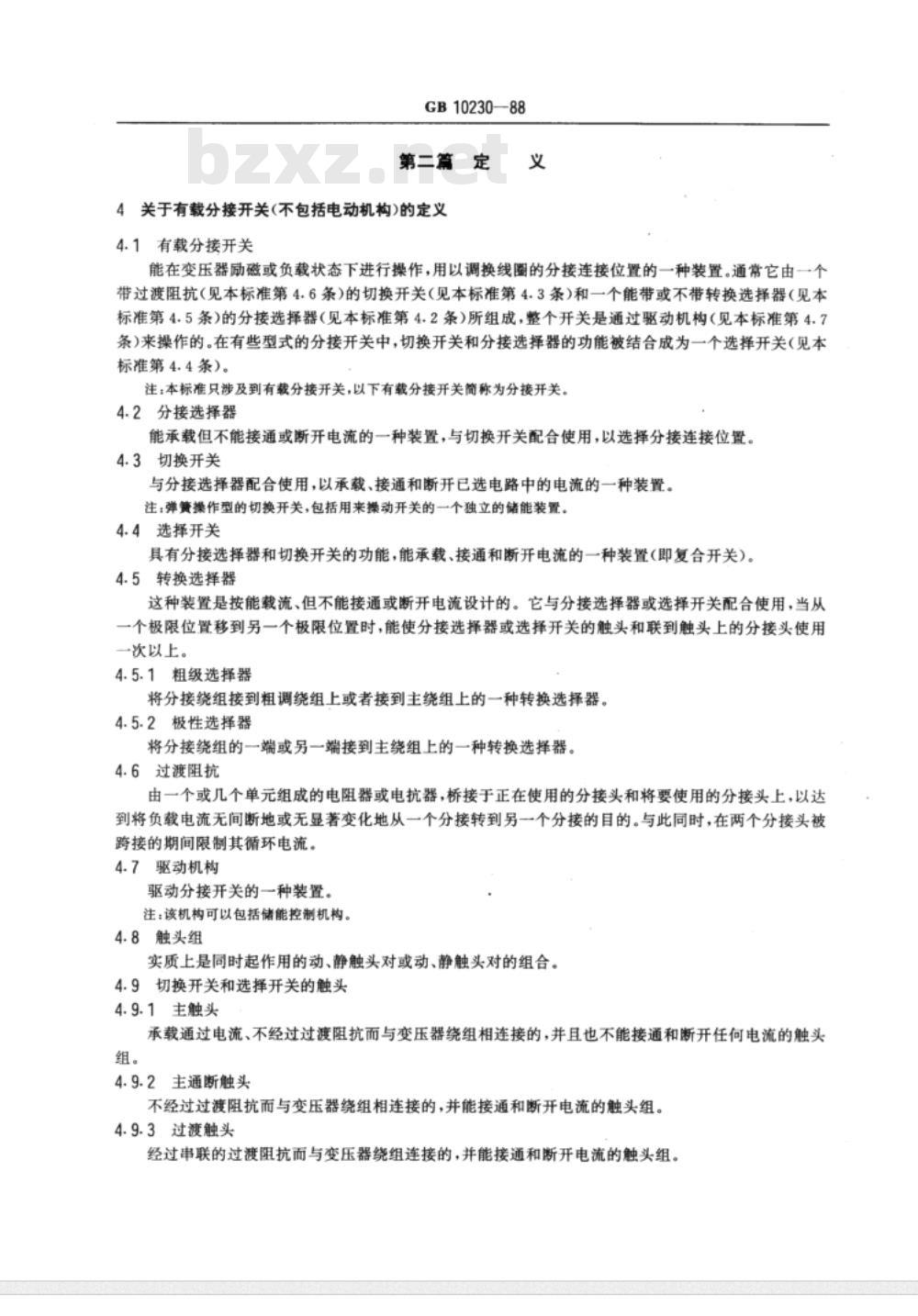

4 关于有载分接开关的定义（不包括电动机构）
4.1 有载分接开关bzxZ.net
能在变压器励磁或负载状态下操作，用以调换线圈分接位置的装置。通常由切换开关和分接选择器组成，通过驱动机构操作。某些型式将切换开关和分接选择器合并为选择开关。
注：以下文中有载分接开关简称为分接开关。

4.2 分接选择器
承载但不能接通或断开电流的装置，与切换开关配合使用以选择分接位置。

4.3 切换开关
与分接选择器配合使用，可承载、接通和断开已选电路电流。弹簧操作型切换开关包括独立储能装置。

4.4 选择开关
具有分接选择器和切换开关功能，能承载、接通和断开电流（复合开关）。

4.5 转换选择器
承载但不能接通或断开电流，与分接选择器或选择开关配合使用，可在从一个极限位置移到另一极限位置时操作触头一次以上。
4.5.1 粗级选择器
将分接绕组接到粗调绕组或主绕组上的转换选择器。
4.5.2 极性选择器
将分接绕组的一端或另一端接到主绕组上的转换选择器。

4.6 过渡阻抗
由一个或多个电阻器或电抗器组成，桥接正在使用的分接头与将使用的分接头，使负载电流无间断或无显著变化地从一个分接转到另一个分接，同时限制循环电流。

4.7 驱动机构
驱动分接开关的装置，可包括储能控制机构。

4.8 触头组
动、静触头对或其组合同时起作用。

4.9 切换开关和选择开关的触头
4.9.1 主触头：承载电流且不经过过渡阻抗，不能接通和断开电流。
4.9.2 主通断触头：不经过过渡阻抗，能接通和断开电流。
4.9.3 过渡触头：经过过渡阻抗，能接通和断开电流。
注：电抗过渡分接开关的触头组多用于正常分接位置承载电流。

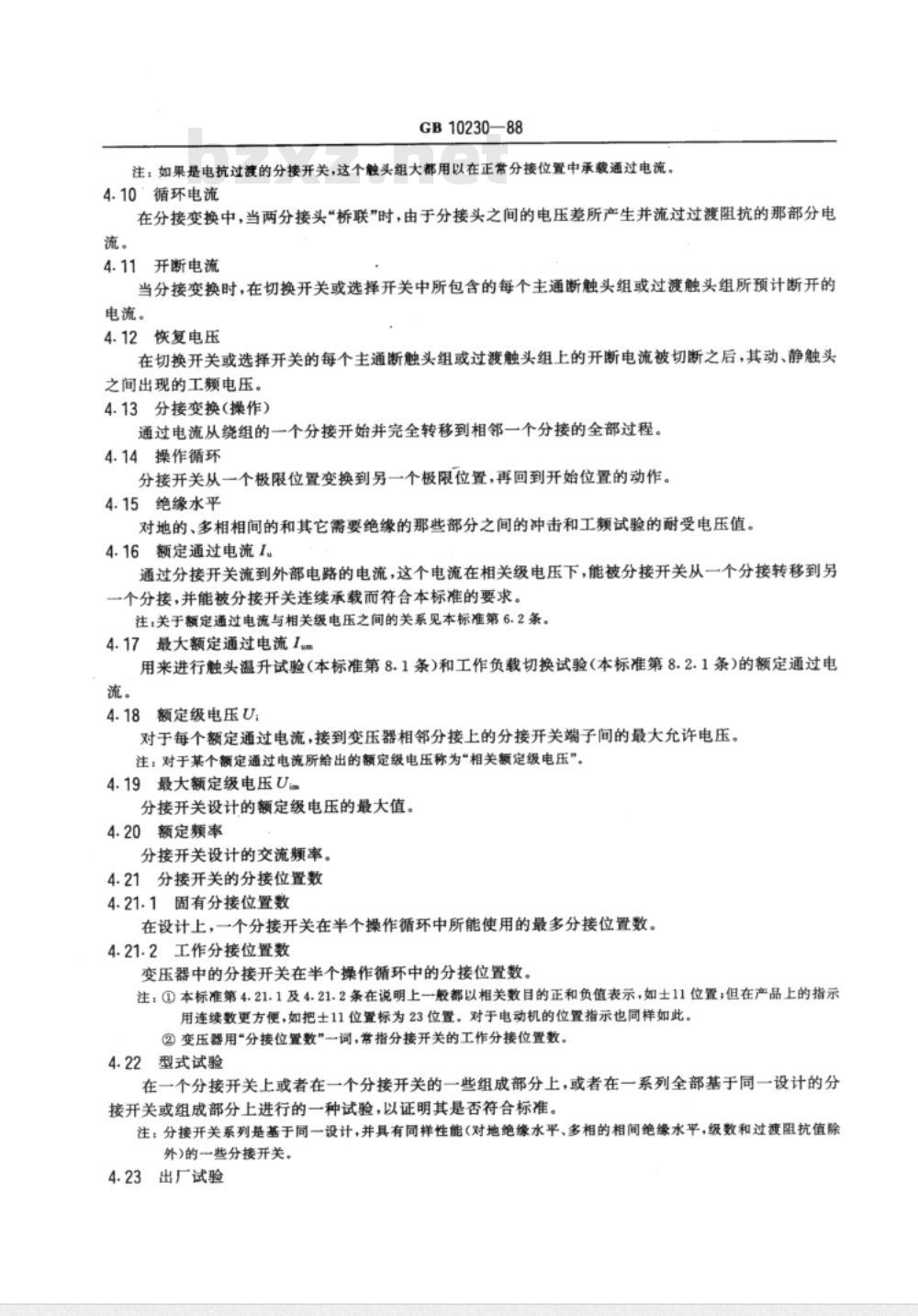

4.10 循环电流
分接变换时，两分接头桥联时，由电压差产生并流过过渡阻抗的电流。

4.11 开断电流
分接变换时，切换开关或选择开关每个主通断触头组或过渡触头组预计断开的电流。

4.12 恢复电压

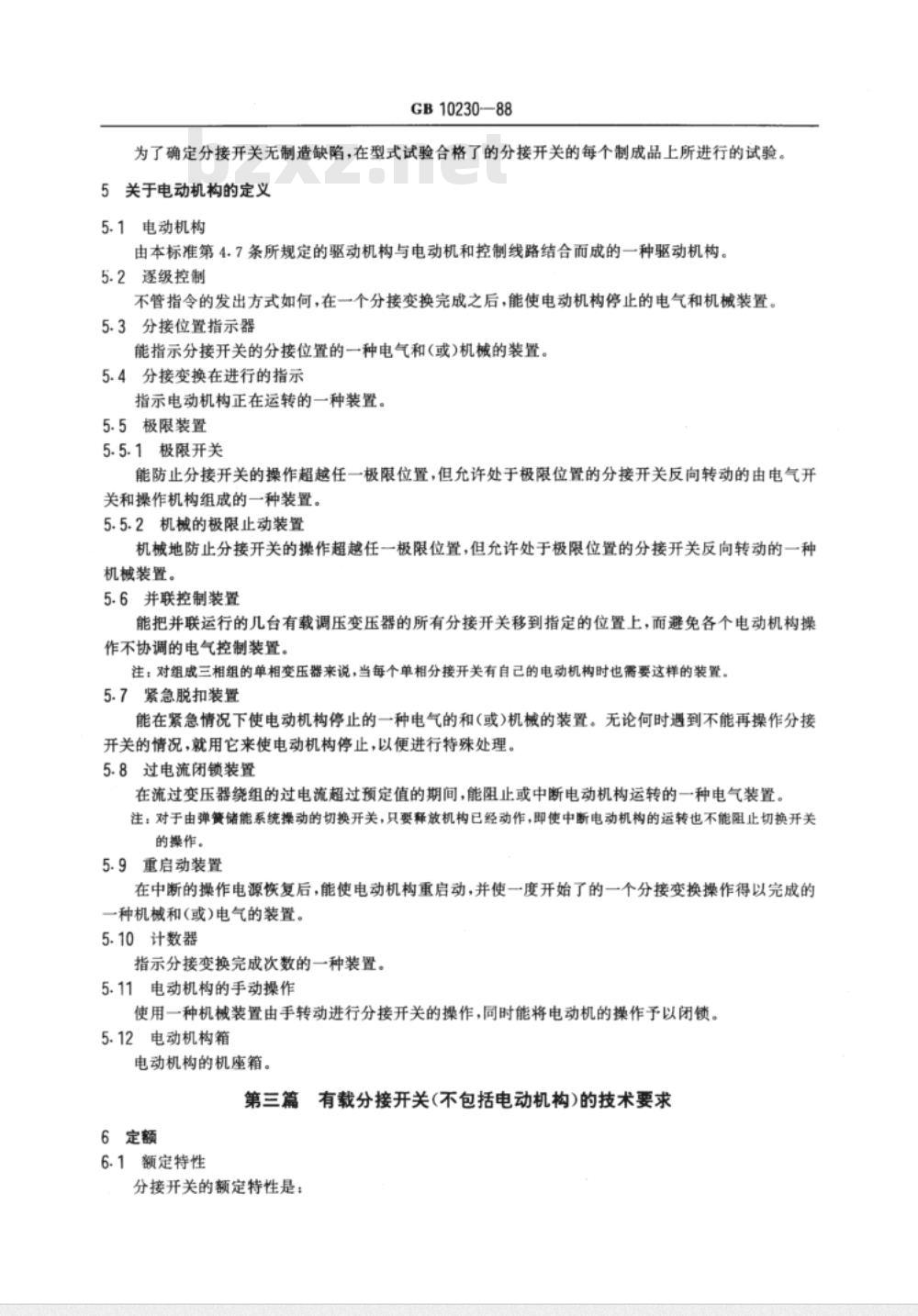

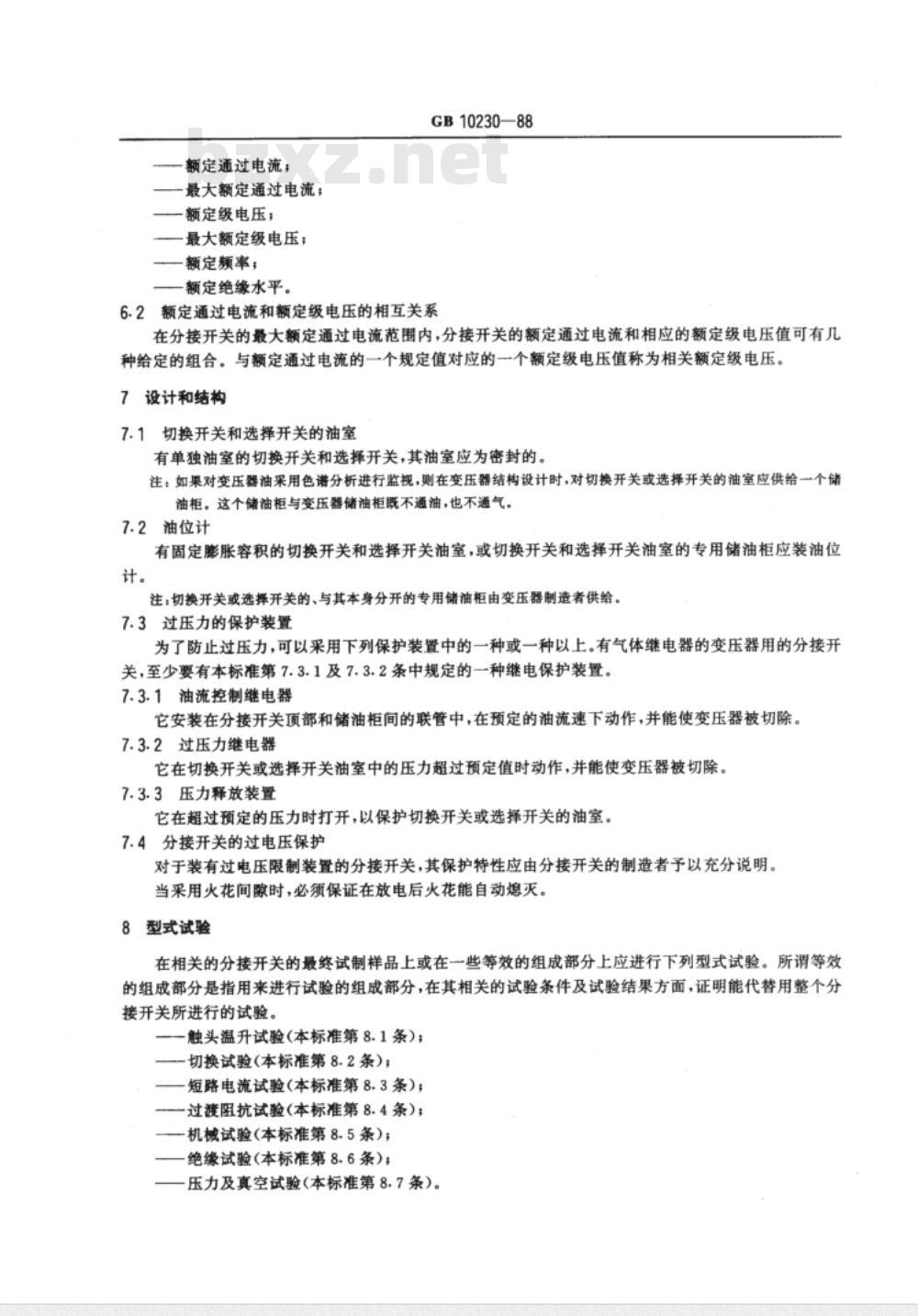

切换开关或选择开关中触头在开断后所能承受的最高电压。
