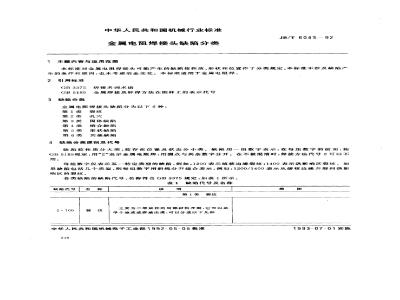

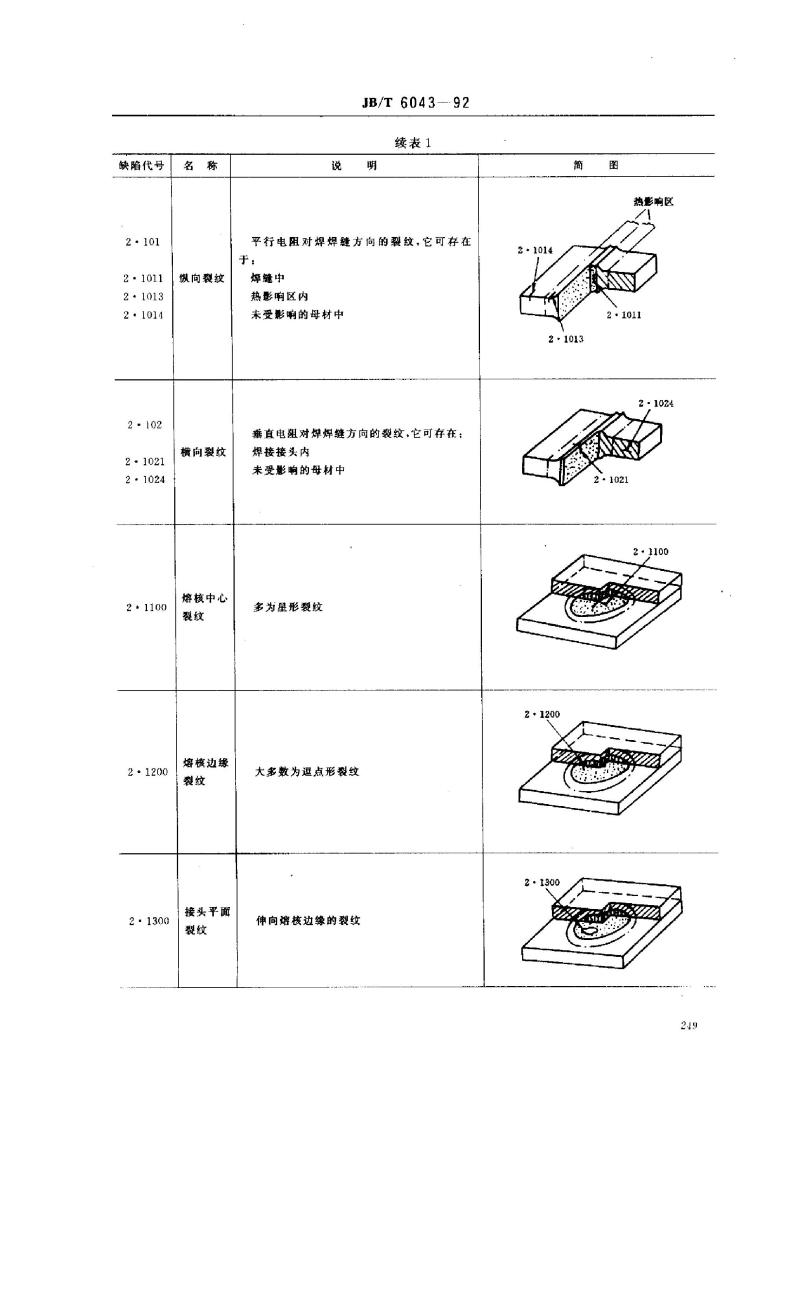

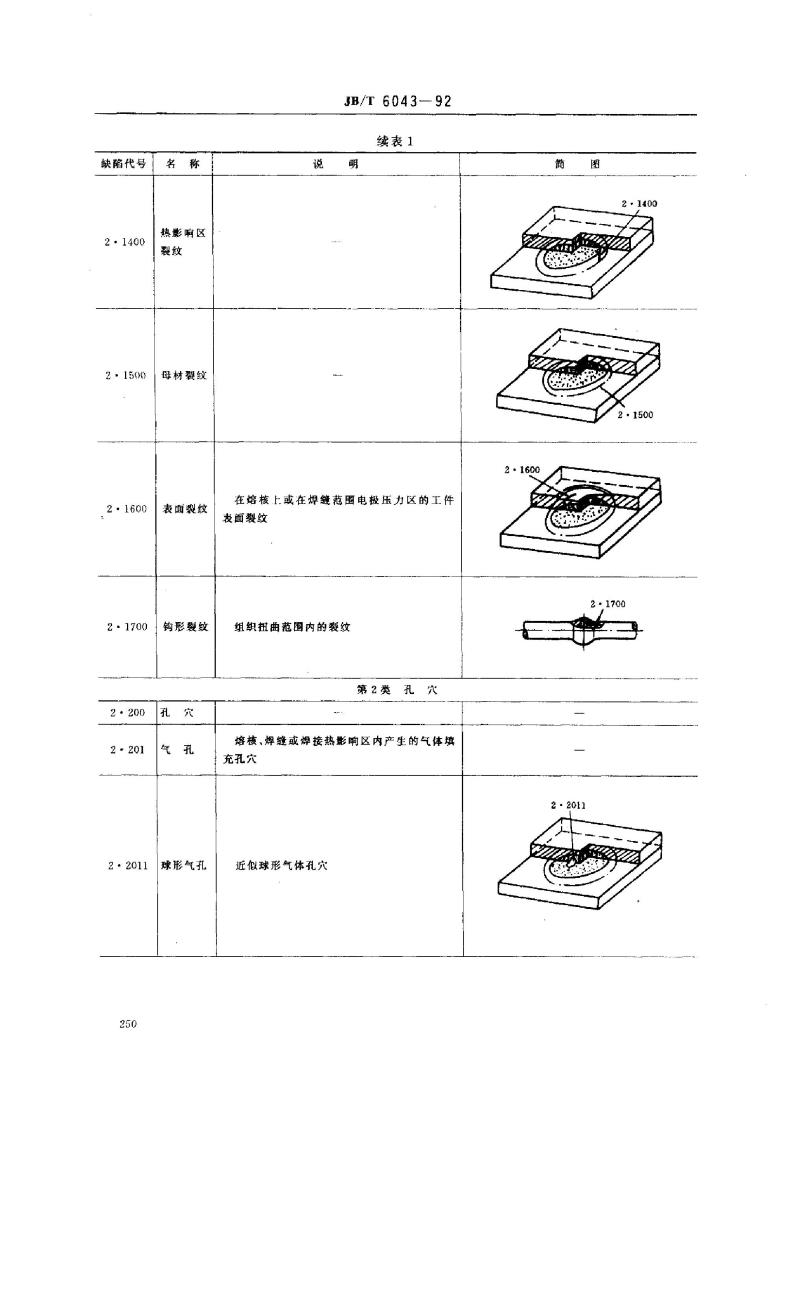

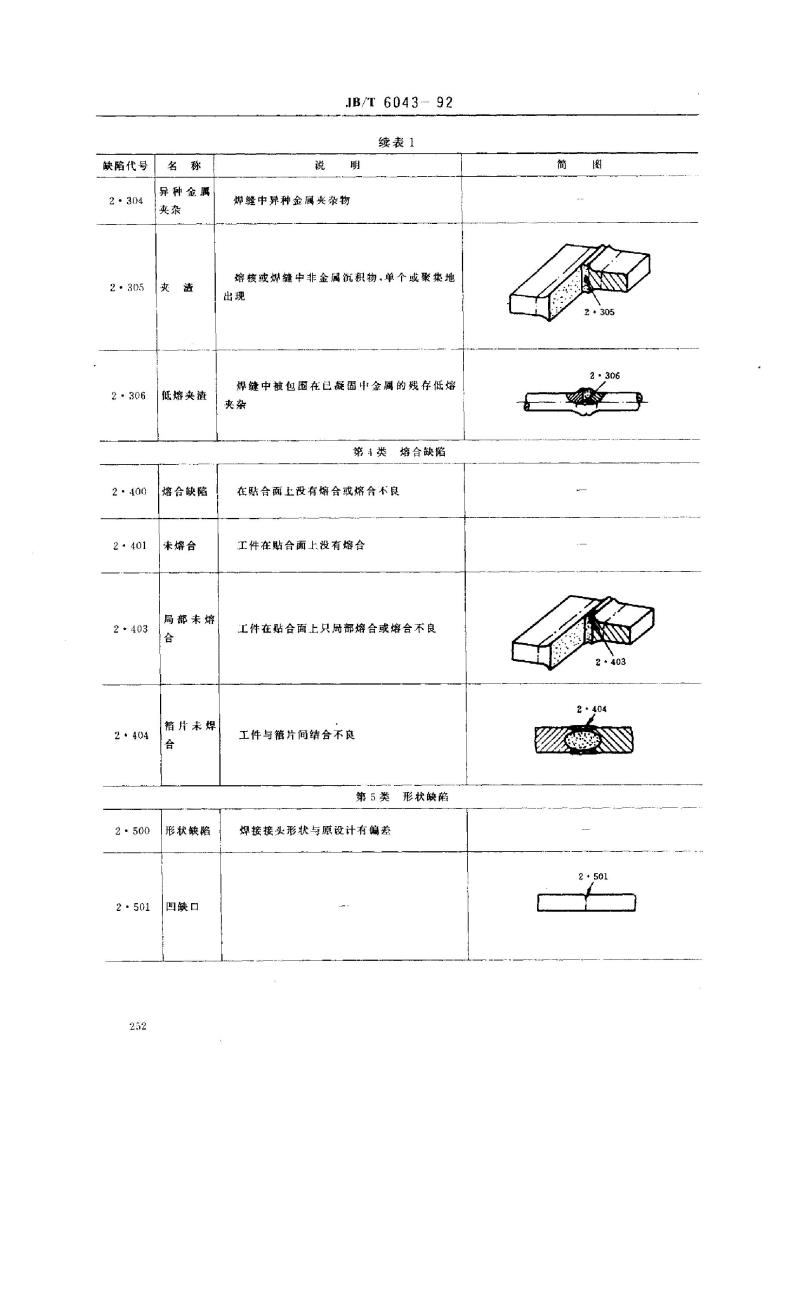

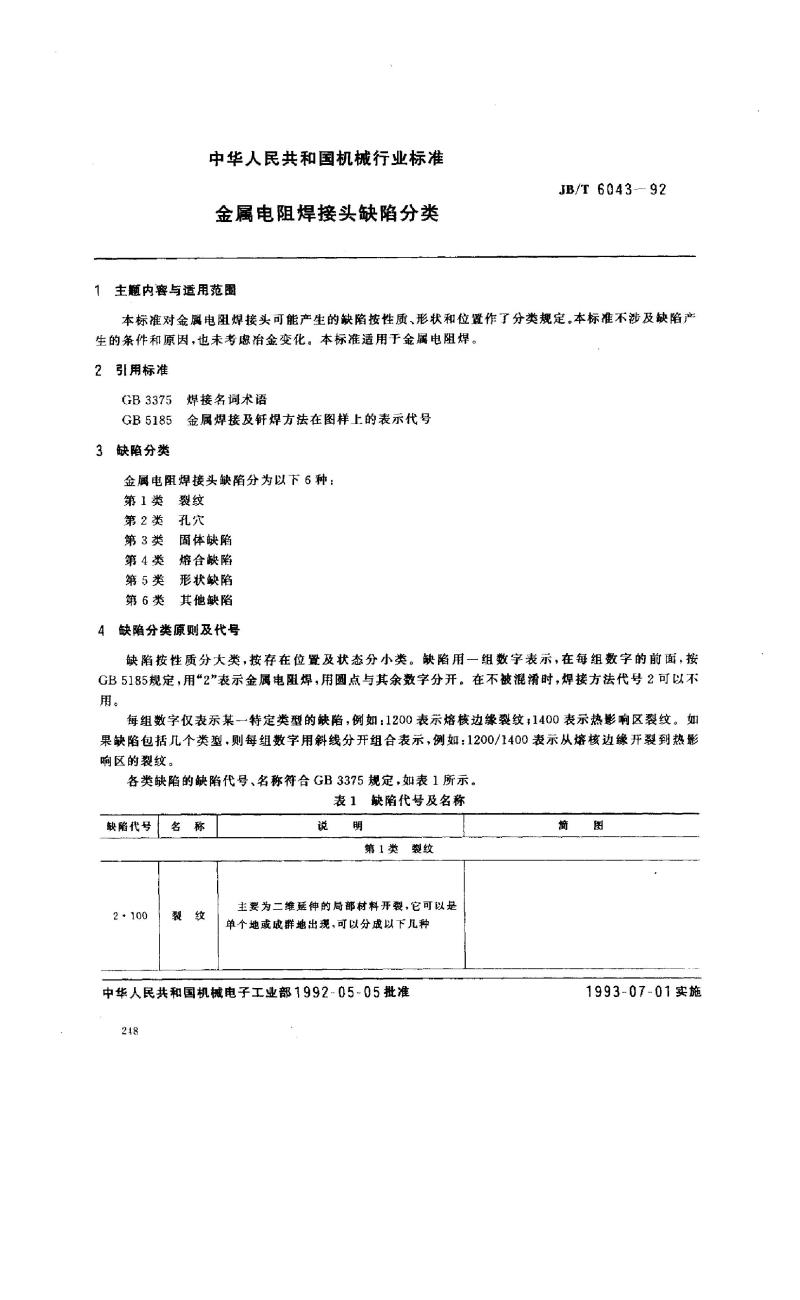

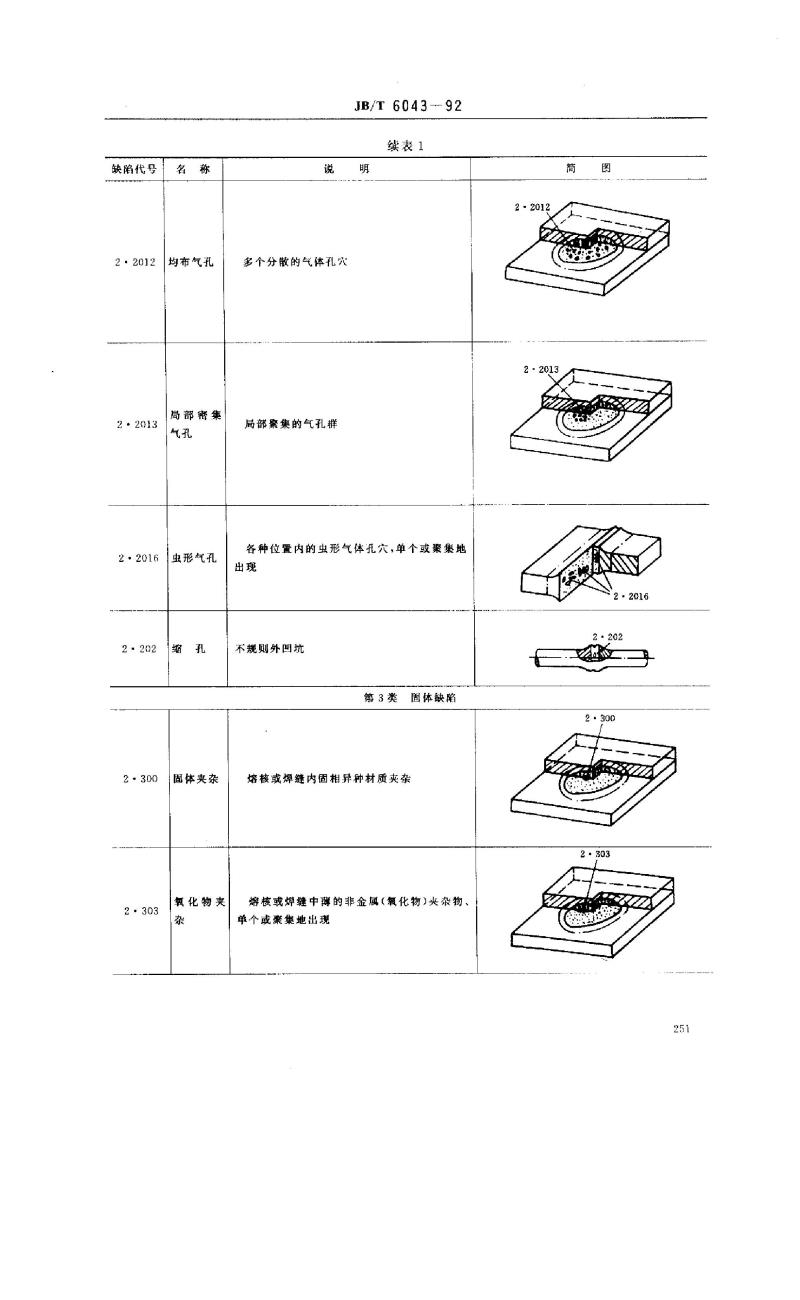

中华人民共和国机械行业标准 金属电阻焊接头缺陷分类 JB/T 6043-92 1 主题内容与适用范围 本标准对金属电阻焊接头可能产生的缺陷按性质、形状和位置作了分类规定。本标准不涉及缺陷产生的条件和原因，也未考虑治金变化。本标准适用于金属电阻焊接。 2 引用标准 - GB3375 焊接名词术语 - GB5185 金属焊接及钎焊方法在图样上的表示代号 3 缺陷分类 金属电阻焊接头缺陷分为以下6种： - 第1类：裂纹 - 第2类：孔穴 - 第3类：固体缺陷 - 第4类：熔合缺陷 - 第5类：形状缺陷 - 第6类：其他缺陷 4 缺陷分类原则及代号 缺陷按性质分大类，按存在位置及状态分小类。缺陷用一组数字表示，在每组数字的前面，按GB5185规定，用2表示金属电阻焊接，用圆点与其余数字分开。在不被混淆时，焊接方法代号2可以不用。每组数字仅表示某一特定类型的缺陷，例如：1200表示熔核边缘裂纹；1400表示热影响区裂纹。如果缺陷包括几个类型，则每组数字用斜线分开组合表示，例如：1200/1400表示从熔核边缘开裂到热影响区的裂纹。 各类缺陷的缺陷代号、名称符合GB3375规定，如表1所示。 表1 缺陷代号及名称 缺陷代号 名称 - 2.100 纵向裂纹 - 2.101 横向裂纹 - 2.102 熔核中心裂纹 - 2.103 熔核边缘裂纹 - 2.104 接头平面裂纹 - 2.120 熔核上裂纹 - 2.130 热影响区裂纹 - 2.140 母材裂纹 - 2.200 球形气孔 - 2.201 均布气孔 - 2.202 虫形气孔 - 2.300 异种金属夹杂 - 2.305 低熔夹渣 - 2.400 未熔合 - 2.500 形状缺陷 5 其他缺陷 缺陷代号 2.500 及以上表示焊接接头形状的偏差，如错位、角变形、翘曲等。 本标准由中华人民共和国机械电子工业部于1992年5月5日批准，并于1993年7月1日起实施。
