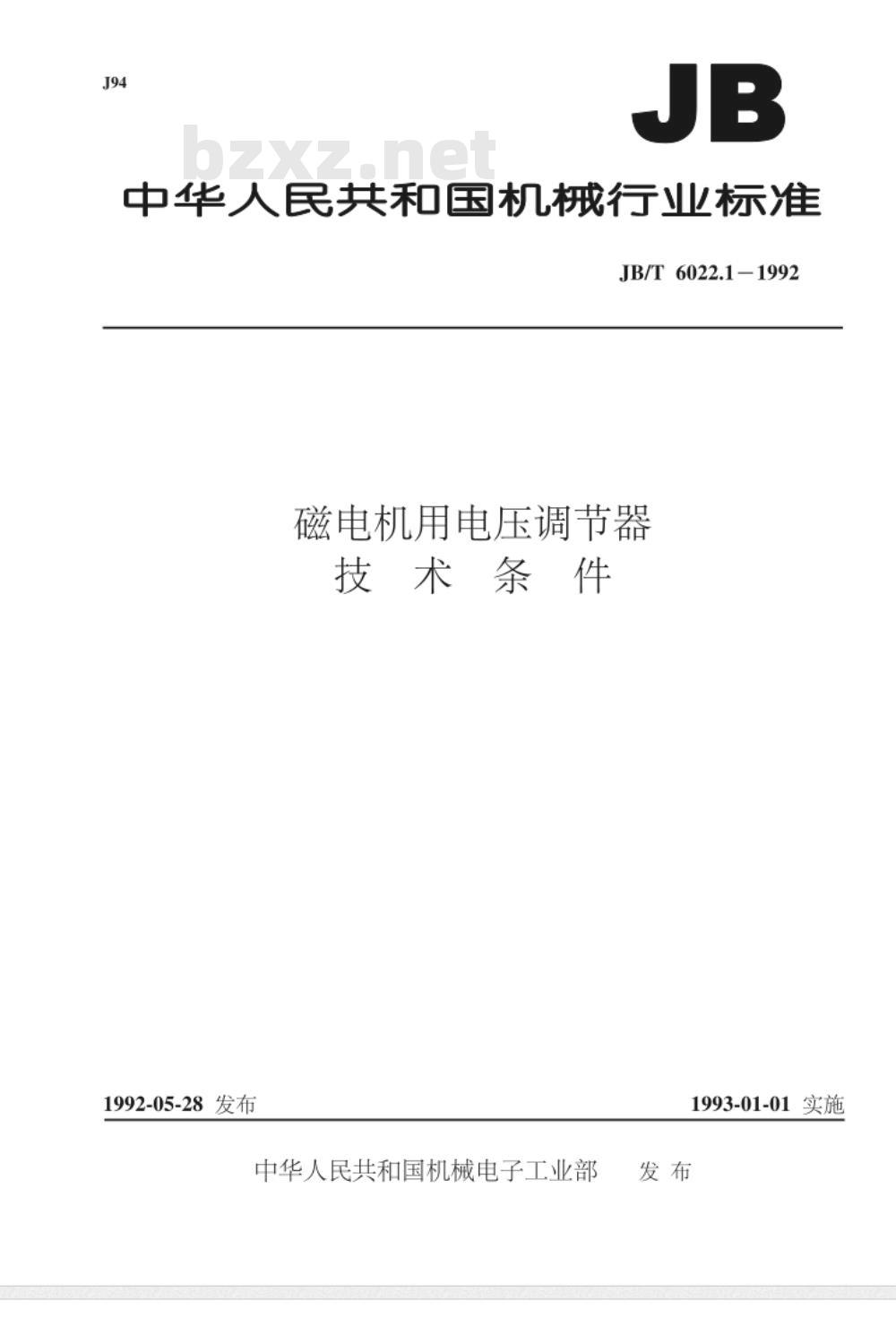

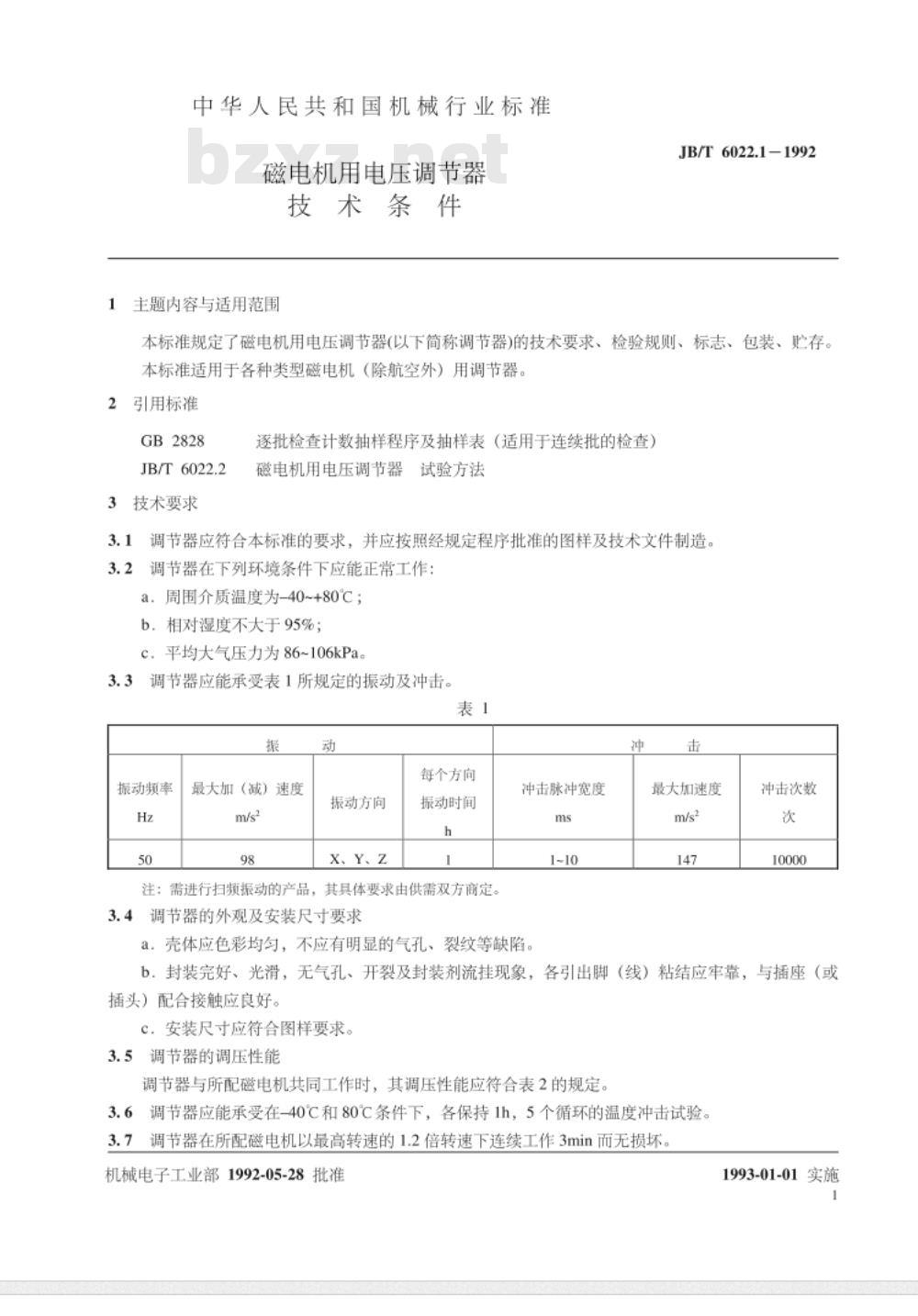

中华人民共和国机械行业标准 JB/T 6022.1-1992 磁电机用电压调节器 技术条件 1. 范围 本标准规定了磁电机用电压调节器（以下简称调节器）的技术要求、检验规则、标志、包装和贮存。本标准适用于各种类型磁电机（除航空外）用调节器。 2. 引用标准 GB 2828，JB/T 6022.2 3. 技术要求 3.1 调节器应符合本标准的要求，并应按照经规定程序批准的图样及技术文件制造。 3.2 调节器应能在以下环境条件下正常工作： a. 周围介质温度为 -40 ~ +80℃； b. 相对湿度不大于 95%； c. 平均大气压力为 86 ~ 106 kPa。 3.3 调节器应能承受表1所规定的振动及冲击。 表1：振动频率：50 Hz；最大加（减）速度：98 m/s²；振动方向：X、Y、Z；每个方向振动时间：按需求商定。 冲击脉冲宽度：1~10 ms；最大加速度：147 m/s²；冲击次数：10000 次。 3.4 调节器的外观及安装尺寸要求： a. 壳体应色彩均匀，无明显的气孔、裂纹等缺陷； b. 封装完好、光滑，无气孔、开裂及封装剂流挂现象；各引出脚粘结应牢靠，与插座配合应良好； c. 安装尺寸应符合图样要求。 3.5 调节器的调压性能： 调节器与所配磁电机共同工作时，其调压性能应符合表2的规定。 3.6 调节器应能承受在 -40℃ 和 +80℃ 条件下，每个条件保持 1 小时，进行 5 个循环的温度冲击试验。 3.7 调节器应能在所配磁电机最高转速的 1.2 倍转速下连续工作 3 分钟而无损坏。 3.8 调节器在淋水 24 小时后应能正常工作。 3.9 调节器的耐久性测试：在周围介质温度为 65±2℃，所配磁电机转速为最高转速的 80% 时，调节器应连续工作 100 小时。 4. 试验方法 试验方法见 JB/T 6022.2。 5. 检验规则 5.1 产品的检验类型： 5.1.1 出厂检验：产品按下列项目进行检查，合格后允许出厂：外观及安装尺寸检查、调压性能检查。 5.1.2 型式检验：制造厂应在以下情况之一时进行型式检验：新产品定型、产品经改进或变型、工艺或原材料重大改变、产品转厂生产或间断时间超过 1 年重新生产时。型式检验时，样品需按规定数量抽取并进行试验。 5.2 验收规则：产品验收按 GB2828 方法进行，供需双方商定具体检验方案。 6. 标志、包装、贮存 6.1 产品应在显眼位置标明制造厂名称及商标。 6.2 产品包装盒应标明：制造厂名称及商标、产品名称、数量、出厂日期。 6.3 包装箱应牢固，箱内应衬有防护材料。
