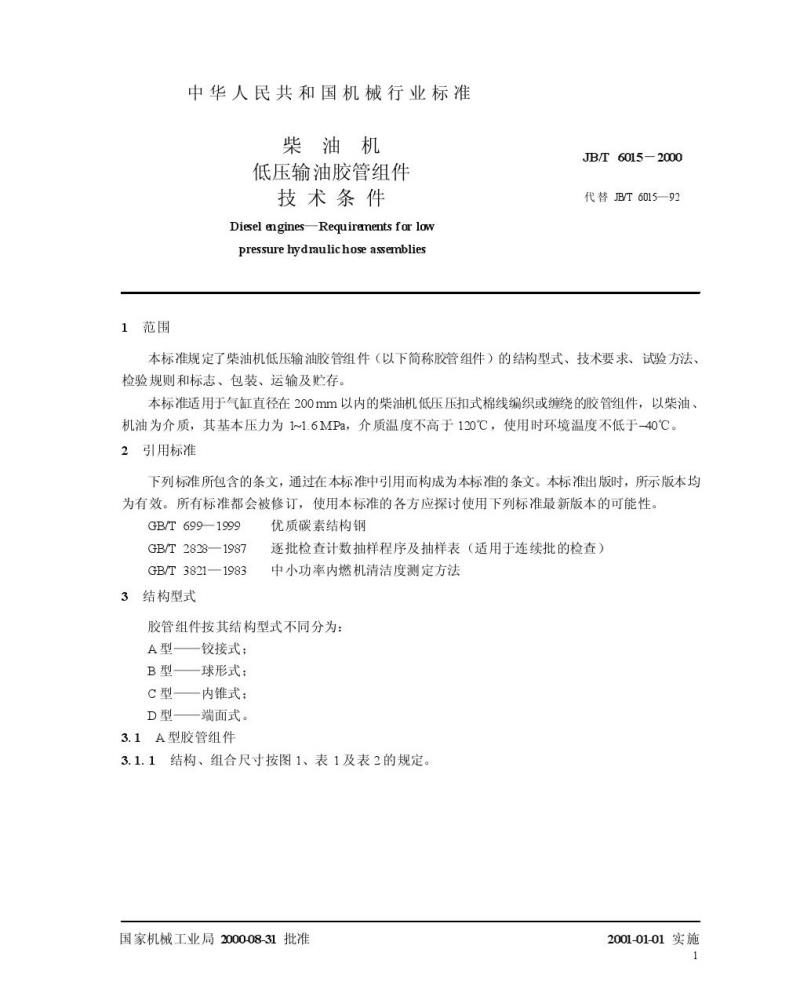

中华人民共和国机械行业标准 JB/T6015-2000 Diesel engines—Requirements for low-pressure hydraulic hose assemblies 本标准规定了柴油机低压输油胶管组件（以下简称胶管组件）的结构型式、技术要求、试验方法、检验规则和标志、包装、运输及贮存。 本标准适用于气缸直径在200mm以内的柴油机低压压扣式棉线编织或缠绕的胶管组件，以柴油、机油为介质，其基本压力为1~1.6MPa，介质温度不高于120℃，使用时环境温度不低于-40℃。 1 范围 本标准规定了柴油机低压输油胶管组件的技术条件，包括结构型式、技术要求、试验方法、检验规则等内容，适用于气缸直径在200mm以内的柴油机低压胶管组件。 本标准代替JB/T6015—92。 2 规范性引用文件 下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。本标准出版时，所示版本均为有效。所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性： - GB/T 699—1999 - GB/T 2828—1987 - GB/T 3821—1983 3 结构型式 胶管组件按其结构型式不同分为： A型——铰接式； B型——球形式； C型——内锥式； D型——端面式。 3.1 A型胶管组件 3.1.1 结构、组合尺寸按图1、表1及表2的规定。 胶管内径：4.5mm、6mm、8mm、10mm、13mm、16mm、19mm、22mm、25mm； 有效通径：3mm、4mm、6mm、8mm、10mm、12mm、15mm、17mm、19mm。 胶管外径：无护套为10±0.7mm至36±1.5mm；带护套为11.2±0.6mm至37.2±1.5mm。 表1和表2为胶管的详细尺寸规定，包括内径、外径、有效通径和长度要求。 3.1.2 铰接式衬管接头、套筒及胶管的连接形式见图1。 4 技术要求 高压胶管组件应具有良好的密封性能、耐压性及抗腐蚀性，符合相关的质量标准要求。 5 试验方法 本标准规定了对胶管组件的各项性能进行测试的方法，包括耐压试验、密封性试验、抗腐蚀试验等。 6 包装、运输及贮存 胶管组件应采用适当的包装，防止在运输和储存过程中受损。包装标志应注明产品型号、规格、生产日期等信息。
