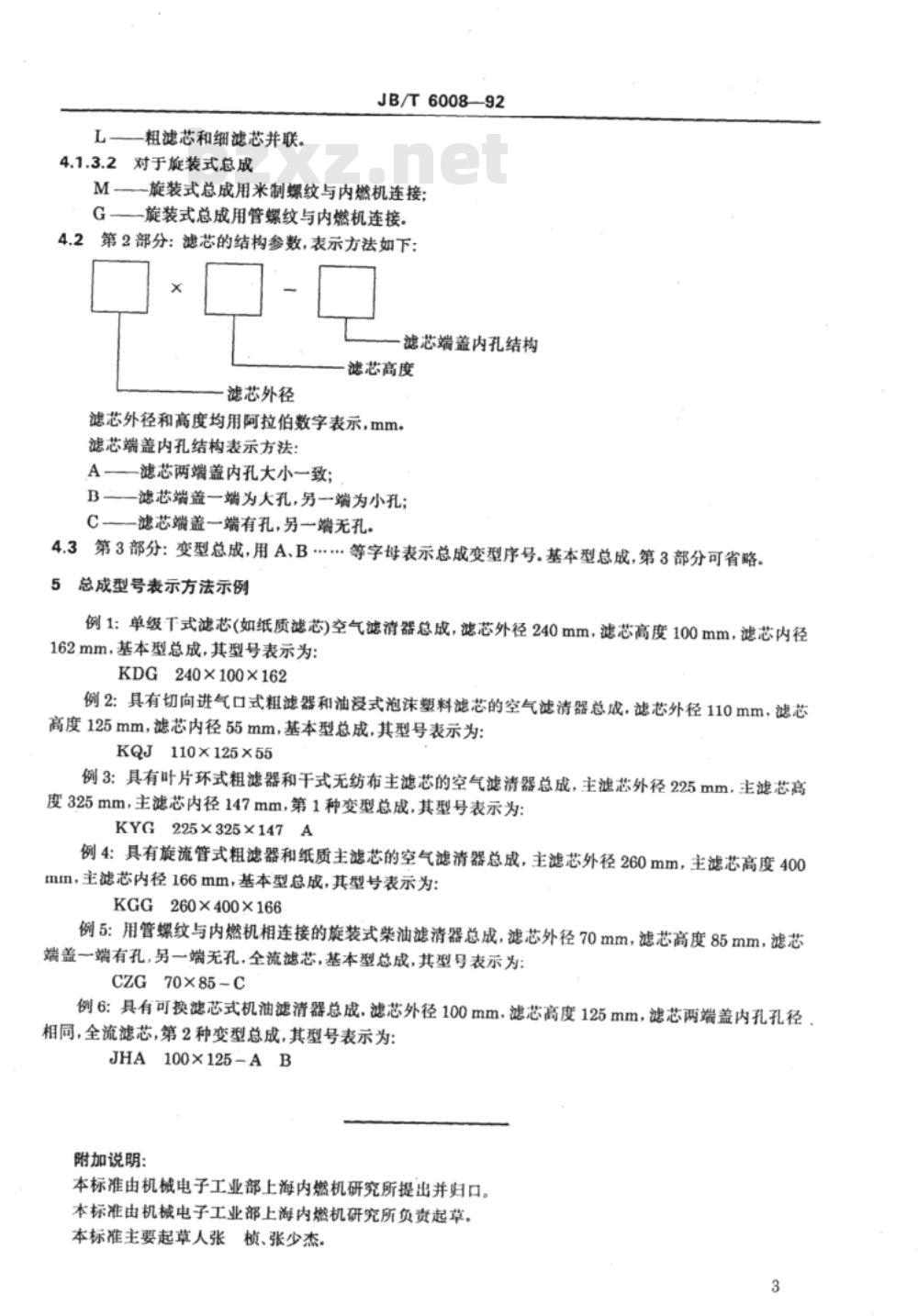

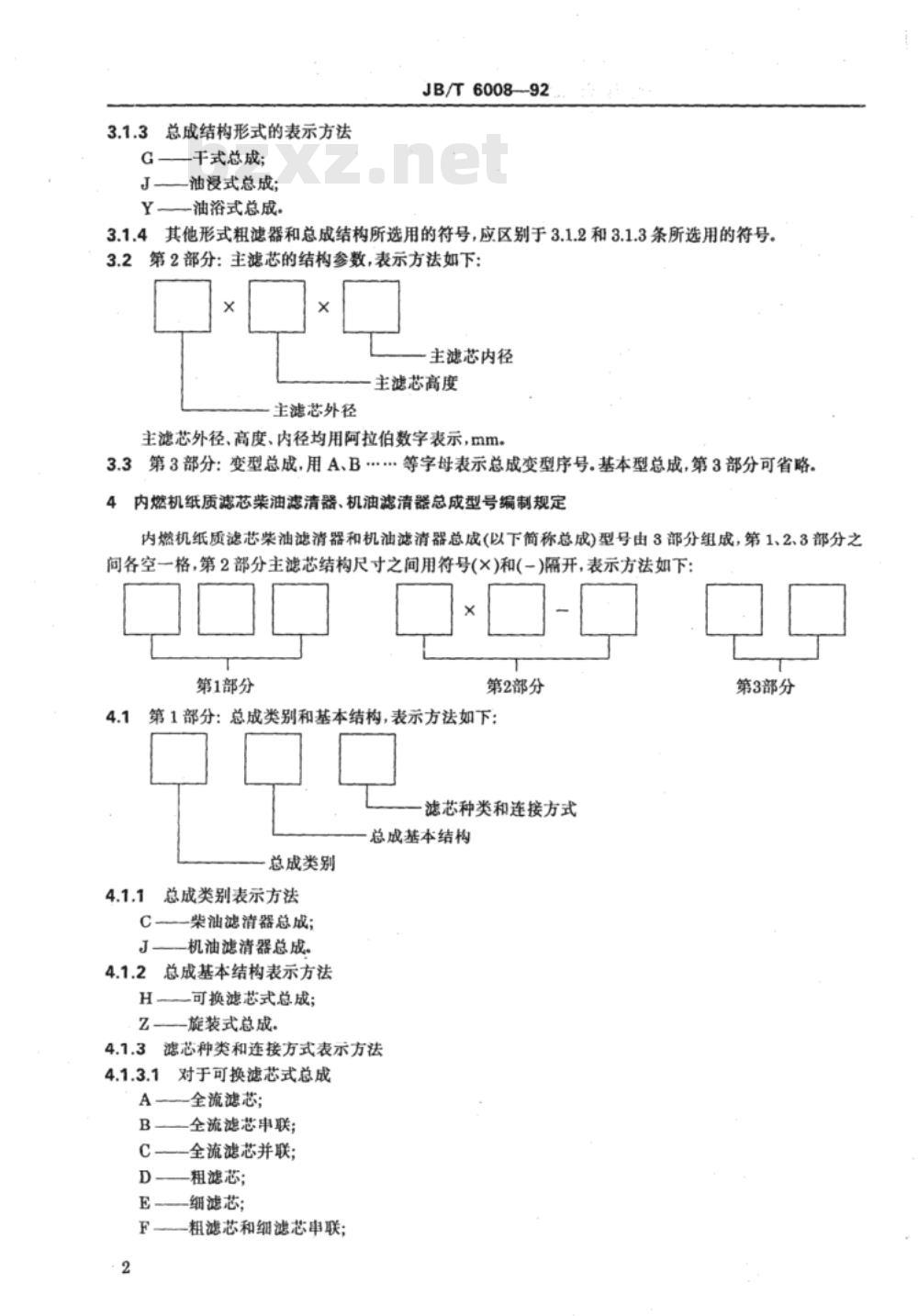

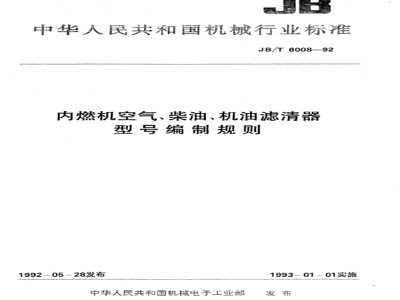

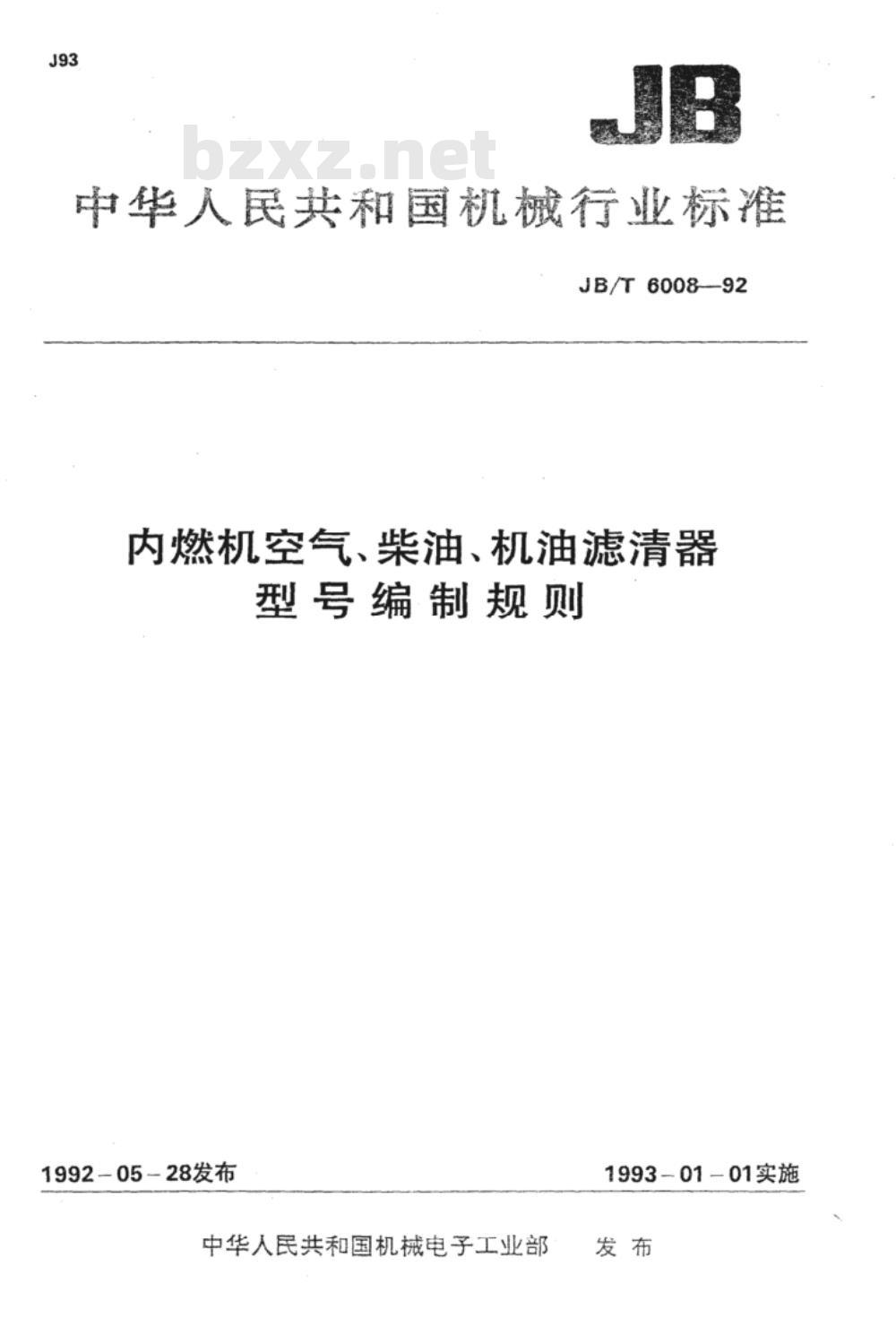

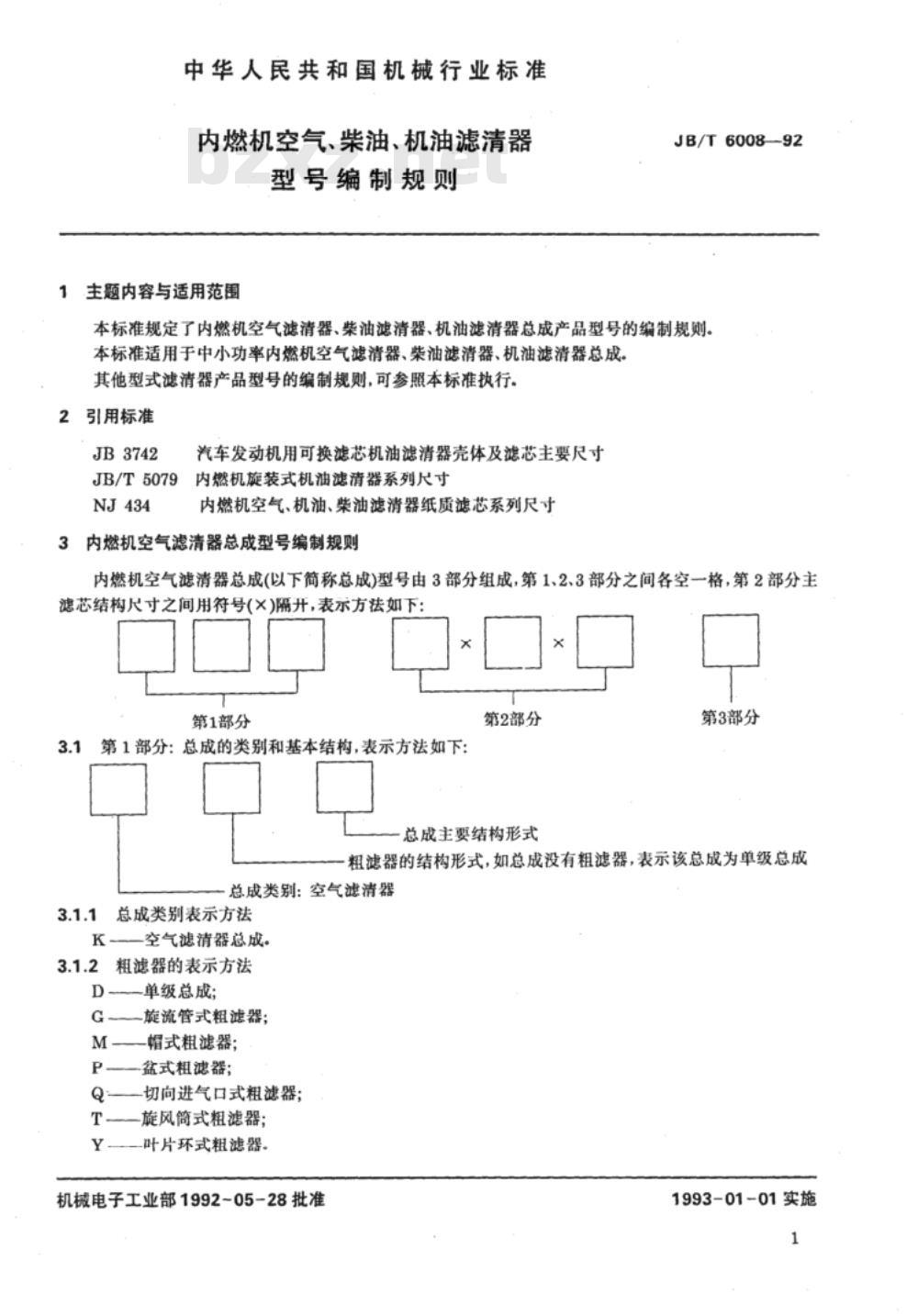

中华人民共和国机械行业标准 JB/T6008-92 内燃机空气、柴油、机油滤清器型号编制规则 发布日期：1992年5月28日 实施日期：1993年1月1日 1 主题内容与适用范围 本标准规定了内燃机空气滤清器、柴油滤清器、机油滤清器总成产品型号的编制规则。适用于中小功率内燃机的空气滤清器、柴油滤清器、机油滤清器总成。其他型式滤清器产品型号的编制规则可参照本标准执行。 2 引用标准 JB 3742、JB/T 5079、NJ 434 3 内燃机空气滤清器总成型号编制规则 内燃机空气滤清器总成（以下简称总成）型号由三部分组成，第1部分、2部分、3部分之间各空一格，第2部分主滤芯结构尺寸之间用符号（×）隔开，表示方法如下： 3.1 第1部分：总成的类别和基本结构，表示方法如下： - 第1部分：总成类别； - 第2部分：总成主要结构形式； - 第3部分：粗滤器的结构形式，如总成没有粗滤器，表示该总成为单级总成。 3.1.1 总成类别表示方法： - K：空气滤清器总成。 3.1.2 粗滤器的表示方法： - D：单级总成； - G：旋流管式粗滤器； - M：帽式粗滤器； - P：盆式粗滤器； - Q：切向进气口式粗滤器； - T：旋风筒式粗滤器； - Y：叶片环式粗滤器。 3.1.3 总成结构形式的表示方法： - G：干式总成； - J：油浸式总成； - Y：油浴式总成。 3.1.4 其他形式粗滤器和总成结构所选用的符号应区别于3.1.2和3.1.3条所选用的符号。 3.2 第2部分：主滤芯的结构参数，表示方法如下：主滤芯内径、主滤芯高度、主滤芯外径等参数均用阿拉伯数字表示，单位为mm。 3.3 第3部分：变型总成，用A、B等字母表示总成变型序号。基本型总成第3部分可省略。 4 内燃机纸质滤芯柴油滤清器、机油滤清器总成型号编制规定 内燃机纸质滤芯柴油滤清器和机油滤清器总成型号由三部分组成，第1部分、2部分、3部分之间各空一格，第2部分主滤芯结构尺寸之间用符号（×）和（-）隔开，表示方法如下： 4.1 第1部分：总成类别和基本结构，表示方法如下： - C：柴油滤清器总成； - J：机油滤清器总成。 4.1.1 总成类别表示方法： - C：柴油滤清器总成； - J：机油滤清器总成。 4.1.2 总成基本结构表示方法： - H：可换滤芯式总成； - Z：旋装式总成。 4.1.3 滤芯种类和连接方式表示方法： 4.1.3.1 对于可换滤芯式总成： - A：全流滤芯； - B：全流滤芯申联； - C：全流滤芯并联； - D：粗滤芯； - E：细滤芯； - F：粗滤芯和细滤芯申联； - L：粗滤芯和细滤芯并联。 4.1.3.2 对于旋装式总成： - M：旋装式总成用米制螺纹与内燃机连接； - G：旋装式总成用管螺纹与内燃机连接。 4.2 第2部分：滤芯的结构参数，表示方法如下：滤芯端盖内孔结构、滤芯高度、滤芯外径等，均用阿拉伯数字表示，单位为mm。 4.3 第3部分：变型总成，用A、B等字母表示总成变型序号。基本型总成第3部分可省略。 5 总成型号表示方法示例 例1：单级T式滤芯空气滤清器总成，滤芯外径240mm，滤芯高度100mm，滤芯内径162mm，基本型总成，其型号表示为：KDG240×100×162。 例2：具有切向进气口式粗滤器和油浸式泡沫塑料滤芯的空气滤清器总成，滤芯外径110mm，滤芯高度125mm，滤芯内径55mm，基本型总成，其型号表示为：KQJ110×125×55。 例3：具有叶片环式粗滤器和干式无纺布主滤芯的空气滤清器总成，主滤芯外径225mm，主滤芯高度325mm，主滤芯内径147mm，第1种变型总成，其型号表示为：KYG225×325×147A。 例4：具有旋流管式粗滤器和纸质主滤芯的空气滤清器总成，主滤芯外径260mm，主滤芯高度400mm，主滤芯内径166mm，基本型总成，其型号表示为：KGG260×400×166。 例5：用管螺纹与内燃机相连接的旋装式柴油滤清器总成，滤芯外径70mm，滤芯高度85mm，滤芯端盖一端有孔，另一端无孔，全流滤芯，基本型总成，其型号表示为：CZG70×85-C。
