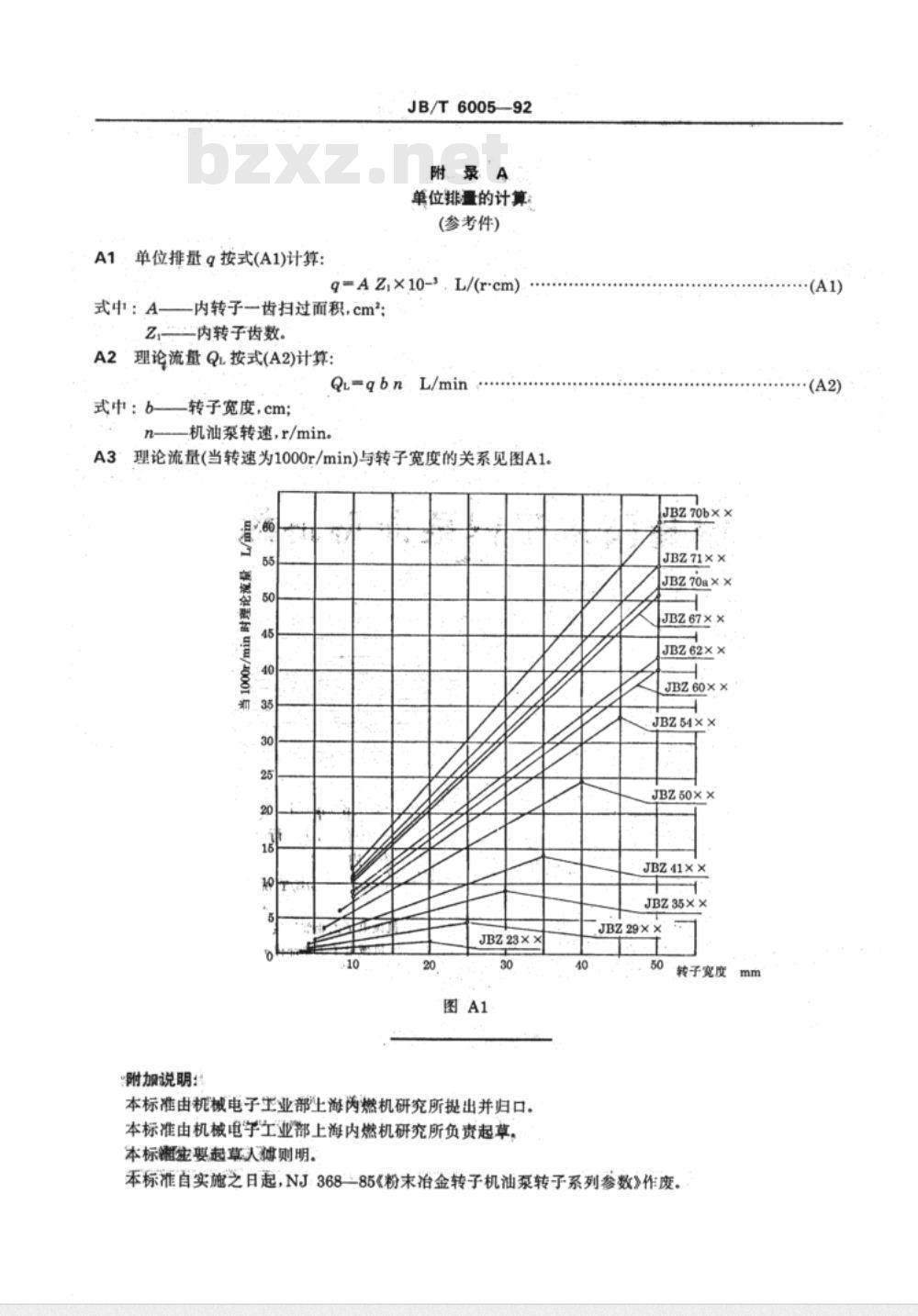

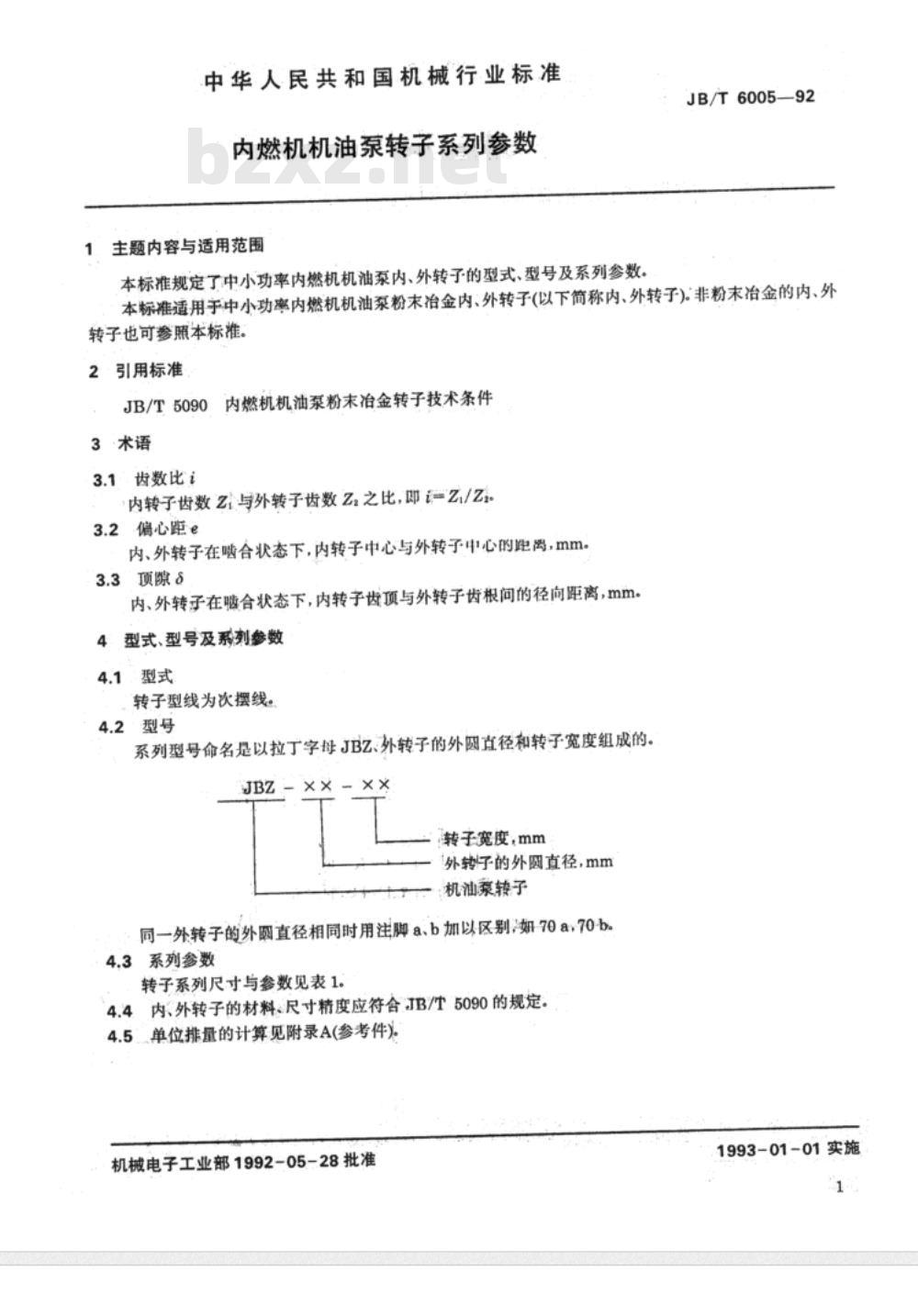

中华人民共和国机械行业标准 JB/T6005-92 内燃机机油泵转子系列参数 1992-05-28发布 1993-01-01实施 1 主题内容与适用范围 本标准规定了中小功率内燃机机油泵内、外转子的型式、型号及系列参数。适用于中小功率内燃机机油泵粉末冶金内、外转子（以下简称内、外转子）。非粉末冶金的内、外转子也可参照本标准。 2 引用标准 - JB/T5090 内燃机机油泵粉末冶金转子技术条件 3 术语 3.1 齿数比 i：内转子齿数 Z 与外转子齿数 Z3 之比，即 Z/Z。 3.2 偏心距 e：内、外转子在啮合状态下，内转子中心与外转子中心的距离，单位 mm。 3.3 项隙 8：内、外转子在啮合状态下，内转子齿项顶与外转子齿根之间的径向距离，单位 mm。 4 型式、型号及系列参数 4.1 型式：转子型线为次摆线。 4.2 型号：系列型号命名以拉丁字母 JBZ、外转子的外圆直径和转子宽度组成，格式为 JBZ××-××。 - 转子宽度，单位 mm - 外转子的外圆直径，单位 mm 同一外转子的外圆直径相同时，使用注脚 a、b 加以区分，例如 70a、70b。 4.3 系列参数：转子系列尺寸与参数见表1。 4.4 内、外转子的材料及尺寸精度应符合 JB/T5090 的规定。 4.5 单位排量的计算见附录 A（参考件）。 附录 A 单位排量的计算（参考件） A1 单位排量 q 按下式计算： q = A Z × 10⁻³ L/(cm³) 式中：A 为内转子齿扫过面积，单位 cm²；Z 为内转子齿数。 A2 理论流量 Q 按下式计算： Q = q b n L/min 式中：b 为转子宽度，单位 cm；n 为机油泵转速，单位 r/min。 A3 理论流量（当转速为 1000 r/min）与转子宽度的关系见图 A1。 本标准由机械电子工业部提出并归口，由机械电子工业部上海内燃机研究所负责起草。本标准自实施之日起，NJ368-85《粉末冶金转子机油泵转子系列参数》作废。 本标准由机械电子工业部机械标准化研究所出版发行，版权专有，不得翻印。
