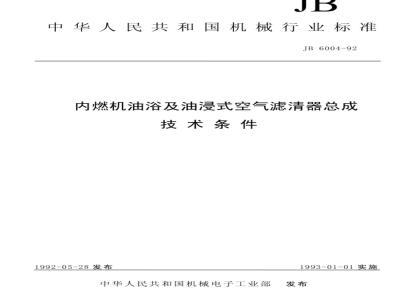

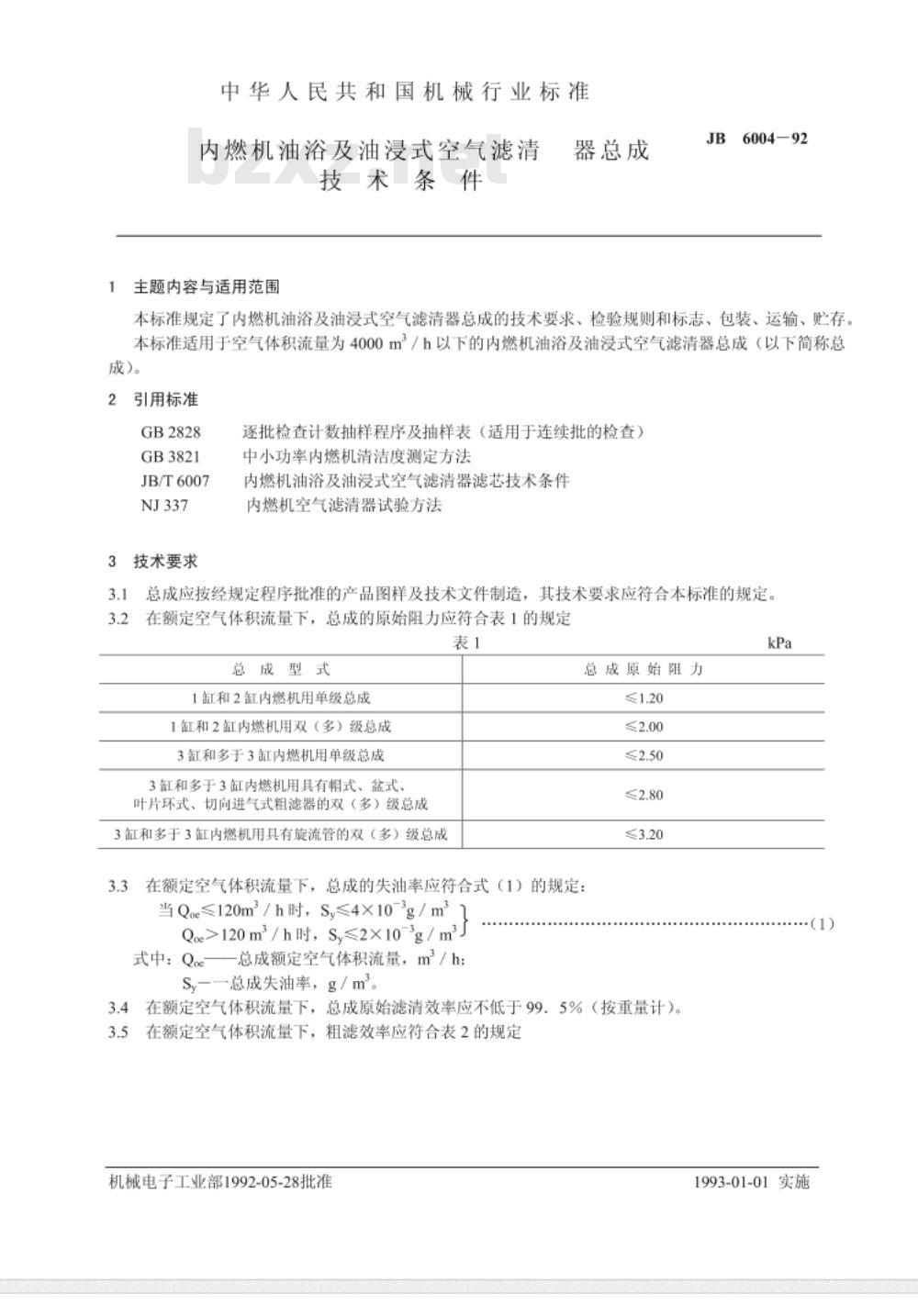

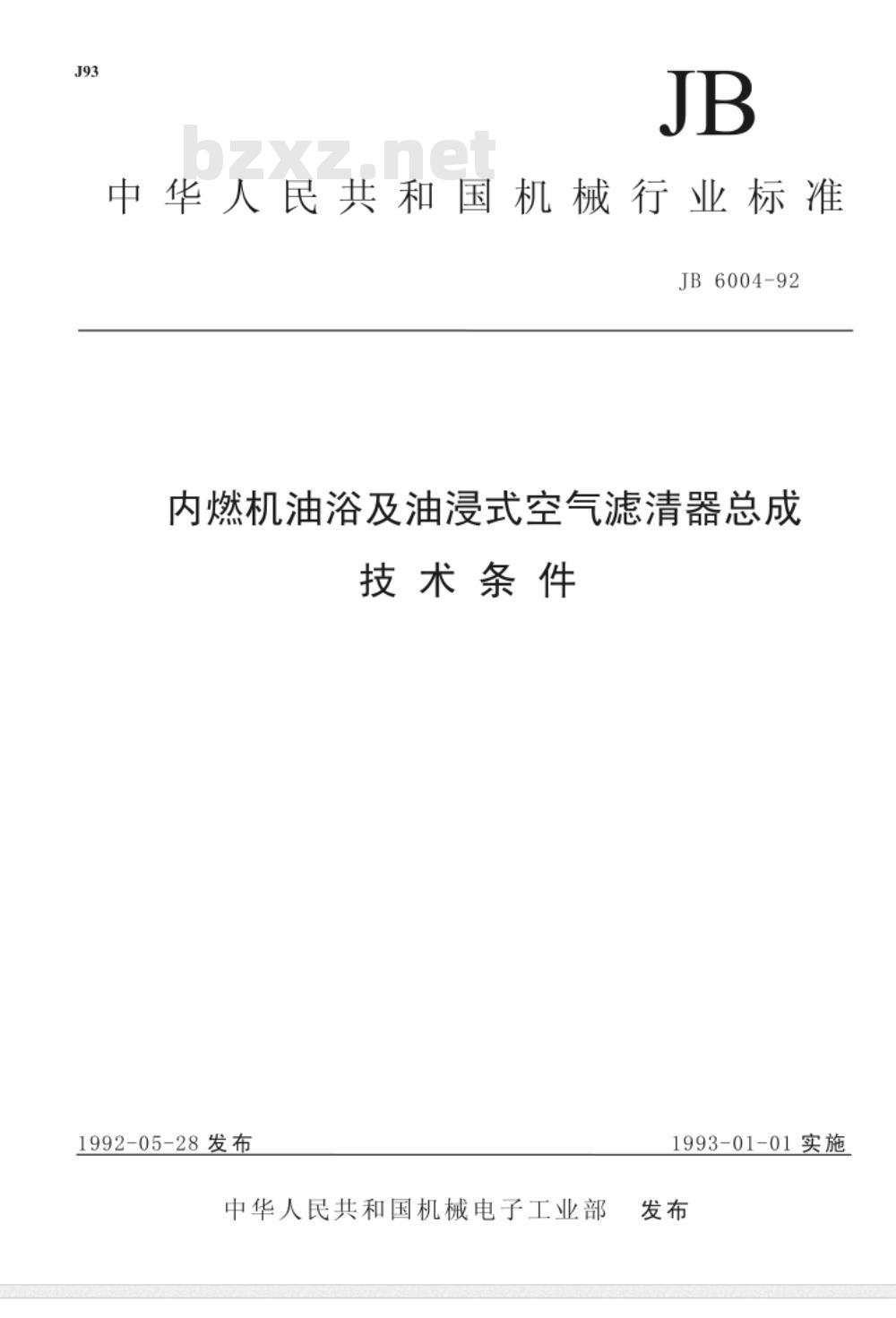

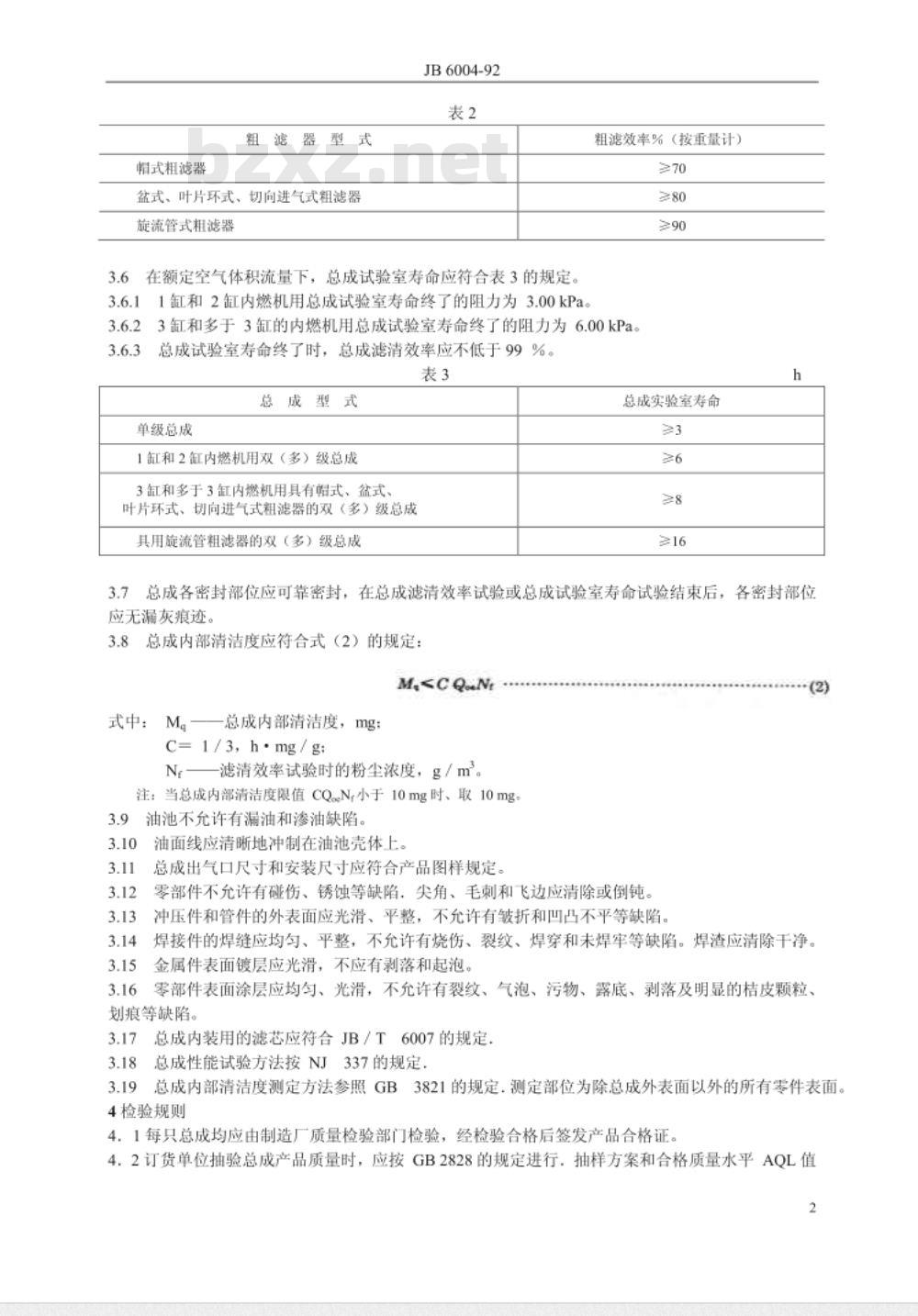

中华人民共和国机械行业标准 JB6004-92 内燃机油浴及油浸式空气滤清器总成技术条件 1992-05-28发布 1993-01-01实施 1 主题内容与适用范围 本标准规定了内燃机油浴及油浸式空气滤清器总成的技术要求、检验规则和标志、包装、运输、贮存。适用于空气体积流量为4000m³/h以下的内燃机油浴及油浸式空气滤清器总成（以下简称总成）。 2 引用标准 - GB2828 - GB3821 - JB/T6007 - NJ337 3 技术要求 3.1 总成应按经规定程序批准的产品图样及技术文件制造，其技术要求应符合本标准的规定。 3.2 在额定空气体积流量下，总成的原始阻力应符合表1的规定。 表1 总成原始阻力 | 总成型式 | 1缸和2缸内燃机用单级总成 | 1缸和2缸内燃机用双（多）级总成 | 3缸和多于3缸内燃机用单级总成 | 3缸和多于3缸内燃机用双（多）级总成 | |----------|--------------------------|----------------------------------|---------------------------------|-------------------------------------| | 原始阻力 | ≤1.20 kPa | ≤2.00 kPa | ≤2.50 kPa | ≤2.80 kPa | 3.3 总成的失油率应符合式（1）的规定：当Q≤120m³/h时，S≤4×10⁻³g/m³；Q>120m³/h时，S≤2×10⁻³g/m³。 3.4 总成原始滤清效率应不低于99.5%（按重量计）。 3.5 总成的粗滤效率应符合表2的规定。 表2 总成粗滤效率 | 总成型式 | 粗滤效率（按重量计） | |----------|-----------------------| | 1缸和2缸内燃机用单级总成 | >70% | | 3缸和多于3缸内燃机用双（多）级总成 | >90% | 3.6 总成试验室寿命应符合表3的规定。 表3 总成试验室寿命 | 总成型式 | 1缸和2缸内燃机用单级总成 | 3缸和多于3缸内燃机用双（多）级总成 | |----------|--------------------------|----------------------------------| | 寿命（小时） | ≥3 | ≥6 | 3.7 总成的各密封部位应可靠密封，不得出现漏灰现象。 3.8 总成内部清洁度应符合式（2）的规定：M ≤ C × Q × N，其中M为总成内部清洁度，mg；C为常数，1/3，h·mg/g；N为滤清效率试验时的粉尘浓度，g/m³。 3.9 油池不允许有漏油和渗油缺陷。油面线应清晰地冲制在油池壳体上。 3.10 总成出气口尺寸和安装尺寸应符合产品图样规定。 3.11 零部件不允许有碰伤、锈蚀等缺陷，尖角、毛刺和飞边应清除或倒钝。 3.12 焊接件的焊缝应均匀、平整，不允许有烧伤、裂纹、焊穿和未焊牢等缺陷。 3.13 金属件表面镀层应光滑，不应有剥落和起泡。 3.14 总成内装用的滤芯应符合JB/T6007的规定。 3.15 总成性能试验方法按NJ337的规定进行。 3.16 总成内部清洁度测定方法参照GB33821的规定，测定部位为除总成外表面以外的所有零件表面。 4 检验规则 4.1 每只总成均应由制造厂质量检验部门检验，经检验合格后签发产品合格证。 4.2 订货单位抽验总成产品质量时，应按GB2828的规定进行抽样方案和合格质量水平（AQL值由供需双方商定）。 5 标志、包装、运输、贮存 5.1 每只总成上应标明制造厂名称、商标、产品名称、型号及使用保养说明。 5.2 每只总成应装入衬有防潮材料的干燥包装箱内，并附有检验员签章的产品合格证。 5.3 总成产品出厂包装应保证产品在正常运输中不致损伤。 5.4 包装箱外表面应标明：制
