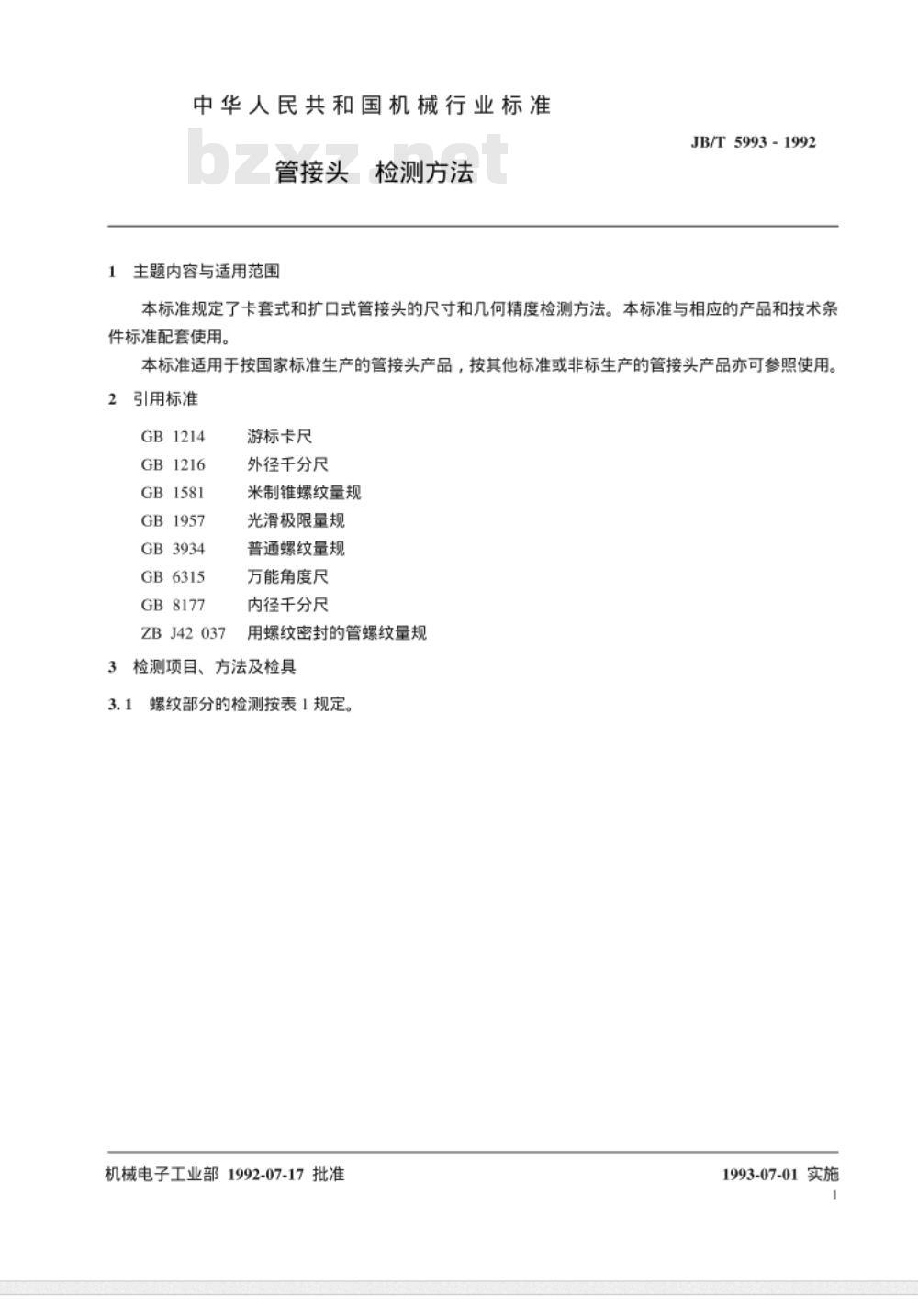

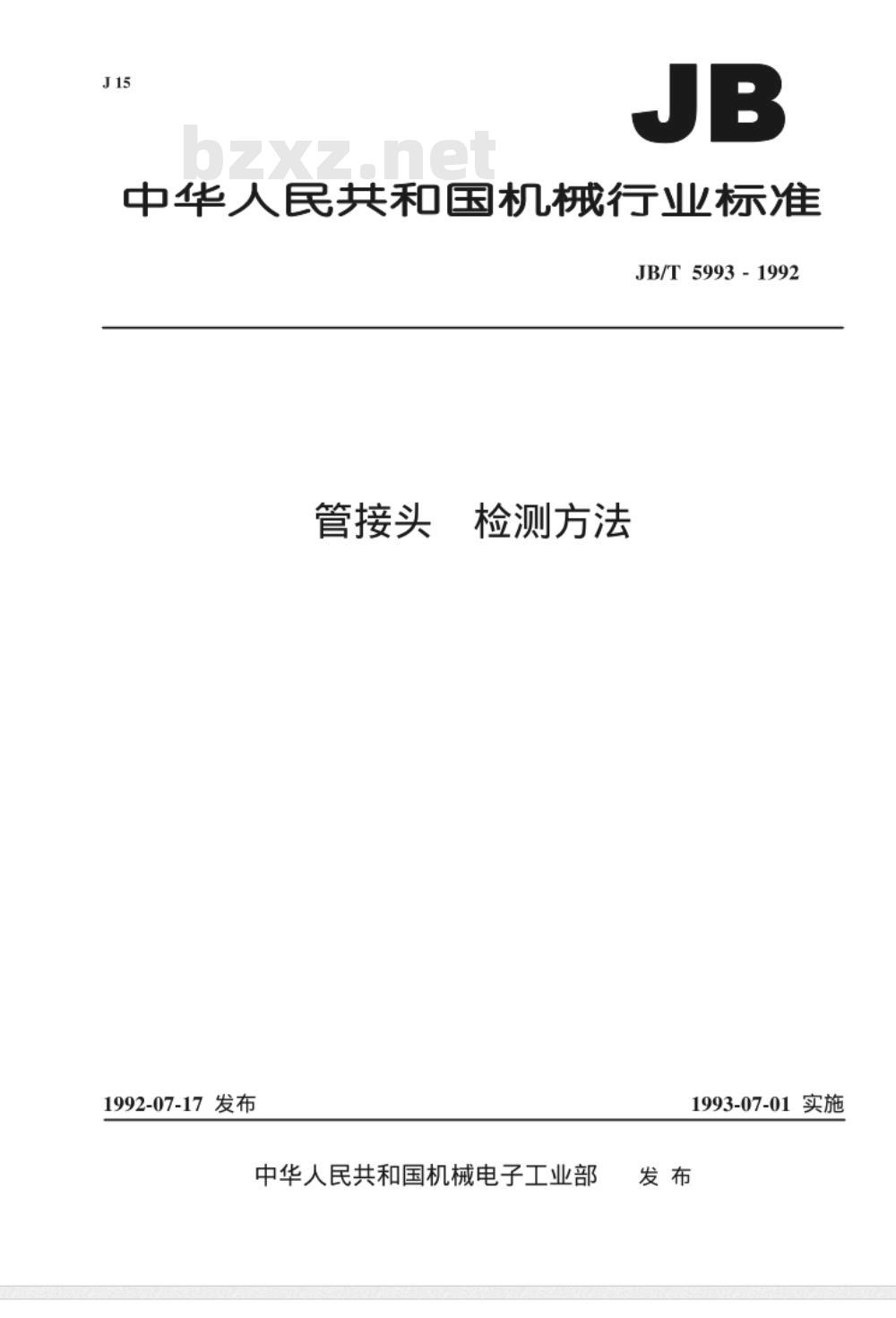

中华人民共和国机械行业标准 JB/T 5993-1992 管接头检测方法 1992-07-17发布，1993-07-01实施。 1 主题内容与适用范围 本标准规定了卡套式和扩口式管接头的尺寸和几何精度检测方法。本标准与相应的产品和技术条件标准配套使用。适用于按国家标准生产的管接头产品，按其他标准或非标生产的管接头产品亦可参照使用。 2 引用标准 GB 1214 GB 1216 GB 1581 GB 1957 GB 3934 GB 6315 GB 8177 ZB J42 037 游标卡尺 外径千分尺 米制锥螺纹量规 光滑极限量规 普通螺纹量规 万能角度尺 内径千分尺 用螺纹密封的管螺纹量规。 3 检测项目、方法及检具 螺纹部分的检测按表1规定。 3.1 螺纹部分检测 检测项目及检测方法： - 内螺纹的作用中径和大径：用手将通端螺纹塞规旋入工件，应能顺利旋至与工件全部有效螺纹旋合，旋入深度不得超过2倍螺距； - 外螺纹的作用中径和小径：同内螺纹检测方法。 - 米制锥螺纹的综合检查：用手将米制锥螺纹量规旋入工件，工件端面应在量规两极限端面之间。 3.2 其他尺寸及几何精度的检测按表2规定。 表2 检测项目和方法 - 端管接头旋入端支承面对旋入端螺纹轴线的垂直度：用0.02mm游标卡尺跨对面测量，至少相间90°测两点，取平均值； - 螺母及接头扳拧部分对边宽度：用光滑极限量规测量； - 管接头体角度α：用通用角度尺或专用角度样板测量； - 卡套式管接头体的d尺寸：用游标卡尺测量。 附录A 垂直度和同轴度检测方法 垂直度检测：用手将螺纹通端环规旋在接头体旋入端螺纹上，测量接头体支承面到环规端面之间的间隙。 同轴度检测：将专用螺母旋到接头体上，然后将专用芯棒通入。 本标准的实施，确保了管接头产品在生产和质量控制中符合精确的尺寸和几何精度要求，保障了产品的功能和安全性。
