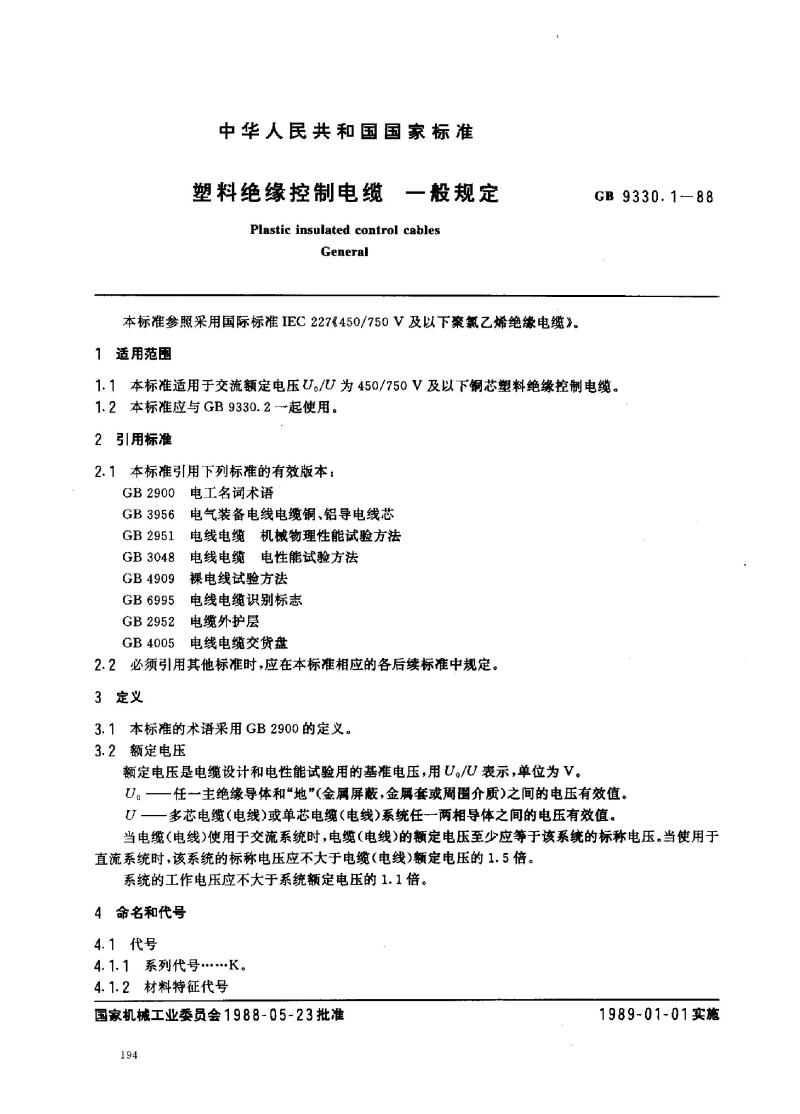

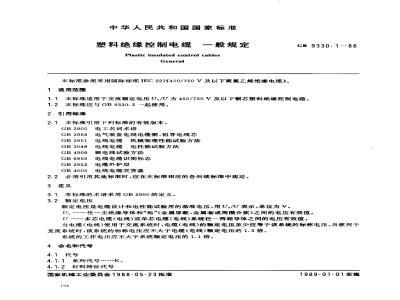

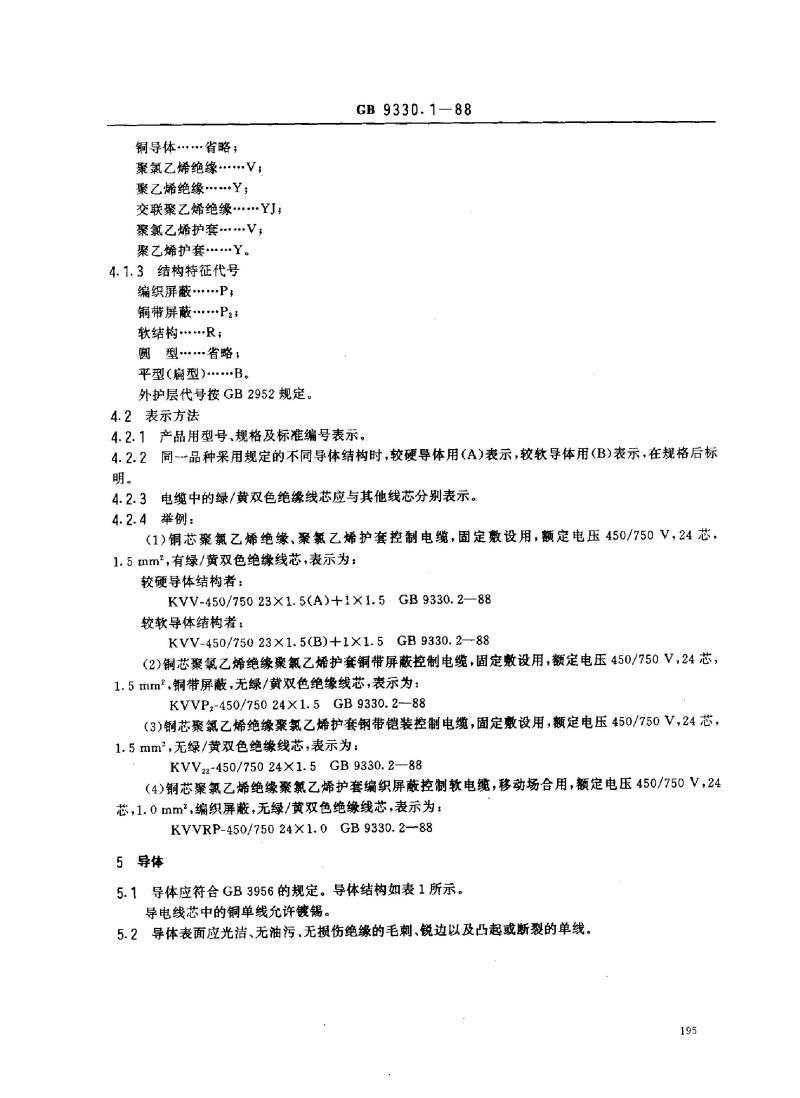

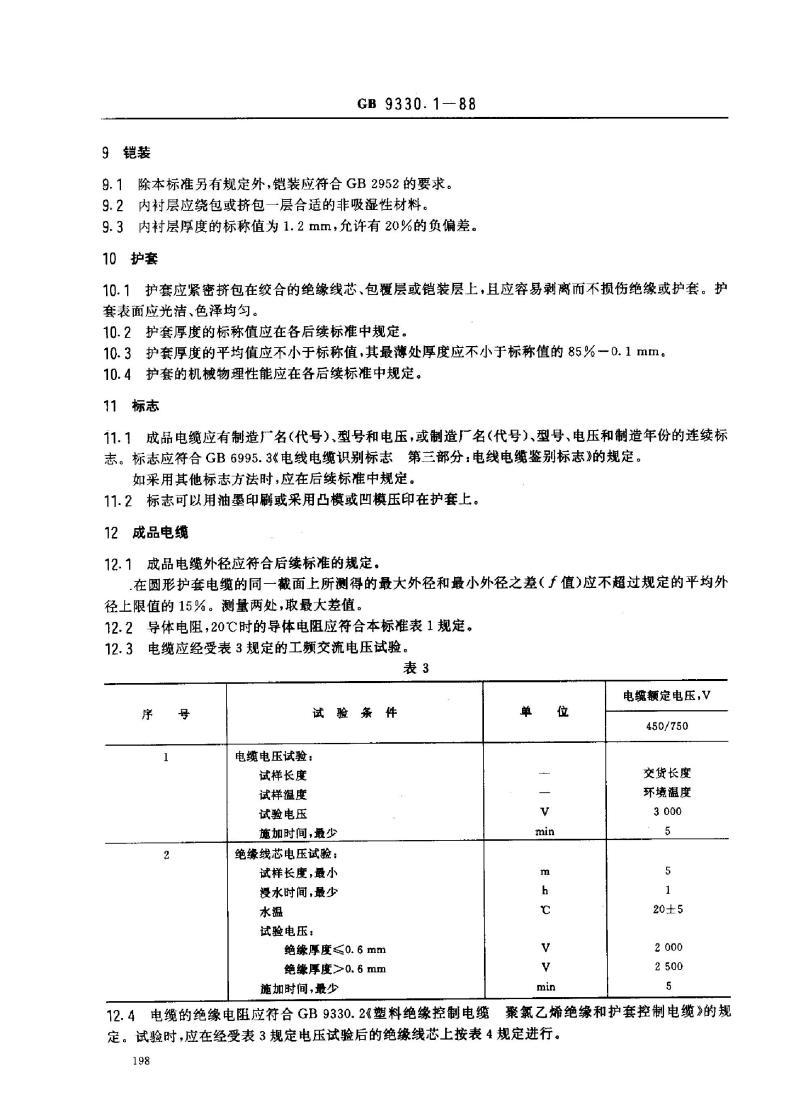

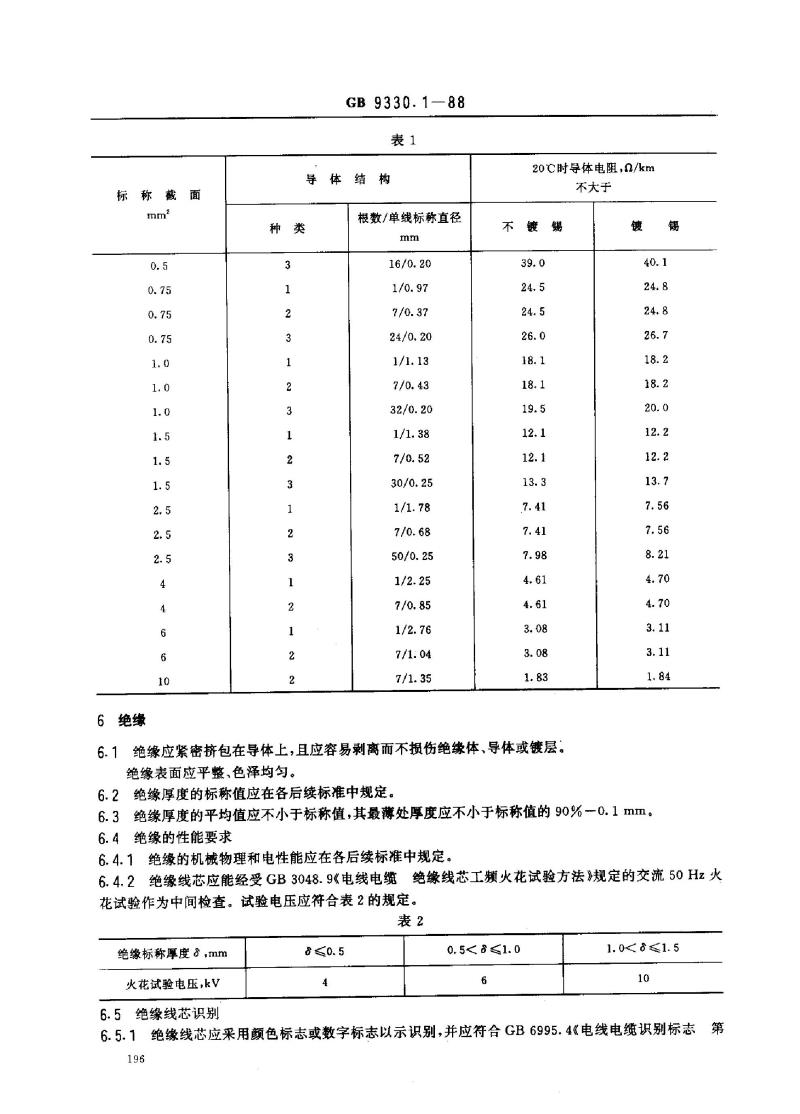

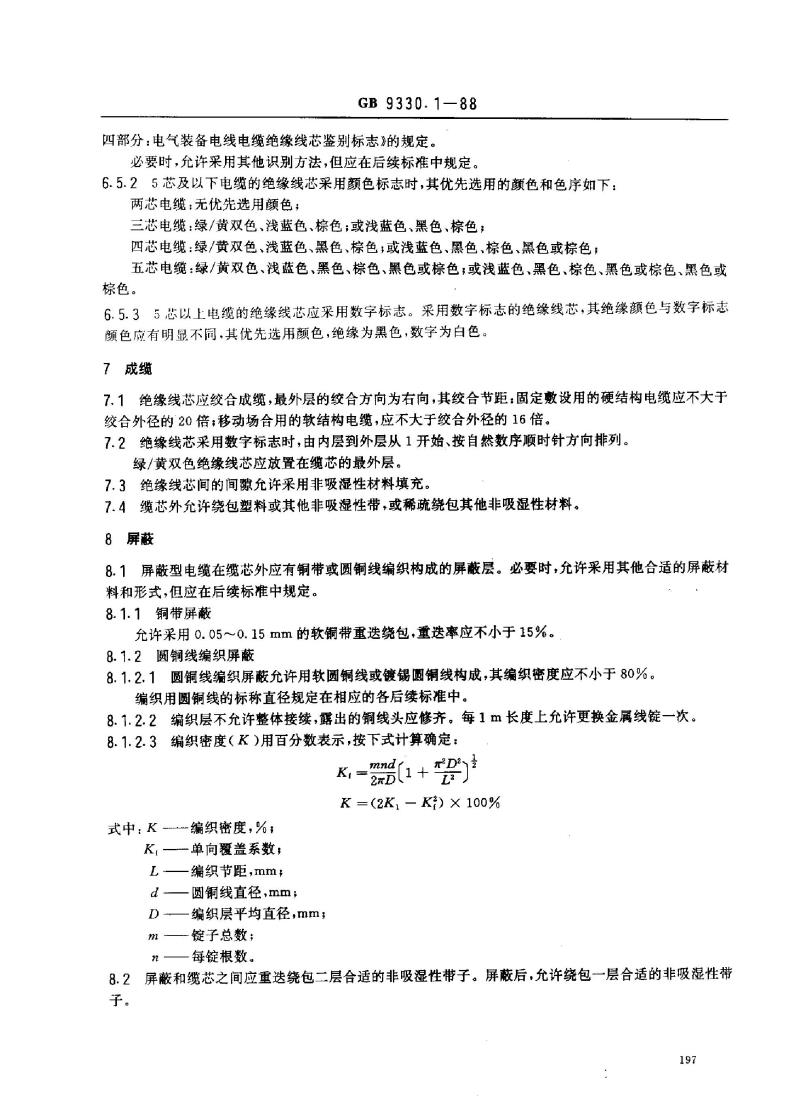

中华人民共和国国家标准 塑料绝缘控制电缆，一般规定 本标准参照采用国际标准IEC227《450/750V及以下聚氯乙烯绝缘电缆》。 1 适用范围 1.1 本标准适用于交流额定电压U/U0为450/750V及以下的铜芯塑料绝缘控制电缆。 1.2 本标准应与GB9330.2一起使用。 2 规范性引用文件 2.1 本标准引用下列标准的有效版本： - GB2900 电工名词术语 - GB3956 电气装备电线电缆铜、铝导电线芯 - GB2951 电线电缆机械物理性能试验方法 - GB3048 电线电缆电性能试验方法 - GB4909 裸电线试验方法 - GB6995 电线电缆识别标志 - GB2952 电缆外护层 - GB4005 电线电缆交货盘 2.2 必须引用其他标准时，应在本标准相应的各后续标准中规定。 3 定义 3.1 本标准的术语采用GB2900的定义。 3.2 额定电压 额定电压是电缆设计和电性能试验用的基准电压，用U/U0表示，单位为V。U为任一主绝缘导体和“地”（金属屏蔽、金套或周围介质）之间的电压有效值；多芯电缆或单芯电缆系统任一两相导体之间的电压有效值。当电缆使用于交流系统时，额定电压应至少等于该系统的标称电压；直流系统中，标称电压不大于电缆额定电压的1.5倍，系统工作电压不大于额定电压的1.1倍。 4 命名和代号 4.1 代号 4.1.1 系列代号：K 4.1.2 材料特征代号： - 铜导体省略 - 聚氯乙烯绝缘：无符号 - 聚乙烯绝缘：Y - 交联聚乙烯绝缘：YJ - 聚氯乙烯护套：无符号 - 聚乙烯护套：Y 4.1.3 结构特征代号： - 编织屏蔽：P - 铜带屏蔽：P. - 软结构：R - 圆型：省略 - 平型（扁型）：B - 外护层代号按GB2952规定 4.2 表示方法 4.2.1 产品用型号、规格及标准编号表示。 4.2.2 同品种不同导体结构：较硬导体用（A）表示，较软导体用（B）表示，在规格后标明。 4.2.3 电缆中的绿/黄双色绝缘线芯应与其他线芯分别表示。 4.2.4 举例： - 铜芯聚氟乙烯绝缘、氟乙烯护套控制电缆，固定敷设用，额定电压450/750V，24芯，1.5mm2，有绿/黄双色绝缘线芯，较硬导体结构者：KVV-450/750 23X1.5(A)+1X1.5 GB9330.2-88，较软导体结构者：KVV-450/750 23X1.5(B)+1X1.5 GB9330.2-88。 - 铜芯聚氯乙烯绝缘聚氯乙烯护套铜带屏蔽控制电缆，固定敷设用，额定电压450/750V，24芯，1.5mm2，铜带屏蔽，无绿/黄双色绝缘线芯，表示为：KVVPz-450/750 24X1.5 GB9330.2-88。 - 铜芯聚氯乙烯绝缘聚氯乙烯护套钢带铠装控制电缆，固定敷设用，额定电压450/750V，24芯，1.5mm2，无绿/黄双色绝缘线芯，表示为：KVV2-450/750 24X1.5 GB9330.2-88。 - 铜芯聚氯乙烯绝缘聚氯乙烯护套编织屏蔽控制软电缆，移动场合用，额定电压450/750V，24芯，1.0mm2，编织屏蔽，无绿/黄双色绝缘线芯，表示为：KVVRP-450/750 24X1.0 GB9330.2-88。 5 导体 5.1 导体应符合GB3956的规定。导体结构如下表所示，导电线芯中的铜单线允许镀锡。 5.2 导体表面应光洁、无油污、无损伤绝缘的毛刺、锐边以及凸起或断裂的单线。 表1 导体结构 标称截面（mm2） | 根数/单线标称直径（mm） | 20℃时导体电阻（Ω/km） 0.5 | 16/0.20 | 不大于39.0 0.75 | 1/0.97 | 不大于24.5 0.75 | 7/0.37 | 不大于24.5 0.75 | 24/0.20 | 不大于26.0 1.0 | 1/1.13 | 不大于18.1 1.0 | 7/0.43 | 不大于18.1 1.0 | 32/0.20 | 不大于19.5 1.5 | 1/1.38 | 不大于12.1 1.5 | 7/0.52 | 不大于12.1 1.5 | 30/0.25 | 不大于13.3 2.5 | 1/1.78 | 不大于7.41 2.5 | 7/0.68 | 不大于7.41 2.5 | 50/0.25 | 不大于7.41 4 | 1/2.25 | 不大于7.41 4 | 7/0.85 | 不大于7.41 6 | 1/2.76 | 不大于7.41 6 | 7/1.04 | 不大于7.41 10 | 7/1.35 | 不大于7.41
