首页 >  机械行业标准(JB) >  JB/T 5984-1992 宽V带无级变速装置 基本参数

基本信息

标准号: JB/T 5984-1992

中文名称:宽V带无级变速装置 基本参数

标准类别:机械行业标准(JB)

英文名称: Basic parameters of wide V-band continuously variable transmission device

标准状态:已作废

发布日期:1992-07-17

实施日期:1993-07-01

作废日期:2005-04-15

出版语种:简体中文

下载格式:.rar.pdf

下载大小:25.39 KB

相关标签: 无级 基本参数

标准分类号

中标分类号:机械>>通用零部件>>J18链传动、皮带传动与键联结

关联标准

采标情况:neq ГOCT 26975-86E

出版信息

页数:3页

标准价格:8.0 元

相关单位信息

标准简介

JB/T 5984-1992 宽V带无级变速装置 基本参数 JB/T5984-1992

标准内容

中华人民共和国机械行业标准 宽V带无级变速装置基本参数 本标准规定了适用于一般工业用宽V带传动无级变速装置的输入功率、中心距和变速范围等基本参数。 2. 引用标准 GB12614——一般工业用宽V带轮 3. 术语 变速范围:变速装置输出轴的最高转速与最低转速之比。 4. 基本参数 4.1 输入功率 变速装置的输入功率按下列数值选取: 0.55, 0.75, 1.10, 1.50, 2.20, 3.00, 4.00, 5.50, 7.50, 11.00, 15.00 kW。 4.2 变速范围 变速装置的变速范围按下列数值选取: 2.00, 2.50, 3.15, 4.00, 5.00, 6.30, 8.00, 10.00。 4.3 中心距 变速装置的中心距按表中规定数值选取,单位为mm。系列1为优先选用系列。 5. 带轮基本尺寸 变速装置的带轮基本尺寸按GB12614的规定。 6. 轴伸尺寸 变速装置输入轴和输出轴轴伸尺寸应符合有关轴伸标准的规定。 附加说明: 本标准由机械电子工业部机械标准化研究所提出并归口。 本标准由机械电子工业部机械标准化研究所、天津轻工业学院负责起草。 本标准起草人:秦书安、李颖、黄文贵、沈浩。 中华人民共和国机械电子工业部批准:1992年7月17日,实施日期:1993年7月1日。

小提示:此标准内容仅展示完整标准里的部分截取内容,若需要完整标准请到上方自行免费下载完整标准文档。

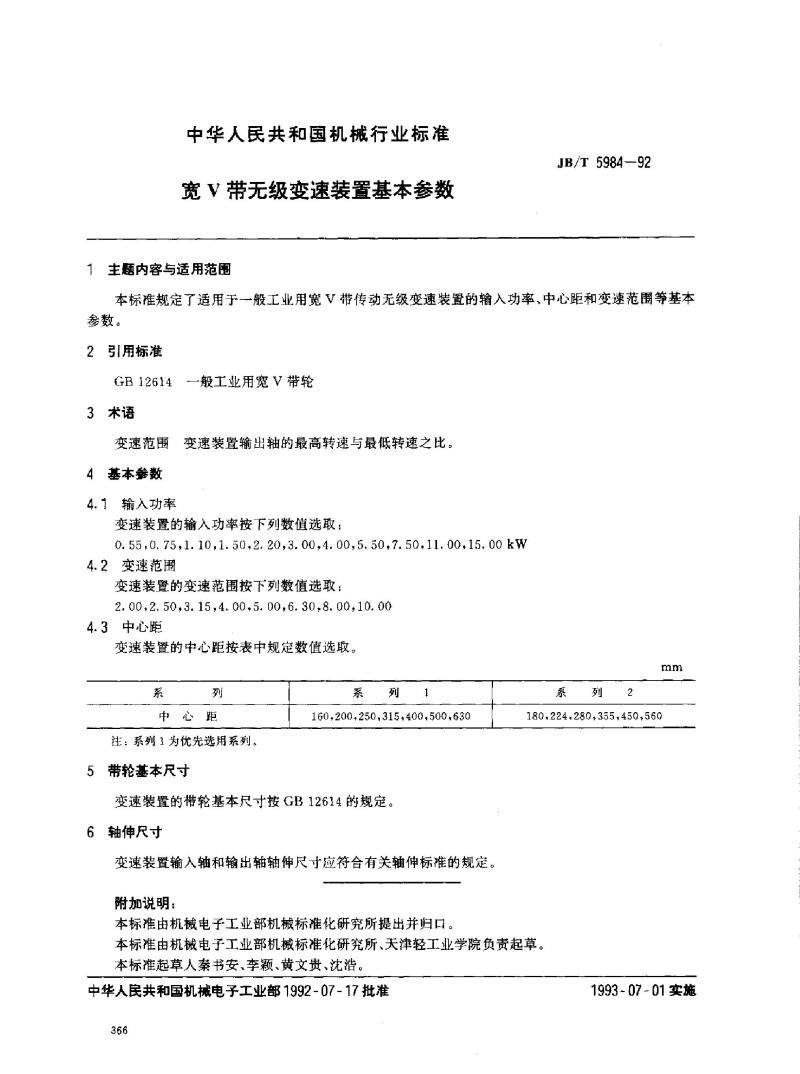

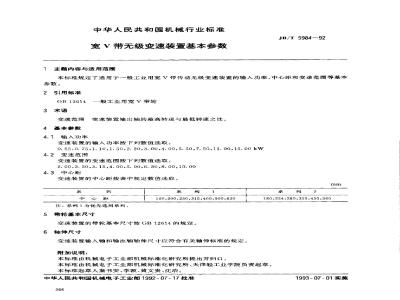

标准图片预览

JB/T 5984-1992 宽V带无级变速装置 基本参数
