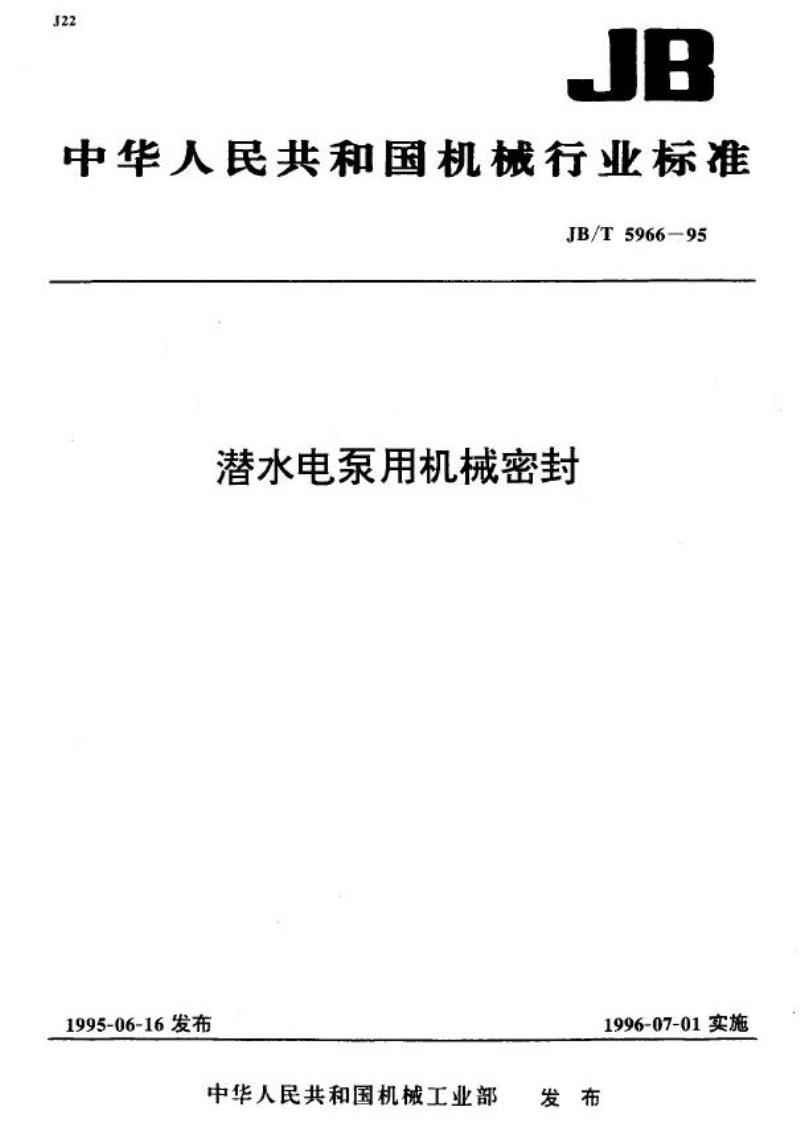

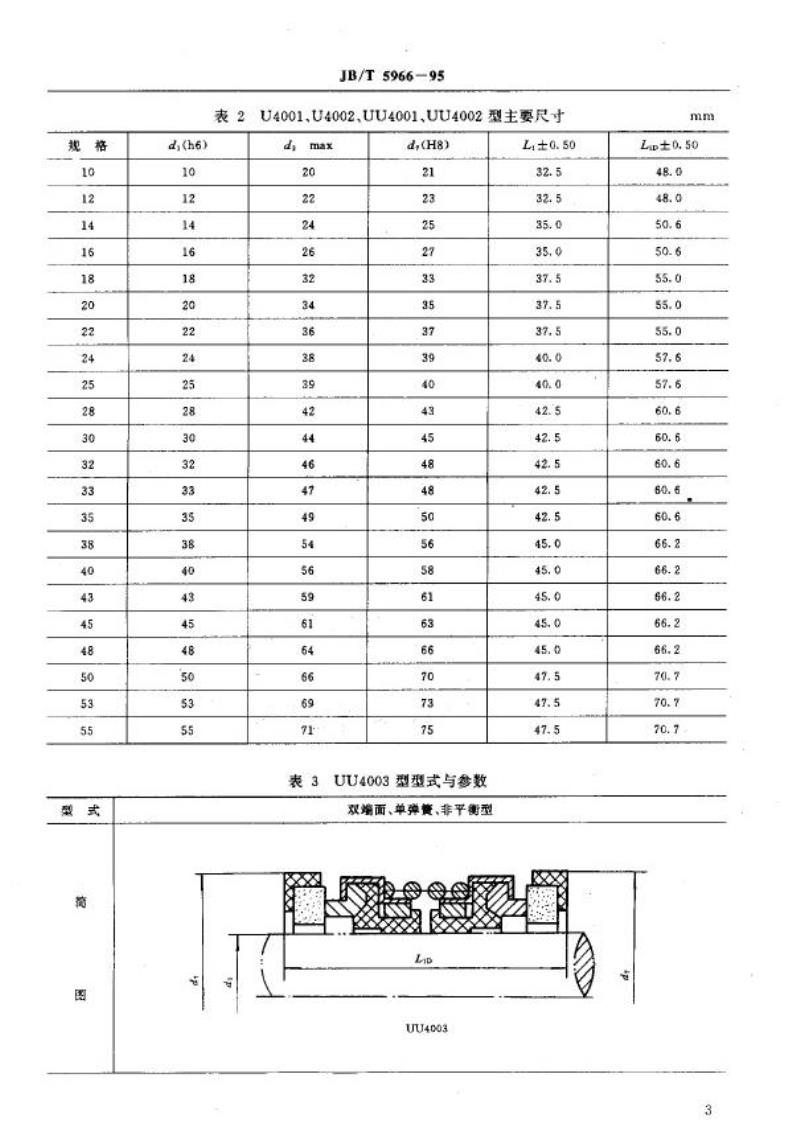

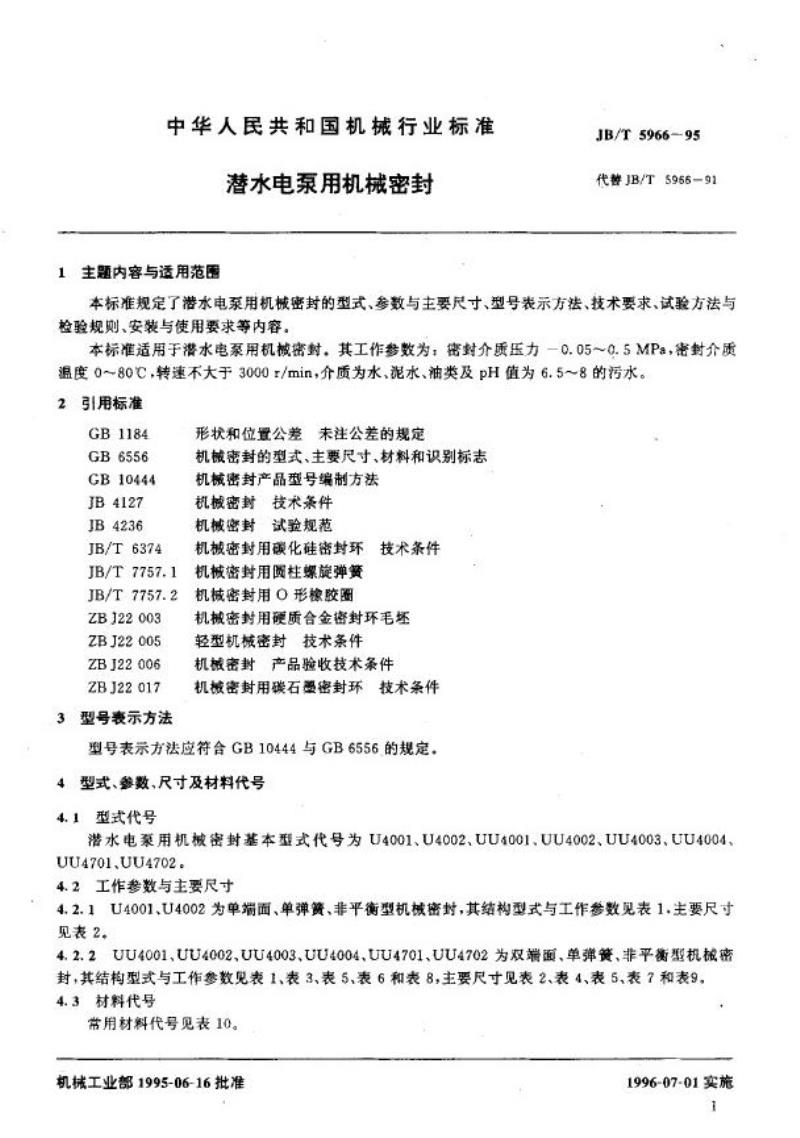

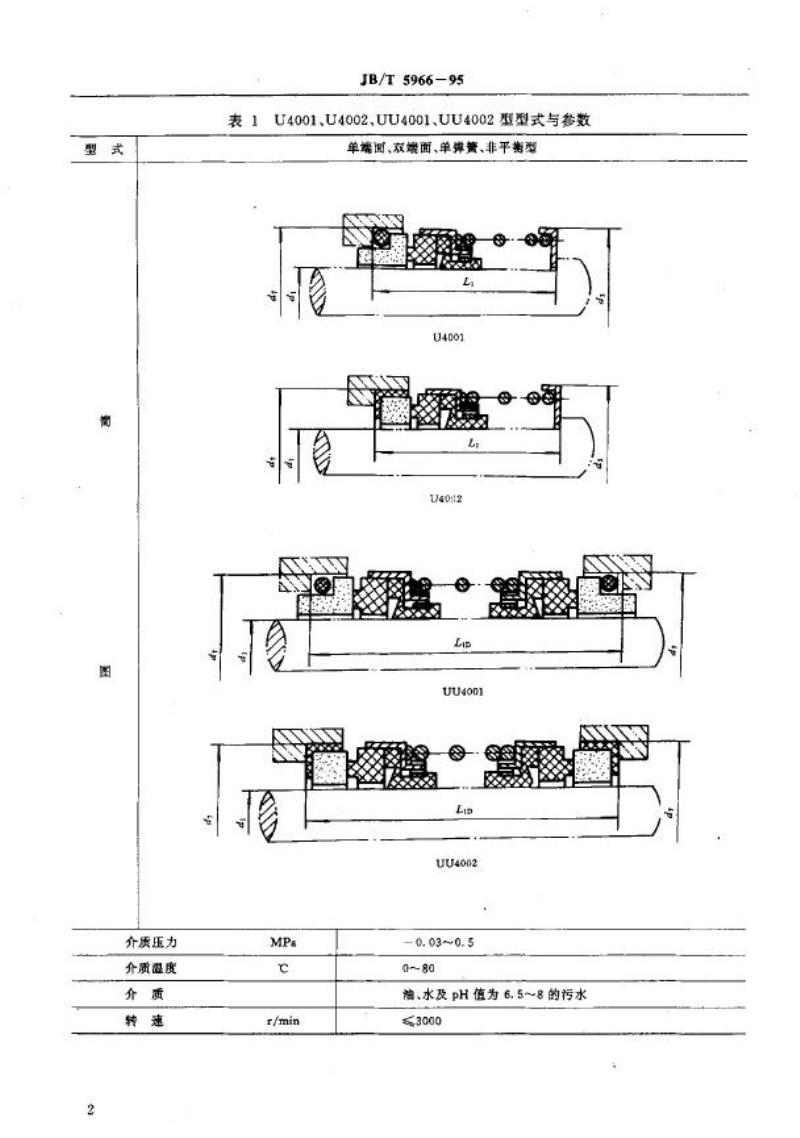

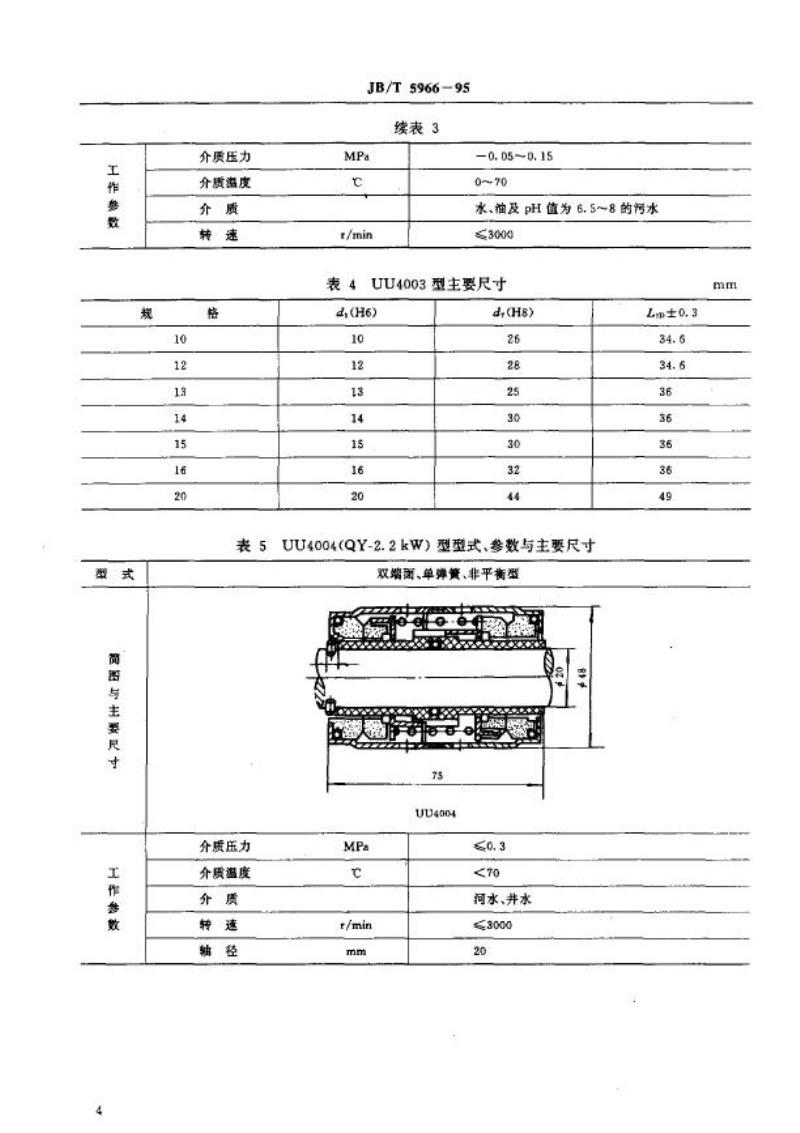

中华人民共和国机械行业标准 JB/T5966-95 潜水电泵用机械密封 发布与实施 本标准于1995年6月16日发布，由中华人民共和国机械工业部于1996年7月1日实施。 1 主题内容与适用范围 本标准规定了潜水电泵用机械密封的型式、参数与主要尺寸、型号表示方法、技术要求、试验方法与检验规则、安装与使用要求。本标准适用于潜水电泵用机械密封，其工作参数为：密封介质压力0.05~0.5 MPa，密封介质温度0~80°C，转速不大于3000/min，介质为水、泥水、油类及pH值为6.5~8的污水。 2 引用标准 GB1184, GB6556, GB10444, JB4127, JB4236, JB/T6374, JB/T7757.1, JB/T7757.2, ZBJ22003, ZBJ22005, ZBJ22006, ZBJ22017。 3 型号表示方法 机械密封产品型号应符合GB10444与GB6556的规定，型号表示包括机械密封的型式、主要尺寸、材料和识别标志。 4 型式、参数、尺寸及材料代号 4.1 型式代号 潜水电泵用机械密封基本型式代号为U4001、U4002、UU4001、UU4002、UU4003、UU4004、UU4701、UU4702。 4.2 工作参数与主要尺寸 4.2.1 U4001、U4002为单端面、单弹簧、非平衡型机械密封，其结构型式与工作参数见表1，主要尺寸见表2。 4.2.2 UU4001、UU4002、UU4003、UU4004、UU4701、UU4702为双端面、单弹簧、非平衡型机械密封，其结构型式与工作参数见表1、表3、表5、表6和表8，主要尺寸见表2、表4、表5、表7和表9。 4.3 材料代号 常用材料代号见表10。
