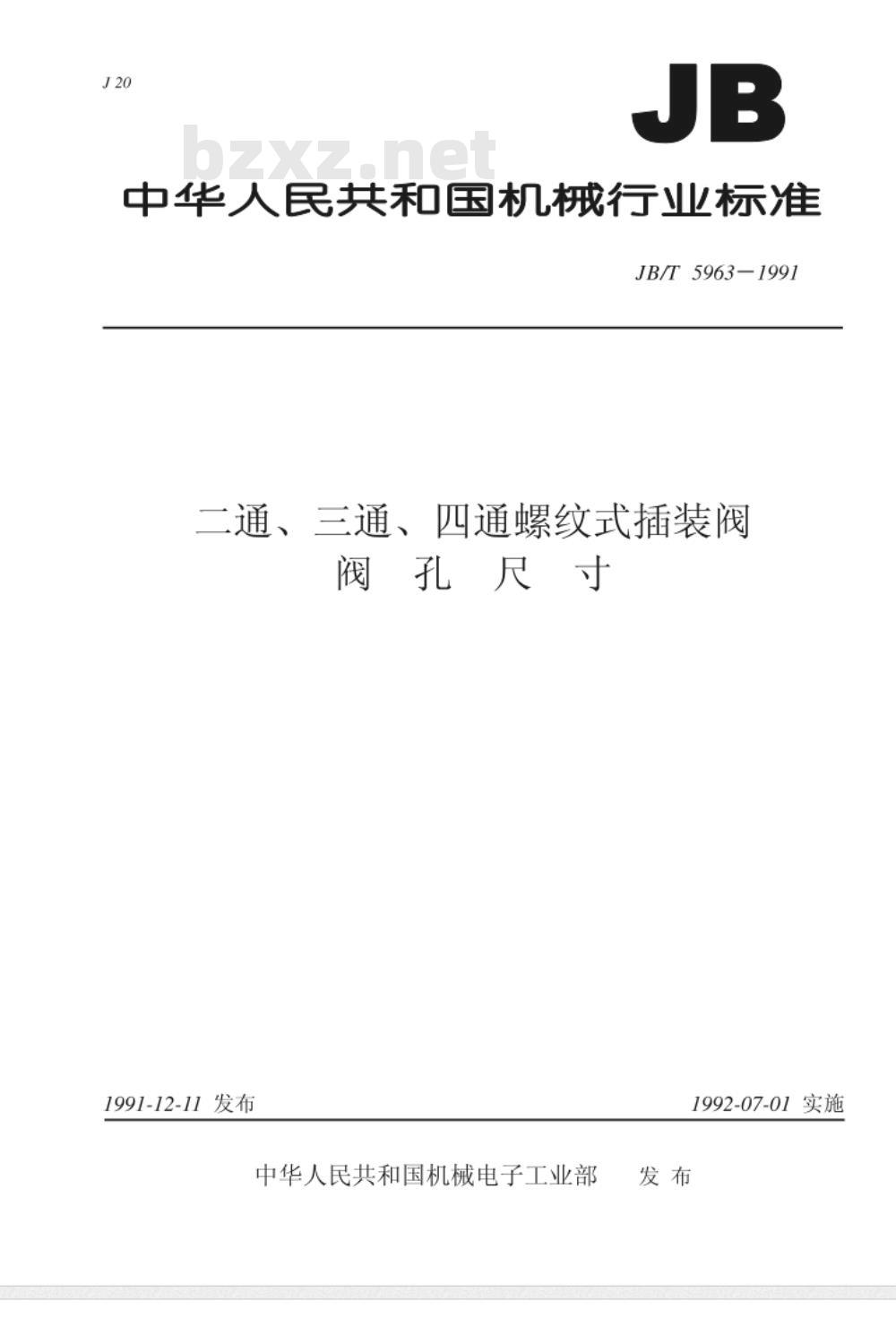

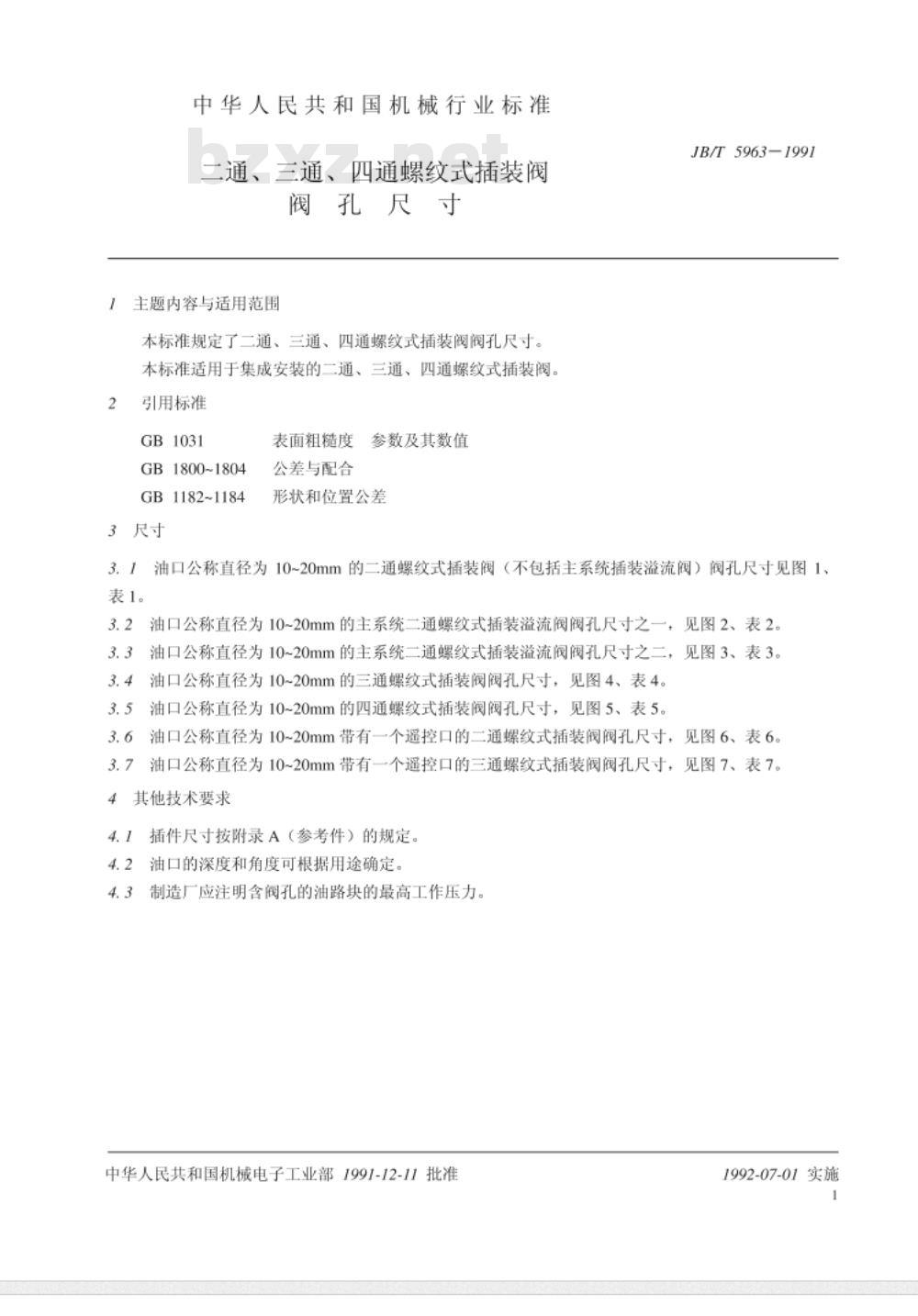

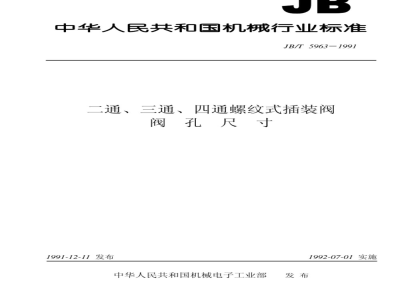

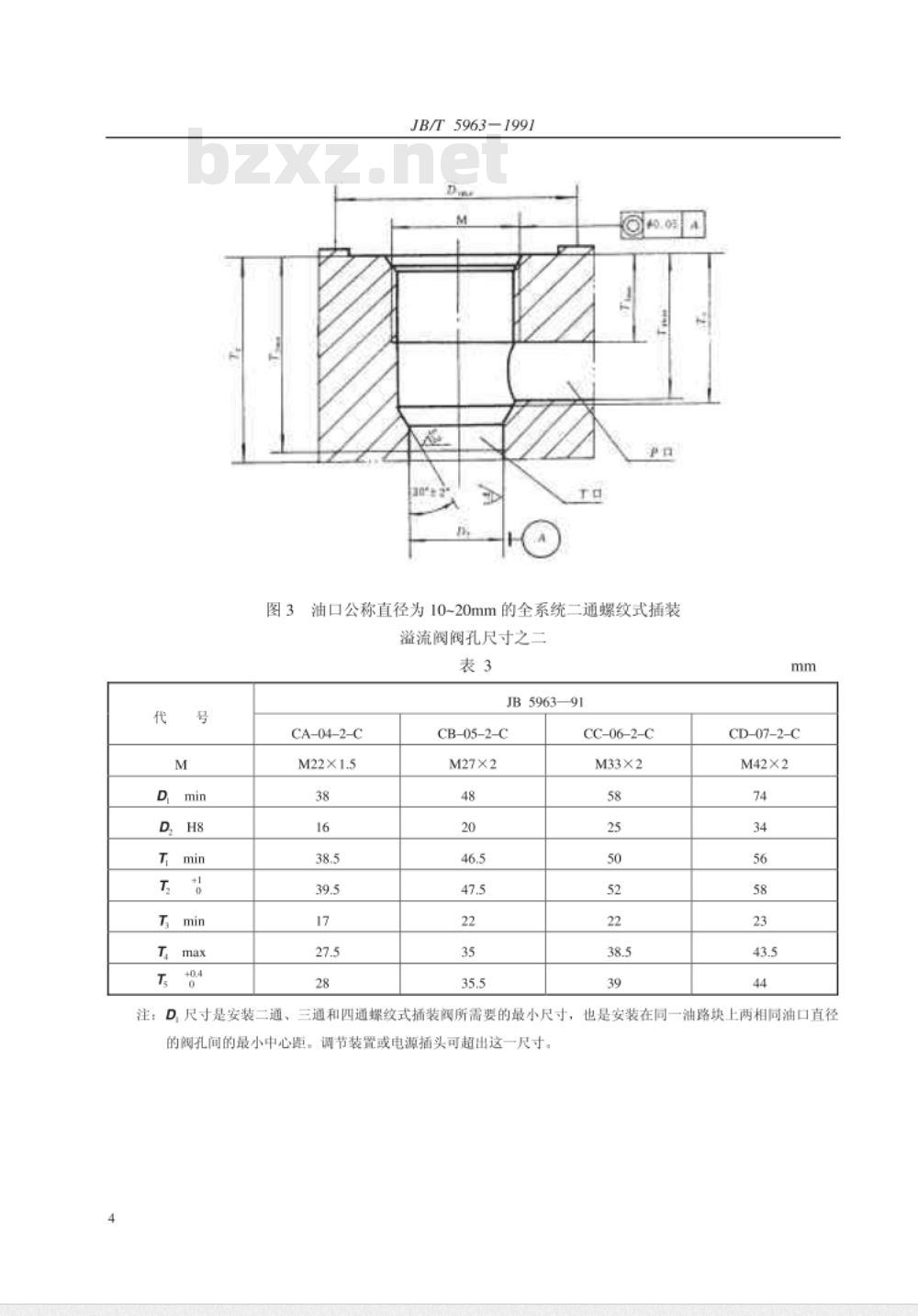

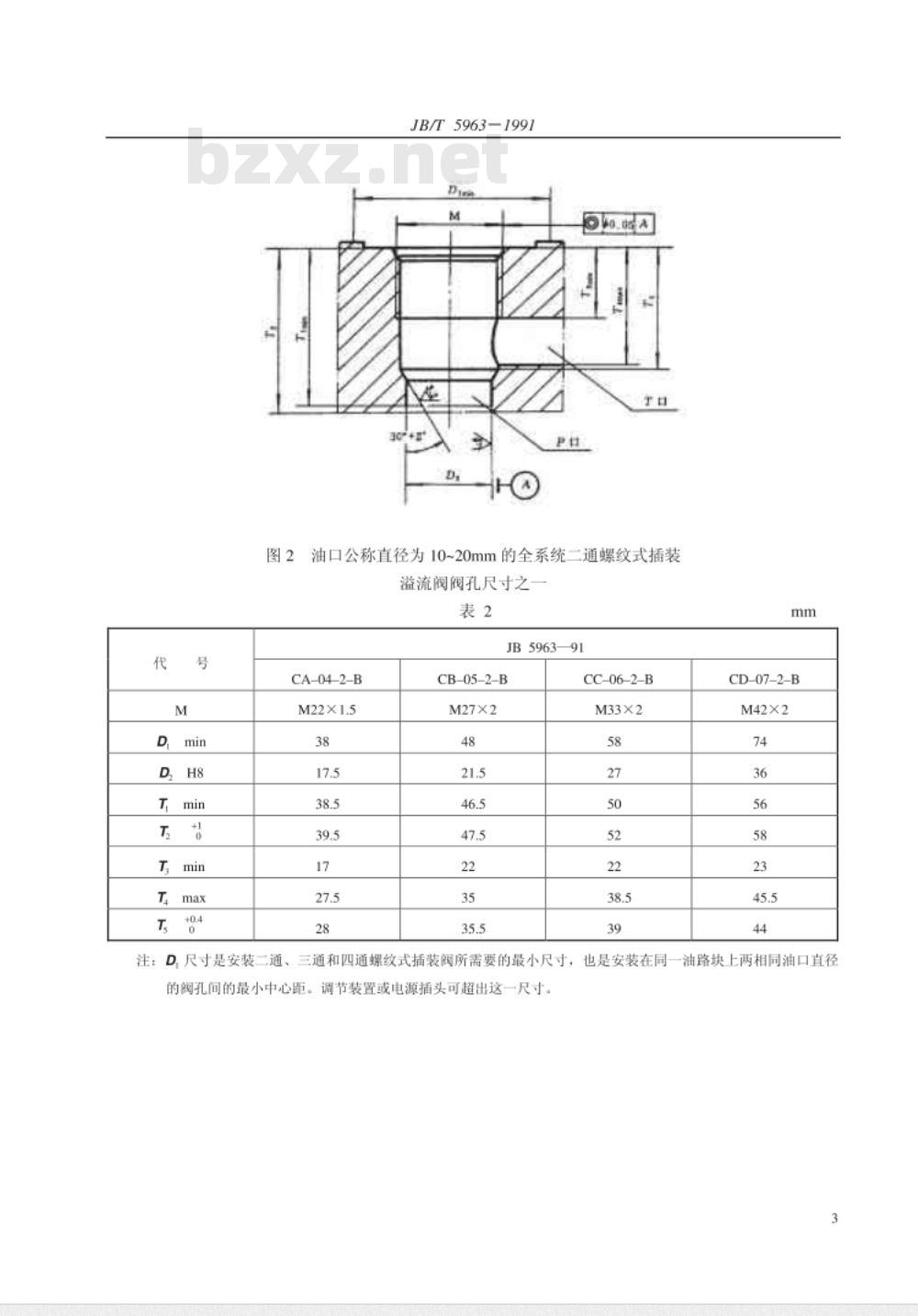

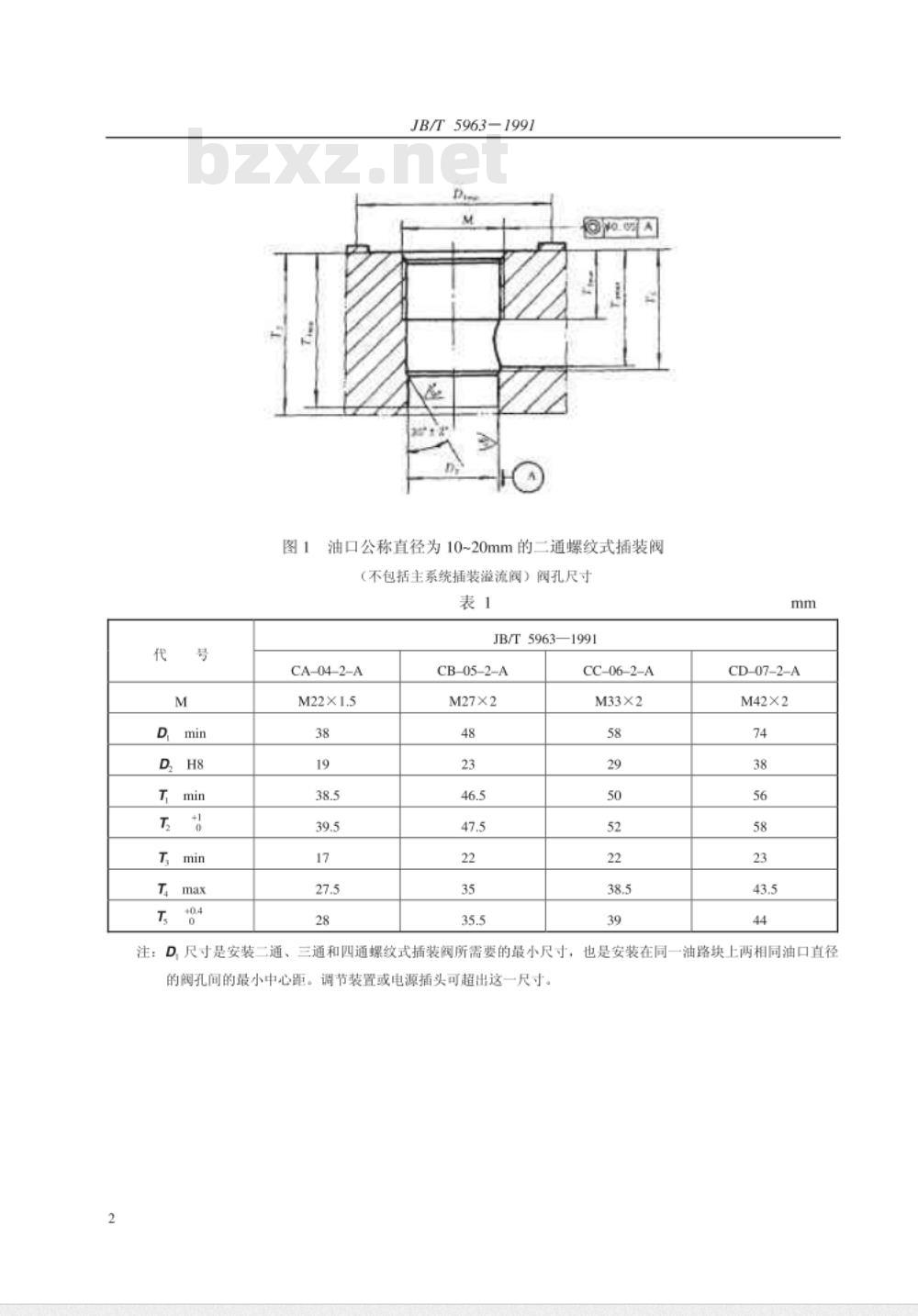

中华人民共和国机械行业标准 JB/T5963-1991 二通、三通、四通螺纹式插装阀阀孔尺寸 发布与实施 本标准于1991年12月11日发布，由中华人民共和国机械电子工业部于1992年7月1日实施。 1 范围 本标准规定了二通、三通、四通螺纹式插装阀的阀孔尺寸。本标准适用于集成安装的二通、三通、四通螺纹式插装阀。 2 规范性引用文件 本标准引用以下文件： - GB1031 - GB1800~1804 - GB1182~1184 3 尺寸 3.1 油口公称直径为10~20mm的二通螺纹式插装阀（不包括主系统插装溢流阀）阀孔尺寸见图1和表1。 3.2 油口公称直径为10~20mm的主系统二通螺纹式插装溢流阀阀孔尺寸之一，见图2和表2。 3.3 油口公称直径为10~20mm的主系统二通螺纹式插装溢流阀阀孔尺寸之二，见图3和表3。 3.4 油口公称直径为10~20mm的三通螺纹式插装阀阀孔尺寸，见图4和表4。 3.5 油口公称直径为10~20mm的四通螺纹式插装阀阀孔尺寸，见图5和表5。 3.6 油口公称直径为10~20mm带有一个遥控口的二通螺纹式插装阀阀孔尺寸，见图6和表6。 3.7 油口公称直径为10~20mm带有一个遥控口的三通螺纹式插装阀阀孔尺寸，见图7和表7。 表1~表7提供各型号螺纹式插装阀的油口尺寸、深度、角度及相关公差数据。 4 其他技术要求 4.1 插件尺寸按附录A（参考件）的规定。 4.2 油口的深度和角度可根据用途确定。 4.3 制造厂应注明含阀孔的油路块的最高工作压力。 附注： - 三通和四通螺纹式插装阀所需的最小尺寸，也是安装在同一油路块上两相同油口直径阀孔间的最小中心距。调节装置或电源插头可超出这一尺寸。
