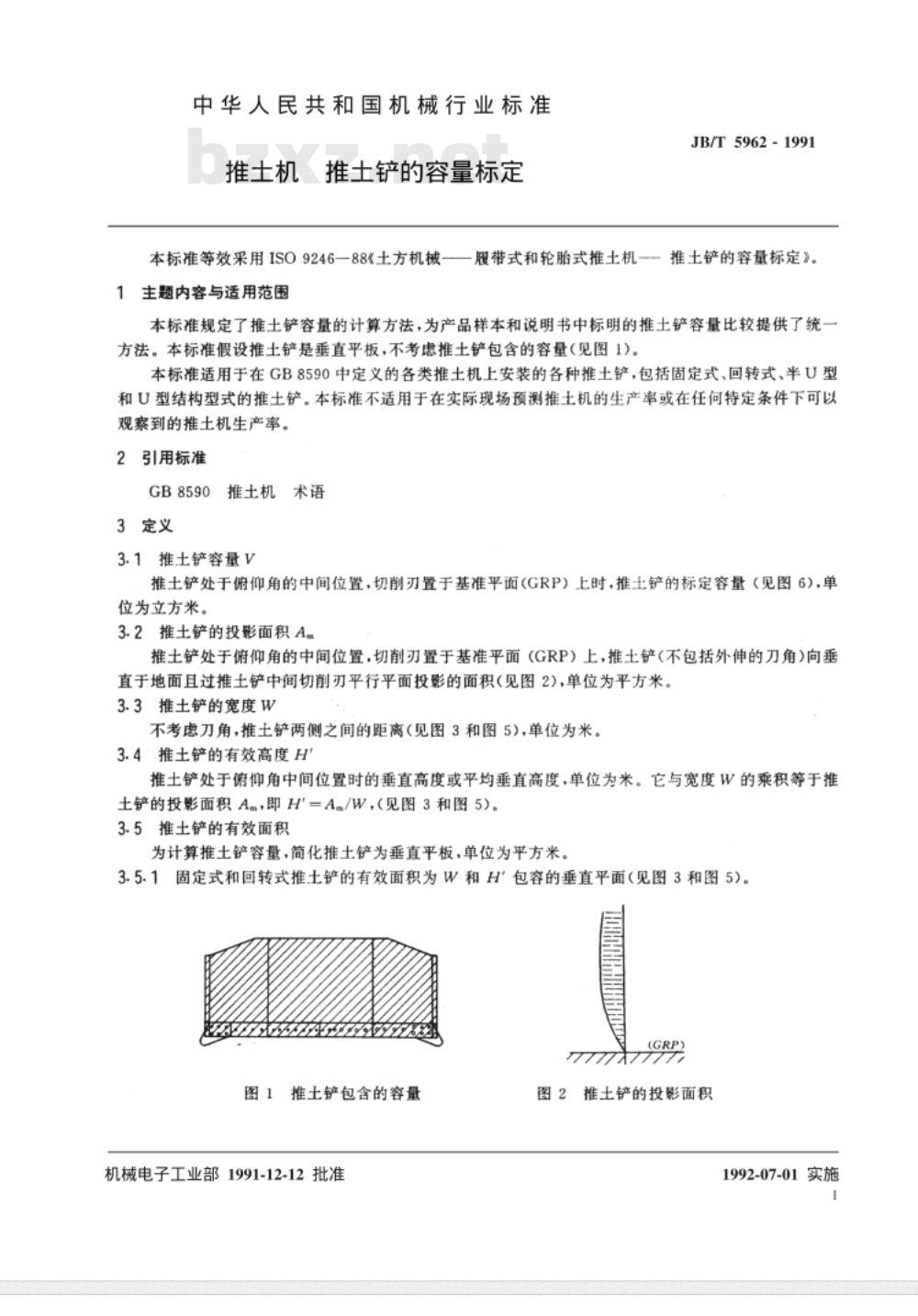

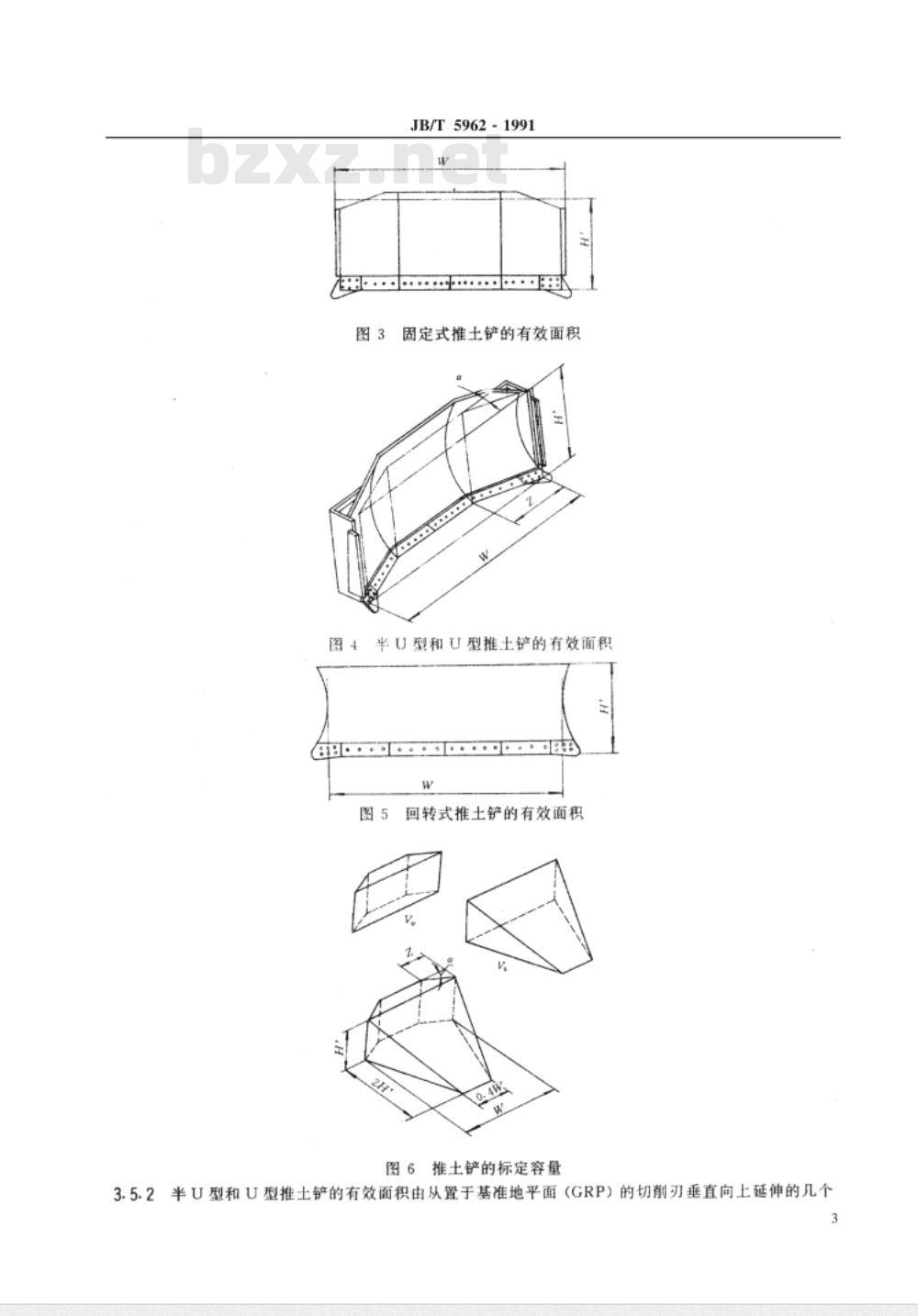

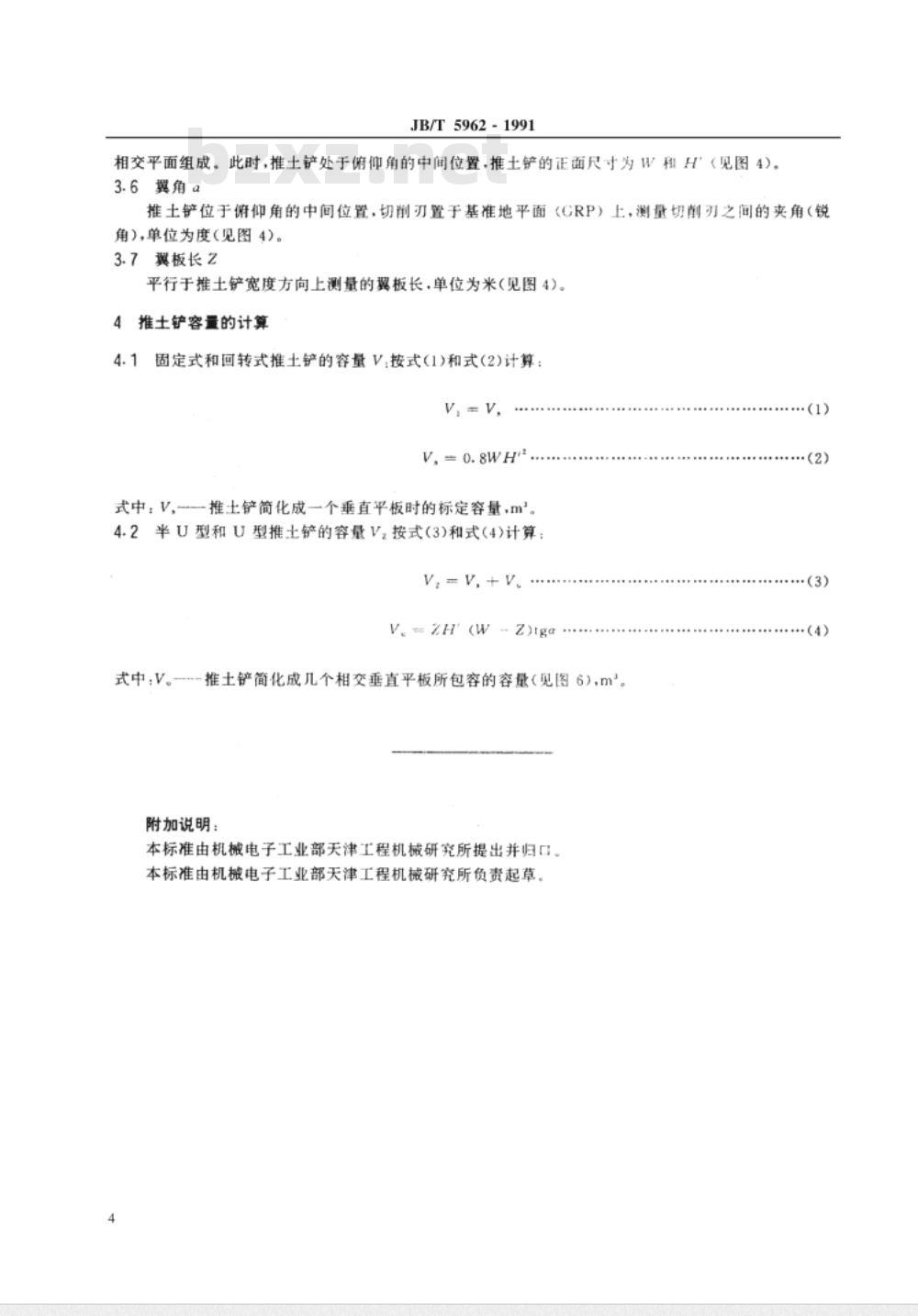

中华人民共和国机械行业标准 JB/T5962-1991 推土机推土铲的容量标定 1991-12-12发布 1992-07-01实施 1 主题内容与适用范围 本标准规定了推土铲容量的计算方法，为产品样本和说明书中标明的推土铲容量比较提供了统一方法。本标准假设推土铲是垂直平板，不考虑推土铲包含的容量（见图1）。本标准适用于在GB8590中定义的各类推土机上安装的各种推土铲，包括固定式、回转式、半U型和U型结构型式的推土铲。本标准不适用于在实际现场预测推土机的生产率或在任何特定条件下可以观察到的推土机生产率。 2 引用标准 GB8590 推土机术语 3 定义 3.1 推土铲容量V 推土铲处于俯仰角的中间位置，切削刃置于基准平面（GRP）上时，推土铲的标定容量（见图6)，单位为立方米。 3.2 推土铲的投影面积A 推土铲处于俯仰角的中间位置，切削刃置于基准平面（GRP）上，推土铲（不包括外伸的刀角）向垂直于地面且过推土铲中间切削刃平行平面投影的面积（见图2)，单位为平方米。 3.3 推土铲的宽度W 不考虑刀角，推土铲两侧之间的距离（见图3和图5），单位为米。 3.4 推土铲的有效高度H 推土铲处于俯仰角中间位置时的垂直高度或平均垂直高度，单位为米。它与宽度W的乘积等于推土铲的投影面积Am，即H'=A/W（见图3和图5）。 3.5 推土铲的有效面积 为计算推土铲容量，简化推土铲为垂直平板，单位为平方米。 3.5.1 固定式和回转式推土铲的有效面积为W和H所包容的垂直平面（见图3和图5）。 3.5.2 半U型和U型推土铲的有效面积由从置于基准地平面（GRP）的切削刃垂直向上延伸的几个相交平面组成。此时，推土铲处于俯仰角的中间位置，推土铲的正面尺寸为W和H'（见图4）。 3.6 翼角a 推土铲位于俯仰角的中间位置，切削刃置于基准地平面（GRP）上，测量切削刃之间的夹角（锐角），单位为度（见图4）。 3.7 翼板长Z 平行于推土铲宽度方向上测量的翼板长，单位为米（见图4）。 4 推土铲容量的计算 4.1 固定式和回转式推土铲的容量V，按式(1)和式(2)计算： V = 0.8WH2 式中：V —— 推土铲简化成一个垂直平板时的标定容量。 4.2 半U型和U型推土铲的容量V按式(3)和式(4)计算： V = V1 + V2 式中：V1 —— 推土铲简化成几个相交垂直平板所包容的容量（见图6）。 附加说明： 本标准由机械电子工业部天津工程机械研究所提出并归口，本标准由机械电子工业部天津工程机械研究所负责起草。
