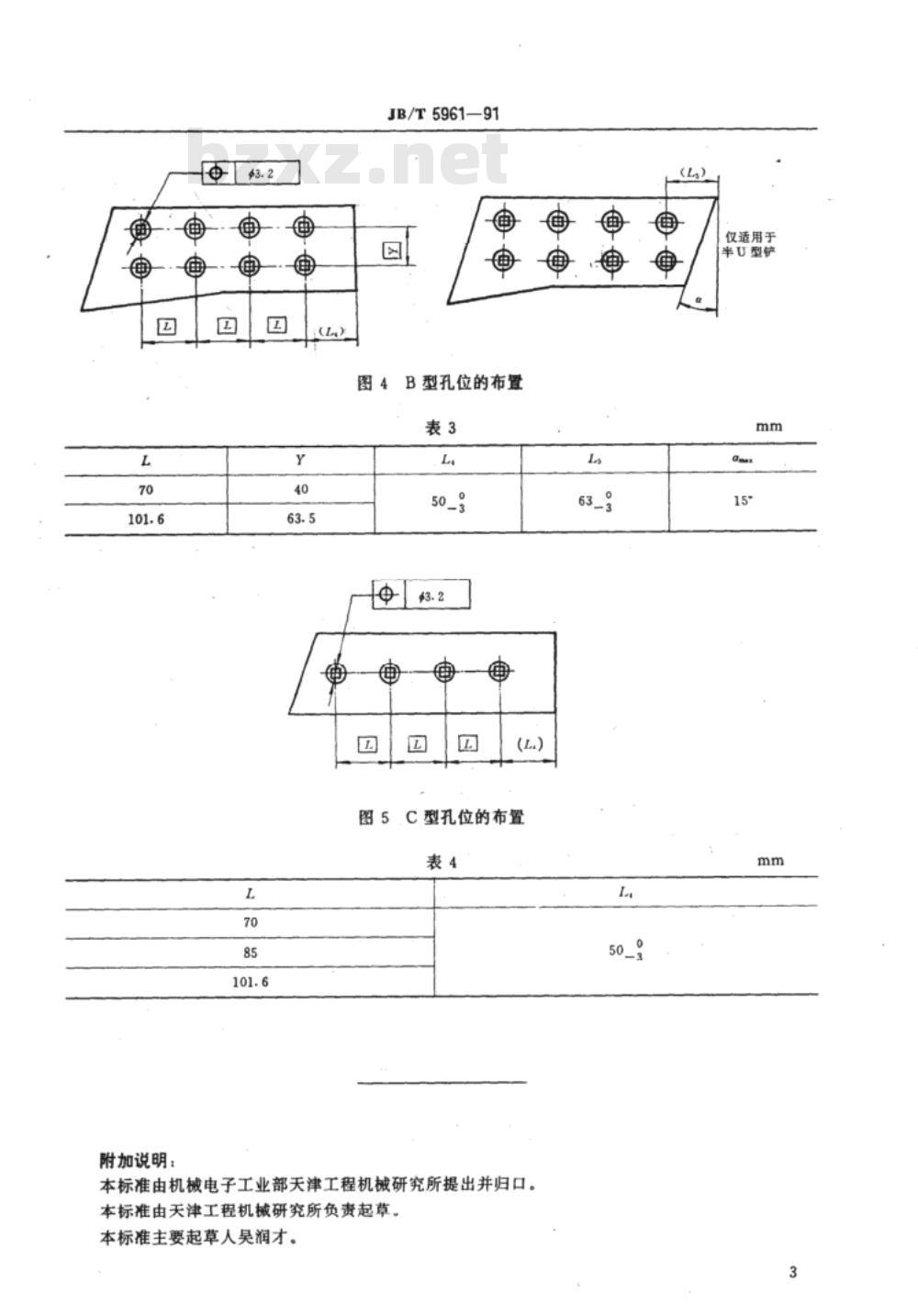

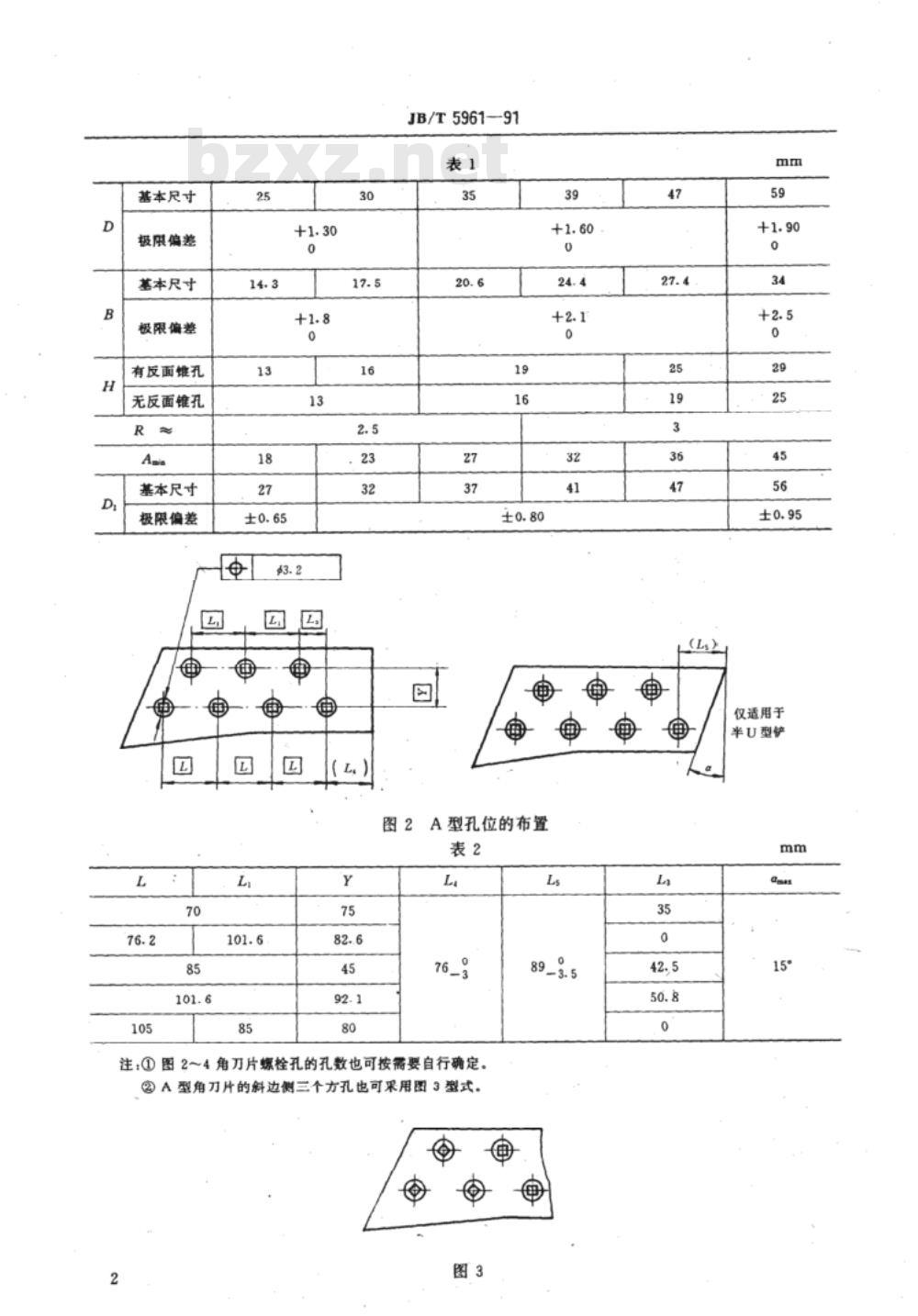

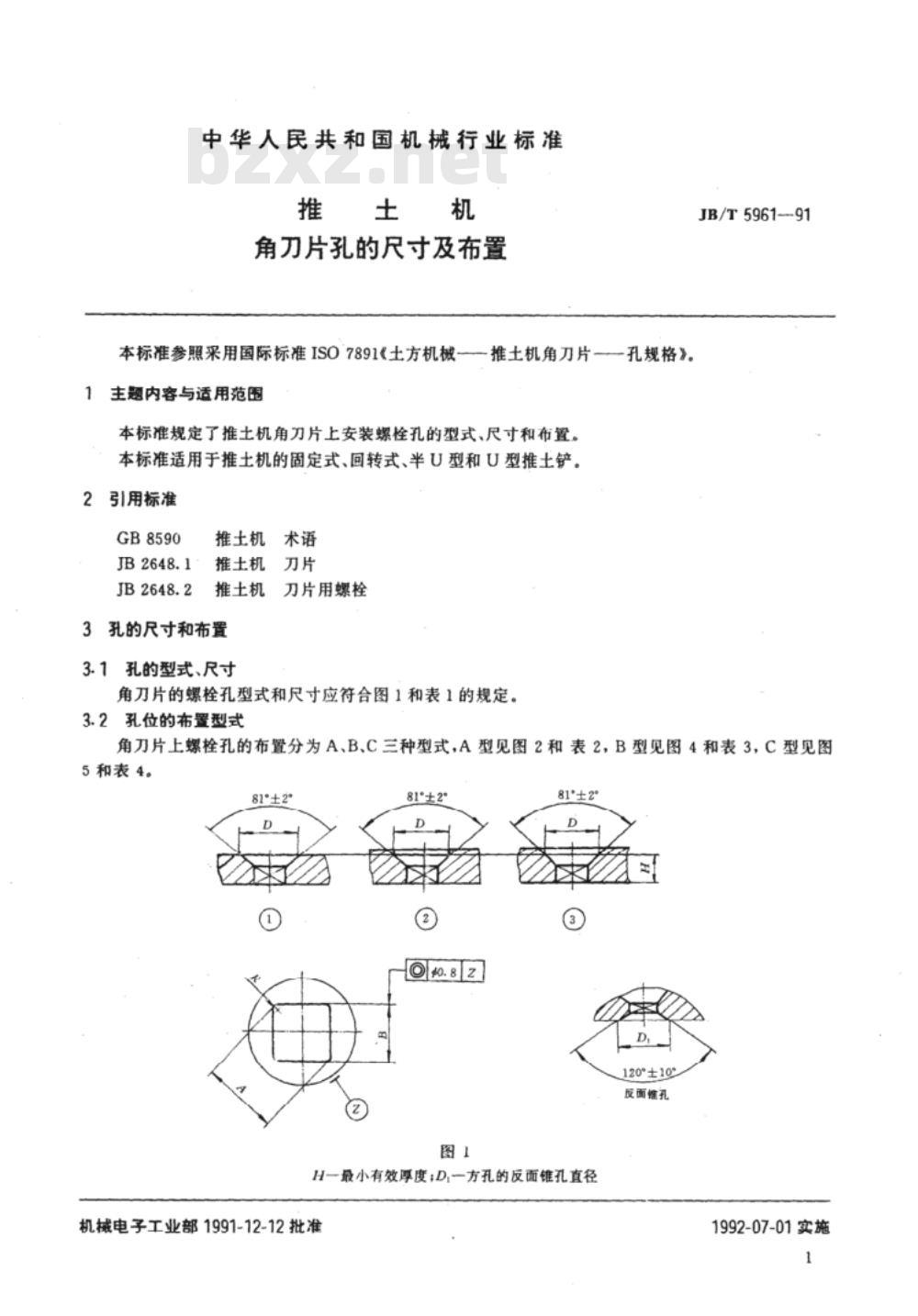

中华人民共和国机械行业标准 JB/T5961-91 推土机角刀片孔的尺寸及布置 1991-12-12发布 1992-07-01实施 1 主题内容与适用范围 本标准参照采用国际标准ISO7891《土方机械-推土机角刀片——孔规格》。本标准规定了推土机角刀片上安装螺栓孔的型式、尺寸和布置。适用于推土机的固定式、回转式、半U型和U型推土铲。 2 引用标准 GB8590 推土机术语 JB2648.1 推土机刀片 JB2648.2 推土机刀片用螺栓 3 孔的尺寸和布置 3.1 孔的型式、尺寸 角刀片的螺栓孔型式和尺寸应符合图1和表1的规定。 3.2 孔位的布置型式 角刀片上螺栓孔的布置分为A、B、C三种型式，A型见图2和表2，B型见图4和表3，C型见图5和表4。 图1：角刀片螺栓孔的基本尺寸 图2：A型孔位的布置 表1：A型孔的尺寸及极限偏差 表2：B型孔位的布置 表3：C型孔位的布置 附加说明： - 图2和表2的角刀片螺栓孔的孔数可以根据需要自行确定。 - A型角刀片的斜边侧三个方孔也可采用图3型式。 本标准由机械电子工业部天津工程机械研究所提出并归口，负责起草。本标准主要起草人：昊润才。
