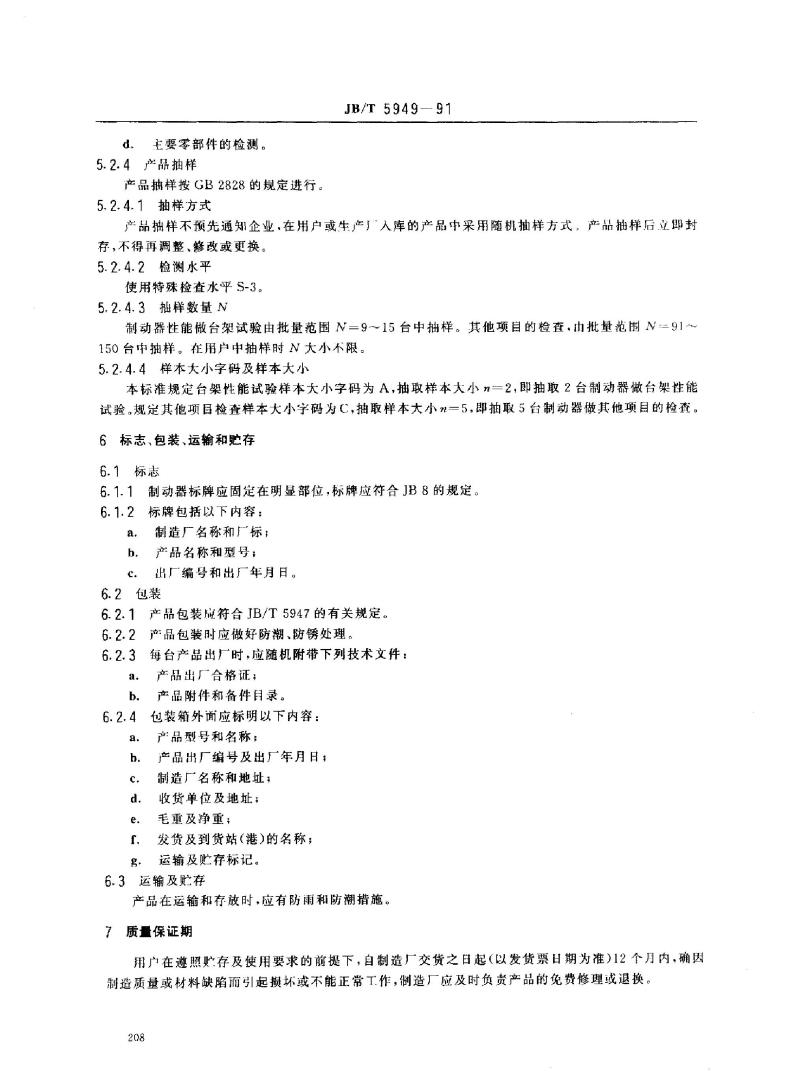

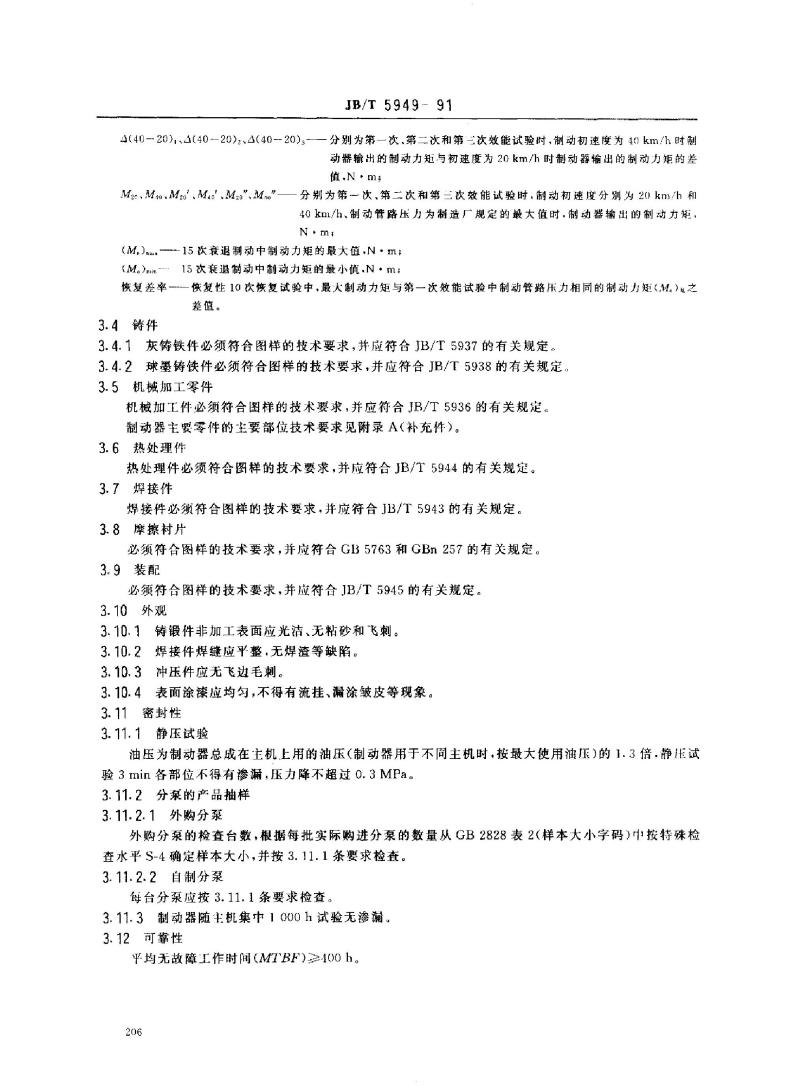

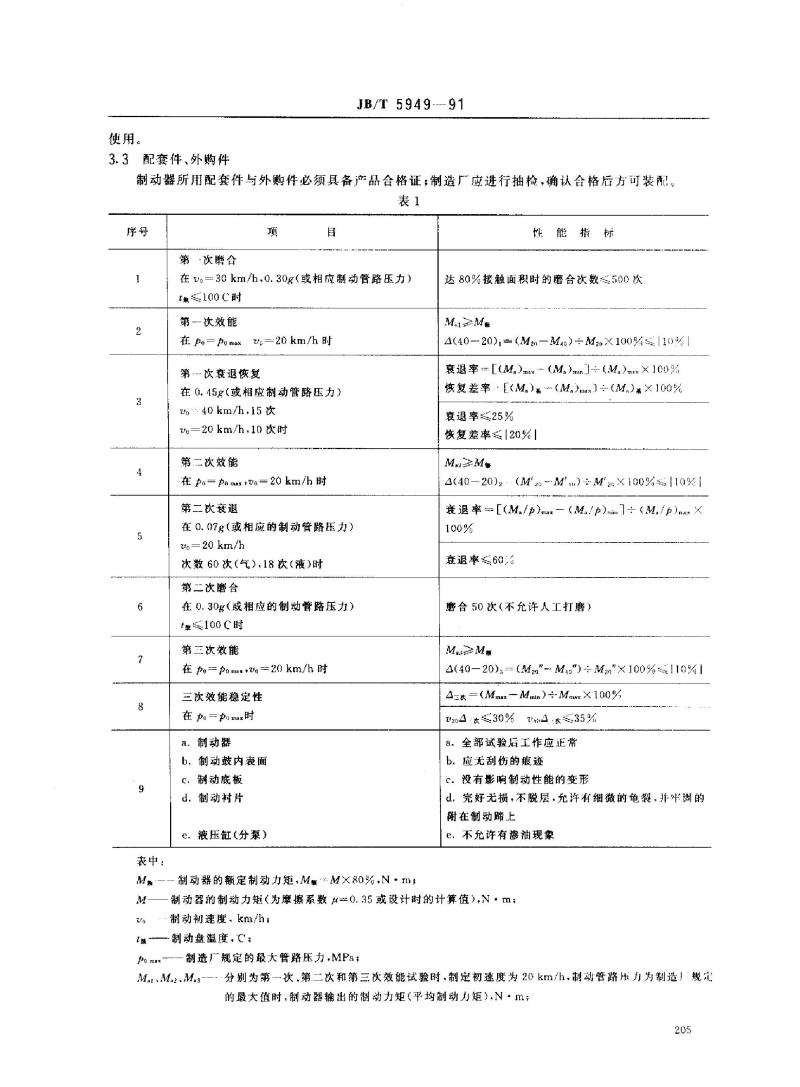

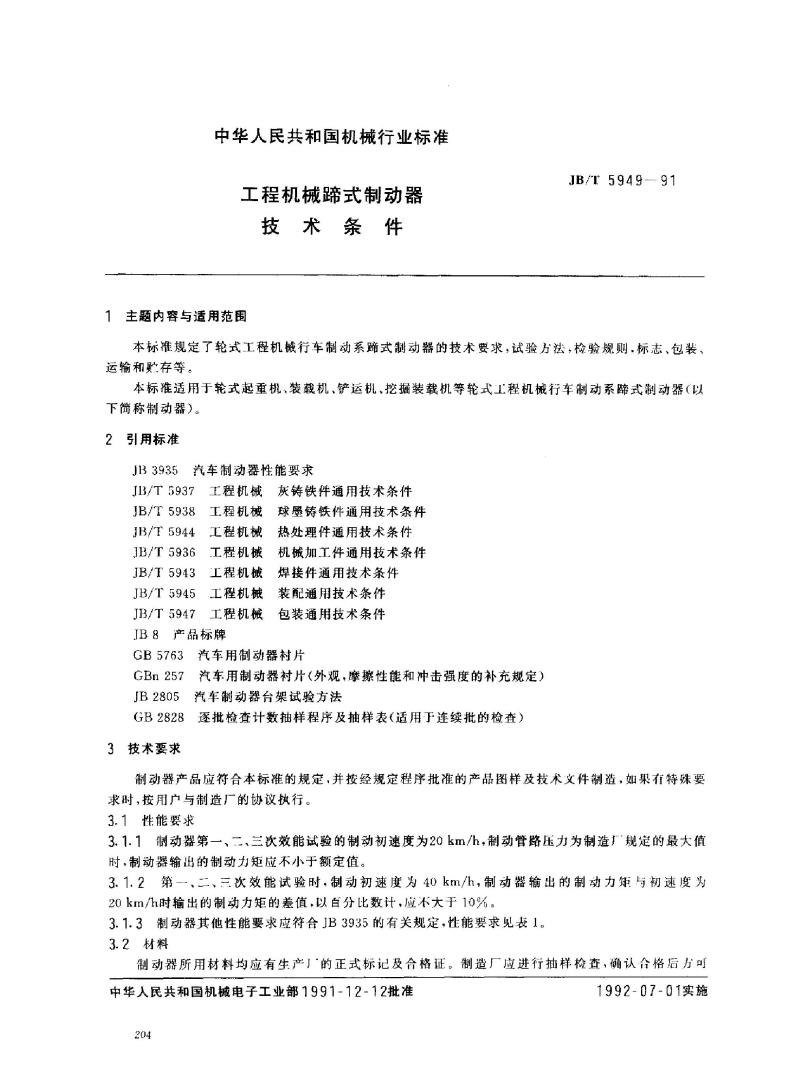

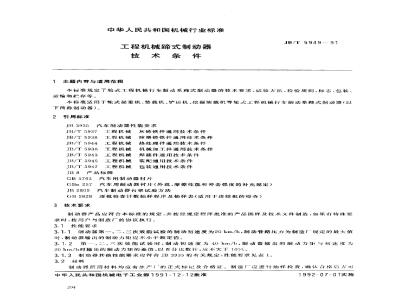

中华人民共和国机械行业标准 工程机械蹄式制动器技术条件 1 主题内容与适用范围 JB/T 5949-91 本标准规定了轮式工程机械行车制动系蹄式制动器的技术要求、试验方法、检验规则、标志、包装、运输和贮存等要求。适用于轮式起重机、装载机、铲运机、挖掘装载机等轮式工程机械行车制动系蹄式制动器（以下简称制动器）。 2 引用标准 JB 3935 汽车制动器性能要求 JB/T 5937 JB/T 5938 JB/T 5944 JB/T 5936 JB/T 5943 JB/T 5945 JB/T 5947 GB 5763 GB 257 JB 2805 汽车用制动器衬片 汽车用制动器衬片（外观、摩擦性能和冲击强度的补充规定） 汽车制动器台架试验方法 3 技术要求 制动器产品应符合本标准的规定，并按经规定程序批准的产品图样及技术文件制造。如有特殊要求时，按用户与制造厂的协议执行。 3.1 性能要求 3.1.1 制动器第一、第二、第三次效能试验的制动初速度为20km/h，制动管路压力为制造厂规定的最大值时，制动器输出的制动力矩应不小于额定值。 3.1.2 第二、第三次效能试验时，制动初速度为40km/h，制动器输出的制动力矩与初速度为20km/h时，输出的制动力矩差值应不大于10%。 3.1.3 制动器其他性能要求应符合JB 3935的有关规定。 3.2 材料 制动器所用原材料均应有生产厂的正式标记及合格证。制造厂应进行抽样检查，确认合格后方可使用。 3.3 配套件、外购件 制动器所用配套件与外购件必须具备产品合格证；制造厂应进行抽检，确认合格后方可装配。 4 性能试验 表1 性能试验要求 序号 试验项 1 第一次效能试验：在制动初速度20km/h，制动管路压力0.30MPa（或相应制动管路压力）下进行。 2 第二次效能试验：在制动初速度40km/h，制动管路压力0.45MPa（或相应制动管路压力）下进行。 3 第三次效能试验：同第二次效能试验要求。 制动器的制动力矩应符合以下指标要求： - 第一次、第二次效能试验时，制动初速度为20km/h、40km/h时，制动器输出的制动力矩差值不得超过10%。 5 包装与运输 制动器产品应符合规定的包装标准，并应根据运输、贮存条件采取适当的防护措施。 6 附则 本标准自批准之日起实施。 中华人民共和国机械电子工业部 1991年12月12日批准 1992年7月1日实施。
