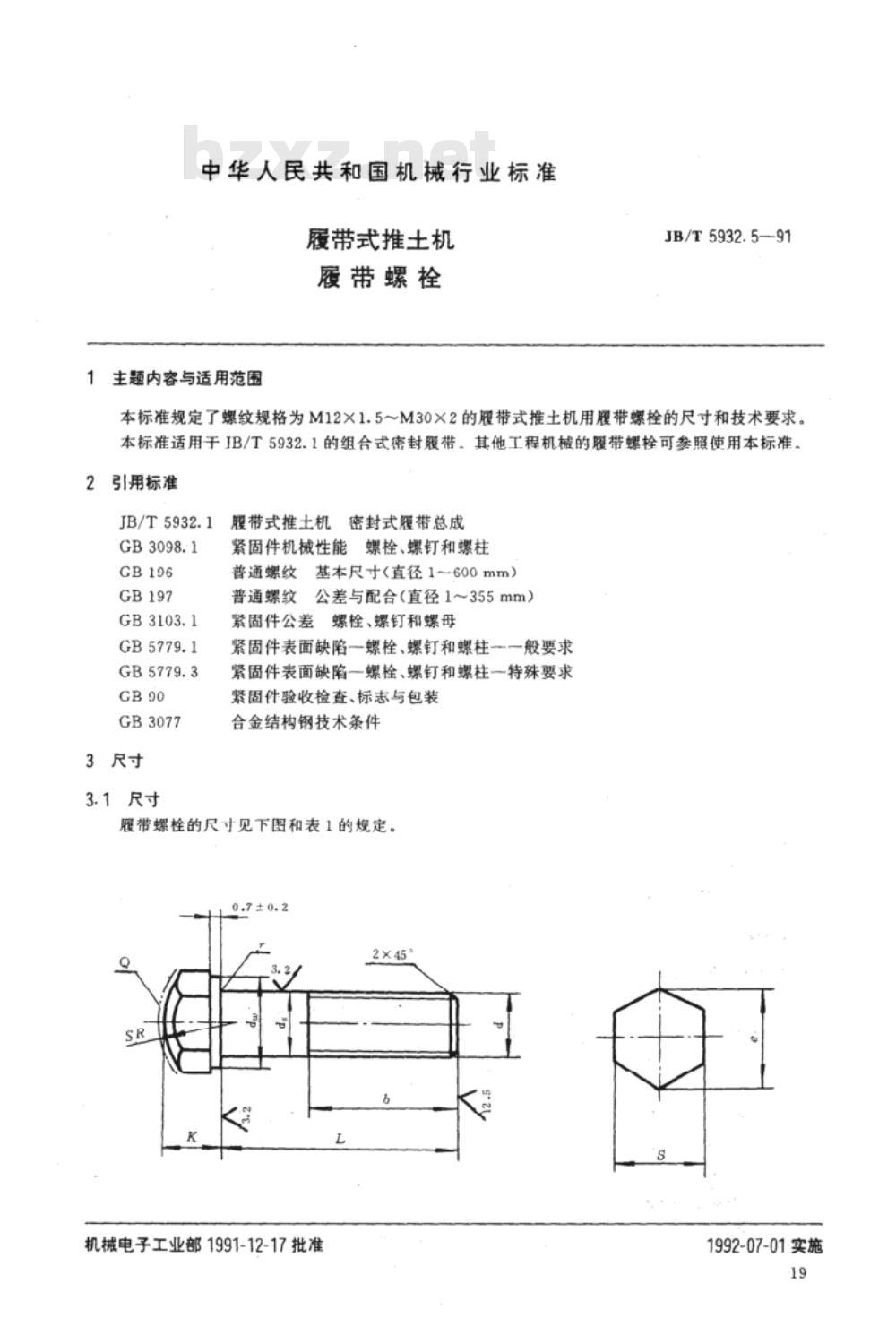

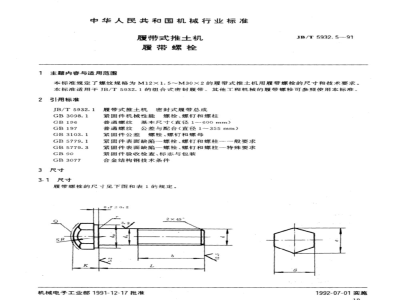

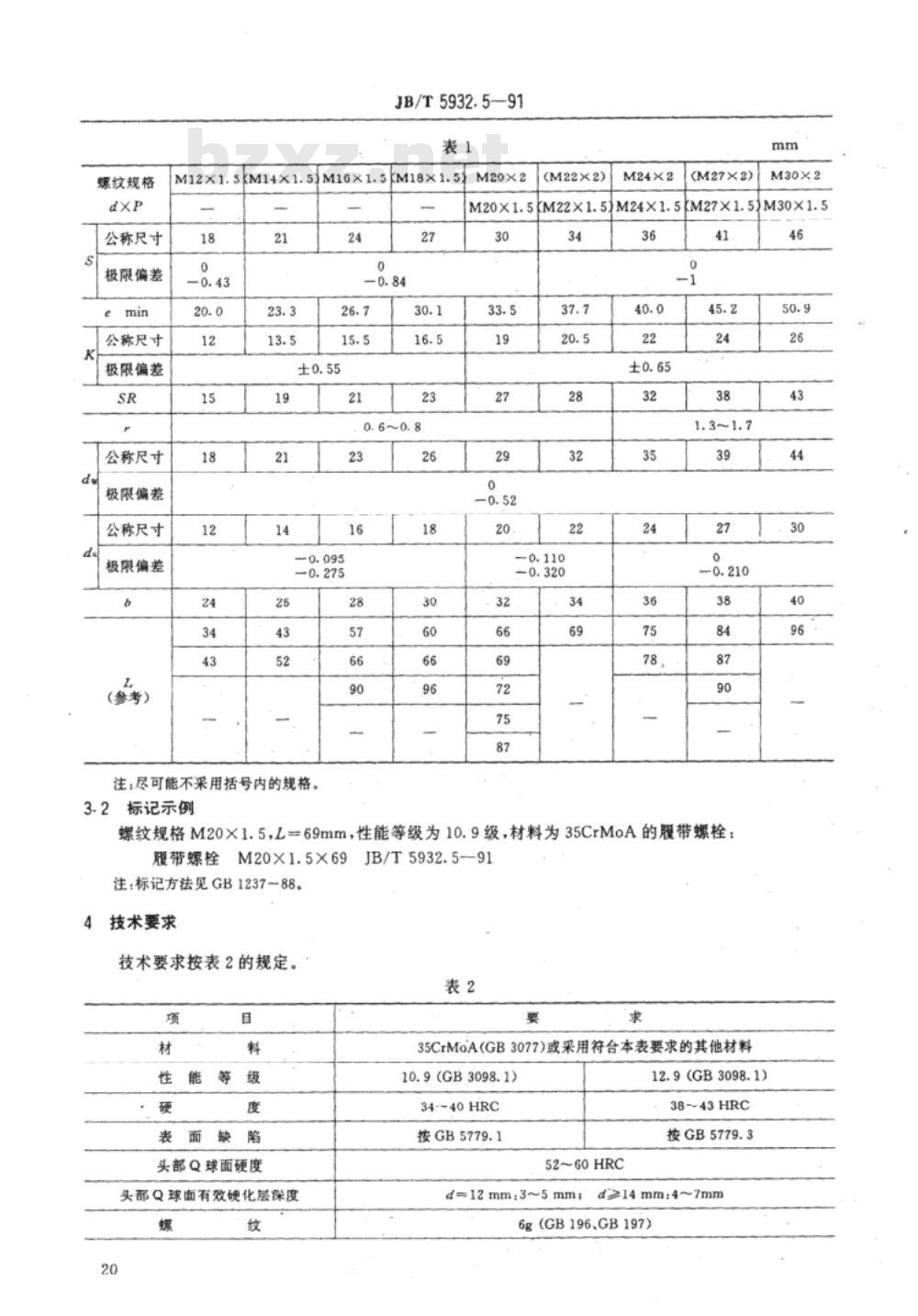

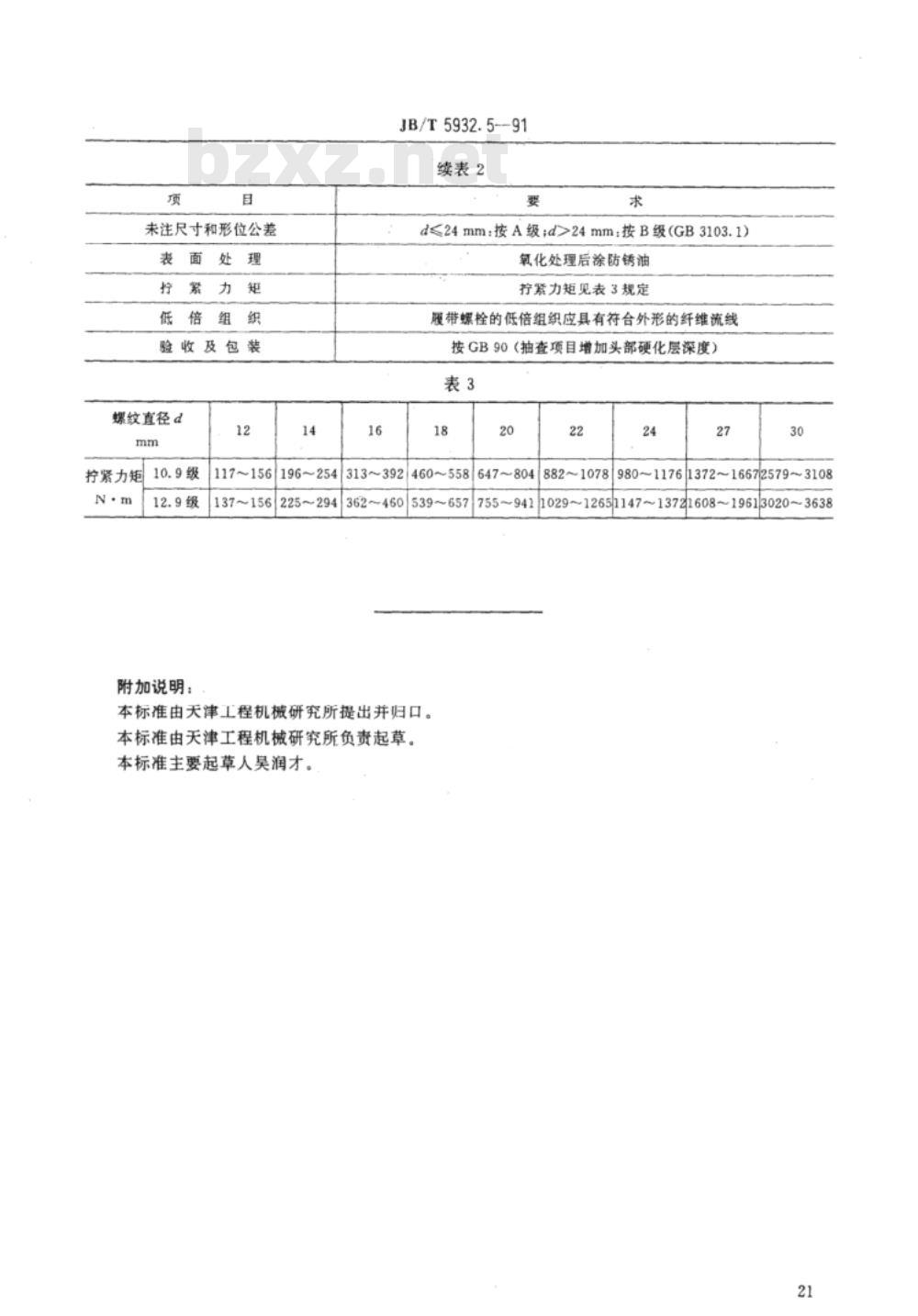

中华人民共和国机械行业标准 履带式推土机 履带螺栓 1 范围 本标准规定了螺纹规格为M12×1.5～M30×2的履带式推土机用履带螺栓的尺寸和技术要求。本标准适用于JB/T5932.1的组合式密封履带。其他工程机械的履带螺栓可参照使用本标准。 2 规范性引用文件 履带式推土机密封式履带总成 JB/T5932.1 GB3098.1 GB196 GB197 GB3103.1 GB5779.1 GB5779.3 GB90 GB3077 3 尺寸 3.1 尺寸 履带螺栓的尺寸见下图和表1的规定。 表1 | 螺纹规格 | 公称尺寸 | 极限偏差 | |------------|-----------|------------| | M12×1.5 | 18 | ±0.43 | | M14×1.5 | 20 | ±0.55 | | M16×1.5 | 24 | ±0.60 | | M18×1.5 | 26 | ±0.65 | | M20×2 | 30 | ±0.75 | | M22×2 | 34 | ±0.80 | | M24×2 | 37 | ±0.85 | | M27×2 | 40 | ±1.00 | | M30×2 | 43 | ±1.10 | 注：尽可能不采用括号内的规格。 3.2 标记示例 螺纹规格M20×1.5，L=69mm，性能等级为10.9级，材料为35CrMoA的履带螺栓标记为：履带螺栓M20X1.5×69 4 技术要求 技术要求按表2的规定。 表2 | 项目 | 材料 | 性能等级 | 硬度 | 表面缺陷 | |------------|--------|------------|----------------|------------| | 螺栓 | 35CrMoA | 10.9 | 34-40HRC | 按GB5779.1 | | 销轴 | 35CrMoA | 12.9 | 38-43HRC | 按GB5779.3 | 4.1 材料要求：35CrMoA（GB3077）或采用符合本表要求的其他材料。 4.2 硬度要求： - 10.9级：表面硬度34-40HRC，头部Q球面硬化层深度3~5mm。 - 12.9级：表面硬度38-43HRC，头部Q球面硬化层深度4~7mm。 4.3 表面处理：氧化处理后涂防锈油。 4.4 拧紧力矩： | 螺纹直径 d (mm) | 拧紧力矩（10.9级） | 拧紧力矩（12.9级） | |-----------------|--------------------|--------------------| | ≤24 | 按A级 | 按B级 | | >24 | 按B级 | 按A级 | 附加说明： 本标准由天津工程机械研究所提出并归口，负责起草。本标准主要起草人：昊润才。
