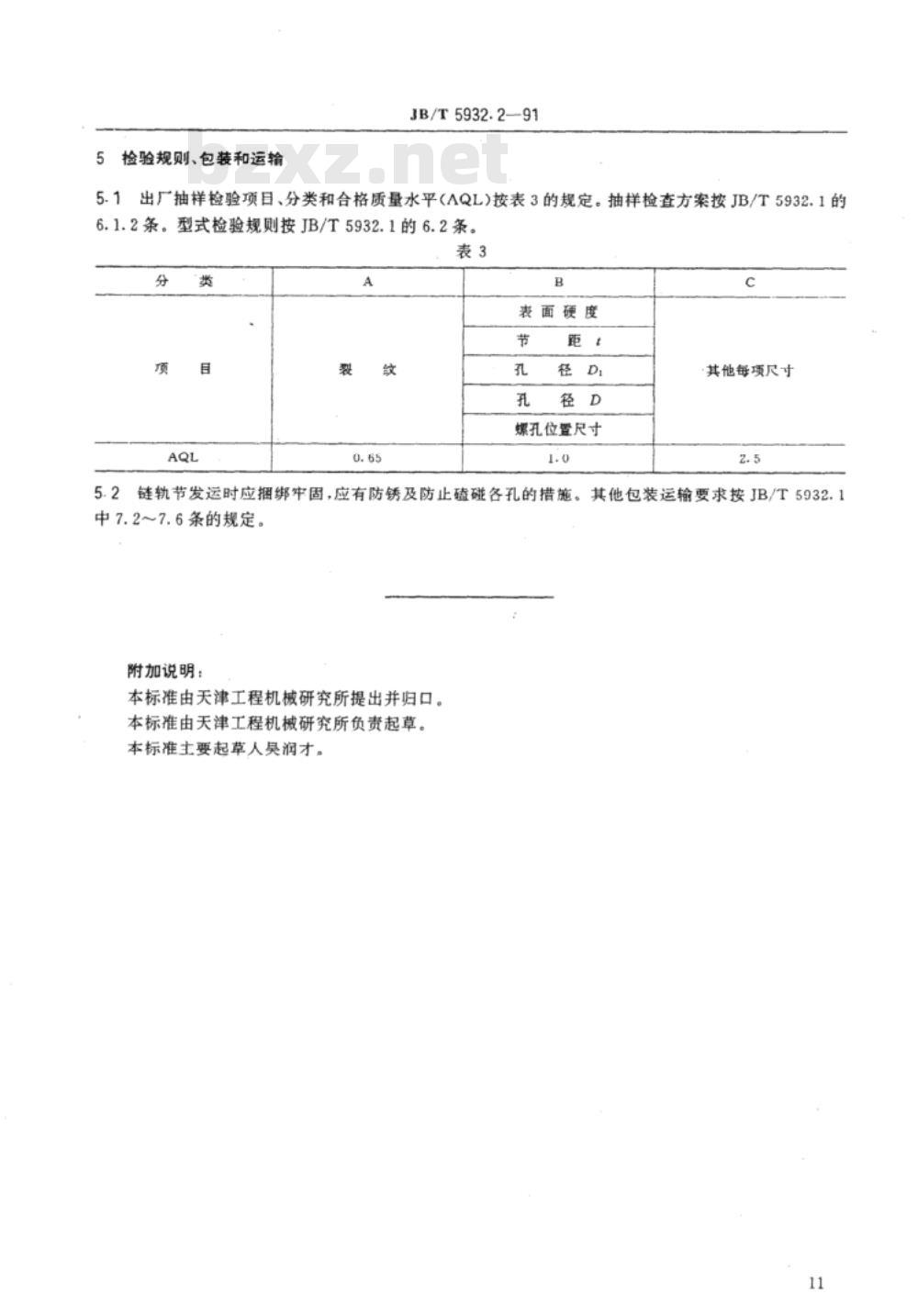

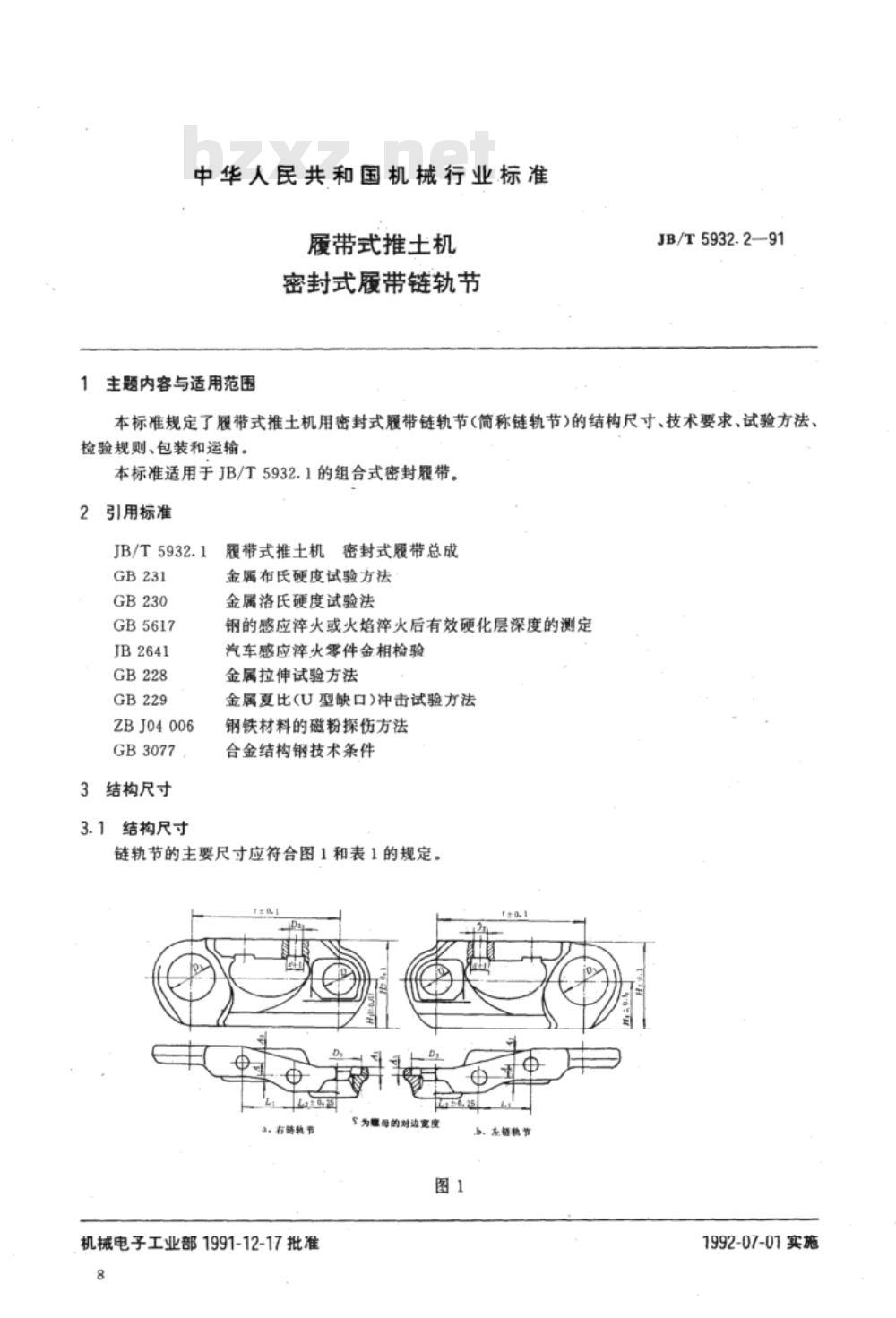

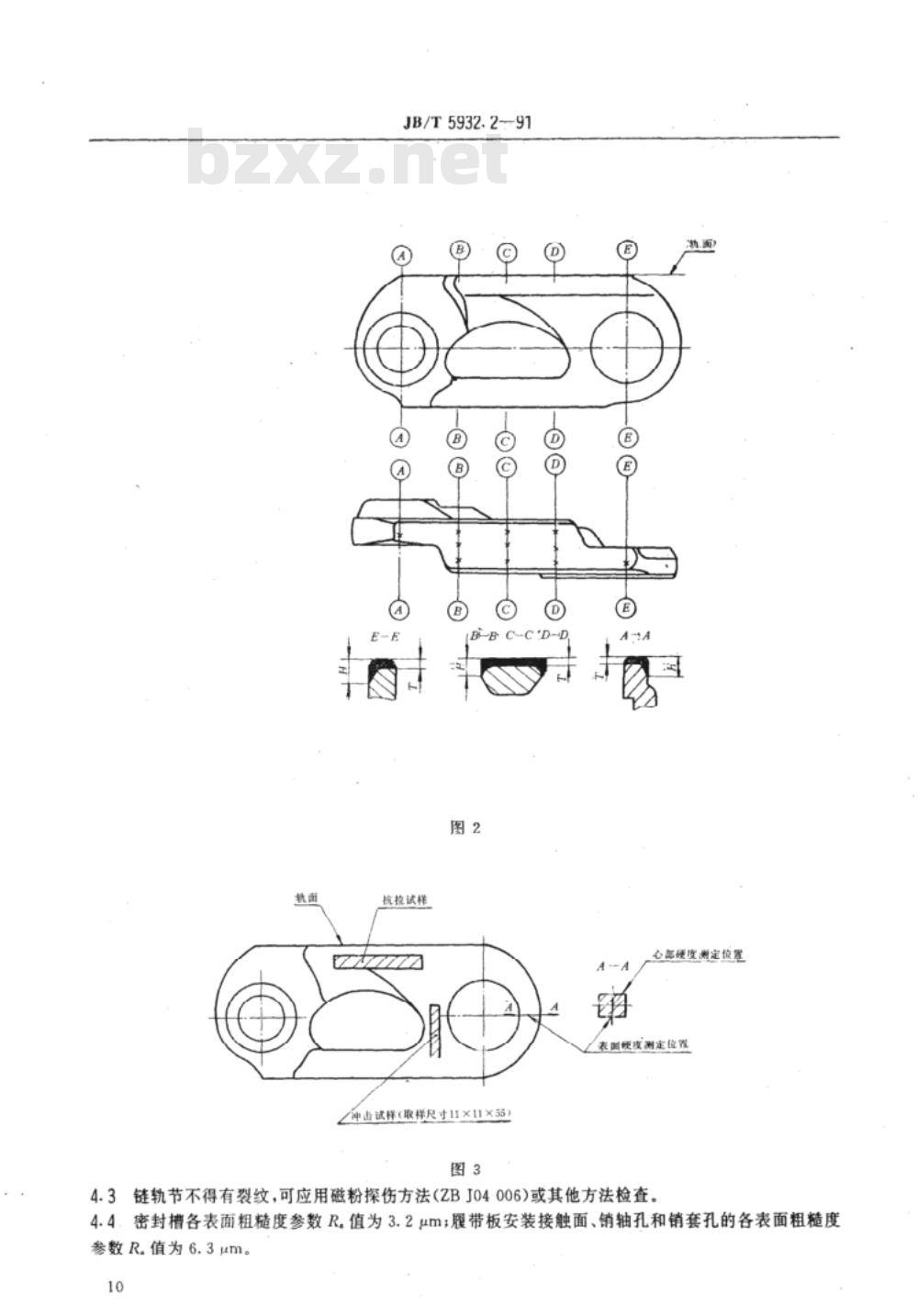

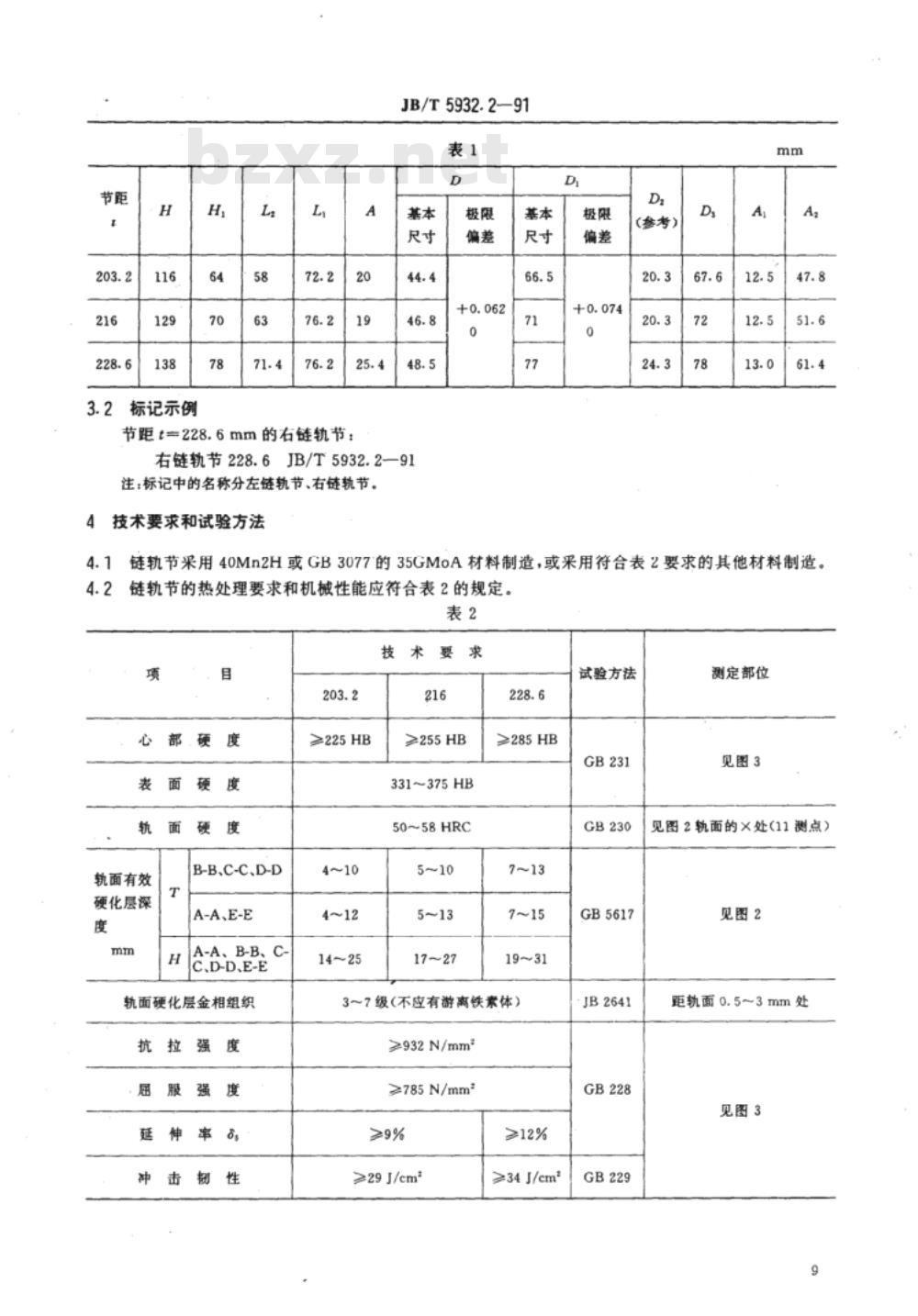

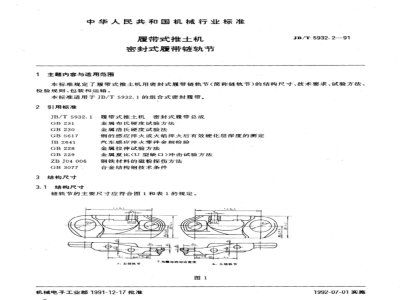

中华人民共和国机械行业标准 履带式推土机 密封式履带链轨节 本标准规定了履带式推土机用密封式履带链轨节（简称链轨节）的结构尺寸、技术要求、试验方法、检验规则、包装和运输。本标准适用于JB/T5932.1的组合式密封履带。 2. 引用标准 - JB/T5932.1 - GB231 - GB230 - GB5617 - JB2641 - GB228 - GB229 - ZBJ04006 - GB3077 3. 结构尺寸 3.1 结构尺寸 链轨节的主要尺寸应符合图1和表1的规定。标记示例：节距 t=228.6mm 的右链轨节，标记为 JB/T5932.2—91。 表1： | 节距 | 203.2mm | 216mm | 228.6mm | |-------|---------|-------|---------| | H | 116 | 129 | 138 | | L | 58 | 71.4 | 72.2 | | D | 44.4 | 46.8 | 48.5 | 3.2 其他尺寸与标记 标记中的名称包括左链轨节、右链轨节。 4. 技术要求和试验方法 4.1 材料要求 链轨节采用40Mn2H或GB3077的35GMoA材料制造，或采用符合表2要求的其他材料制造。链轨节的热处理要求和机械性能应符合表2的规定。 表2： | 节距 | 203.2mm | 216mm | 228.6mm | |--------|------------|------------|------------| | 面硬度 | ≥225HB | ≥255HB | ≥285HB | | 轨面硬化层深度 | 4~10mm | 5~10mm | 7~13mm | | 拉强度 | ≥932 N/mm² | ≥932 N/mm² | ≥932 N/mm² | | 伸率 | ≥9% | ≥9% | ≥12% | 4.2 链轨节检测 链轨节不得有裂纹，可应用磁粉探伤方法（ZBJ04006）或其他方法检查。密封槽各表面粗糙度参数 R 值应为 3.2μm；履带板安装接触面、销轴孔和销套孔的各表面粗糙度参数 R 值应为 6.3μm。 5. 检验规则、包装和运输 5.1 出厂检验 履带链轨节的抽样检查项目、分类和合格质量水平（AQL）按表3的规定。型式检验规则按 JB/T5932.1 的 6.2 条。 表3： | 项目 | AQL | |-------------|-------| | 裂纹 | 0.65 | | 表面硬度 | 1.0 | | 其他尺寸要求 | 2.5 | 5.2 包装和运输 链轨节发运时应捆绑牢固，应采取防锈措施，并防止磕碰。包装和运输要求按 JB/T5932.1 中的 7.2～7.6 条规定执行。 附加说明：本标准由天津工程机械研究所提出并归口，由天津工程机械研究所负责起草。主要起草人：昊润才。
