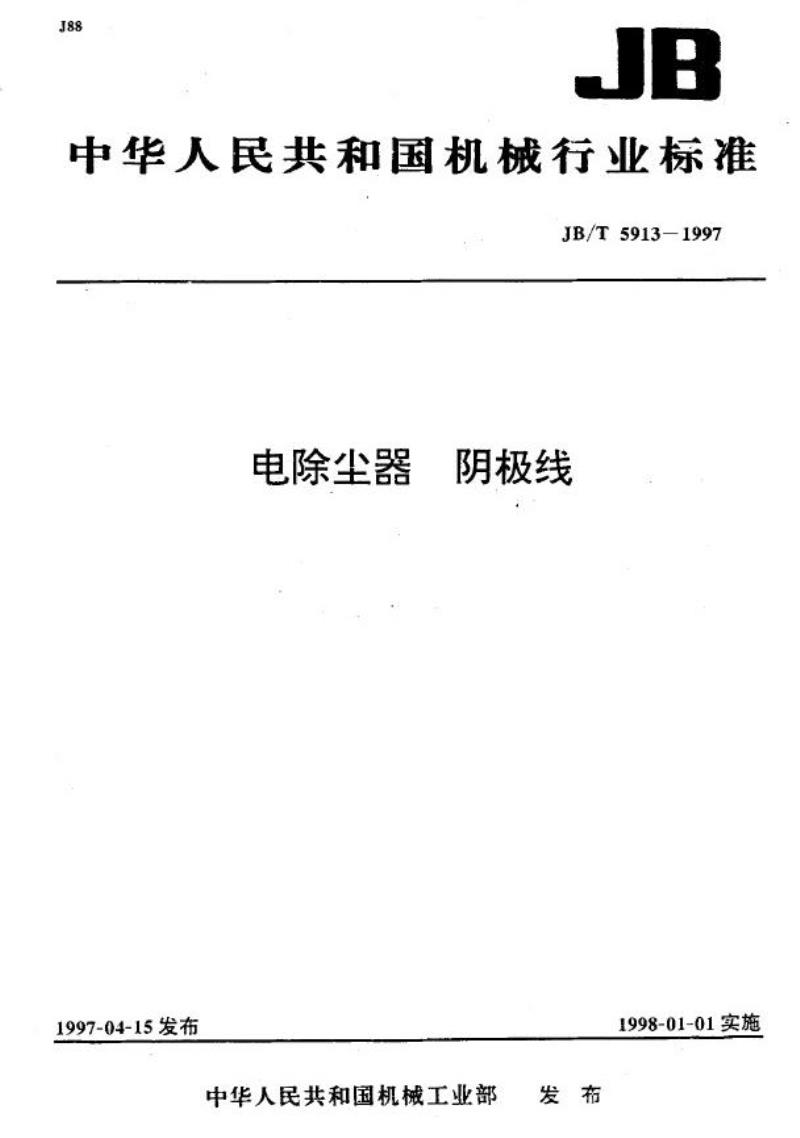

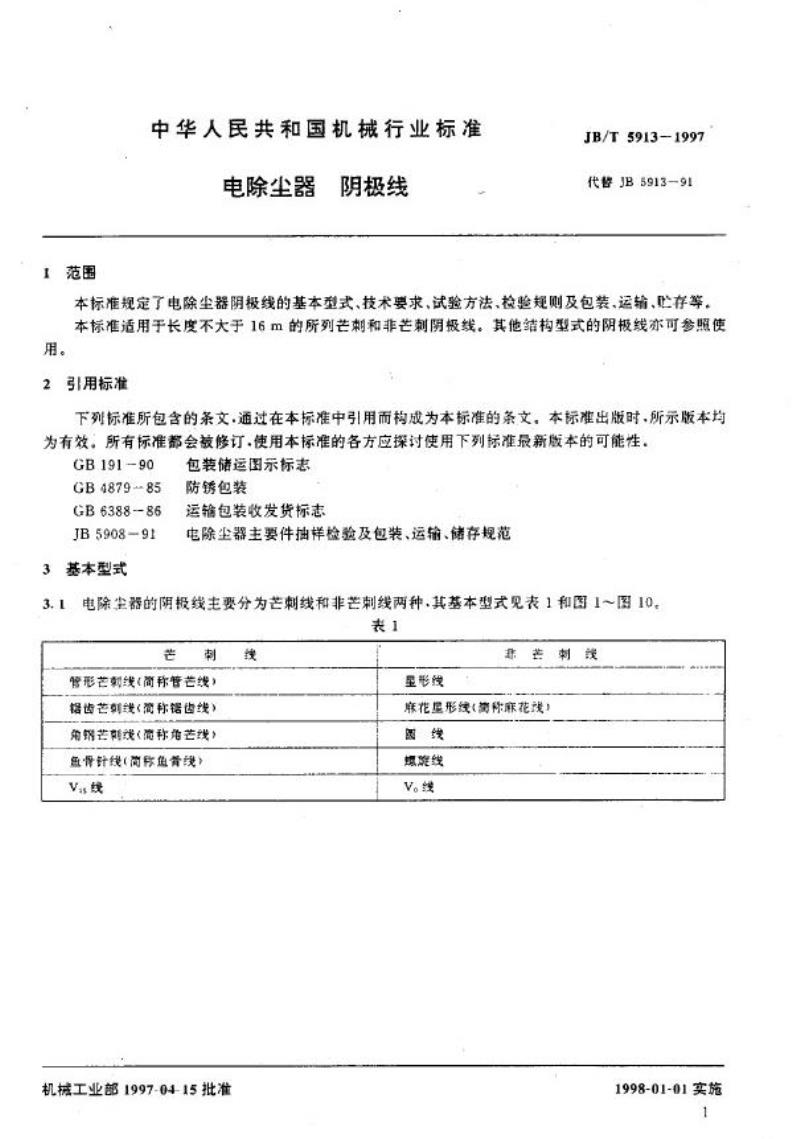

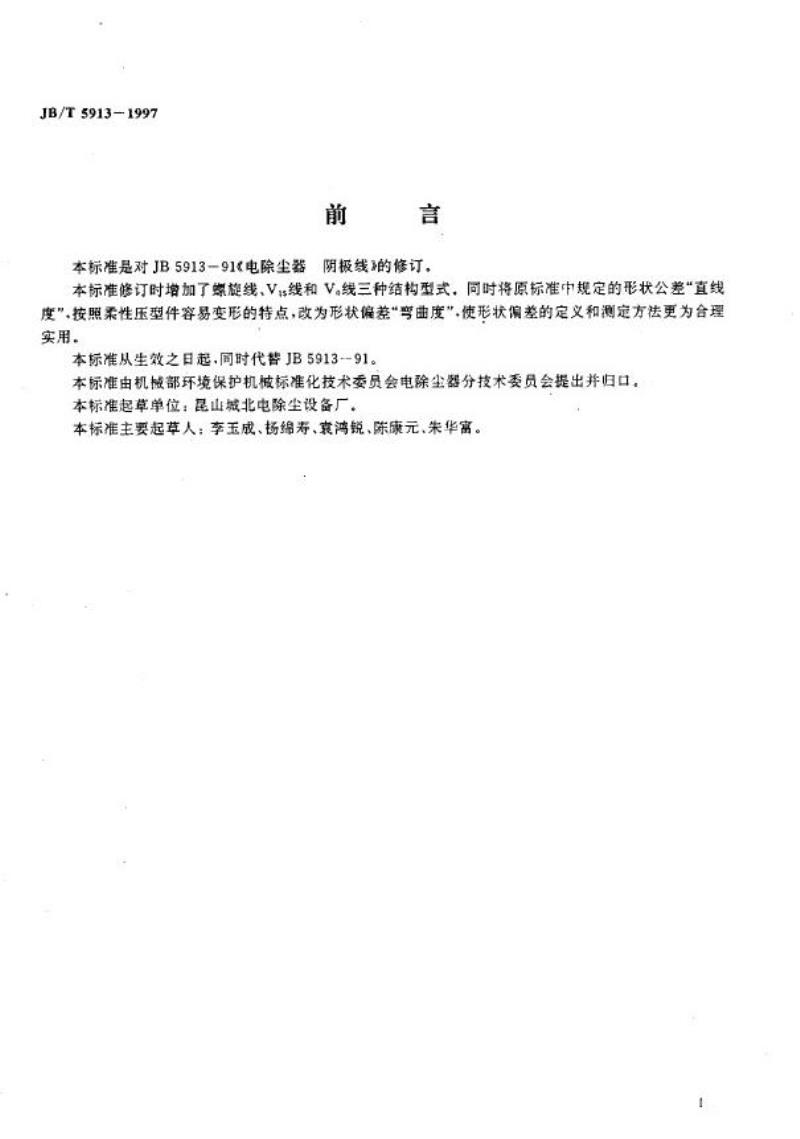

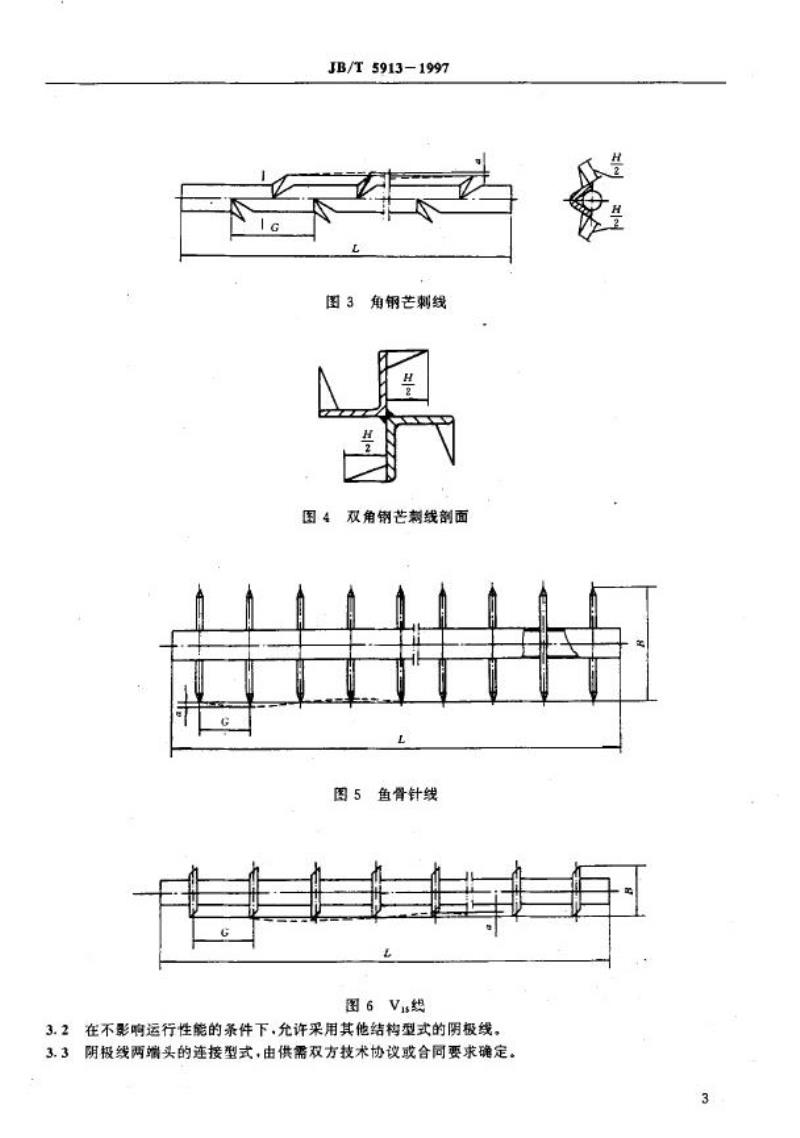

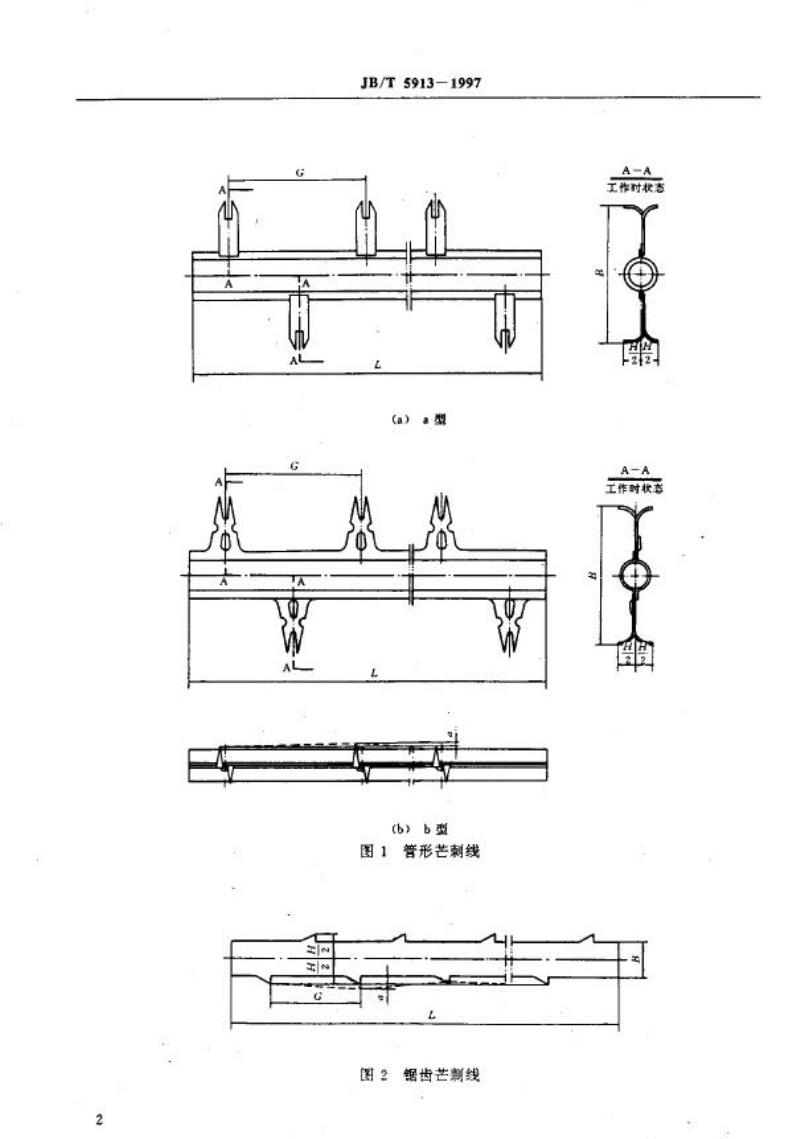

中华人民共和国机械行业标准 JB/T5913-1997 电除尘器阴极线 1997-04-15发布 1998-01-01实施 本标准是对JB5913-91《电除尘器阴极线》的修订。此次修订增加了螺旋线、V线和V形线三种结构型式，并将原标准中规定的形状公差“直线度”改为“弯曲度”，以更合理地定义和测定形状偏差，考虑到柔性压型件容易变形的特点。 本标准从生效之日起，代替JB5913-91。本标准由机械部环境保护机械标准化技术委员会电除尘器分技术委员会提出并归口，起草单位为昆山城北电除尘设备厂，主要起草人包括李玉成、杨绵寿、衰湾锐、陈康元、朱华富。 1 范围 本标准规定了电除尘器阴极线的基本型式、技术要求、试验方法、检验规则及包装、运输、存储等内容。本标准适用于长度不大于16m的芒刺和非芒刺阴极线。其他结构型式的阴极线亦可参照使用。 2 规范性引用文件 下列标准所包含的条文通过在本标准中引用而构成为本标准的条文，本标准出版时所示版本均为有效。所有标准会随时修订，使用本标准的各方应探讨使用下列标准的最新版本： GB 191-90 GB 4879-85 GB 6388-86 JB5908-91 3 基本型式 电除尘器的阴极线主要分为芒刺线和非芒刺线两种，其基本型式见表1和图1～图10。 3.1 包装储运图示标志 防锈包装、运输包装收发货标志，电除尘器的阴极线包装、运输和储存应符合相应规范。 芒刺线的种类包括： - 管形芒刺线（简称管芒线） - 铝齿芒线（简称铝齿线） - 角钢芒刺线（简称角芒线） - 鱼骨针线（简称鱼骨线） - V线 3.2 其他结构型式 在不影响运行性能的条件下，允许采用其他结构型式的阴极线。 3.3 连接型式 阴极线两端的连接型式应由供需双方在技术协议或合同中约定。 4 技术要求 4.1 材料要求 4.1.1 阴极线材料的机械性能和化学成分应符合供需双方技术协议或合同规定的牌号要求。 4.1.2 阴极线表面不得有较严重的锈蚀、擦伤等影响机械性能的缺陷。 4.2 芒刺线 4.2.1 尺寸和形状偏差 芒刺线的尺寸和形状偏差应符合图1～图6和表2的规定。 表2：芒刺线的尺寸偏差和形状偏差 | 类别 | 尺寸偏差 | 形状偏差 | |--------------|-----------|-----------------| | 智形芒刺线 | 长度±2mm | 曲率偏差±0.7mm | | 阴极线长度 | >2500mm | 刺尖间距±0.5mm | | 角芒线 | 长度±2mm | 刺尖间距±1mm | 4.2.2 芒刺线表面要求 芒刺线及其组合件的切口应平整，无明显毛刺或划痕。 4.2.3 管状芒刺线 管状芒刺线的焊接点应无穿透管壁现象，焊点剪力应不小于0.6kN。 4.3 非芒刺线 4.3.1 星形线与麻花线的表面应光滑，无毛刺，且不得有硬性弯曲、裂纹或缺口。 4.3.2 竭能线表面应无毛刺或损伤性划痕，且其尺寸和形状偏差应符合图9和表3的规定。 5 其他要求 本标准还包括阴极线的其他技术要求、检验方法、包装及储运等方面的内容，确保电除尘器阴极线在使用过程中达到最佳的工作效果。
