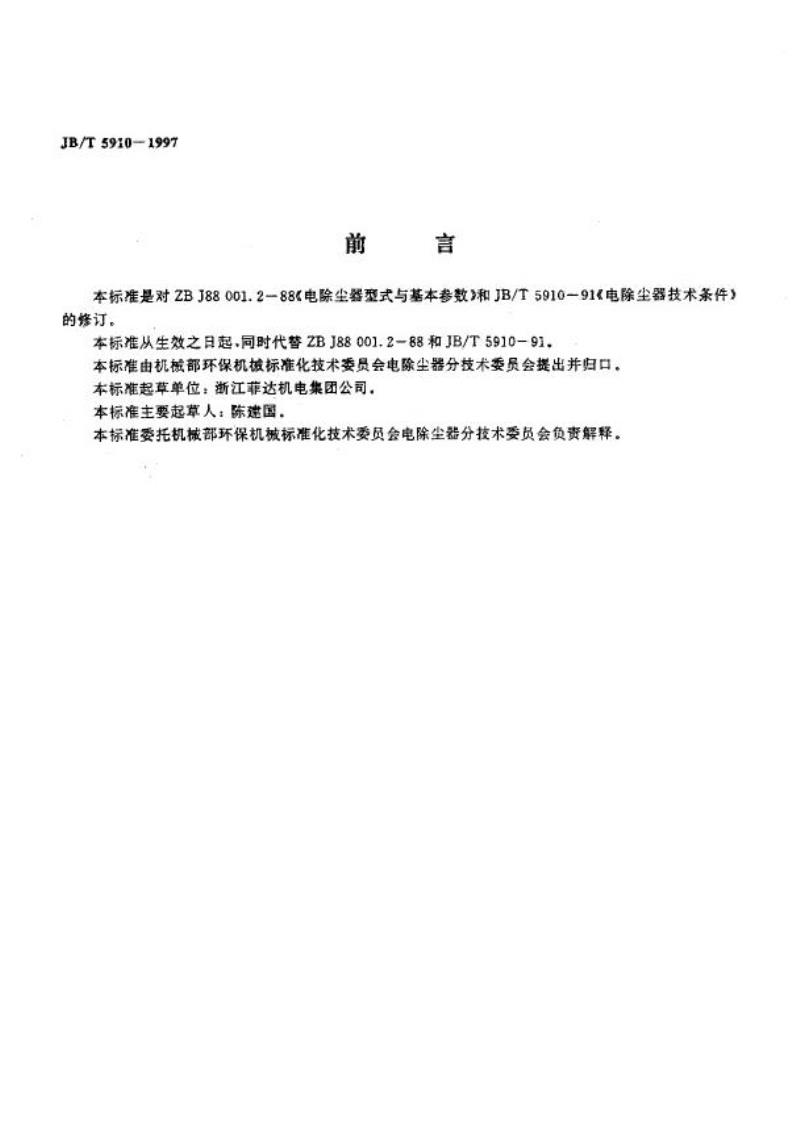

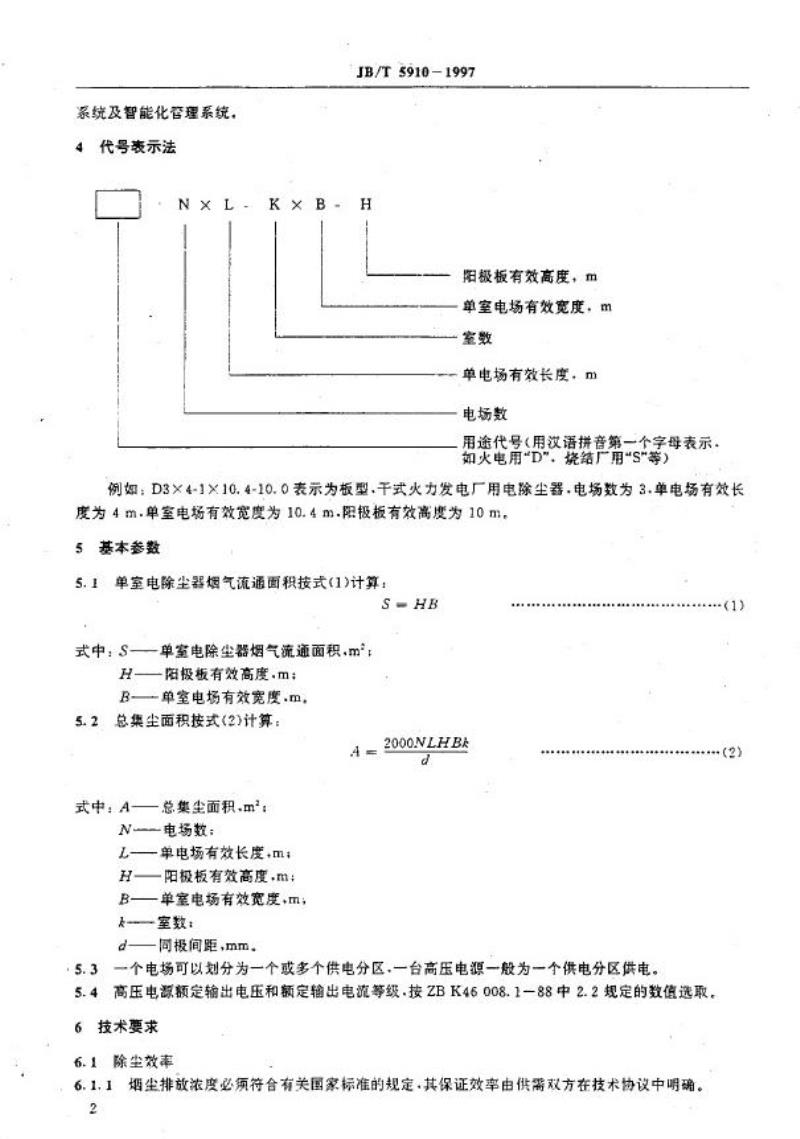

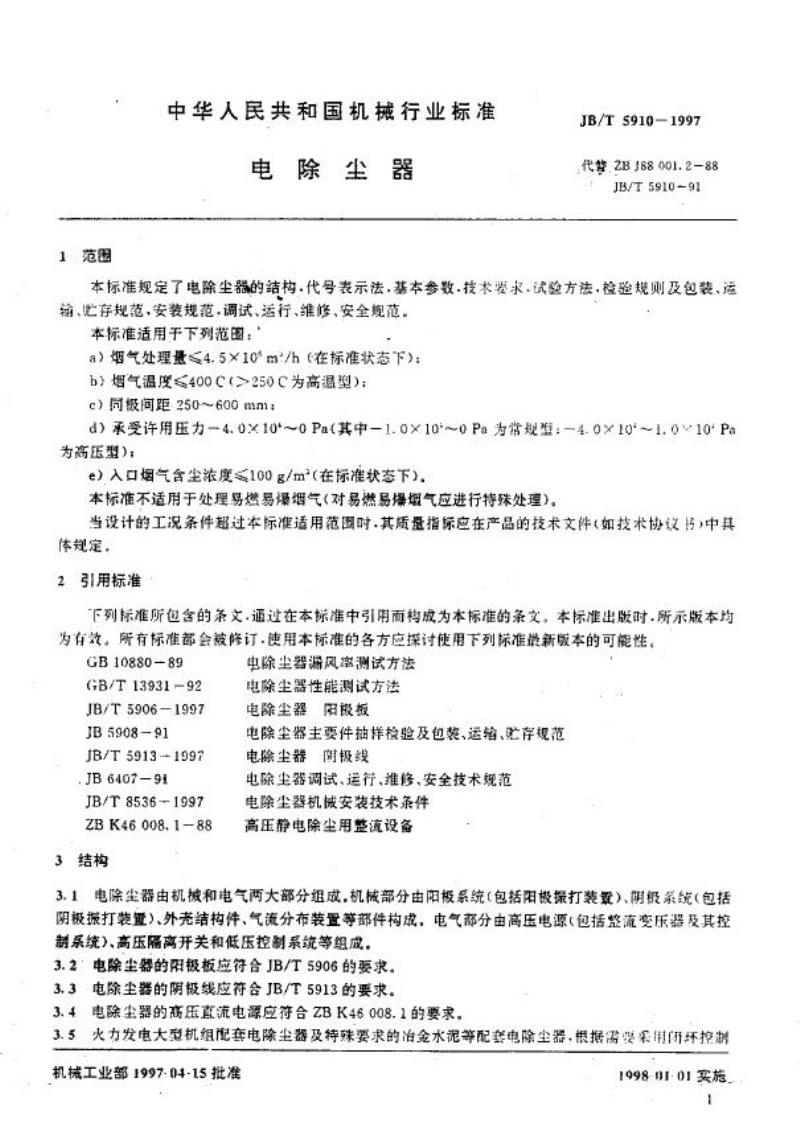

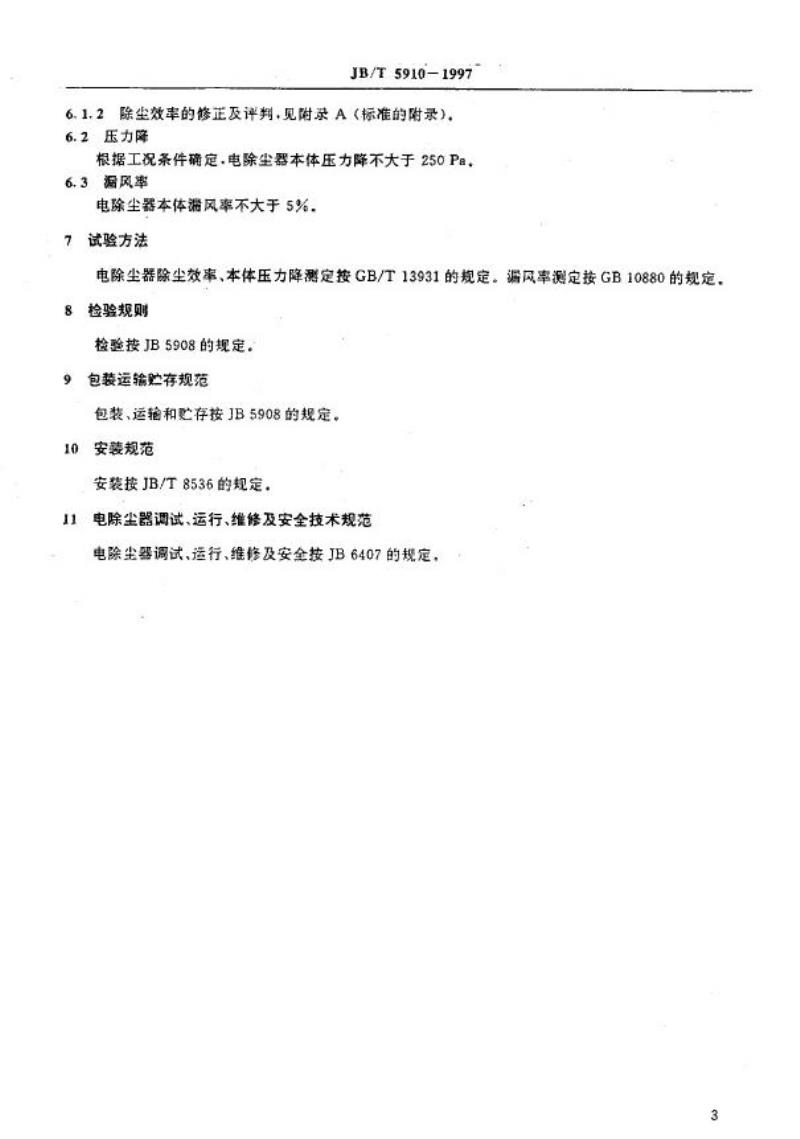

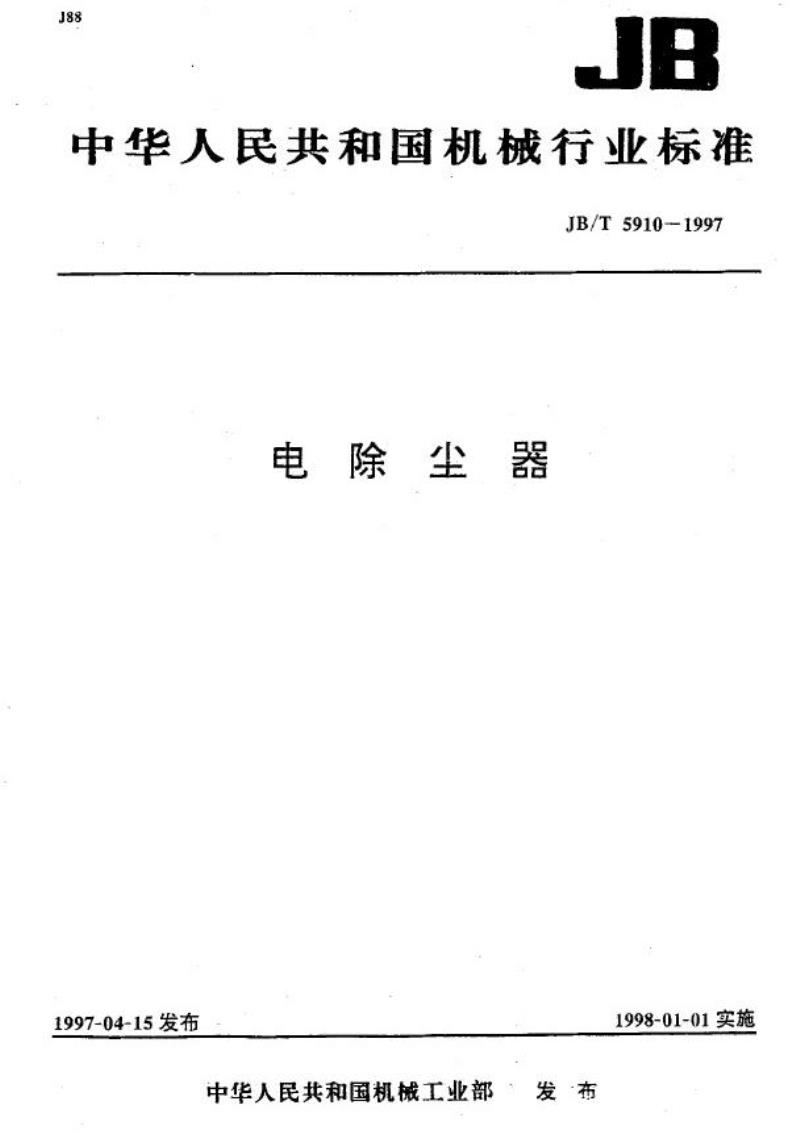

中华人民共和国机械行业标准 电除尘器 JB/T5910-1997 前言 本标准是对ZBJ88001.2-88电除尘器型式与基本参数和JB/T5910-91电除尘器技术条件的修订。本标准自生效之日起，代替ZBJ88001.2-88和JB/T5910-91。 本标准由机械部环保机械标准化技术委员会电除尘器分技术委员会提出并归口。 1 范围 本标准规定了电除尘器的结构、代号表示法、基本参数、技术要求、试验方法、检验规则及包装、运输、安全规范等。本标准适用于以下范围： a) 烟气处理量≥4.5×10^6 m³/h（在标状态下） b) 烟气温度≤400℃（>250℃为高温型） c) 同极间距250~600mm d) 承受许用压力-4.0×10^5~0Pa（其中-1.0×10^5~0Pa为常规型，-4.0×10^5~1.0×10^6Pa为高压型） e) 入口烟气含尘浓度≤100g/m³（在标准状态下）。 本标准不适用于处理易燃易爆烟气。 2 引用标准 下列标准所包含的条文通过在本标准中引用而构成本标准的条文： GB 10880-89 GB/T 13931-92 JB/T 5906-1997 JB/T 5908-91 JB/T 5913-1997 JB6407-91 JB/T8536-1997 ZBK46008.1-88 3 结构 电除尘器由机械和电气两大部分组成。 3.1 机械部分由阳极系统（包括阳极操打装置）、阴极系统（包括阴极振打装置）、外壳结构件、气流分布装置等部件构成。 3.2 电气部分由高压电源（包括整流变压器及其控制系统）、高压隔离变压器和低压控制系统等组成。 3.3 电除尘器的阳极板应符合JB/T5906的要求。 3.4 电除尘器的阴极线应符合JB/T5913的要求。 3.5 电除尘器的高压直流电源应符合ZBK46008.1的要求。 4 代号表示法 代号表示法如下：NXL K×B-。 例如：D3×4-1×10.4-10.0表示为板型干式火力发电厂用电除尘器，电场数为3，单电场有效长度为4m，单室电场有效宽度为10.4m，阳极板有效高度为10m。 5 基本参数 5.1 单室电除尘器烟气流通面积按式(1)计算：S = H × B 式中：S 为单室电除尘器烟气流通面积（m²），H 为阳极板有效高度（m），B 为单室电场有效宽度（m）。 5.2 总集尘面积按式(2)计算： A = N × L × H × B 式中：A 为总集尘面积（m²），N 为电场数，L 为单电场有效长度（m），H 为阳极板有效高度（m），B 为单室电场有效宽度（m）。 5.3 高压电源额定输出电压和额定输出电流等级按ZBK46008.1-88中2.2规定的数值选取。 6 技术要求 6.1 除尘效率 6.1.1 尘排放浓度必须符合有关国家标准的规定，其保证效率由供需双方在技术协议中明确。 6.1.2 除尘效率的修正及评判，见附录A（标准的附录）。 6.2 压力降 根据工况条件确定，电除尘器本体压力降不大于250Pa。 6.3 漏风率 电除尘器本体漏风率不大于5%。 试验方法：电除尘器除尘效率、漏风率等应按规定的试验方法进行。
