组合机床通用部件
立柱侧底座尺寸
Modular units for machine tool constructionwlagbaseforcolumns-Dimeasions本标准等效于ISO2934—1973《组合机床通用部件-1范围
本标准规定了组合机床立柱侧底座的有关互换性尺寸。2名义尺寸
立柱侧底座》。
名义尺寸规定用安装在立柱上的相应滑台的滑鞍宽度表示。采用下列五种名义尺寸：
250、320、400、500和630mm。

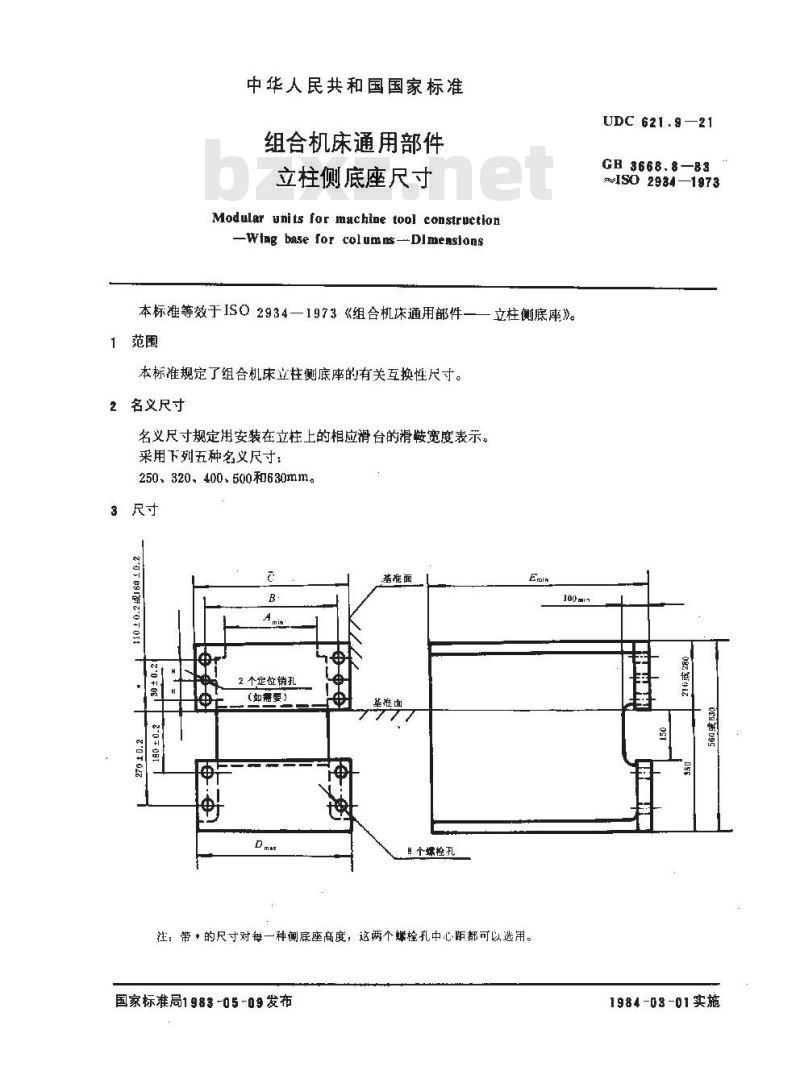

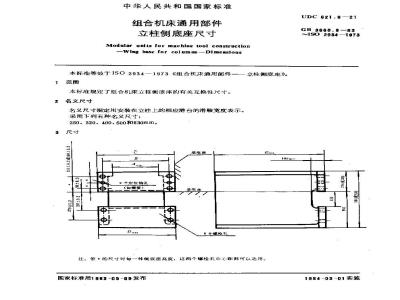

3尺寸
T092T11
20+081
2个定位销孔
（如需要）
蒸准面
1个螺栓孔
注：带·的尺寸对每一种侧底座高度，这两个螺栓孔中心距都可以选用。国家标准局1983-05-09发布
UDC621.9—21
GB 3668.8-83
ISO 29341973
1984-03-01实施

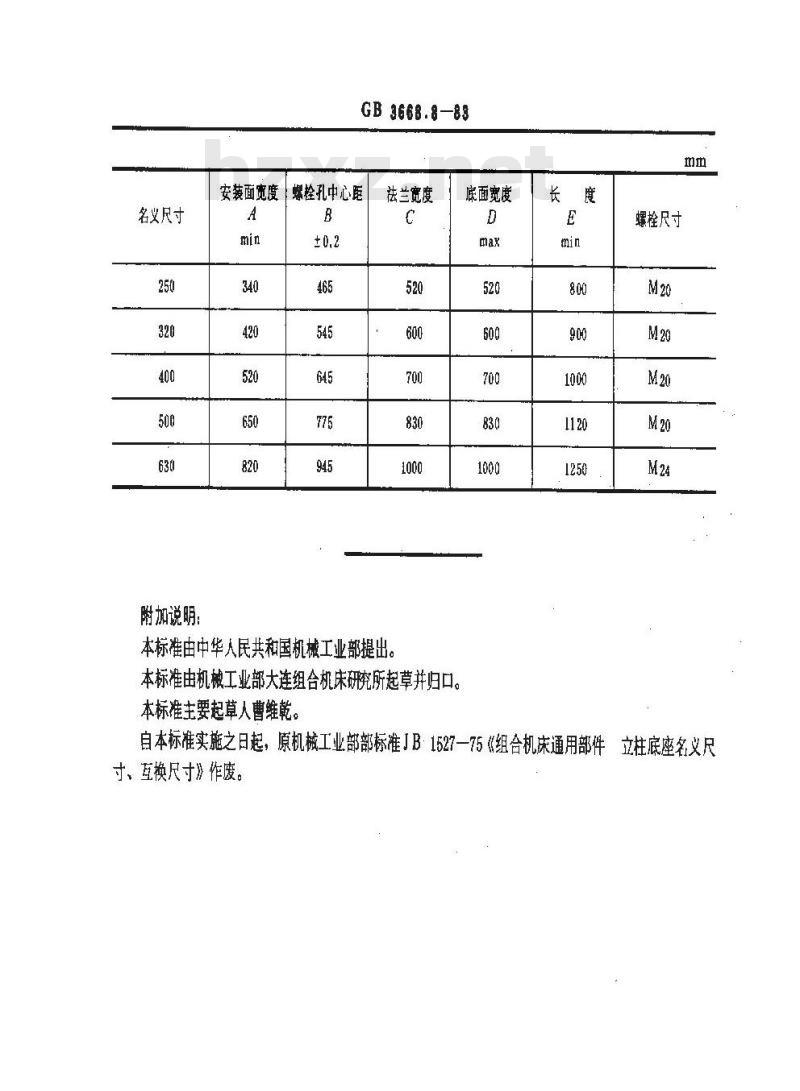

名义尺寸
附加说明：
安装面宽度
GB 3668.8—83
螺栓孔中心距
祛兰宽度
本标准由中华人民共和国机械工业部提出，本标准由机械工业部大连组合机床研究所起草并归口。本标准主要起草人曹维乾。
底面宽度
螺栓尺寸
自本标准实施之日起，原机械工业部部标准JB:1527—75《组合机床通用部件立柱底座名义尺寸、互换尺寸》作废。
