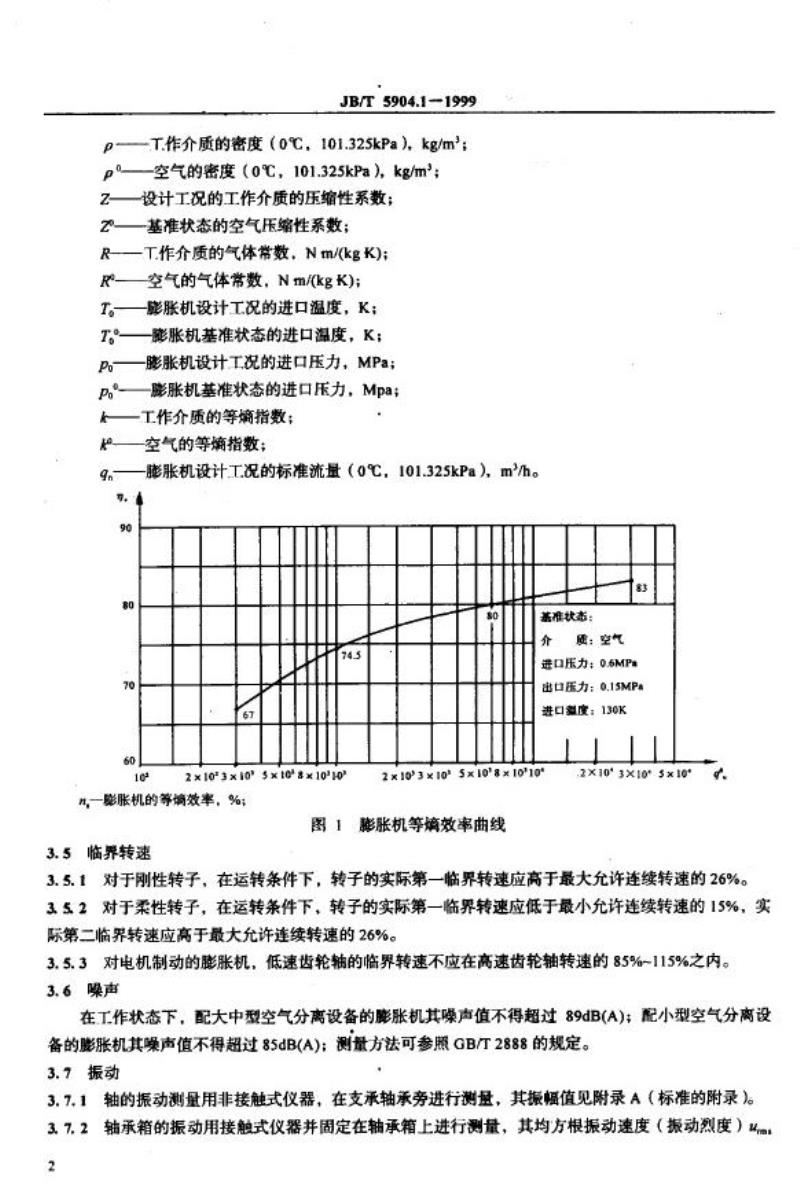

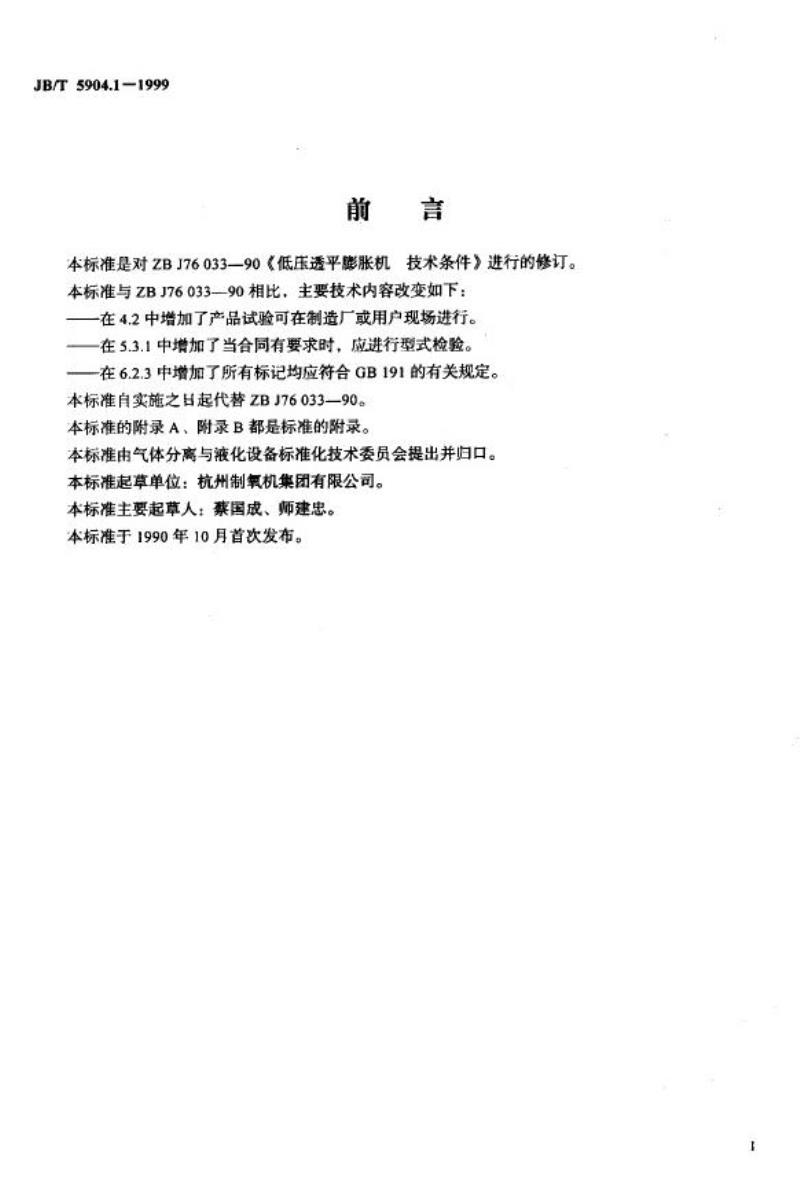

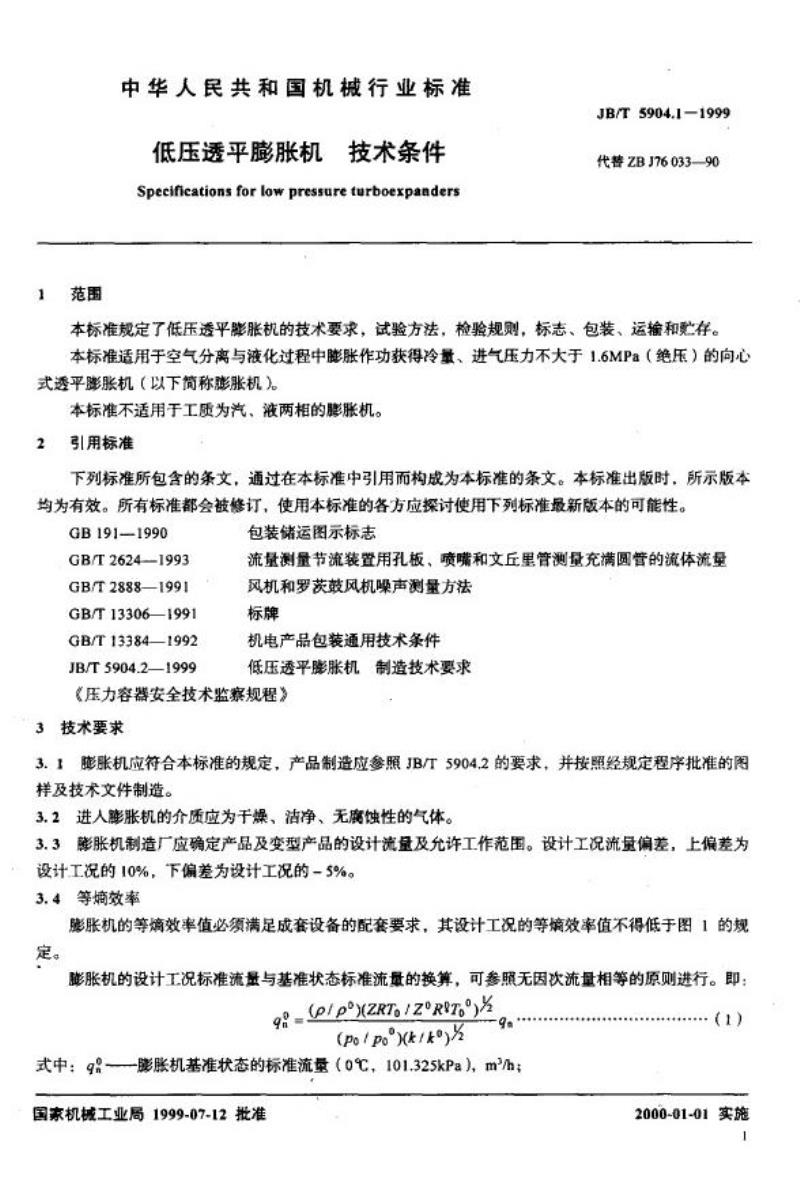

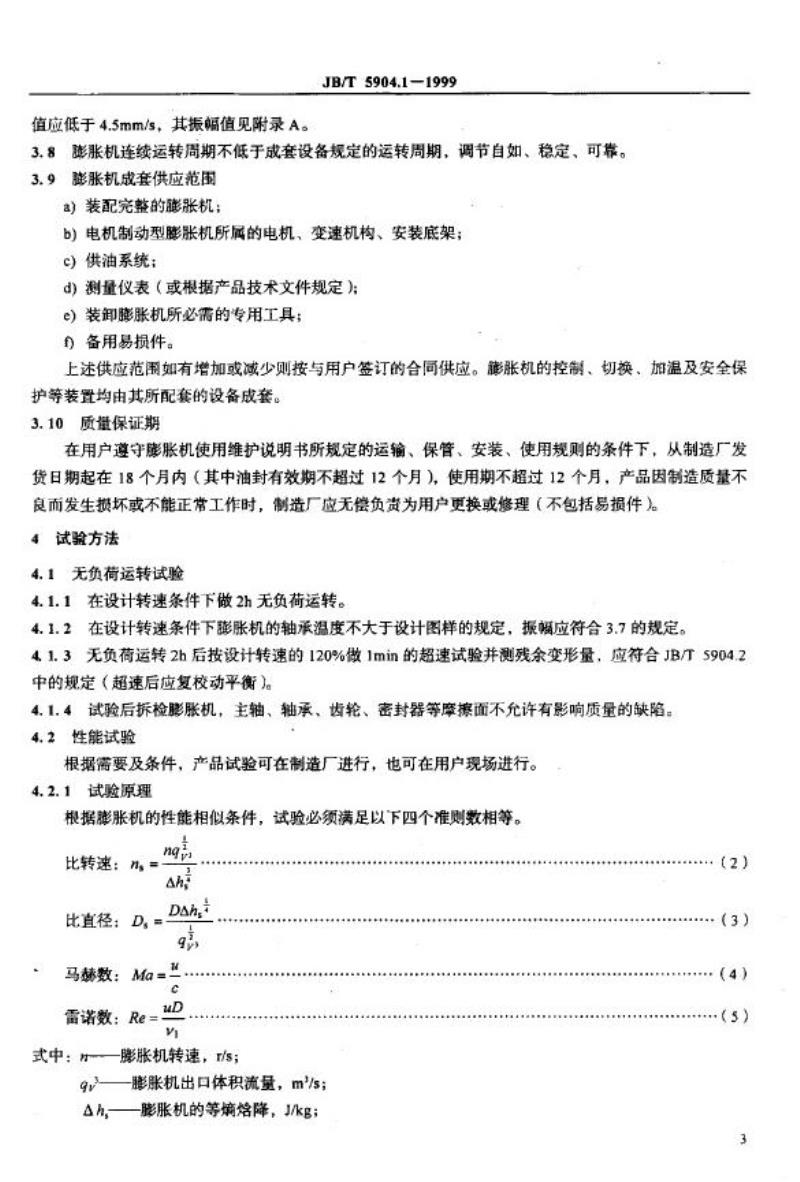

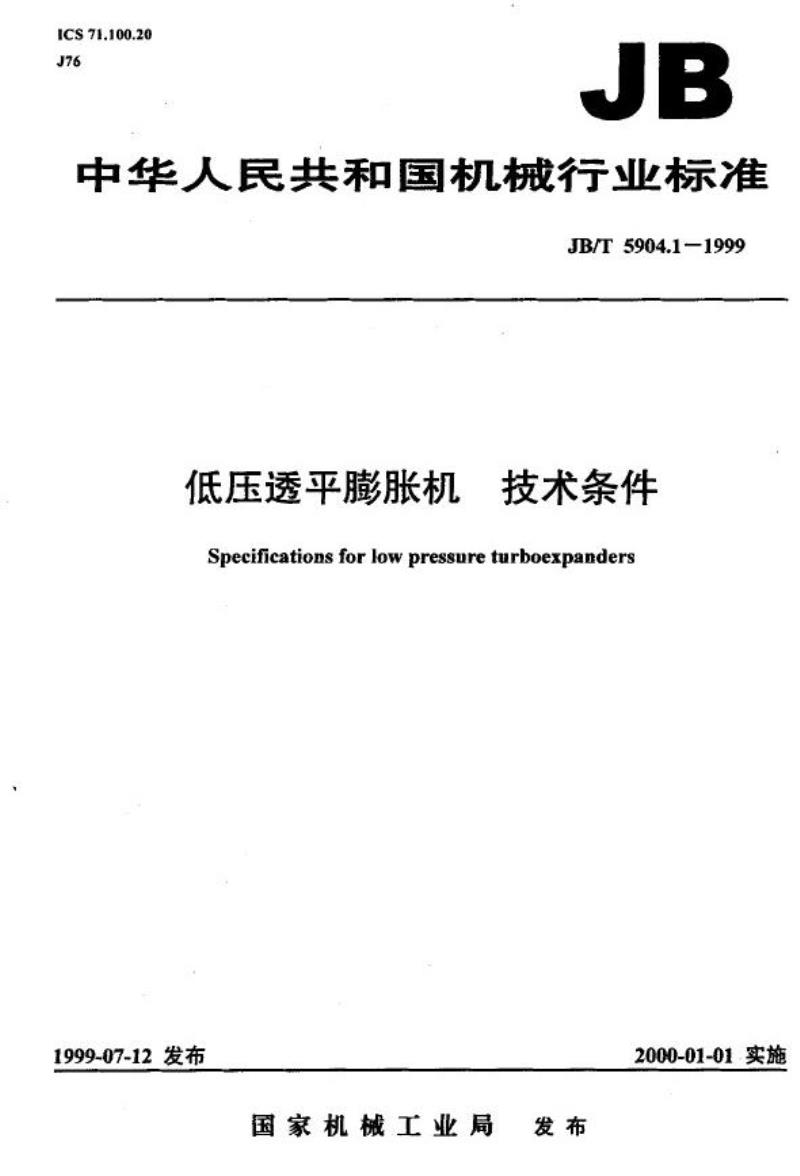

中华人民共和国机械行业标准 JB/T5904.1-1999 低压透平膨胀机 技术条件 Specifications for low pressure turboexpanders 发布单位：国家机械工业局 发布：1999-07-12 实施：2000-01-01 前言 本标准是对ZBJ76033—90《低压透平膨胀机技术条件》的修订。主要技术内容的变化包括：在4.2中增加了产品试验可在制造厂或用户现场进行；在5.3.1中增加了当合同有要求时应进行型式检验；在6.2.3中规定所有标记应符合GB191有关规定。本标准自实施之日起代替ZBJ76033—90。本标准的附录A、附录B为标准附录。本标准由气体分离与液化设备标准化技术委员会提出并归口，起草单位为杭州制氧机集团有限公司，主要起草人为蔡国成、师建忠。本标准于1990年10月首次发布。 1 范围 本标准规定了低压透平膨胀机的技术要求、试验方法、检验规则及标志、包装、运输和贮存。本标准适用于空气分离与液化过程中，通过膨胀机获得冷量，进气压力不大于1.6MPa（绝压）的向心式透平膨胀机（以下简称膨胀机）。本标准不适用于工质为汽液两相的膨胀机。 2 规范性引用文件 下列标准所包含的条文，通过引用构成本标准的条文： - GB191-1990 包装储运图示标志 - GB/T 2624-1993 流量测量节流装置用孔板、喷嘴和文丘里管测量充满圆管的流体流量 - GB/T 2888-1991 风机和罗茨鼓风机噪声测量方法 - GB/T 13306-1991 标牌 - GB/T 13384-1992 机电产品包装通用技术条件 - JB/T 5904.2-1999 低压透平膨胀机制造技术要求 - 《压力容器安全技术监察规程》 3 技术要求 3.1 膨胀机应符合本标准的规定，产品制造应参照JB/T5904.2要求，并按批准的图样及技术文件制造。 3.2 进入膨胀机的介质应为干燥、洁净、无腐蚀性的气体。 3.3 膨胀机制造厂应确定产品及变型产品的设计流量及允许工作范围，设计工况流量偏差上限为设计工况的10%，下限为设计工况的-5%。 3.4 等熵效率 膨胀机的等熵效率必须满足成套设备的配套要求，其设计工况的等熵效率值不得低于图1规定。膨胀机设计工况标准流量与基准状态标准流量的换算，可参照无因次流量相等原则进行。 公式中各符号定义： - G：膨胀机基准状态标准流量（0℃，101.325kPa），m³/h - ρ：作介质密度（0℃，101.325kPa），kg/m³ - ρ₀：空气密度（0℃，101.325kPa），kg/m³ - Z：设计工况介质压缩性系数 - Z₀：基准状态空气压缩性系数 - R：作介质气体常数，Nm/(kg·K) - R₀：空气气体常数，Nm/(kg·K) - T：膨胀机设计工况进口温度，K - T₀：膨胀机基准状态进口温度，K - P₀：膨胀机基准状态进口压力，MPa - P：膨胀机设计工况进口压力，MPa - k：工作介质等熵指数 - k₀：空气等熵指数 3.5 临界转速 3.5.1 对刚性转子，转子实际第一临界转速应高于最大允许连续转速的26%。 3.5.2 对柔性转子，转子实际第一临界转速应低于最小允许连续转速的15%，实际第二临界转速应高于最大允许连续转速的26%。 3.5.3 对电机制动的膨胀机，低速齿轮轴的临界转速不应在高速齿轮轴转速的85%~115%之内。 3.6 噪声 在工作状态下，配套中大型空气分离设备的膨胀机噪声值不得超过89dB(A)，小型设备按相应要求执行。
