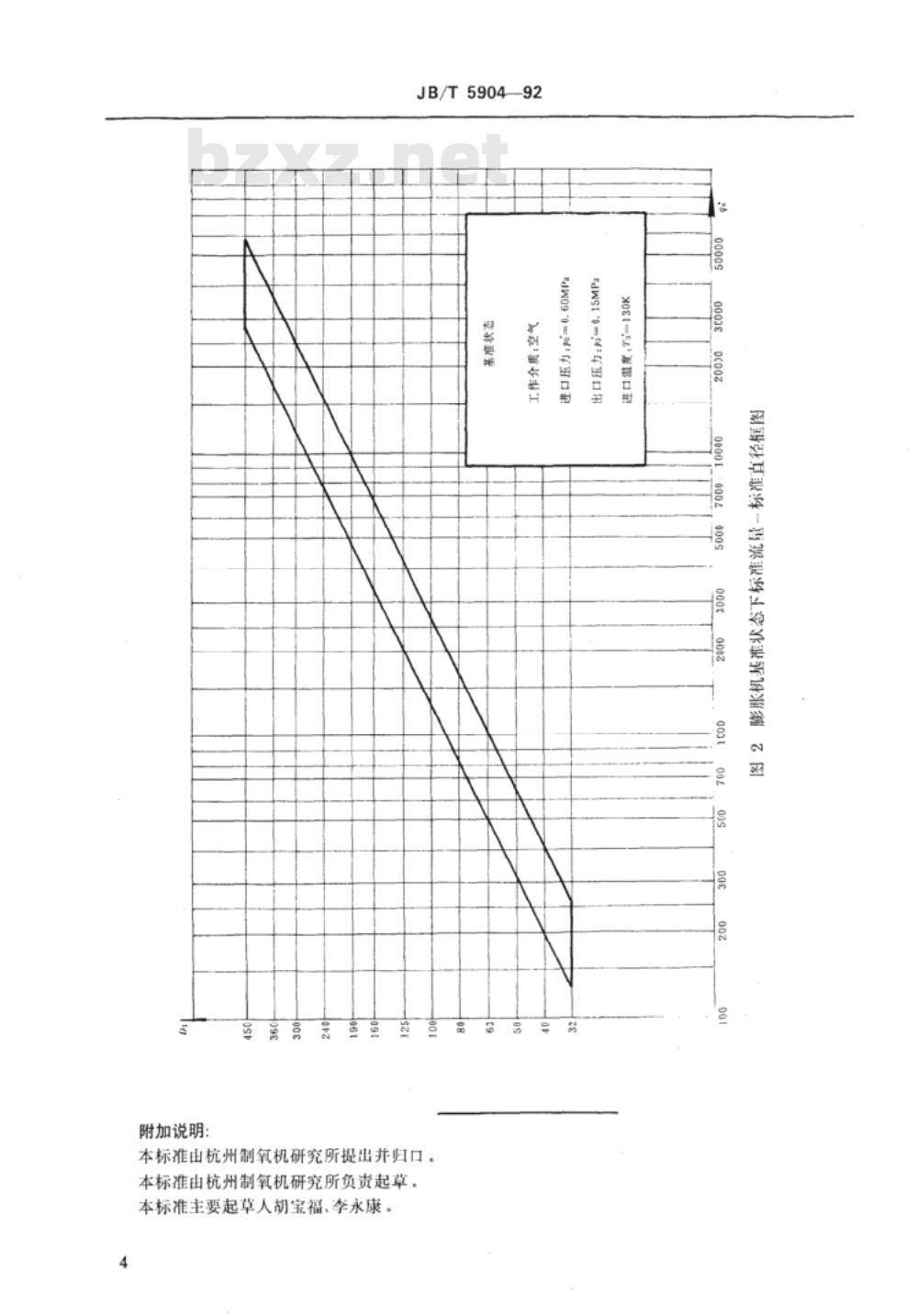

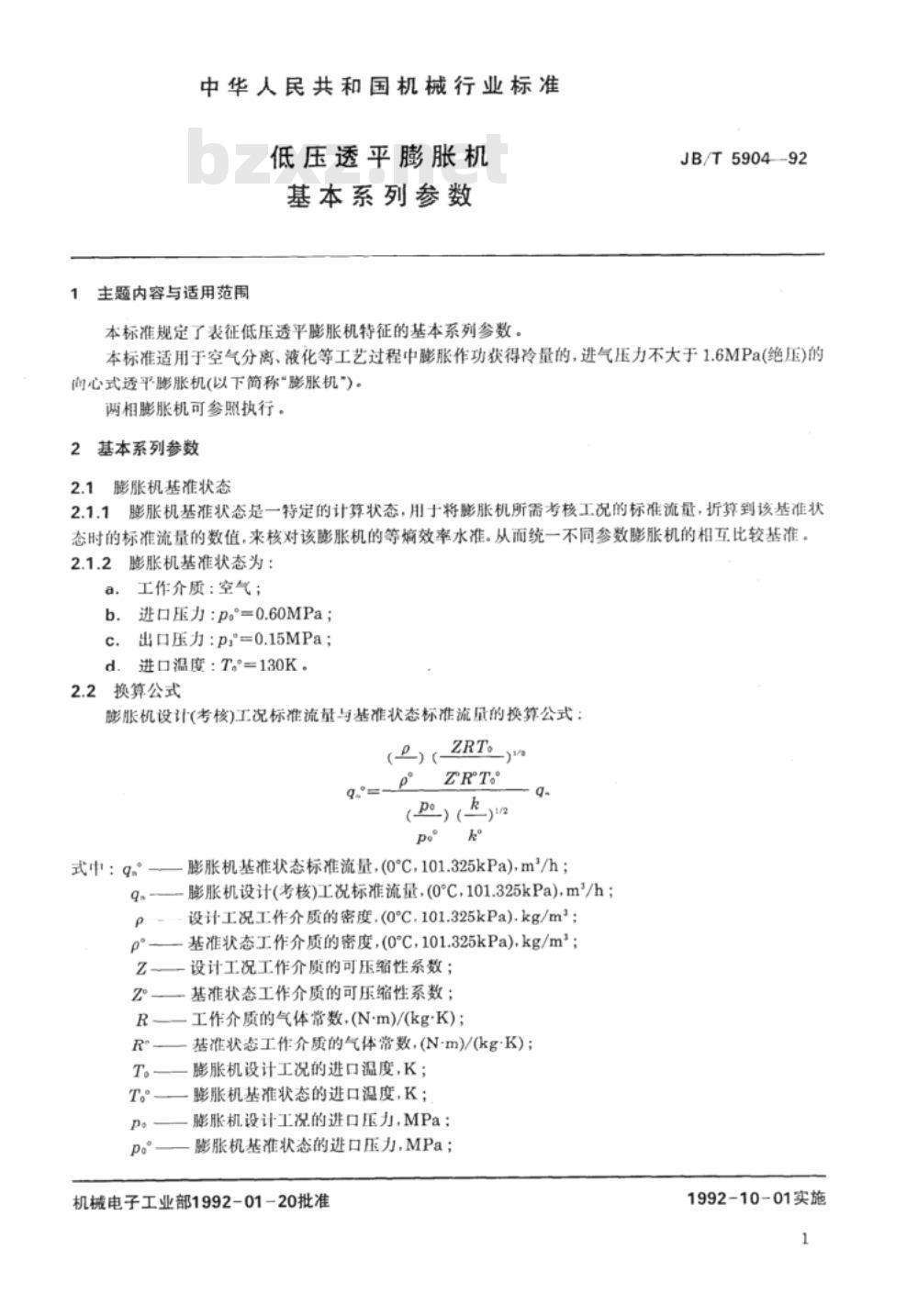

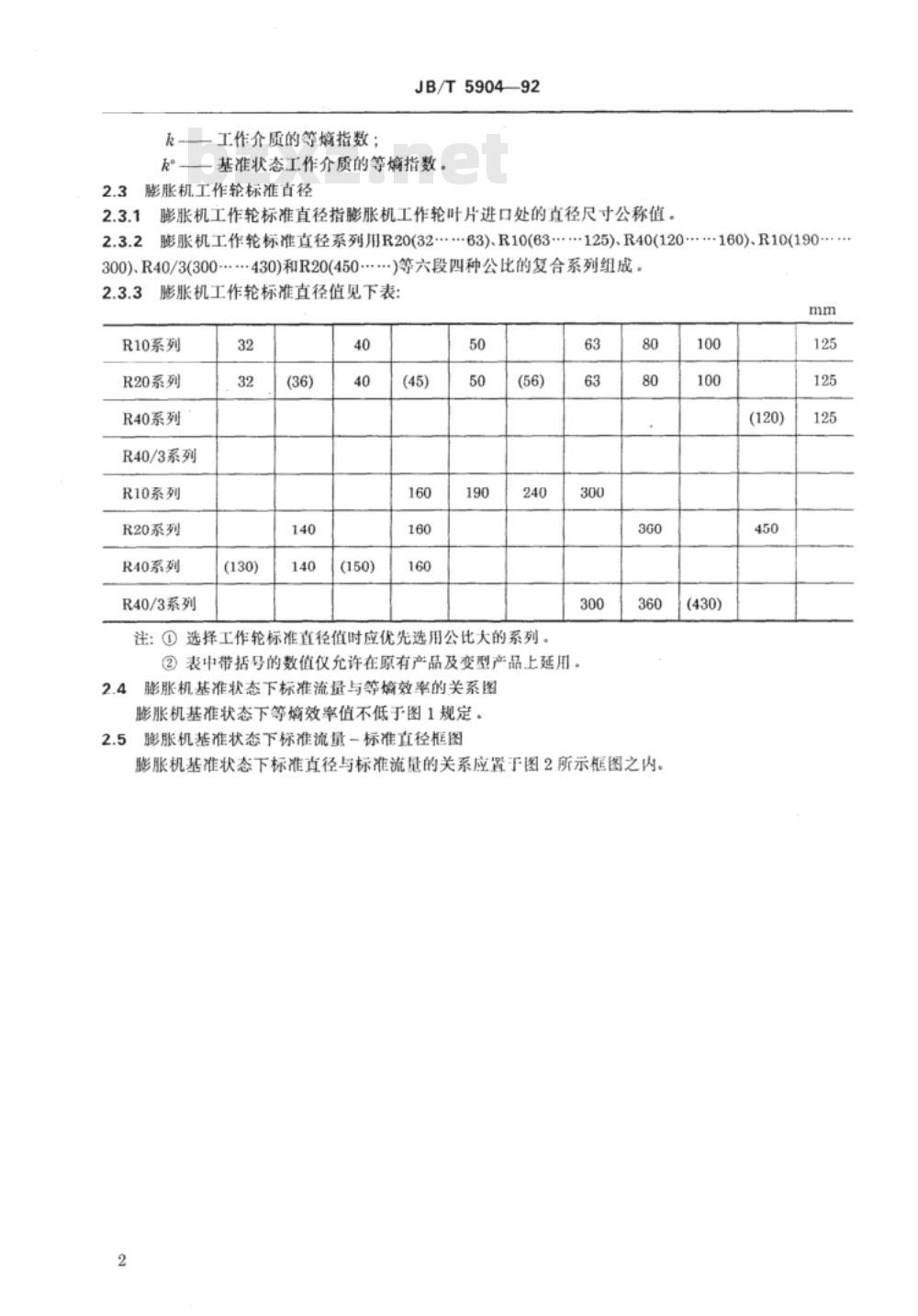

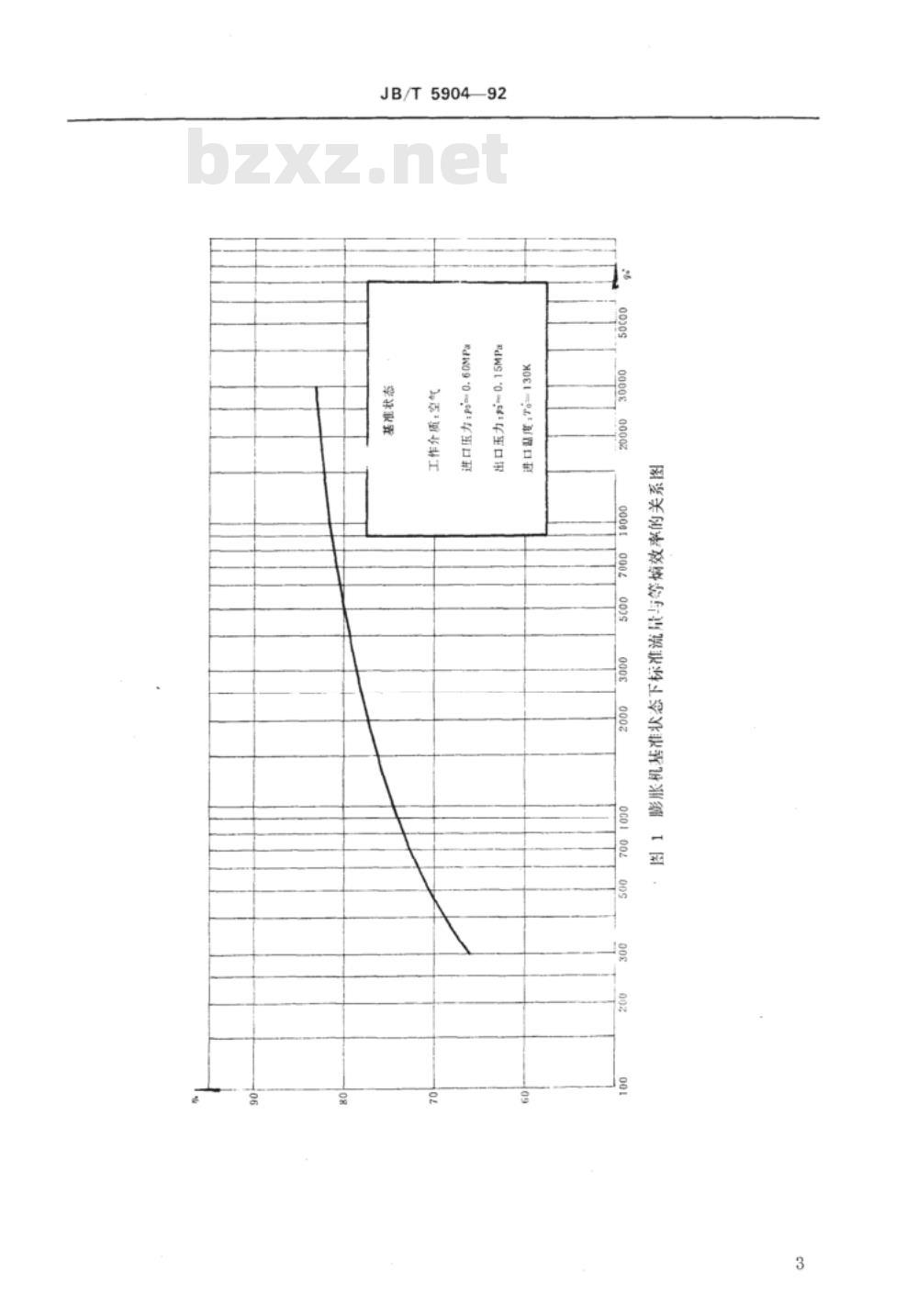

中华人民共和国机械行业标准 JB/T5904-92《低压透平膨胀机 基本系列参数》 1 范围 本标准规定了表征低压透平膨胀机特征的基本系列参数，适用于空气分离、液化等工艺过程中膨胀作功获得冷量的进气压力不大于1.6MPa(绝压)的向心式透平膨胀机，两相膨胀机可参照执行。 2 基本系列参数 2.1 膨胀机基准状态 2.1.1 膨胀机基准状态是一特定计算状态，用于将膨胀机考核工况的标准流量折算到该状态，以核对膨胀机的等摘效率水准，从而统一不同参数膨胀机的比较基准。 2.1.2 基准状态参数为： a. 工作介质：空气； b. 进口压力p1=0.60MPa，出口压力p2=0.15MPa； c. 进口温度T1=130K。 2.2 换算公式 膨胀机设计(考核)工况标准流量与基准状态标准流量的换算公式如下： q0 = q * (Z/Z0) * (R/R0) * (T0/T) * (p/p0) (具体公式参标准原文) 其中，q0为基准状态标准流量(0°C,101.325kPa)，m³/h；q为设计工况标准流量，m³/h；ρ为工作介质密度，kg/m³；Z为可压缩性系数；R为气体常数；T为进口温度，K；p为进口压力，MPa；k为等摘指数。 2.3 膨胀机工作轮标准直径 2.3.1 指膨胀机工作轮叶片进口处的真径尺寸公称值。 2.3.2 标准直径系列由六段四种公比的复合系列组成：R20(32–63)、R10(63–125)、R40(120–160)、R10(190–300)、R40/3(300–430)、R20(450)等。 2.3.3 标准直径值示例(mm)： R10系列: 32, 40, 50, 63, 80, 100, 125, 150, 190, 240 R20系列: 32, 40, 50, 63, 80, 100, 125, 140, 160, 300, 450 R40系列: 130, 150, 160, 190, 240, 300 R40/3系列: 360, 430 注：①选择工作轮标准直径值时优先选用公比大的系列；②表中带括号数值仅允许在原有产品及变型产品上延用。 2.4 膨胀机基准状态下标准流量与等效率关系 膨胀机基准状态下等摘效率值不得低于图1规定。 2.5 膨胀机基准状态下标准流量-标准直径关系 标准直径与标准流量的关系应符合图2框图所示。 附加说明 本标准由杭州制氧机研究所提出并归口，由该所负责起草，主要起草人为胡宝福、李永康。 出版信息 机械电子工业部机械标准化研究所出版发行并印刷，北京8144信箱，邮编100081。开本880×1230，印张1/16，字数约8000，1992年9月第一版，1992年9月第一次印刷，印数0.001–500，定价1.20元。
