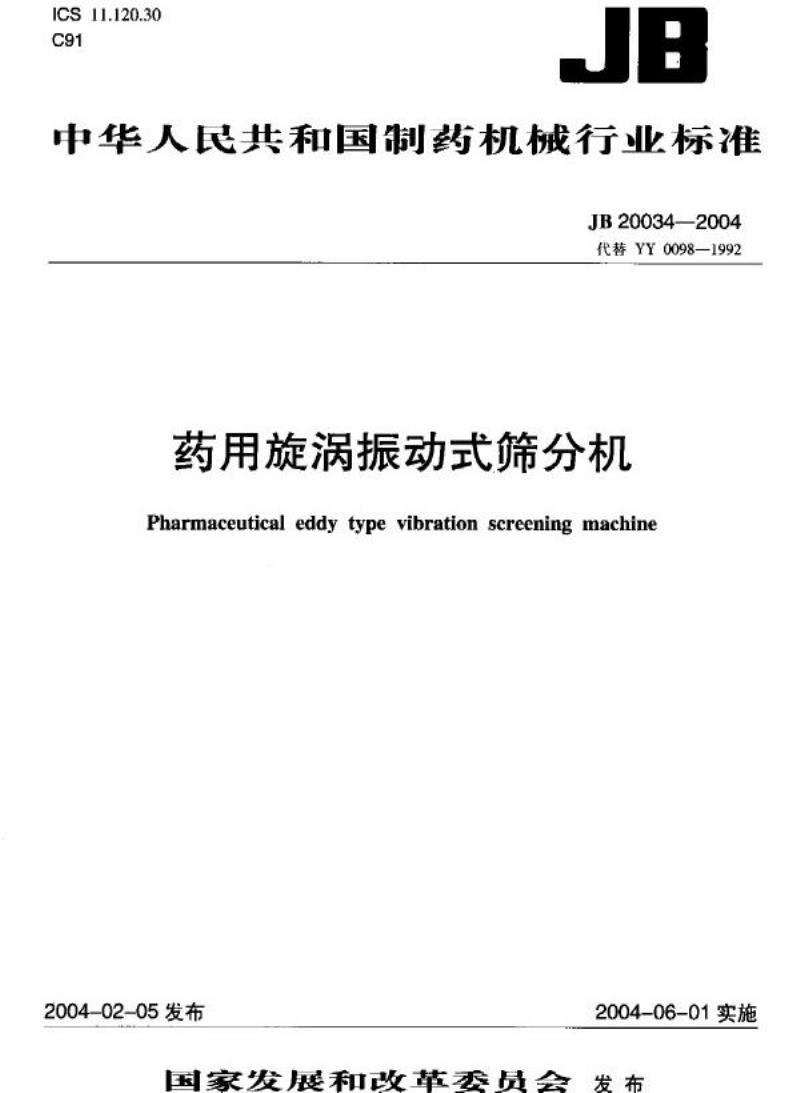

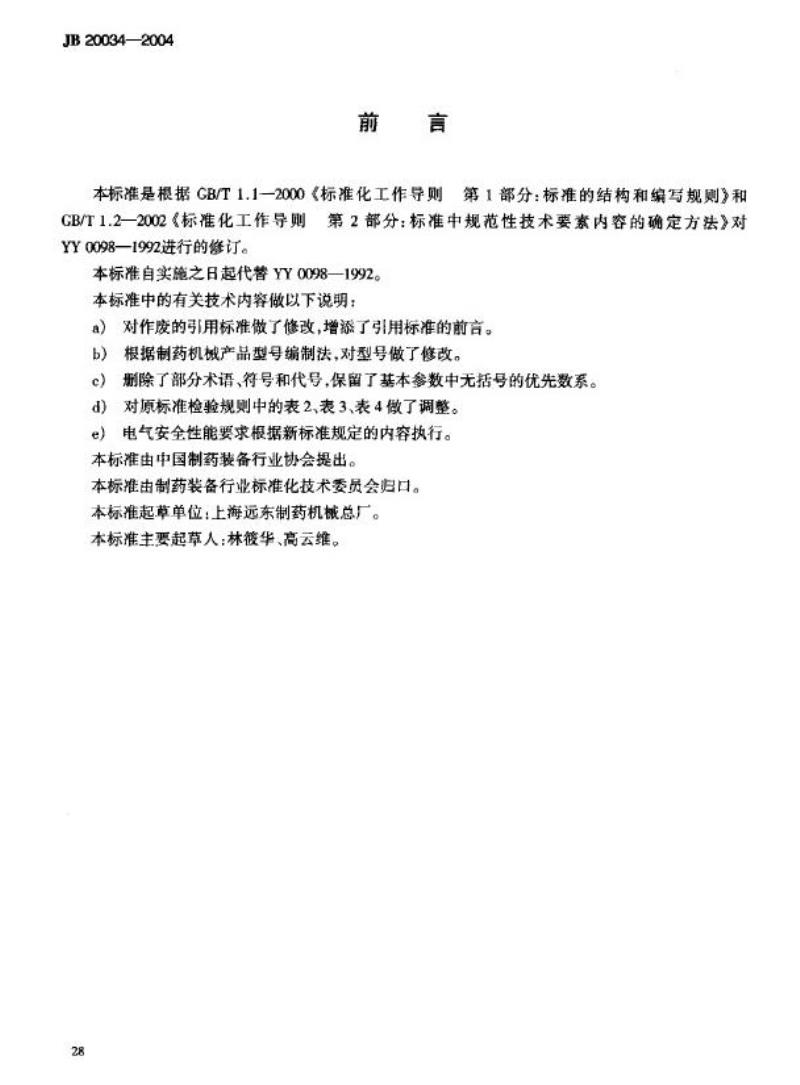

中华人民共和国制药机械行业标准 JB20034-2004《药用旋涡振动式筛分机》 前言 本标准根据GB/T1.1-2000《标准化工作导则第1部分：标准的结构和编写规则》和GB/T1.2-2002《标准化工作导则第2部分：标准中规范性技术要求内容的确定方法》，对YY0098-1992进行修订。本标准自实施之日起代替YY0098-1992。修订内容包括：作废引用标准的修改及前言增补；依据制药机械产品型号编制法修改型号；删除部分术语、符号和代号，保留基本参数中的优先数系；调整原标准检验规则中的表格；电气安全性能要求按新标准执行。本标准由中国制药装备行业协会提出，由制药装备行业标准化技术委员会归口。起草单位为上海远东制药机械总厂，主要起草人：林筱华、高云维。 1 范围 本标准规定了药用旋涡振动式筛分机的术语和定义、分类和标记、技术要求、试验方法、检验规则，以及标志、使用说明书、包装、运输和贮存要求。本标准适用于药用旋涡振动式筛分机（以下简称旋振筛）。 2 规范性引用文件 下列文件中的条款通过本标准的引用成为本标准条款。注日期的引用文件，其修改单或修订版不适用于本标准，但鼓励各方研究是否可使用最新版本。凡不注日期的引用文件，其最新版本适用于本标准。 - GB/T191 包装储运图示标志 - GB/T321 优先数和优先数系 - GB5226.1-2002 机械安全机械电气设备第1部分：通用技术条件 - CB/T9969.1 工业产品使用说明书总则 - CB/T10111 利用随机数进行随机抽样的方法 - GB/T12309 工业玉米淀粉 - GB/T13306 标牌 - CB/T13384 机电产品包装通用技术条件 - GB/T16769 金属切削机床噪声声压级测量方法 - JB/T7944 圆柱螺旋弹簧抽样检查 - YY/T0216 制药机械产品型号编制方法 3 术语和定义 3.1 筛下物（minus mesh）：装料量中通过筛孔的部分。 3.2 筛余物（plus mesh）：装料量中未通过筛孔的部分。 3.3 过筛率（mesh ratio）：筛分后筛下物通过标准筛的量的百分比。 3.4 混粉率（mixing ratio）：筛分后筛余物通过标准筛的量的百分比。 4 分类和标记 4.1 型式 旋振筛采用平衡式振动原理，能产生回转和抛投运动的立式筛分设备。 4.2 型号 4.2.1 型号应符合YY/T0216规定。 4.2.2 型号标记：XZ S 改进设计顺序号（A、B…）、筛网直径（mm）、特征代号（X-旋动，Z-振动）、产品功能代号（S-筛分机械）。 4.3 规格及基本参数 4.3.1 规格采用GB/T321标准中的R10优先数系列。 4.3.2 基本参数见表1。 表1 基本参数 规格（筛网直径，mm） | 生产能力(单层),kg/h 200 | ≥50 315 | 130 400 | 200 500 | 325 630 | 510 800 | ≥830 1000 | 1300 5 要求 5.1 工作条件 旋振筛应能在环境温度0℃~40℃，空气相对湿度不大于85%的条件下正常工作。 5.2 材质要求 5.2.1 所有与物料接触的零件应采用耐腐蚀且不与物料产生化学反应或吸附的材料。 5.2.2 各级筛子间的密封件应采用无毒、无味、且不脱落的硅橡胶。 5.3 结构要求 5.3.1 筛子振幅应为可调式。
