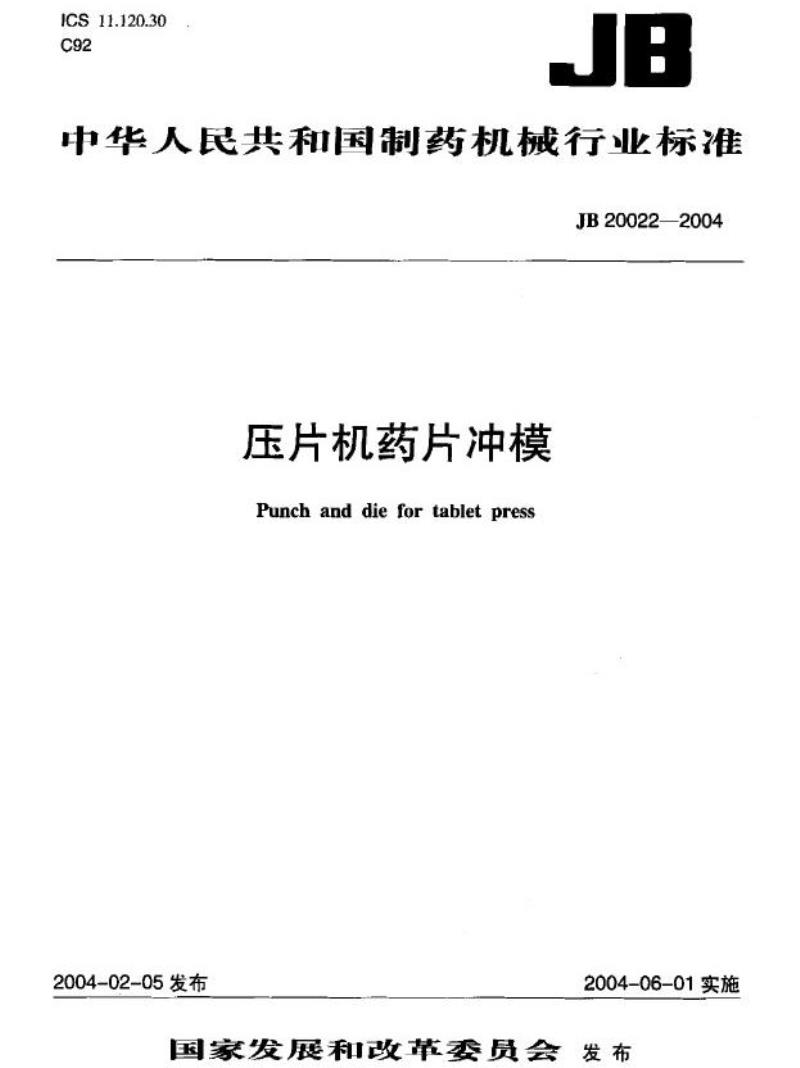

中华人民共和国制药机械行业标准
JB20022-2004
压片机药片冲模
2004-02-05发布 2004-06-01实施
国家发展和改革委员会发布

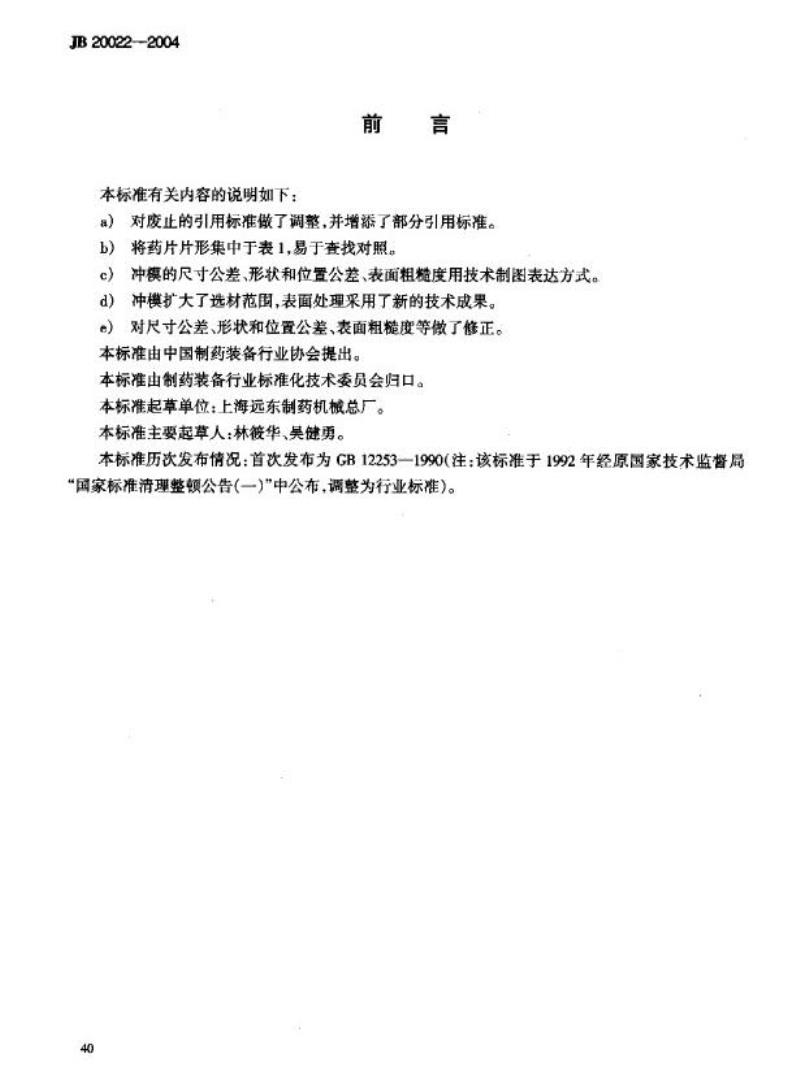

前言
本标准对废止的引用标准进行了调整，并增添了部分引用标准。药片片形集中于表1，便于查找对照。冲模的尺寸公差、形状和位置公差及表面粗糙度采用技术制图表达方式。冲模扩大了选材范围，表面处理采用新的技术成果，对尺寸公差、形状和位置公差及表面粗糙度进行了修正。本标准由中国制药装备行业协会提出，由制药装备行业标准化技术委员会归口，起草单位为上海远东制药机械总厂，主要起草人：林筱华、吴键勇。

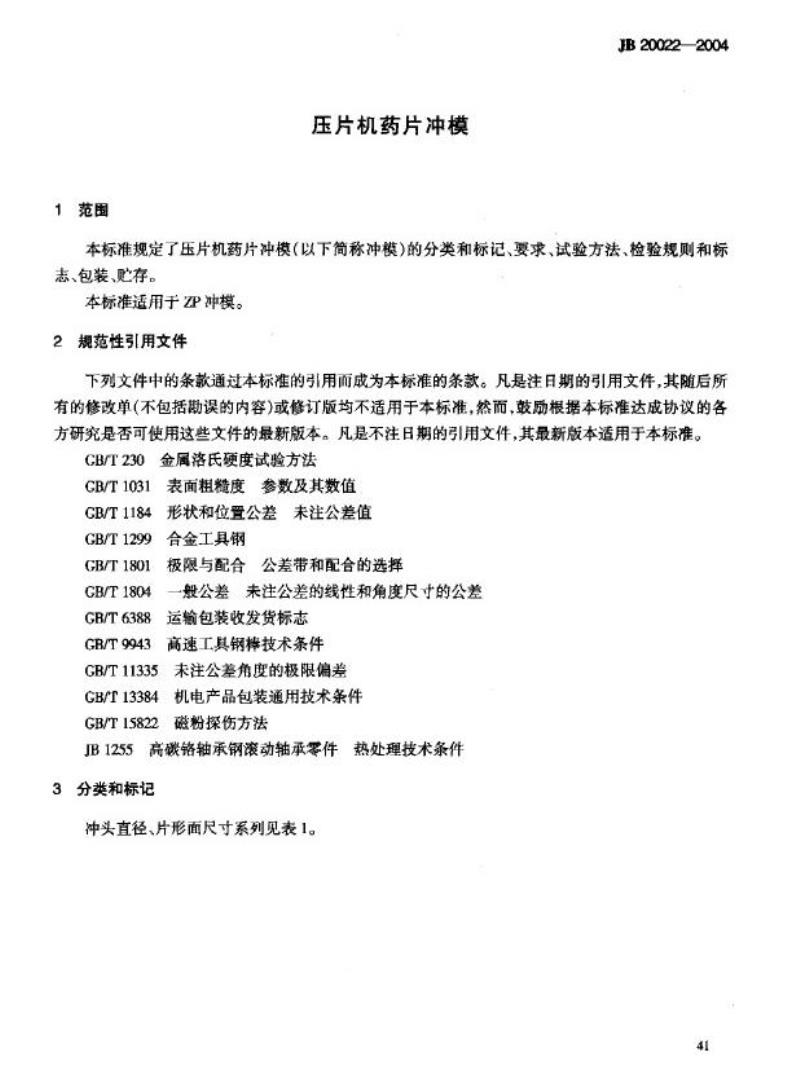

1 范围
本标准规定压片机药片冲模（以下简称冲模）的分类与标记、技术要求、试验方法、检验规则及标志、包装、贮存。适用于ZP冲模。

2 规范性引用文件
下列文件通过引用成为本标准条款：
CB/T230 金属洛氏硬度试验方法
GB/T1031 表面粗糙度参数及其数值
GB/T1184 形状和位置公差未注公差值
GB/T1299 合金工具钢
GB/T1801 极限与配合公差带和配合的选择bzxZ.net
GB/T1804 一般公差未注公差的线性和角度尺寸
GB/T6388 运输包装收发货标志
GB/T9943 高速工具钢棒技术条件
GB/T11335 末注公差角度的极限偏差
GB/T13384 机电产品包装通用技术条件
GB/T15822 磁粉探伤方法
JB1255 高碳铬轴承钢滚动轴承零件热处理技术条件

3 分类和标记
冲头直径、片形面尺寸系列见表1。

表1 冲头直径、片形面尺寸系列
A型: 3.5, 3, 3.5, 4.5, 5.5, 6.5, 7.5, 8.5, 9, 9.5, 10, 10.5, 11.5, 12, 12.5, 13, 14, 15, 16, 17, 18, 19, 20 mm
B型: 3.5, 6.5, 8.5, 9.5, 10.5, 11, 11.5, 12, 13, 13.5, 14, 14.5, 15.5, 16, 17, 18, 19, 20, 21, 22, 24, 25 mm
C型: 平片园形 0.20–2.25 mm

A型H值计算公式：H = SR - 4(SR)^2 - (d-2 × 0.05)
B型H值计算公式：H = SR - 1/2V4(SR) - (d-2 × 0.01d)
式中0.05和0.01d分别为片形刃边厚度。C、D型按照直径d划分。
